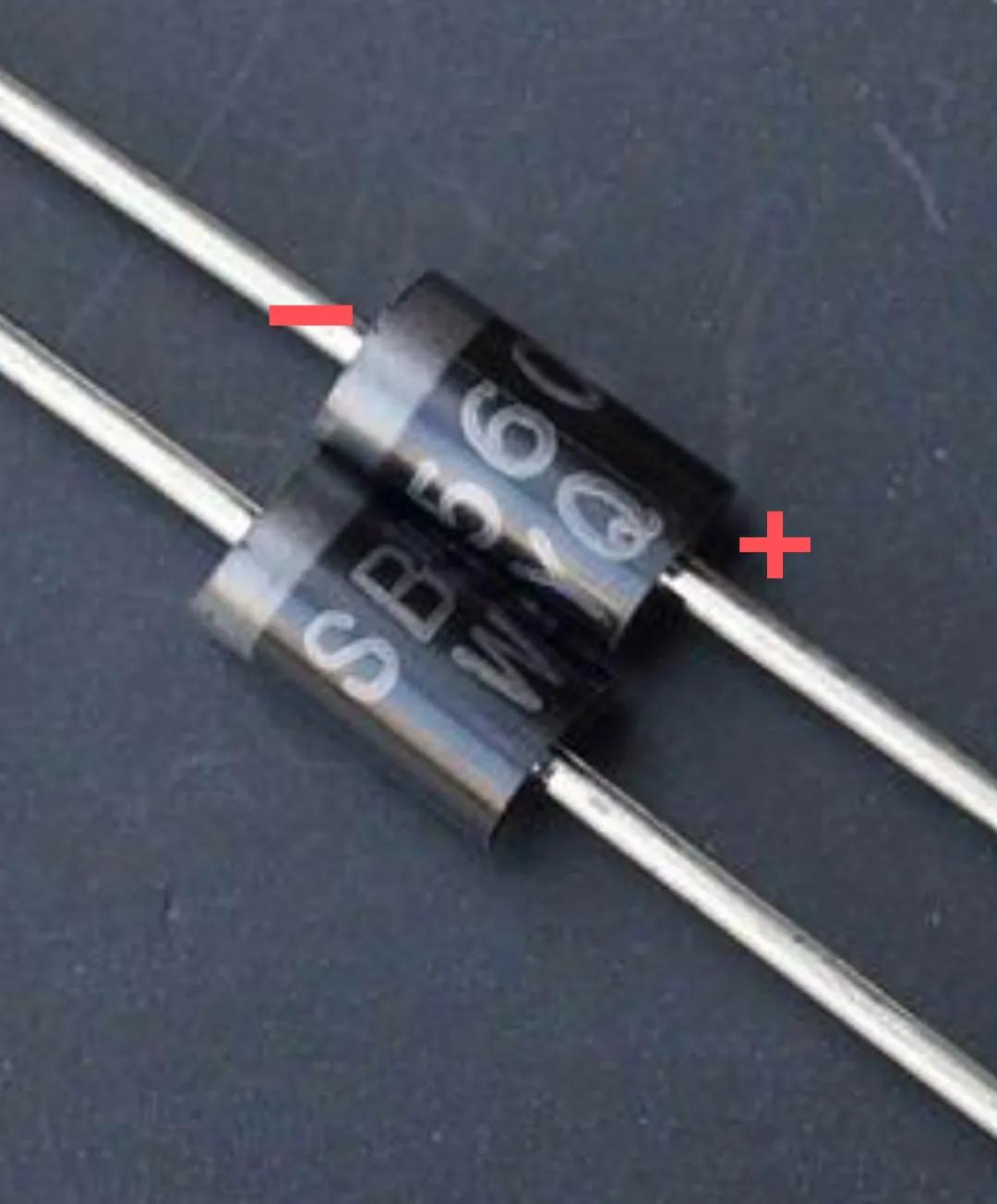

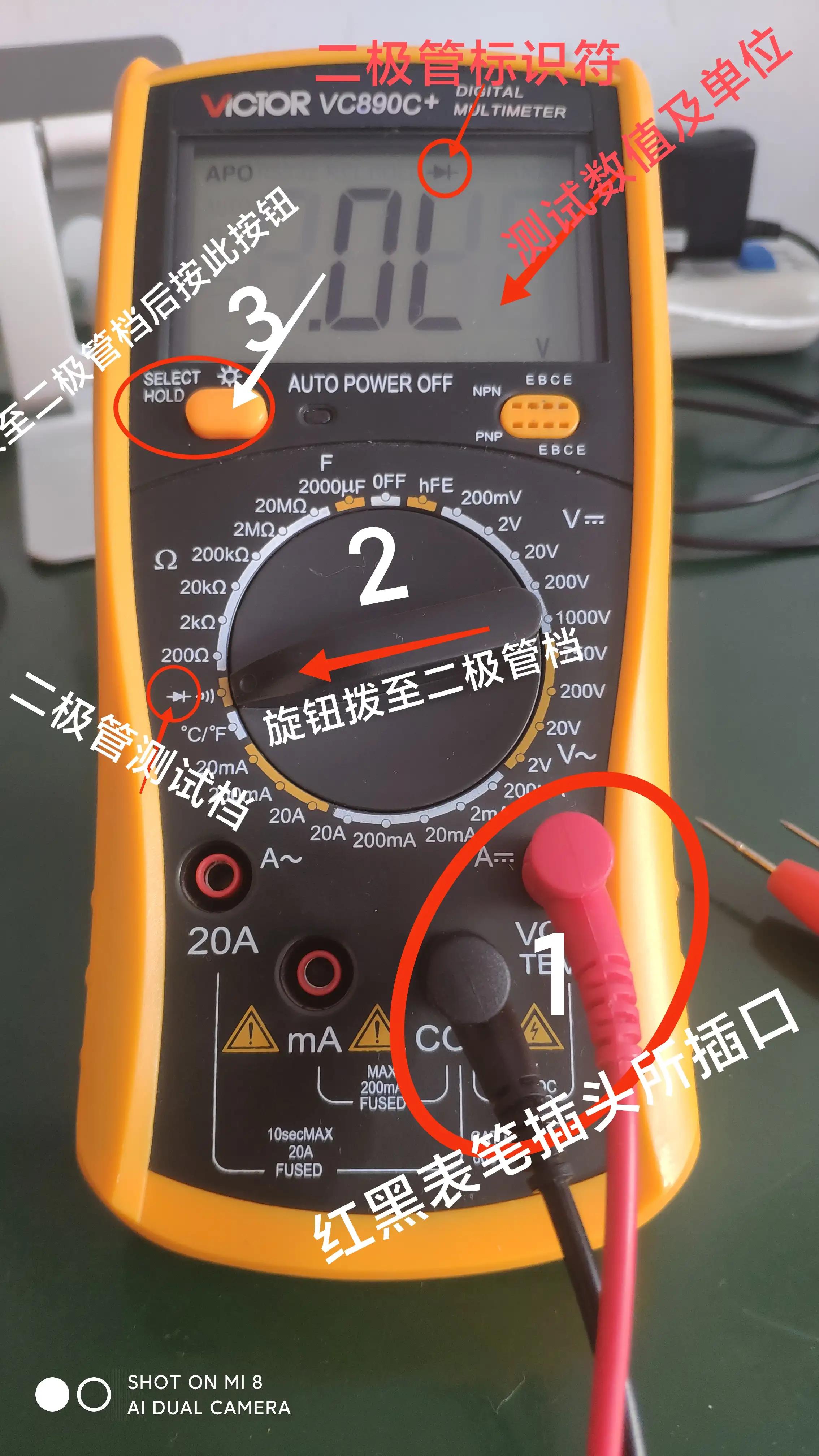

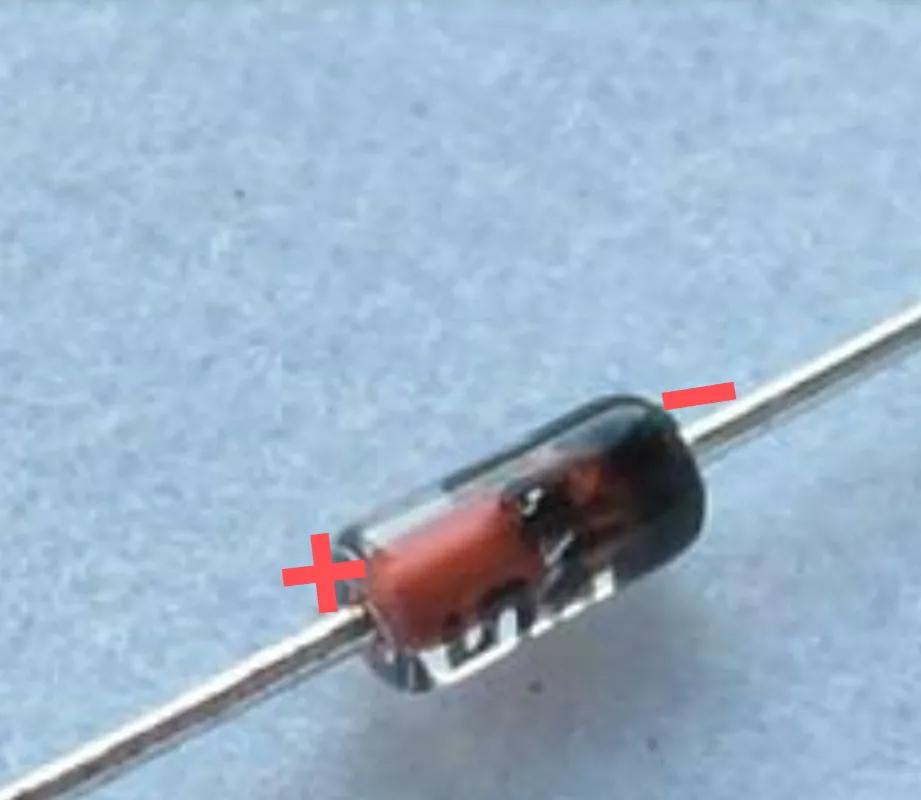

二极管的测量，将红黑表笔的插头插在如图所示的插口位置，把旋钮拨至二极管(蜂鸣档)，是一个档，然后，按左上方的黄色按钮，点按后显示窗右上部显示二极管标识符，接下来就可以开始测试了。用红黑表笔分别接所测二极管两端，如果显示无穷大(如图)，对调红黑表笔后，即可在显示窗看见所测数值及单位，比如:0.542V，单位是V。这时红表笔所接的端是二极管正极(+)，黑表笔所接的那端就是二极管的负极(-)；如果所测结果是无穷大或0，对调表笔后仍是同样，可以认为二极管坏了，为有故障的。二极管的软故障数值万用表不能排除，指针万用表就排上用处了。另外，微波炉里的大二极管是不能测的，都显示无穷大，指针万用表可以。
