“ 这应该是做城市更新时经常遇到的问题。 ”

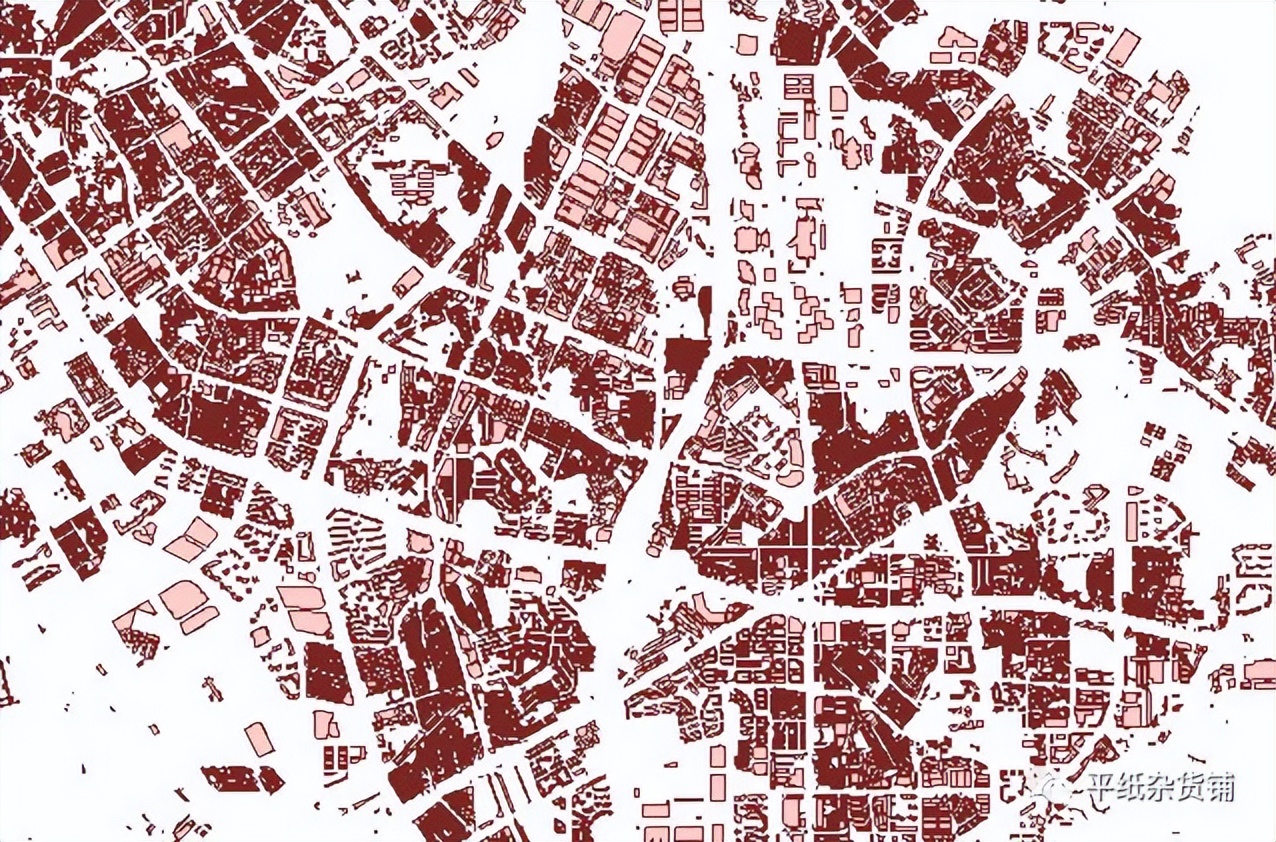

以前数据量小的时候，通常的做法就是用CAD手工按不同层数分别填充每栋建筑，填完再分别计算每栋建筑的建筑量，再汇总到地块上，兢兢业业，满满的都是工作量，遇到建筑特别多的时候就很崩溃了，比如像这样：

可能想死的心都有了，有没有更好的办法呢？

01 把问题转化为思路

当然，用GIS的model builder建立一个模板文件也能算，也可以用GIS手算，这里着重介绍下用FME怎么去提取 。

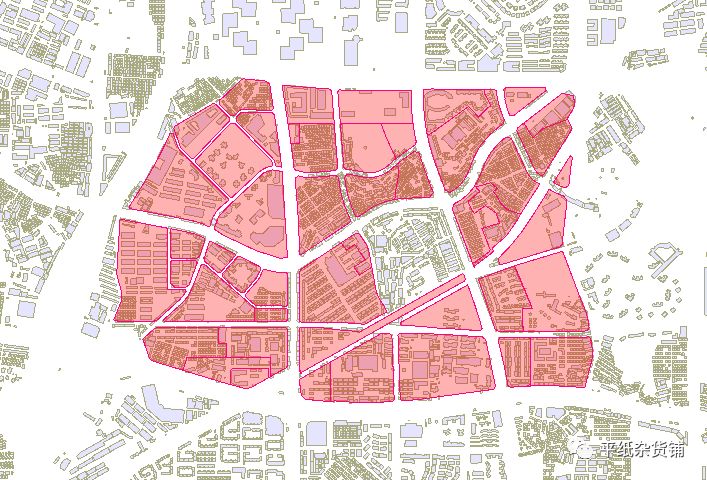

设立一个场景，现在有两个文件，一个是某个范围的 带层数属性的建筑轮廓，另一个是带不同权属人属性的地块范围线，目的是提取出每个权属地块的总建筑量和容积率。

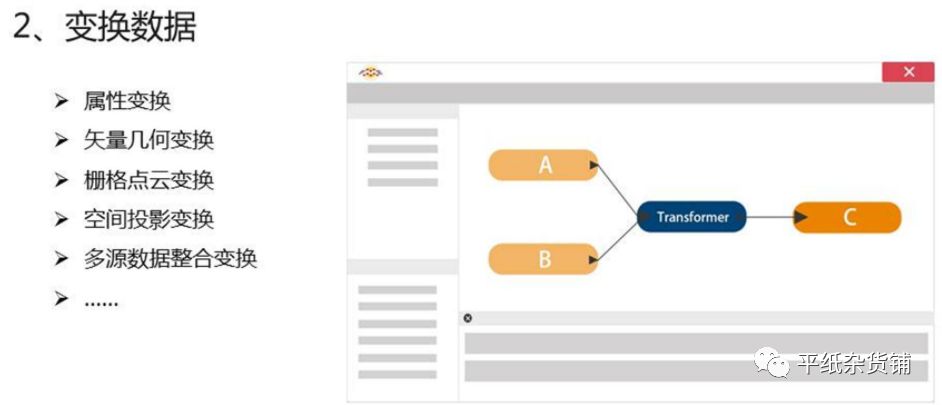

之前这篇 FME入门 | FME这么好用到底能在规划里做什么？ 介绍FME框架的文章里提到过，FME关键是用不同的转换器组合方式来实现文件A、B到文件C的格式转换。

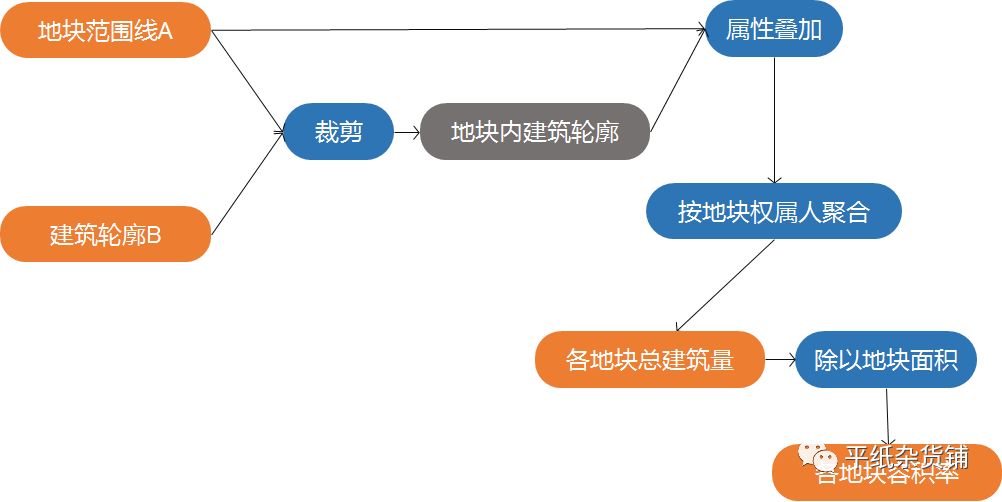

回到我们的需求里，就可以建立大概这样的思路：

先提取出地块范围线覆盖到的建筑，再把建筑按照地块权属人进行聚合计算，得到各地块对应的建筑量，再除以地块面积就能得到各地块容积率。

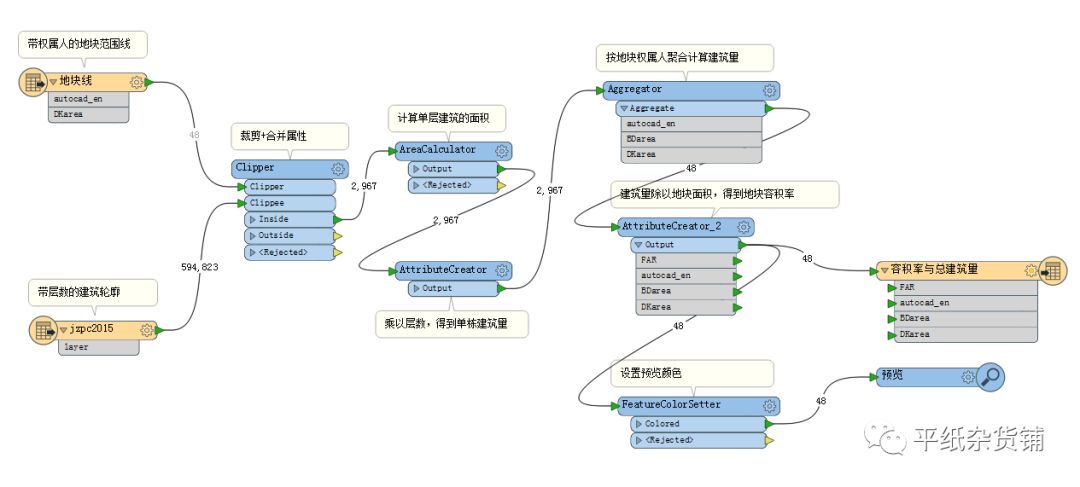

02 按思路建立FME流程

有了思路后就很简单了，和GIS的model builder有点像。

逐个解释下吧。

这一步对应的是裁剪+合并属性的流程，两个文件输入进来后，先按地块线提取出范围内的建筑，同时赋予地块线各权属人的字段（此处为autocad_en字段）。

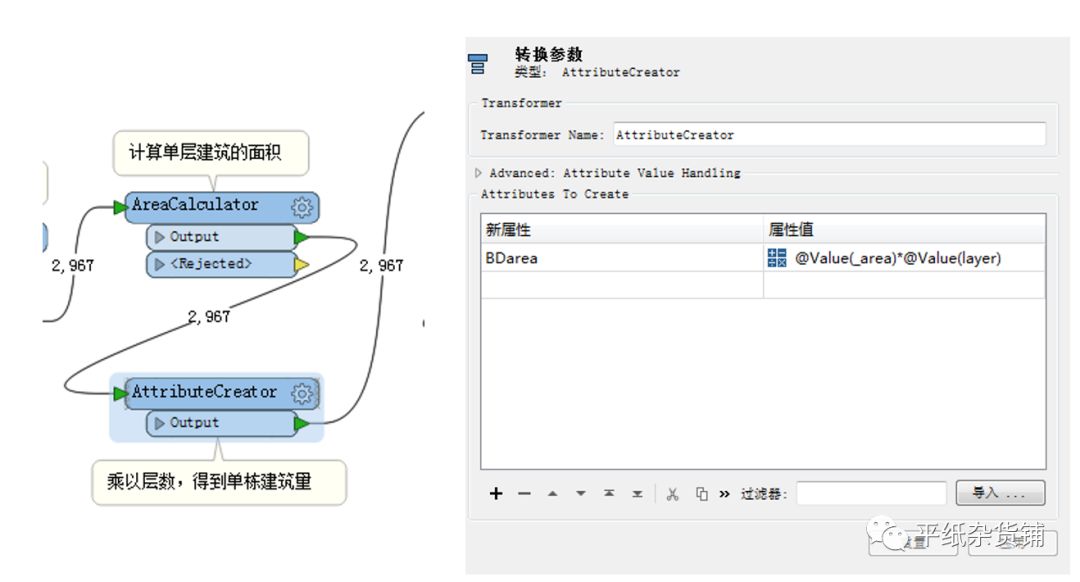

下一步就是先计算单层建筑的面积（area字段），再乘以层数（layer字段）就得到单栋建筑的建筑量（BDarea字段）了。

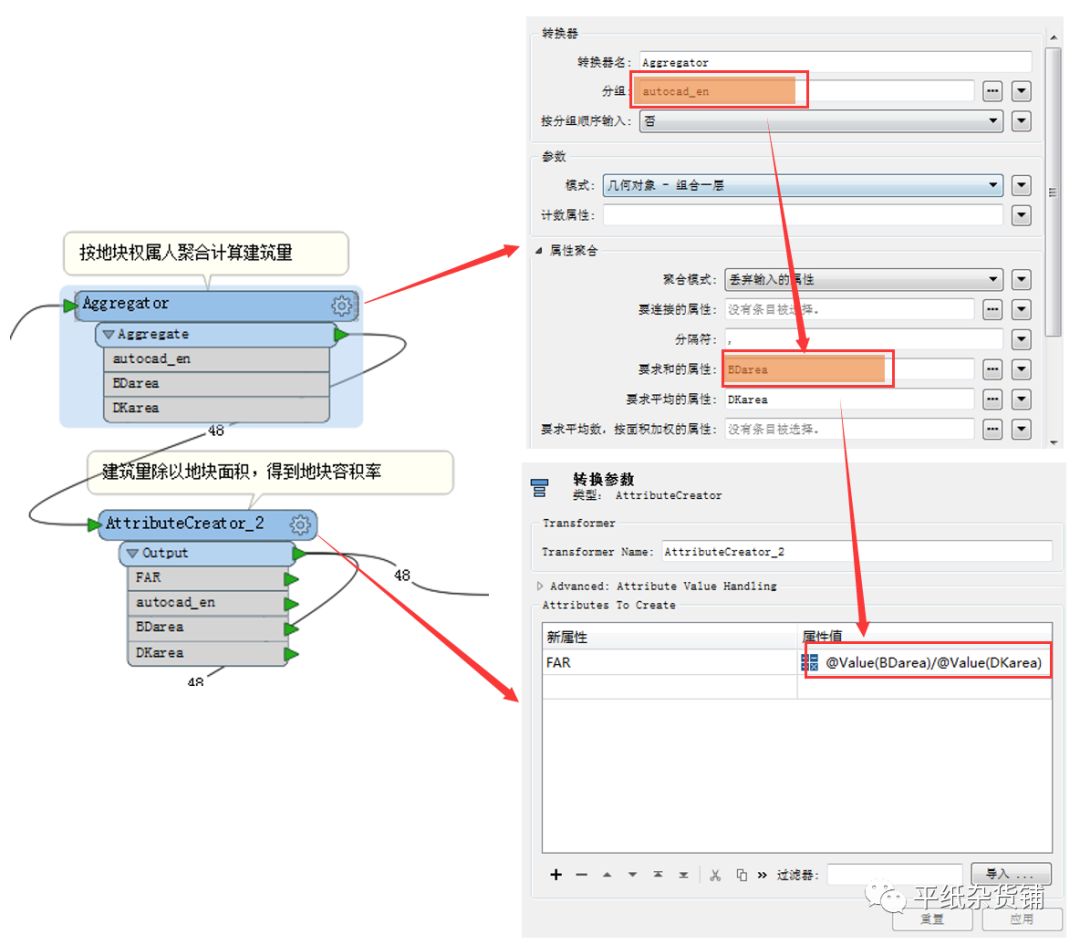

接着按各权属人进行聚合计算，求出各地块的总建筑量为BDarea，容积率的话就直接用总建筑量（BDarea）除于地块面积（DKarea），得到各地块容积率为FAR。

03 总结

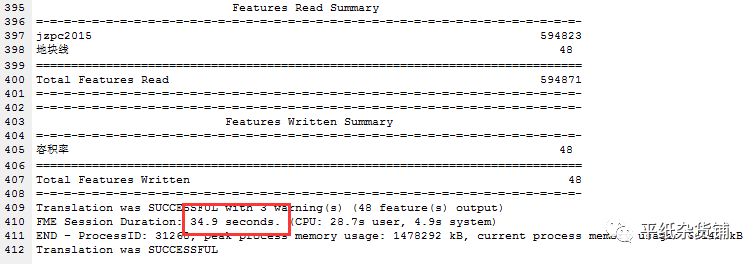

基本上到这里就结束了，可能体会不到这个处理速度有多快，看下图。

总共只花了三十多秒就处理完48个地块的建筑量和容积率的计算。

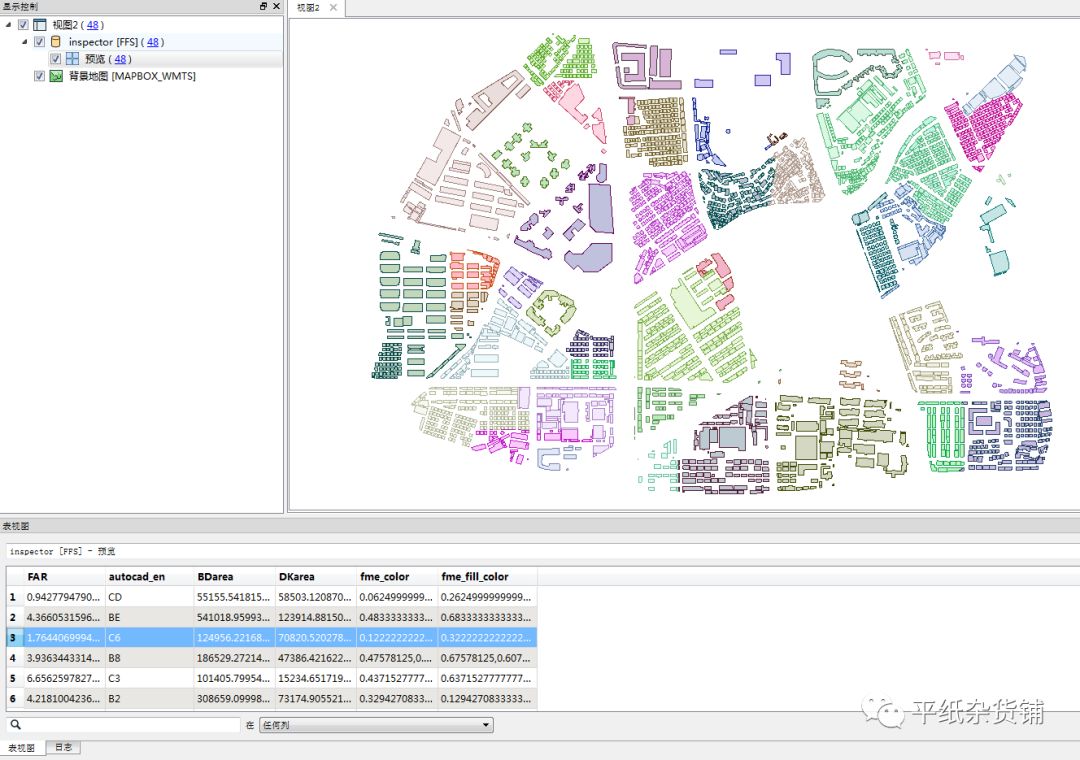

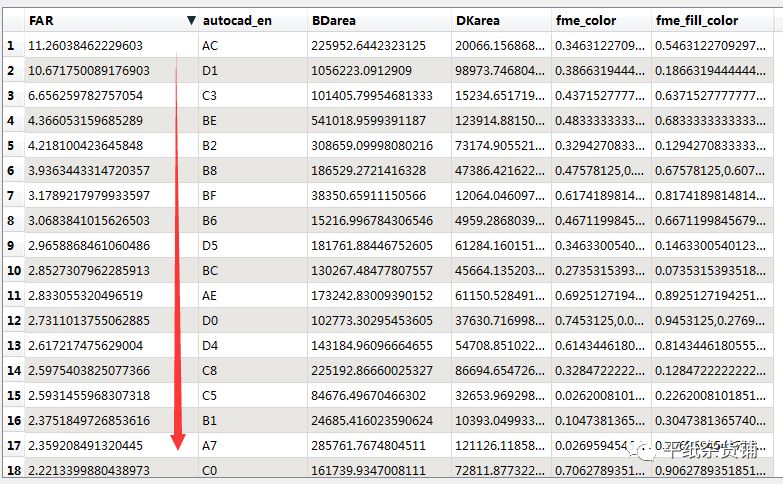

输出的结果如下，可以看到地块内容积率最高的到了11.3

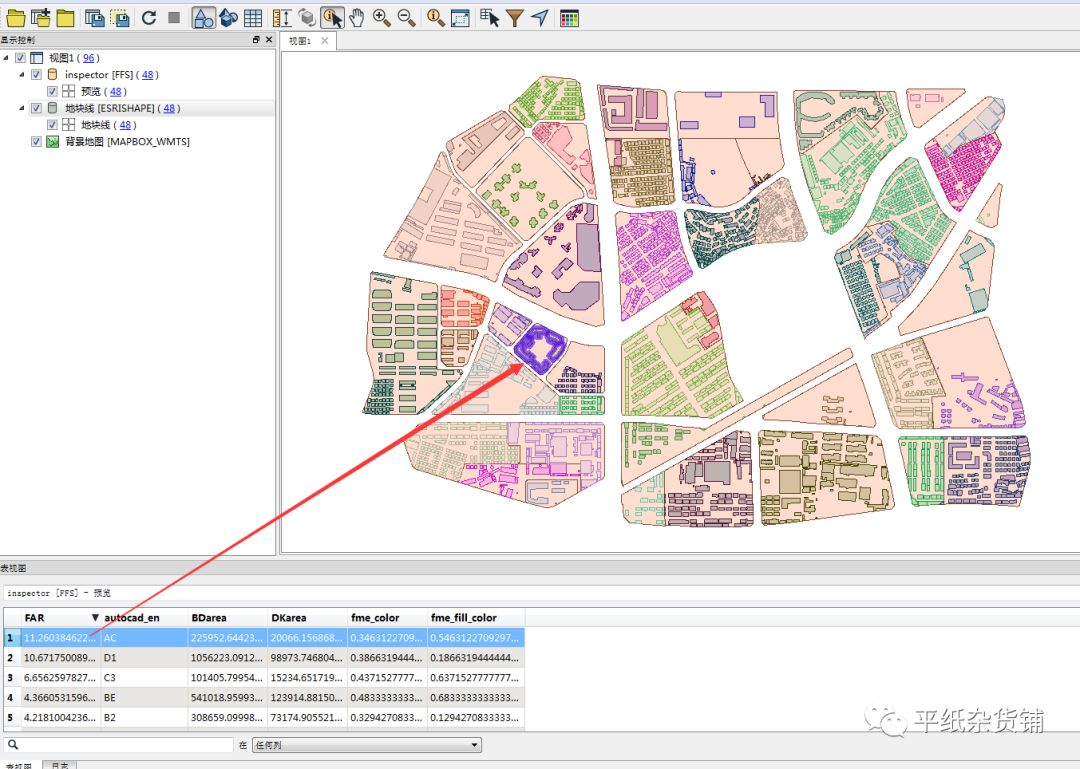

对应的是这个地块，容积率这么高说明这里是拆不动的了。

后续如果地块范围更新了，只需要重新导入一下输入的地块线文件，就能直接导出新的结果，瞬间复用，这就是模板的力量，是不是很简单？

先介绍到这里吧，以上。
