正题。先来看一下电源常用的插头。因为考虑到新手,所以依然会从基础的讲起。
首先是CPU供电。

cpu供电
一般来说分为4pin和8pin两种。之所以有两种,是因为早期CPU功耗较小,只使用4pin就足够,随着CPU性能提长,电力要求也越来越大,所以标准改为8pin,实际目的是为了将供电线加粗,减少线阻和发热,降低烧线的可能性。
但是目前来说除了9590那样的CPU,或者是做工很差线材很差的山寨电源,一般烧线的可能性不大,所以除非主板有特殊规定,不然只插一半的4pin依然是可以正常启动。8pin的电源线插4pin主板一样是只插能插进去的一半就行。
这个问题主要是在老电源带新主板或者反过来,新出的一般都是按照8pin标准了。 对于要求一定要插够8pin的主板而你又只有4pin电源,也可以去购买转换线。
500W以下的电源一般只会提供一个,很多双路主板都会要求两个,当然有些只插一个也能工作,要看具体的主板了。对于只用一个CPU插头但是主板需要两个的同样有转换线可以买,当然电源原生支持依然是最好的。
然后是主板供电插头

主板供电插头
同样是因为新老标准的问题,很老的主板和电源都是20pin供电,后来额外增加了4pin。
因为考虑到兼容性,新出的电源都是采用魔术扣,额外的4针可以拆下来,给老主板供电的时候只插20pin就可以了。对于老电源带新主板,也是靠一边将20针插上,额外的4针空出来即可。
新增的这4pin主要是给pcie槽进行供电(里面包含3.3V和+12V),不插的话如果要上不带外接供电的独立显卡有可能会出现带不起的情况,实际上连24pin都不提供的老电源一般+12V输出也比较低,可以考虑让他退休了。
一个ATX电源一般只提供一个主板供电。
大4PIN或者说D型供电头

大4PIN或者说D型供电头
这个以前主要是用来给IDE硬盘或者光驱供电,现在IDE基本上已经淘汰,更多是用来给机箱风扇供电了,也有部分主板为了满足PCIE槽供电在主板上设置这个供电口,看到这个口最好插上,防止不带外置供电的显卡供电不足。
还有一些pci扩展卡(比如usb3.0),也会用他来确保额外的电力。

sata供电口

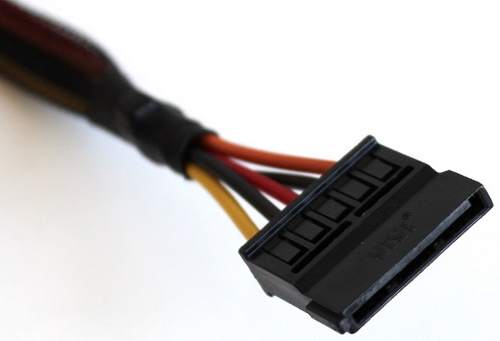

sata供电口,这个基本上就是现在的硬盘和光驱了,其他用途的见得比较少。sata口和大4pin可以互转,这个转换线非常容易买到。

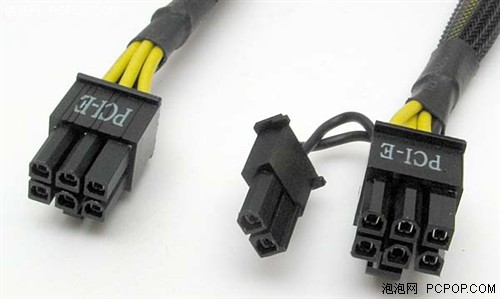

PCIE接头,一般是6针或者是 6针外加一个2针的魔术扣,这个主要是给显卡进行供电。对于具体多少针支持多少功率其实不用刻意去记,因为电源带的起的都会提供对应的插头,只要显卡上面的供电插头插满就行了。
550W以内一般只提供两个6+2。这是因为单个6pin或者8pin是有供电限制的,厂家不提供这么多也是怕你用低瓦数电源去带多卡。具体可以看参数和介绍页的说明。
这里要点名批评一下酷冷至尊的战斧2,明明500W,却只提供一个6+2pin,功耗大一点的单卡都带不起。虽然pcie也可以由大4pin转过来,显卡也会附带转换线,但是少一层转接还是少一点风险(做工好的转换线一般问题不大,差一点的时间久了可能会生锈接触不良等等)。

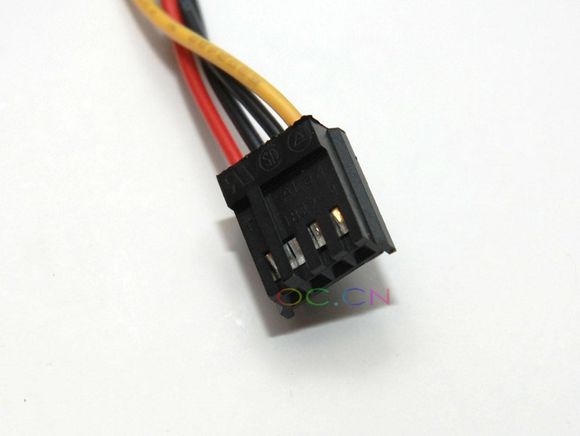

软驱供电,如名字,这种已经用的很少了,IDE转SATA卡上会用到

软驱供电
购买电源的时候要好好看一下提供的接口数量,尽量少用转接头。

然后是关于模组的问题
主要来说分为三种:非模组、半模组、全模组。

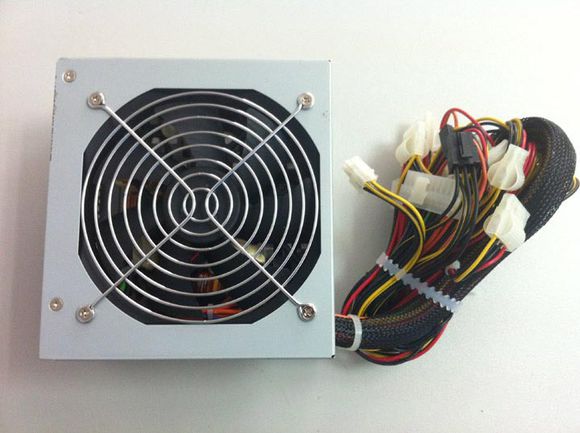

非常简单,和下图一样,所有的线材都是焊死在电源PCB上,不能拆,500W以内大部分都是这样的设计。
非模组
然后到500W以上,随着供电的增加,也会提供更多的接口,这个时候如果一台机器用不上那么多接口,多出来的线就会很麻烦,于是就有了模组这样的设计,将线材独立出来,同时电源本身做好插头,这样只接上需要的线材,那么对于机箱理线会方便非常非常多。

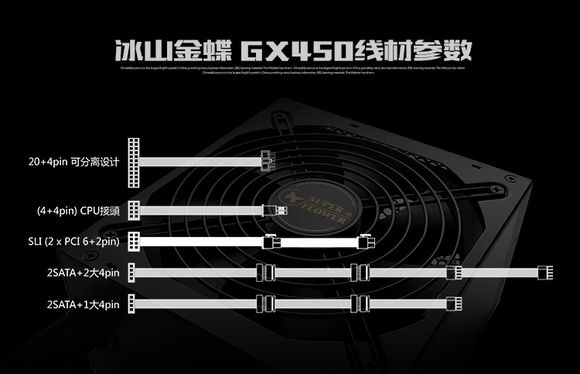

模组电源会为两类,一是半模组,如下图,CPU和主板线这种肯定要插上的依然留焊死,剩下的硬盘显卡等线材设计成插头的模式。

半模组

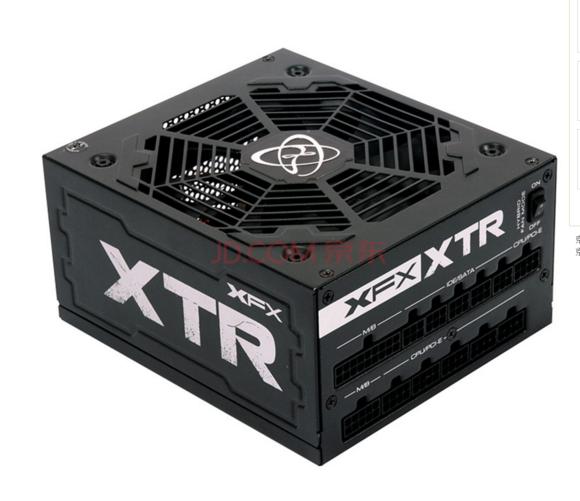

另外一种就是全模组,包括CPU、主板全部设计成插拔式,高端高瓦数的电源基本上都是全模组设计,对于想使用定制线的DIY玩家,全模组的效果明显更统一一些(更能满足强迫症),同时使用特殊机箱的话也能更换更长的线材防止够不到。
对于一般(没有强迫症)的用户来说半模组也可以满足理线要求,不管怎么样CPU和主板供电你总要插上的不是?

全模组

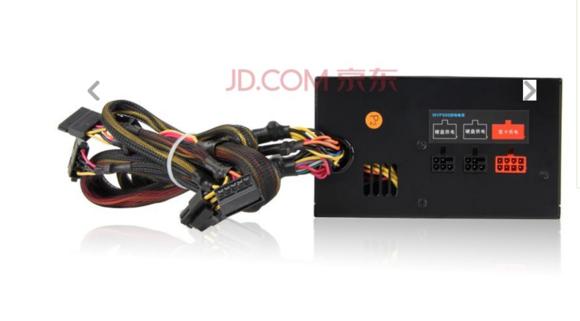

但是对于一些瓦数较低,提供的接口不多的电源来说,模组的作用就不是特别明显了,比如mvp500,只有三个模组接口,如果有另外一个价钱差不多但是性能更好的电源的时候,就没必要为了这几个接口而选择它。

以及低端电源因为成本原因,模组线接口可能做的不会太好,长时间使用有可能会影响电气性能,所以当预算低的时候,还是优先选购不带模组线的比较好,毕竟低瓦数总共就那几根线,不管怎么样你都要插上,也就体现不出模组的方便性了。

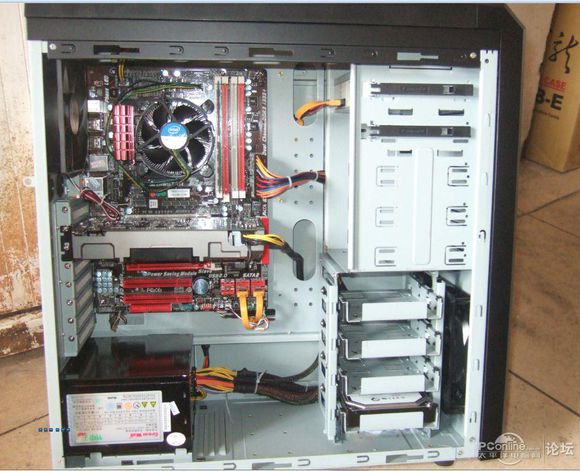

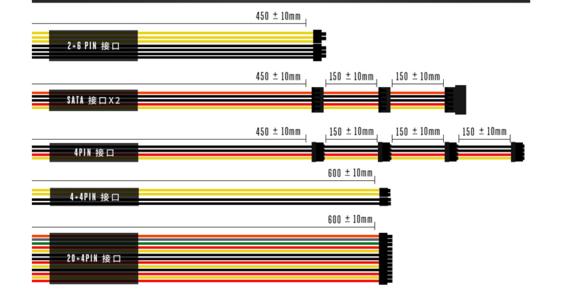

最后就是线材长度的问题。现在的机箱为了给电源提供独立风道和方便理线,会将电源位放在下面,总之买线材长一点和介绍页里面说明支持背线的就没错了

电源的性能指标和评测应该怎么看(New)。
除了上面功率等参数外,衡量电源性能的其他还有其他的一些数据,而这些东西铭牌是不会标上的,需要经过仪器来检测,主要有下面这些:
转换效率:虽然标有80plus的能大致知道转换率,但是实际上电源在不同负载的时候转换效率是不一样的,一般来说负载在中间位置的时候效率最高,在220V下转换效率比110V下高。以及80plus标准是从20%开始测的,所以你用个1000W的钛金电源带个100W的配置有可能耗电会比一个300W的白牌要高。

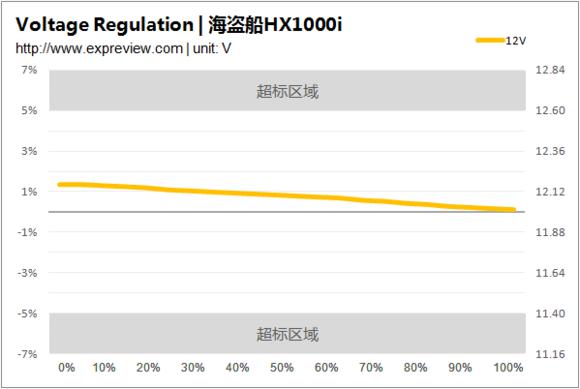

电压偏离:或者说电压稳定性,虽然铭牌上面标了+12V,+5V什么的,但是实际因为电路等问题,输出会有一定的偏差,比如+12V可能是12.15V这样。Intel规定的偏移是上下不超过5%,也就是+12V必须是 11.4~ 12.6,+5V是4.75~5.25,3.3V是3.135~3.465。不用说,越好的电源电压输出越准确。 至于超出标准的电源会造成什么结果,大概也不需要我说明吧

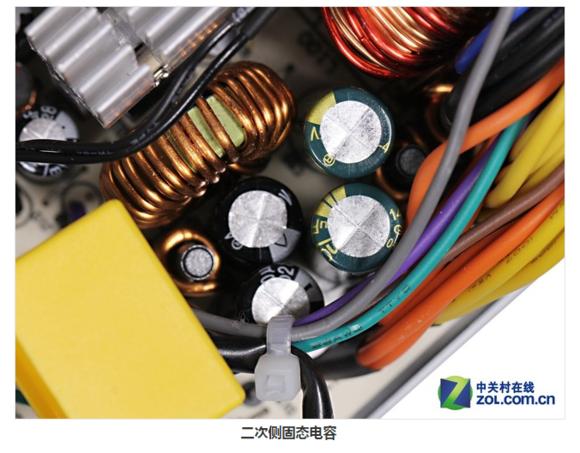

纹波:因为电源在变压过程中要把电流转换成高频脉冲,所以实际输出的时候虽然要经过滤波,但是不一定能滤的干净。Intel规定(说起来好像净是intel制定标准呢,农企呢?),+12V上限120mv,+5V和3.3V是50mv。超出标准是什么情况你懂的

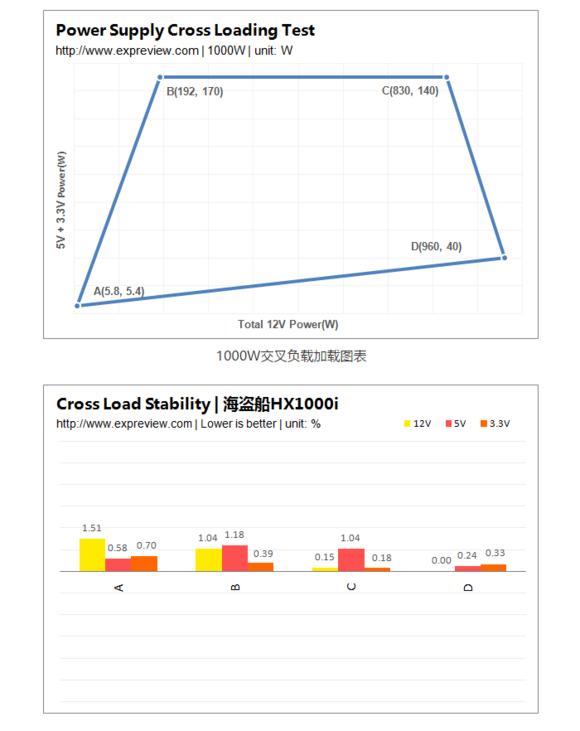

交叉负载:这个测试的目的就是检查,当12V 5V 3.3V功耗占用比例不同的时候,他们是不是还能保持准确的电压。比如下图里面测试了四个点,有的12V负载高,有的5V负载高,再记录他们的电压偏移。


保持时间:在外部断电之后,电源还需要提供一段时间的供电。一是用来确保硬件进行一些保护性操作,比如硬盘磁头归位,SSD掉电保护等等。二是UPS响应是有时间的,大概是市电一个周期,也就是16ms,intel标准也正是这么多,电源必须要坚持到UPS过来救场。如果保持时间不足,是有可能影响到硬件寿命的,以及就算上了UPS也可能导致自动关机以致于不能保存你重要的文件

动态响应:也就是当功耗发生变化的时候电源“跟上”的速度,表现为负载变化之后电压的稳定性,不过这项目前来说其实影响不是特别大,大牌子电源基本上都是合格的,我也想像不出正常使用有什么场景会让功率“快速抽搐”。
然后可能很多人会问,上面这些东西要怎么测?为什么很多教程都有讲这些却没教测的方法?
那是因为除了电压之外,其他的都需要专门的仪器,比如纹波要用示波器等。另外电压是不能用软件测的,主板那边的电压识别不是特别准确,还有识别错误的可能性,上精度高一点的万用表才是正确的做法。
所以要看上面这些“隐藏”但是又比较重要的参数,只能看大网站的评测,国内来说,比较靠谱的是 超能网、玩家堂、泡泡网、CHH这几个网站。至于炮村什么的,一张图说明问题

当然还是老外比较严谨,比如tech power up、junny guru这几家。国内一般来说PY交易还是存在的,老外相对较真一些,记得零几年航嘉进军欧洲市场的时候,就爆过虚标的问题,满载烧了电源,航嘉试图塞钱解决,结果那个网站的编辑自己出钱买电源继续测。经过那次事件之后航嘉也老实多了。
那么,以上就是这期的内容了、下期我们继续讲解不同价位的一些电源推荐,以及一些电源厂家。。
