梁平法施工图
梁平法施工图系在梁平面布置图上采用平面注写方式或截面注写方式表达。
1、平面注写方式

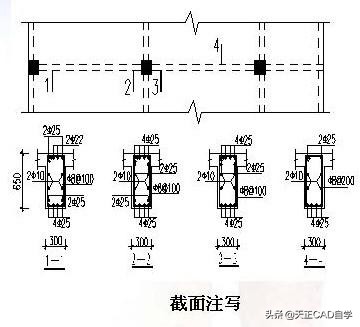

2、梁截面注写方式
梁平法

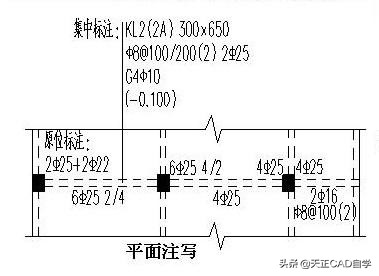

1 平面注写方式
集中标注：表达梁的通用数值
原位标注：表达梁的特殊数值
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，原位标注取值优先。

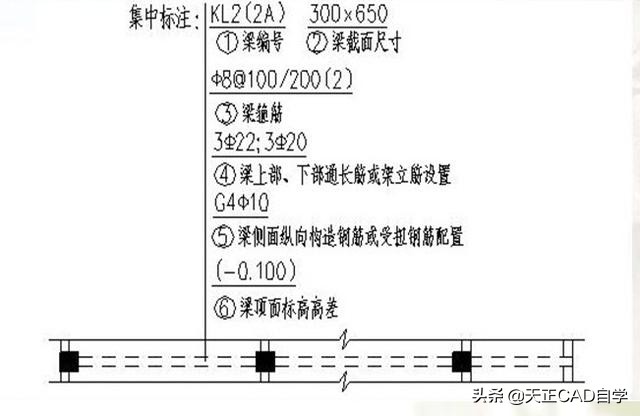

（1）、梁集中标注
梁集中标注的内容，五项必注值： 1、梁编号 2、梁截面尺寸 3、梁箍筋 4、梁上部通长筋或架立筋 5、梁侧面纵向构造钢筋或受扭钢筋 。选注值： 梁顶面标高高差

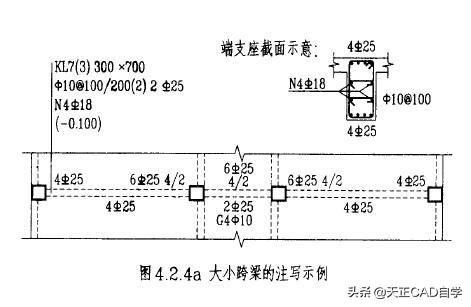

集中标注

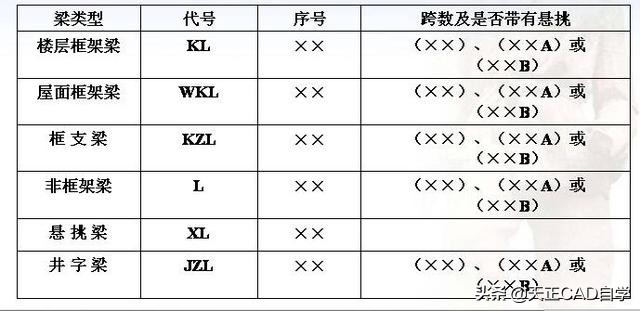

梁编号

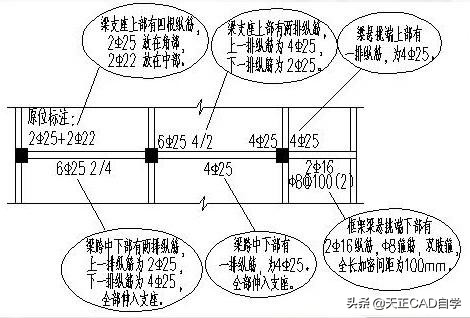

原位标注
（2）、梁截面尺寸

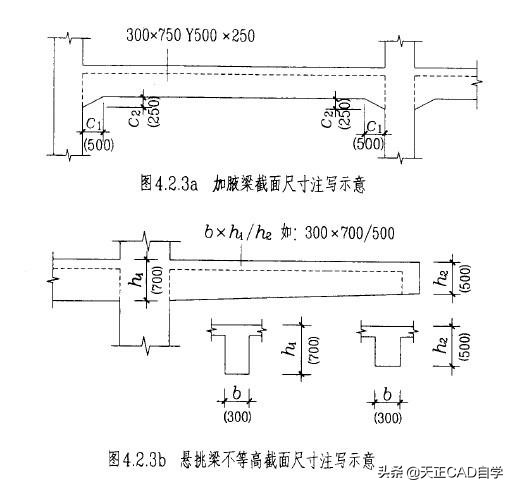

等截面梁：b×h 加腋梁： b×h Yc1xc2，c1为腋长，c2为腋高 有悬挑梁且根部和端部的高度不同： b×h1/h2 H1根部高度，h2端部高度
（3）、梁上部通长筋或架立筋
用“+”讲通长筋和架立筋相联，角部纵筋写在加号前面，架立筋写在加号后面的括号内
梁的上部纵筋和下部纵筋为全跨相同，且多数跨配筋相同时，可用“；”加注下部纵筋

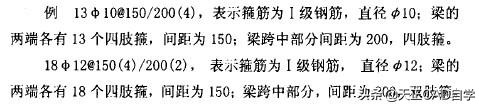

（4）、梁箍筋
包括钢筋级别、直径、加密区、非加密区、肢数
（5）、梁侧面纵向构造钢筋或受扭钢筋
纵向构造钢筋用“G”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。

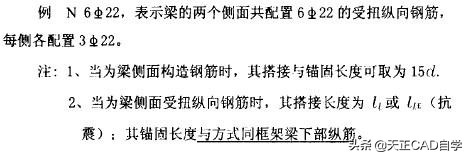

受扭纵向钢筋用“N”打头，接续注写设置在梁的两个侧面的总配筋值，且对称配置。受扭纵向钢筋应满足梁侧面纵向构造钢筋的间距要求，且不再重复配置纵向构造钢筋。

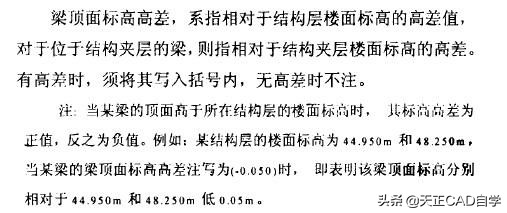

（6）、梁顶面标高高差（选注值）
二、梁原位标注
（一）、梁支座上部纵筋，该部位含通长筋在内的所有纵筋
1、用“斜线”讲各排纵筋自上而下分开

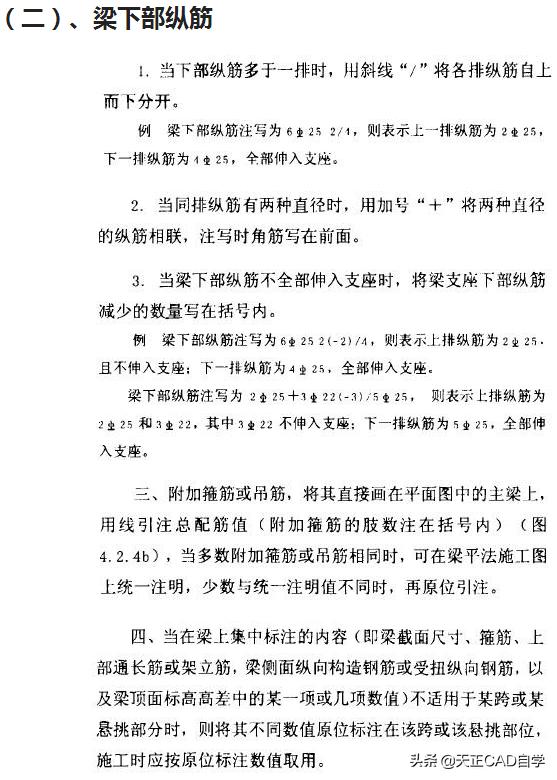

（二）、梁下部纵筋
