一、电力负荷的计算方法
负荷计算就是求：设备容量、计算容量、计算电流等。
设备容量（Pe）：又称为安装容量，是用户所安装的用电设备的额定容量或额定功率之（设备名牌上的数据）。
计算容量（Pjs）：又称为计算负荷，是用户的最大用电功率。是选择变压器、备用电源容量、无功补偿容量的依据，也是计算配电系统各回路中电流的依据。
计算电流（Ijs）：是计算负荷在额定电压下的电流。是选择导线、断路器、功率损耗等的依据。
1.单位指标法
有功功率计算负荷（KW）；
Sjs：视在功率计算负荷（KVA）；
Kp：单位负荷指标（W/m2，W/户，W/人）
Ks：单位负荷指标（VA/m2，VA/户，VA/人）
N：单位数量。如：建筑面积m2、户数、人数。
各类建筑物的用电指标：
2.需要系数法
依据：所有用电设备不可能同时使用，也不可能所有用电设备都工作在最大运行状态。
Pjs=Kc·Pe
Pjs：有功功率计算负荷（KW）；
Pe：用电设备的总功率（KW）；
Kc：需要系数（查表得）
例：接上例，查表得Kc=0.45
Pjs=0.45×8×172=0.45×1376=619KW
住宅用电负荷需要系数
3.计算电流
20V单相负荷的计算电流
Ijs=Pjs/220×cosφA）
常用设备的功率因数（cosφ)
二、低压电气设备
1.低压隔离开关
符号：
作用：接通或断开电路。
特点：灭弧效果差，不宜带负荷操作。有明显的断开间隙，用于不经常操作的电。
2.低压负荷开关
符号：
作用：接通或断开电路。可以带负荷操作。
3.低压断路器
符号：

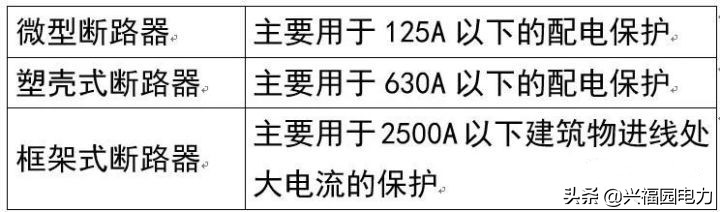

作用：在有负荷的情况下接通或断开电路，同时能切断过载和短路电流，某些产品有过电压、失压保护功能。低压断路器依据体、通过的额定电流大小、保护功能等可分为：
4.电流互感器
符号：
作用：将电路中流过的大电流变换成小电流（额定电流5A），供仪表（电流表、电能表等）测量及指示用。
5.电容器
符号：
作用：补偿用电设备的功率因素cosφ。
国家规定：高压供电的电源侧cosφ≥0.9，低压供电电源侧cosφ≥0.85。
6.低压开关柜
按照结构形式可分为：
固定式开关柜，主要型号有：XL、GXL等。
抽屉式开关柜，主要型号有：GCL、GCK等。
柜体几何尺寸，以低压抽屉式开关柜为例：
高：2.2m；
深：0.8、1.0m；
宽：0.6、0.8m。
在供电系统中，还要经常采用高压开关柜及各种高压元器件。
