CAD图纸中，对于轴网符号，我们要如何去填写呢？
我会~我会。是画一个圆，再用单行文本去填写。
What~这么弄，要画到猴年马月。咱们要用块去做，这样画图速度就拉满了。
列位，上操作：
一、定位轴线规定
在《房屋建筑制图统一标准》（2010）里规定如下：
轴号标准要求
二、打开图纸做“块”
1.按1：100的比例，画一个直径为1000的圆，数字类型为罗马，高500。
操作如下：
命令: C
CIRCLE 指定圆的圆心或 [三点(3P)/两点(2P)/相切、相切、半径(T)]:
指定圆的半径或 [直径(D)] <500>: D
指定圆的直径 <1000>: 1000

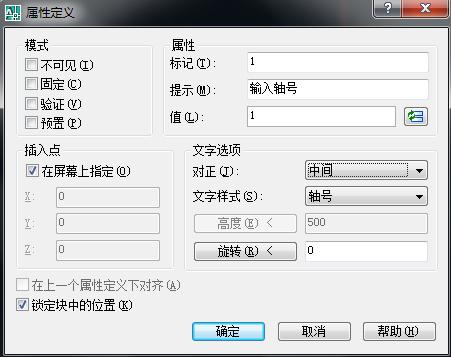

2.“A T T”打开块属性定义，填写相应内容
文字匹配到罗马500高
块属性定义
这里在属性值里写入一个数值，表示可变。
3.调整文字到合适位置
调整数字位置

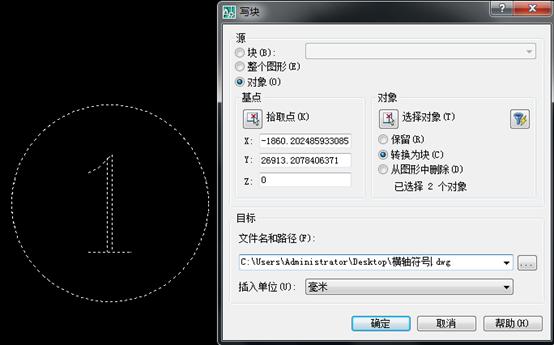

4.“W”写外部存储的轴网块
横轴符号的拾取点为圆上部象限点。
块制作
出现编辑属性对话框，即为成功
参数化
三、插入块

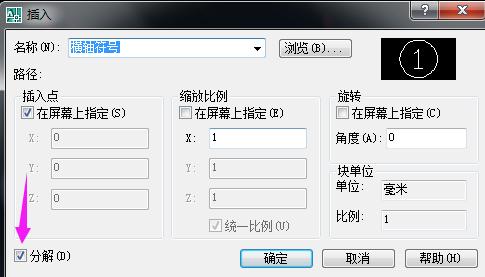

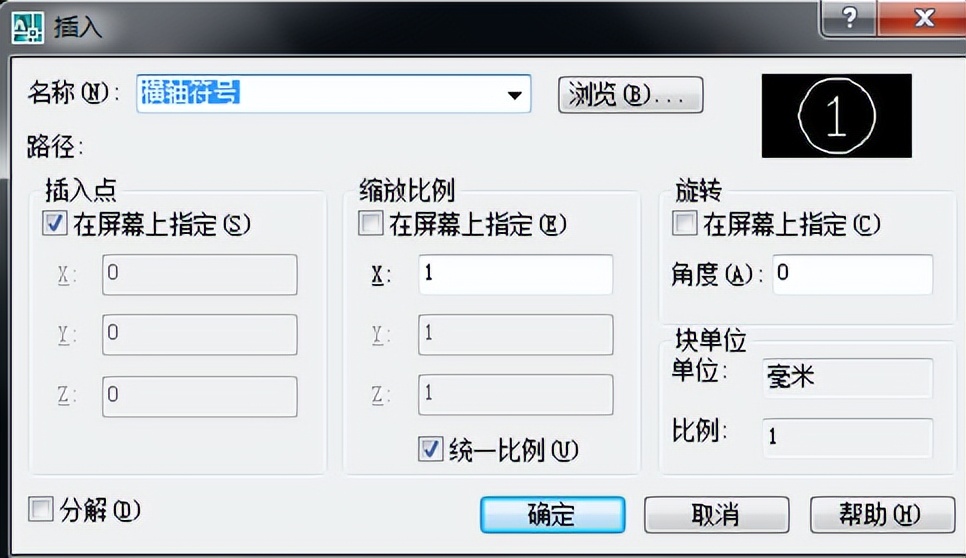

1.“I”插入块
插入块
注意，这里的分解前面不能勾选。

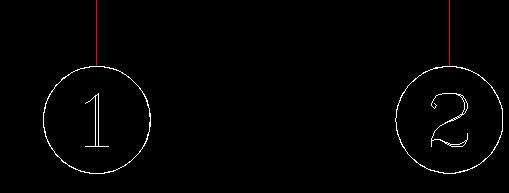

横轴完成图
完成图如上。同样的办法，我们还可以用来制作标高的可变块。
