和很多设计师小伙伴交流时，我们总是听到：

“哎，好不容易画好的图纸，审完图又是一大堆要改”

“为什么我画图总是有那么多的问题？”

“审完图也能理解到问题，但怎么就是在画图过程中发现不了呢？”

……

这些想法你是不是也曾有过或经历过呢？

今天这篇文章，我们就一起来探讨【施工图】中常见的那些事。解决以下问题：

1、审图常见图纸里的“骨头”有哪些？

2、如何减少这些常见的图纸错误问题？

1、审图常见图纸里的“骨头”有哪些？

1、制图不规范

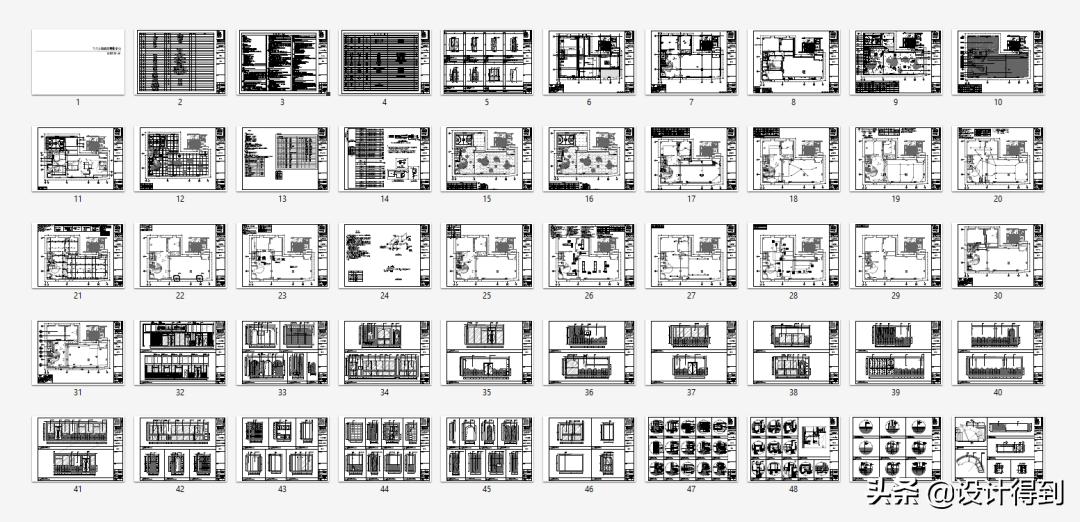

a、图纸构成不严谨

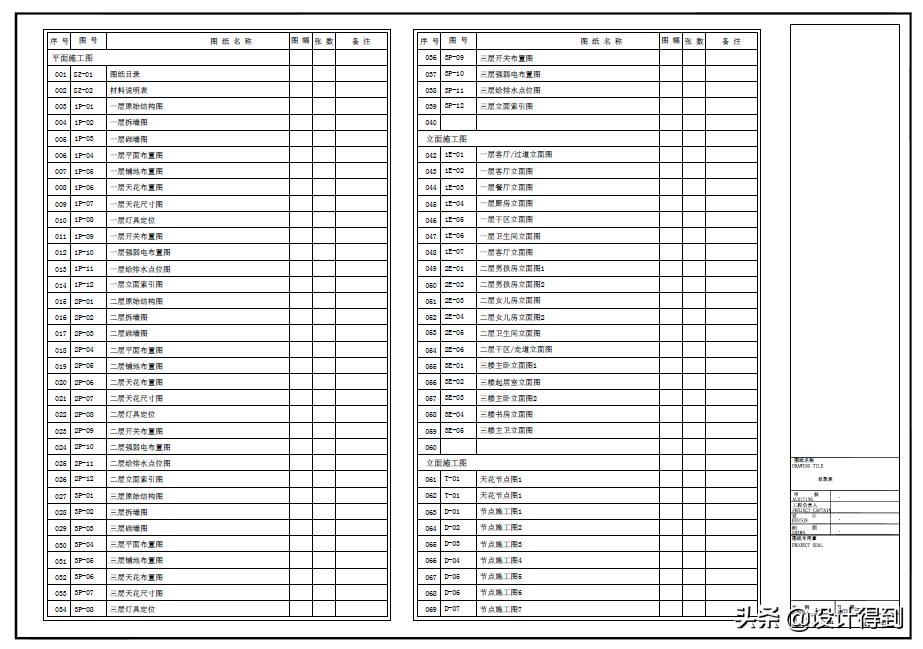

比如我们的图纸编号和目录对不上，图框信息不完整，会导致后期识图困难，甚至出现找不到施工图纸的问题。缺材料表，设计说明等问题，导致图纸内容表述缺失。

b、图纸内容表述不具体

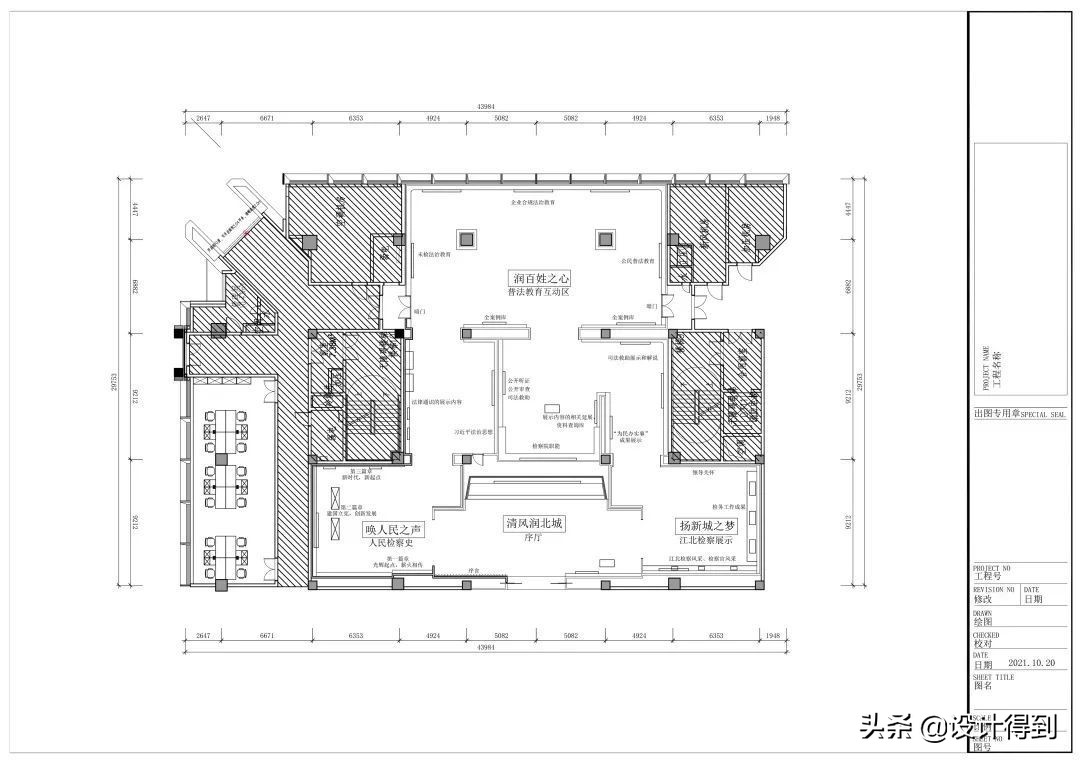

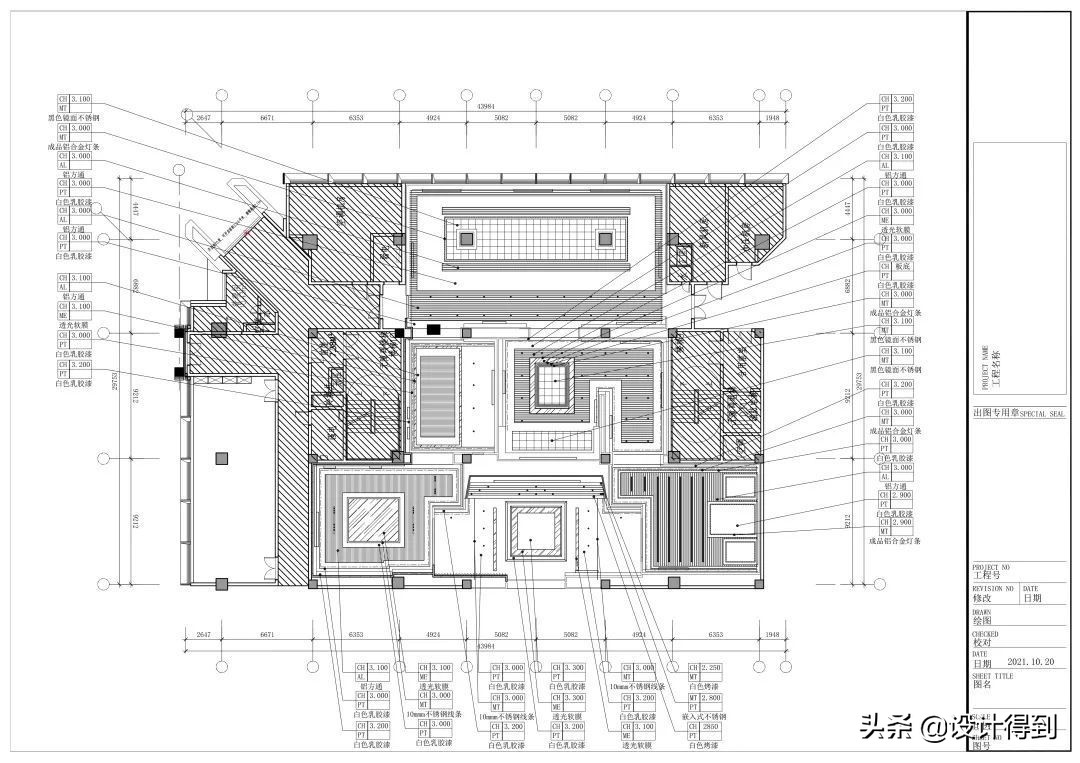

从上图我们可以看出，缺失基本的图名，非设计区域的阴影线没有单独说明，致使可设计区域表示不明确。

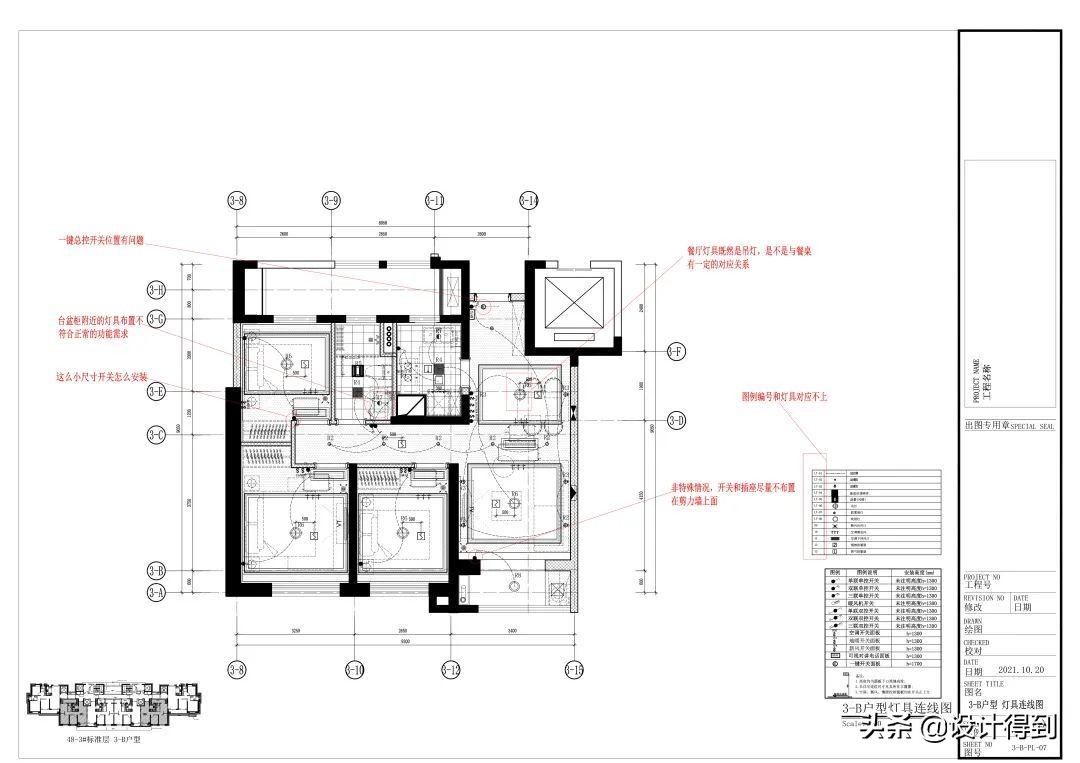

对于天花图纸一些细小的造型和一些填充，以及一些灯具缺乏具体的图例说明，让人无法分清每个区域具体的造型是什么材质，用的灯具是什么选型。

综合天花图正常需要肉眼可见的天花所有造型及相关设备，改图纸中没有具体体现，空调、新风、喷淋、烟感、排烟、喇叭等设备，给后期现场不同专业的协调带来较多不确定因素，后期甚至有可能会改天花的造型。

2、图纸内容不正确

这个相对而言会比较繁琐，所以下面我们挑出一些问题来讲一讲。

本图中指出问题 ，卫生间的门套和瓷砖的收口关系不对，从瓦工阶段先贴瓷砖，后期油工结束安装门这样的工序来讲，以及现场施工的容错率的美观度来看，正常都是门套卡在瓷砖上面。

这是因为缺乏对基本专业知识的学习，因为对有些东西不懂、不理解，所以在图纸中很难正确表达出来。

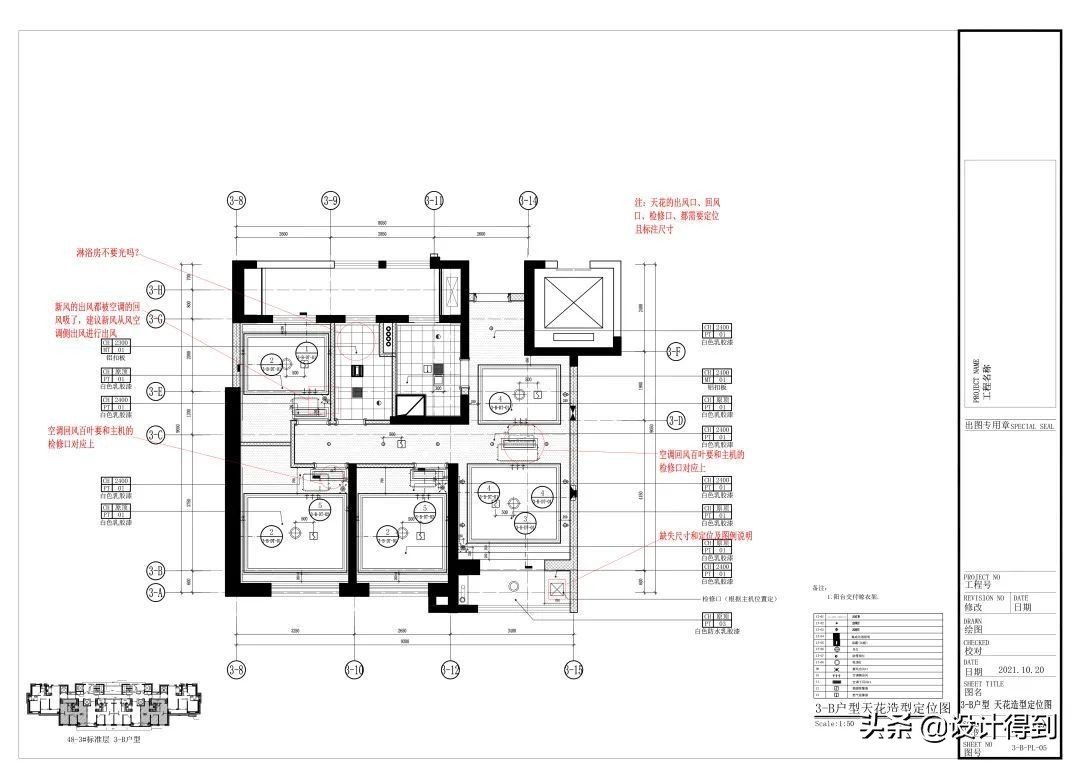

上图的天花造型定位图，从图纸的制图目的出发，是为了解决肉眼可见的天花造型的尺寸定位问题，所以空调的风口，检修口都需要标出尺寸和精准的定位。

这是因为设计师对本张图的制图目的不清晰，致使图纸内容表达不完整，不精准。

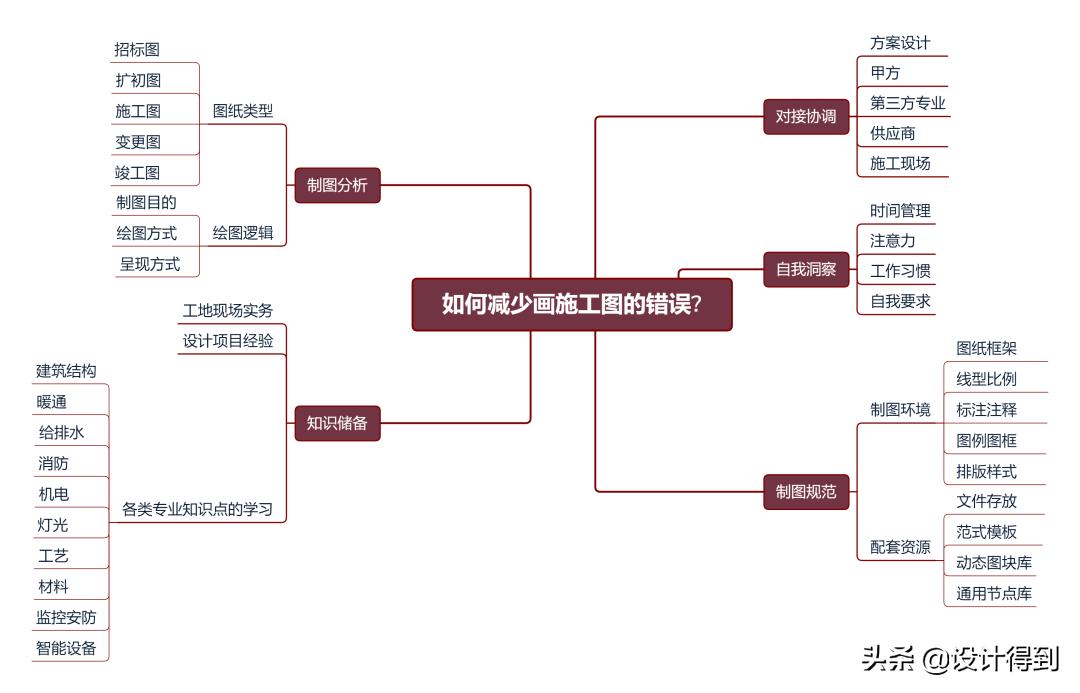

2、如何减少这些常见的图纸错误问题？

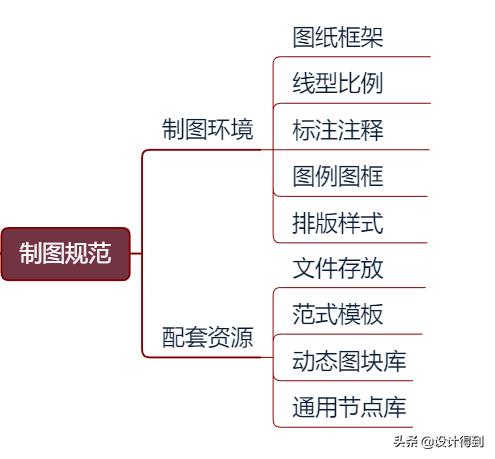

1、掌握一套标准的制图规范

掌握一套标准的制图规范，可以减少一些简单、琐碎的错误，提升图面的专业表达，同时有助于个人及团队内部的高效协作。

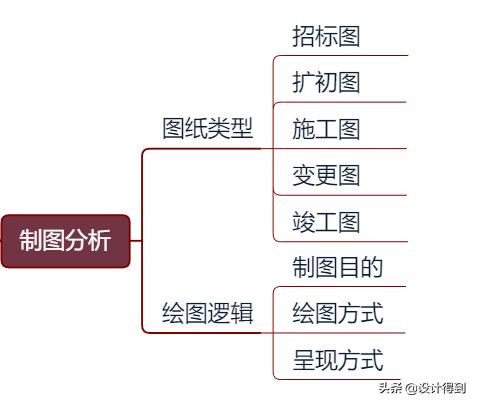

2、学会图纸制作前的分析工作

为了有针对性的高效表达图纸的表达内容及深度，这就需要根据一些项目的定位、甲方的诉求、成本、周期、图纸的作用等角度考虑。

3、从主观出发去高品质的完成施工图纸

施工图制图是一个内容繁琐注重时间把控的工作，需要注意力的高度集中，才能深入严谨高效的画出有品质的施工图纸，同时好的制图习惯，和一些较高的自我要求，可以直接减少初版图纸的错误率，减少反复改图的工作量。

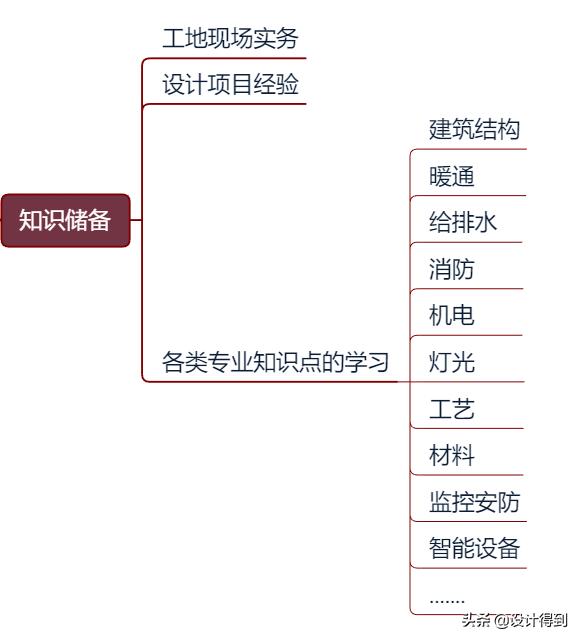

4、积极做好专业知识储备

设计是一件复杂的事，而高品质的落地，就需要设计师具有各个专业的基础知识储备，在图纸阶段能够提前规避一些不可控的风险，所以在审图阶段一定会严格把控各个细节问题。

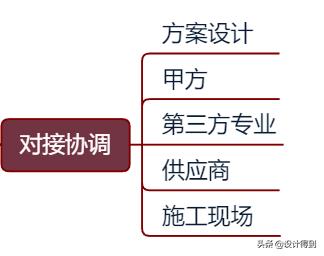

5、对接协调好每一项工作，保证施工图纸的精准度

与方案做好对接调，避免施工图纸内容和方案原则的背离，和第三方暖通、消防等做好对接协调，有助于设计不打折扣的落地等等。只有做好对接协调，把相应的东西在图纸中体现清楚，才能以一套施工图纸作为依据统筹整个后期项目的高品质落地。

小结

要让审图在图纸里挑不出“骨头”，对于施工图较差或 有错误认知的同学而言，就需要重新架构施工图绘制思维。

经历专业系统化的制图规范学习与训练，了解图纸绘制的底层逻辑，养成细心严谨的制图习惯，逐步夯实自己的专业能力。
