一、开关接线图
一开单控开关接线图
二三开连体单控开关接线图
四开连体单控开关接线图

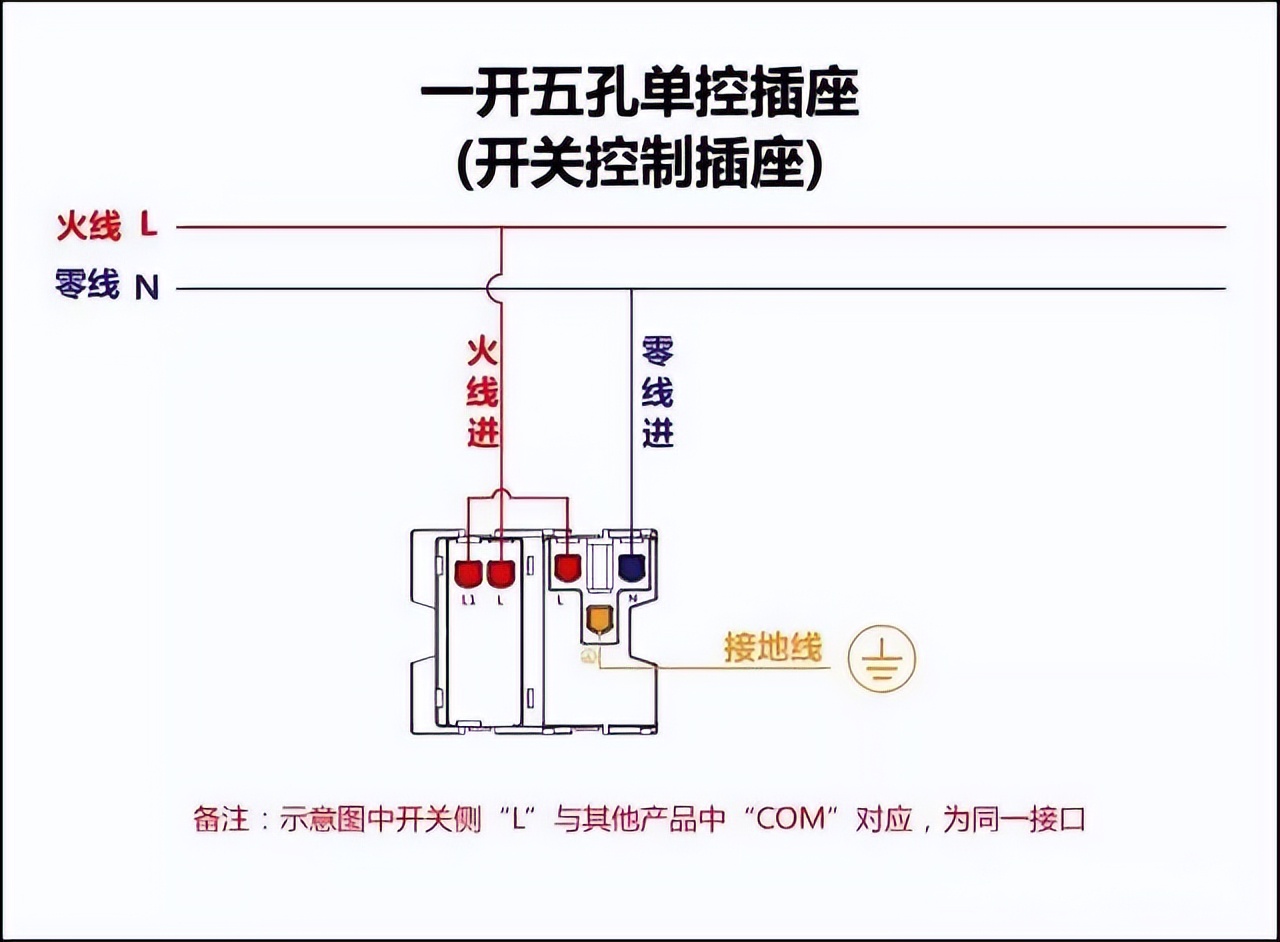

一开五孔单控插座接线图

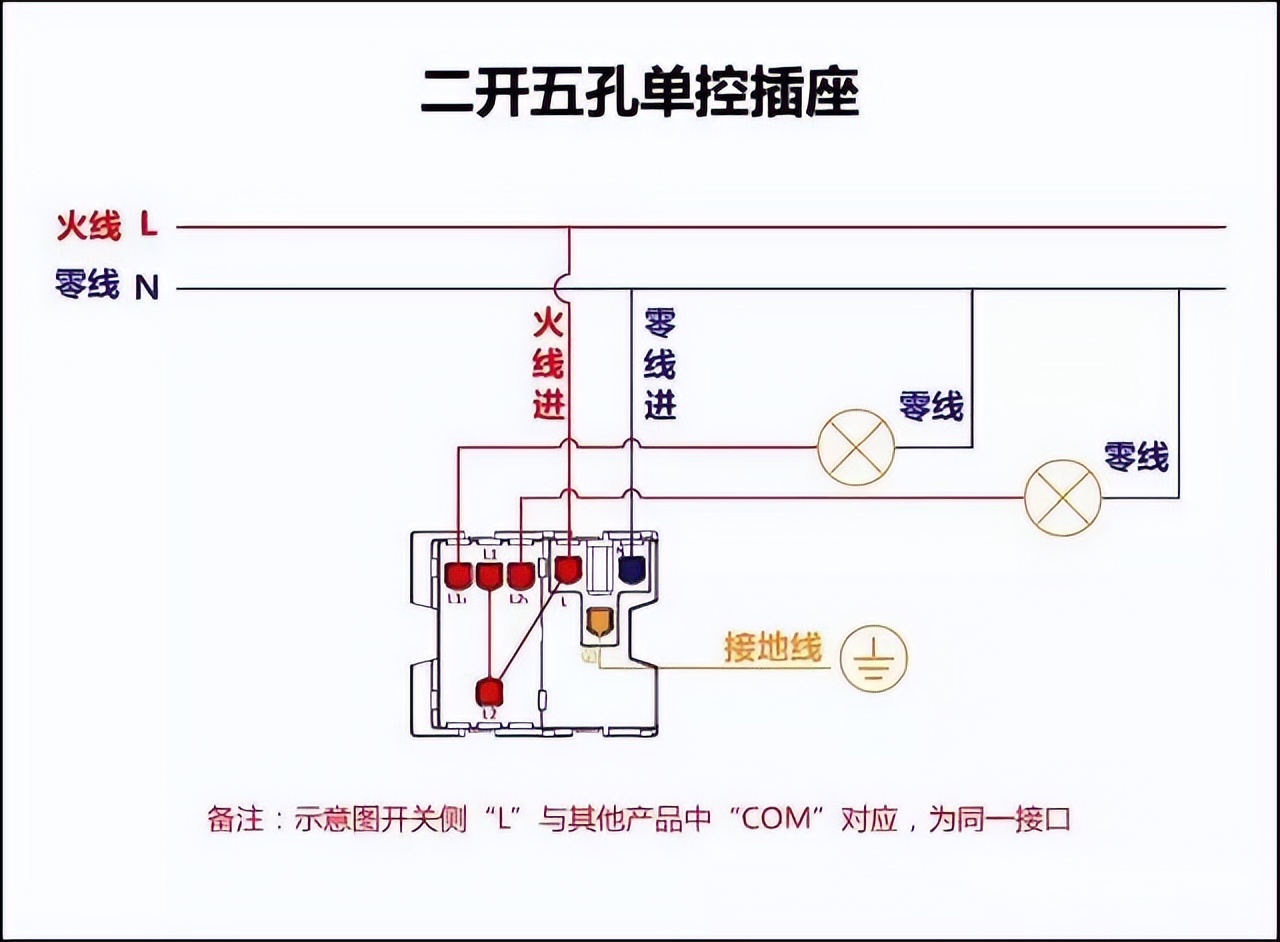

二开五孔单控插座接线图
一开双控开关接线图
二三开单控开关接线图

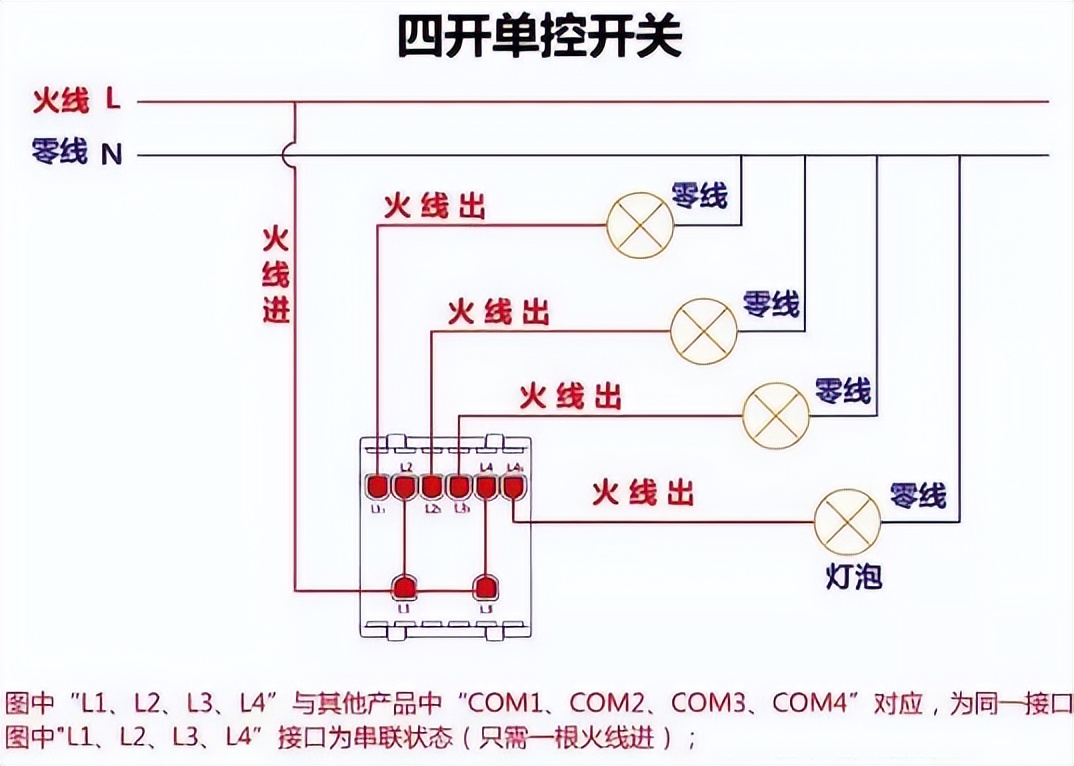

四开单控开关接线图
一开五孔单控插座接线图

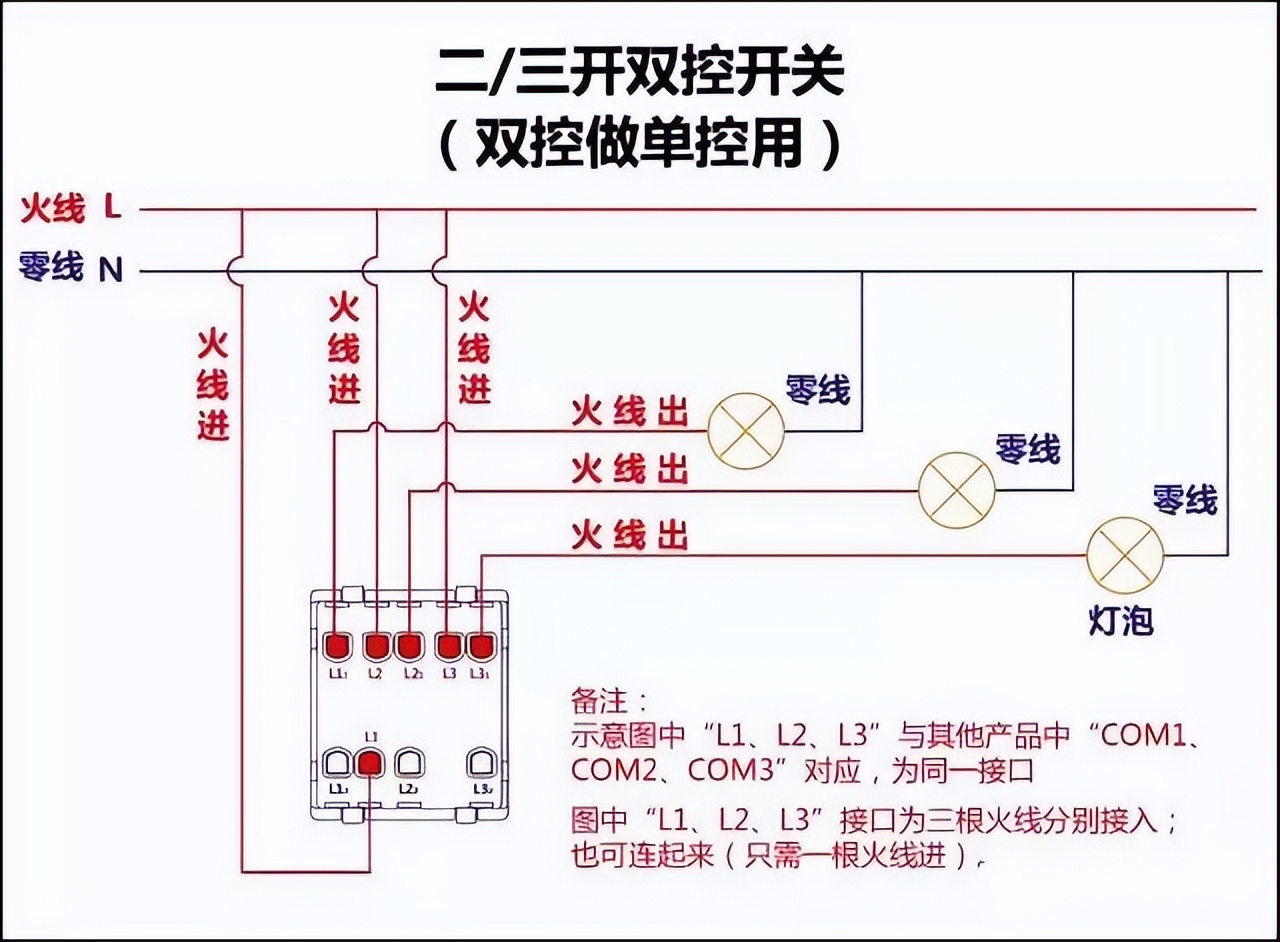

二三开双控开关接线图

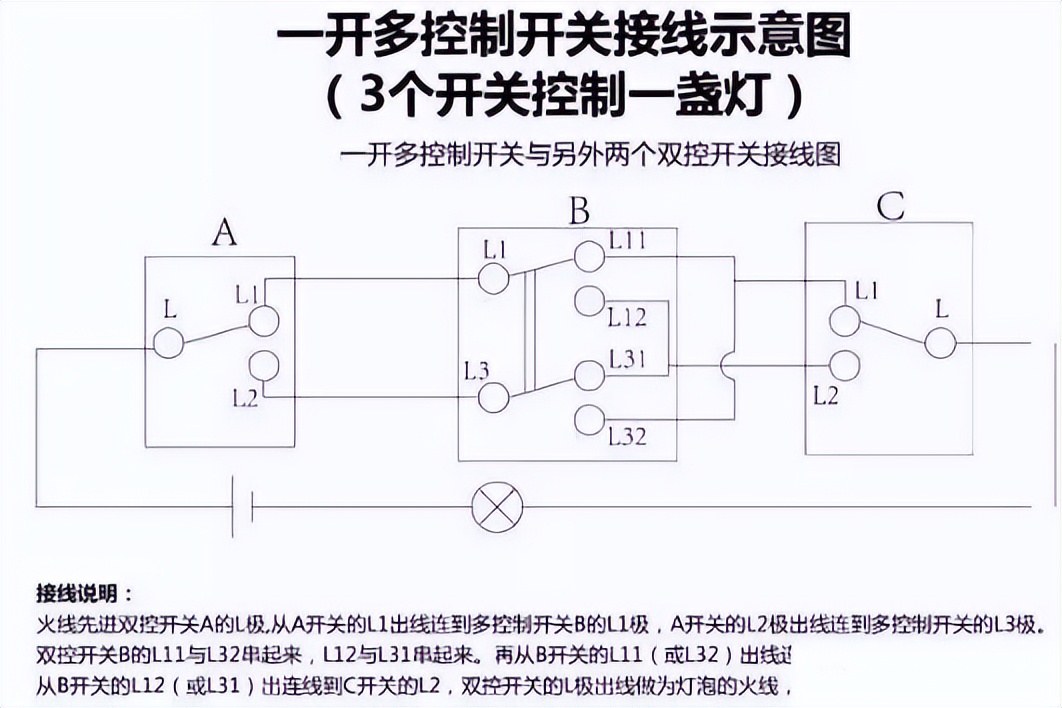

一开多控开关接线图

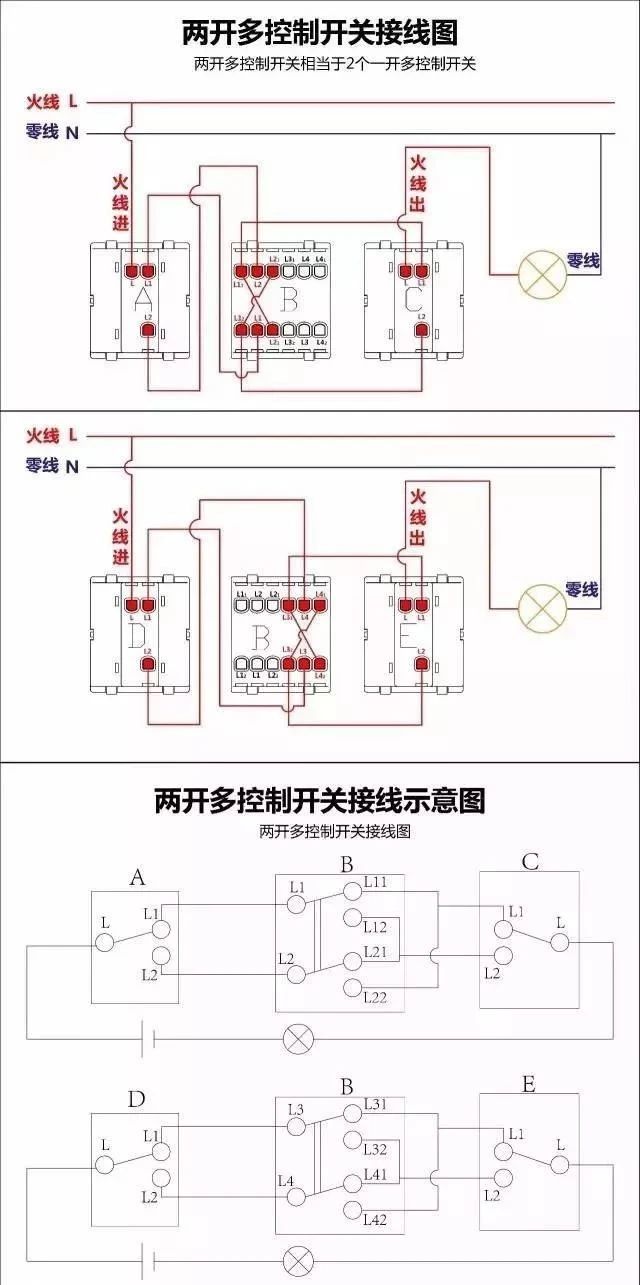

两开多控开关接线图
三开多控开关接线图www.diangon.com

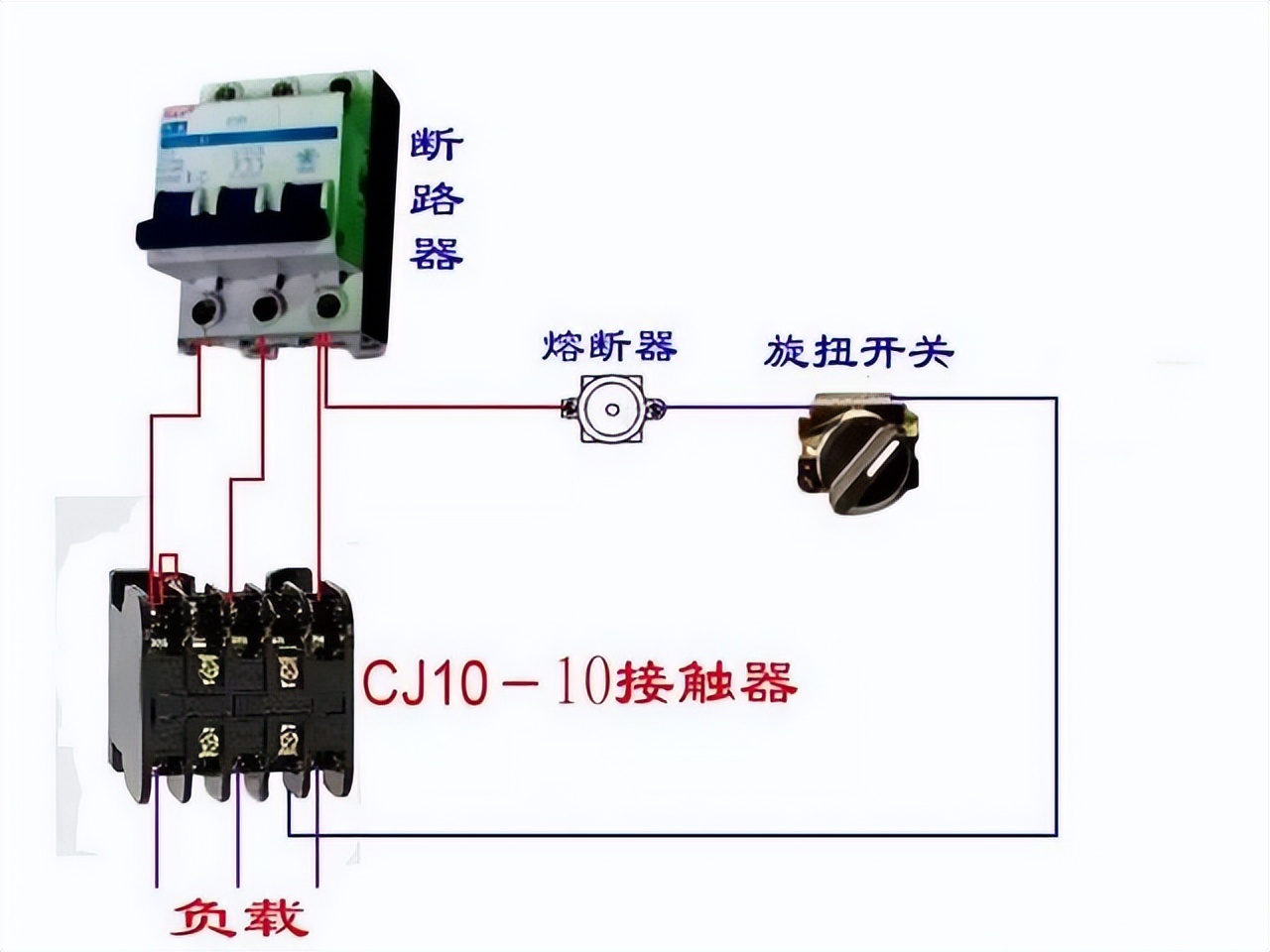

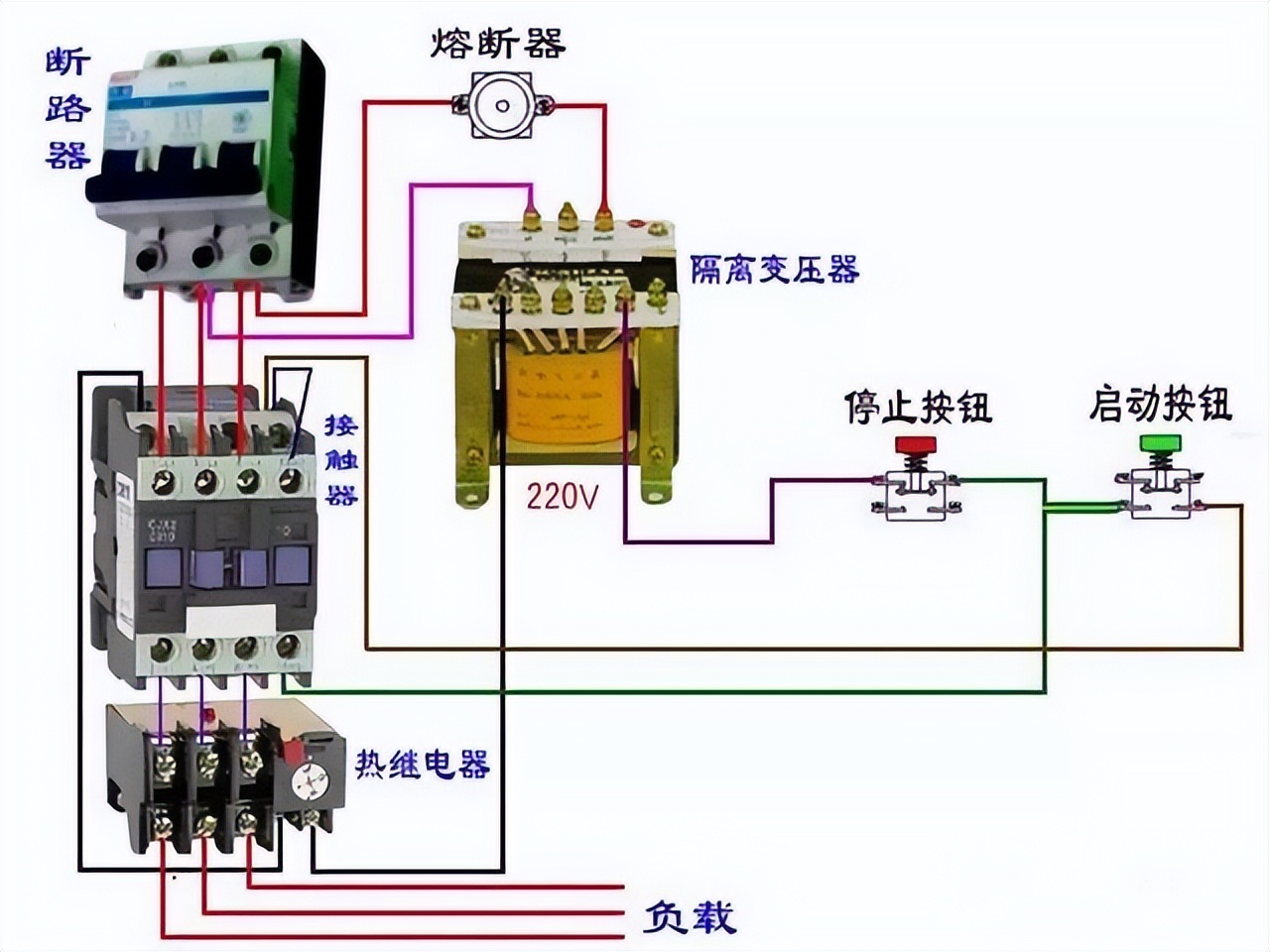

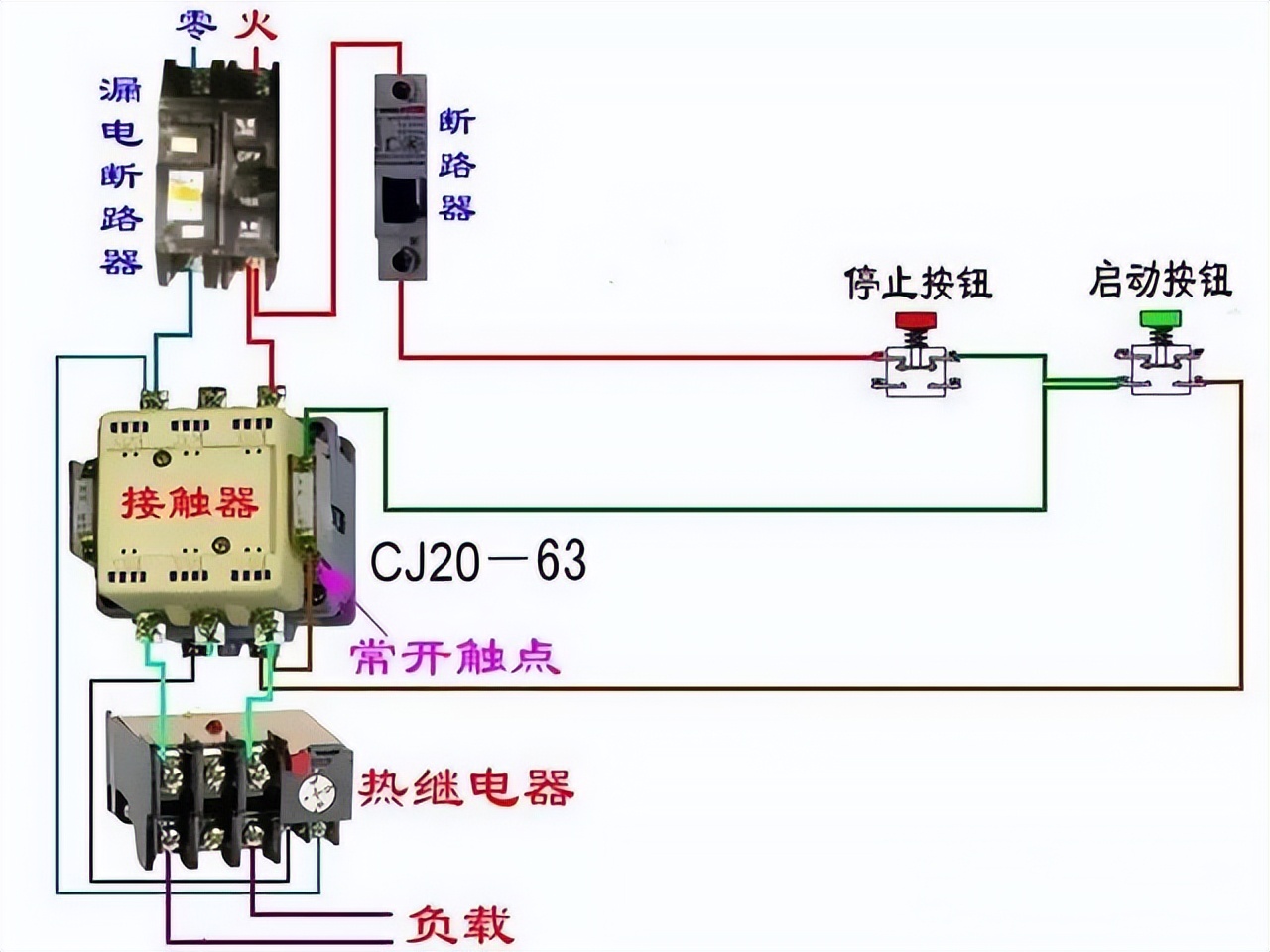

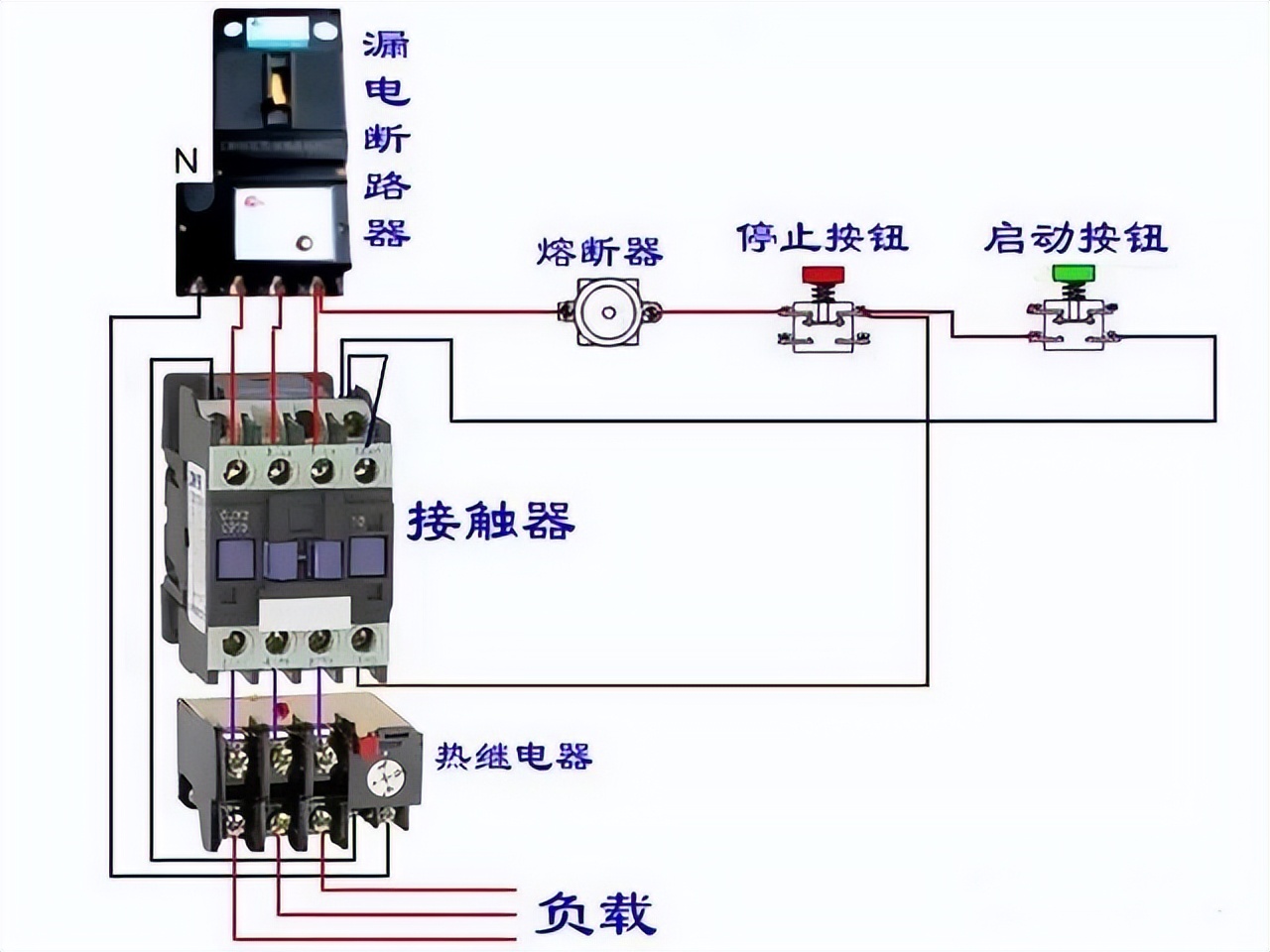

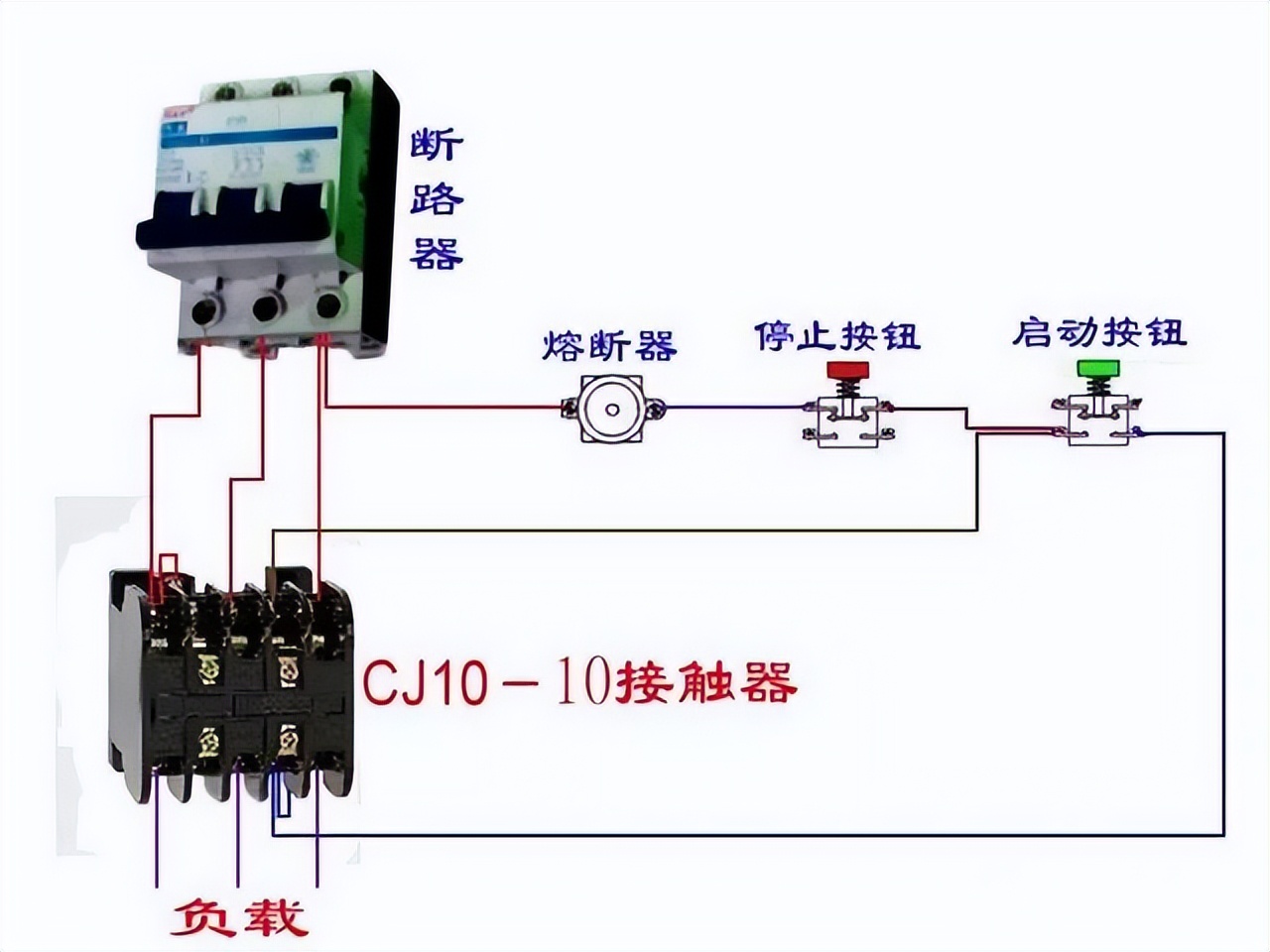

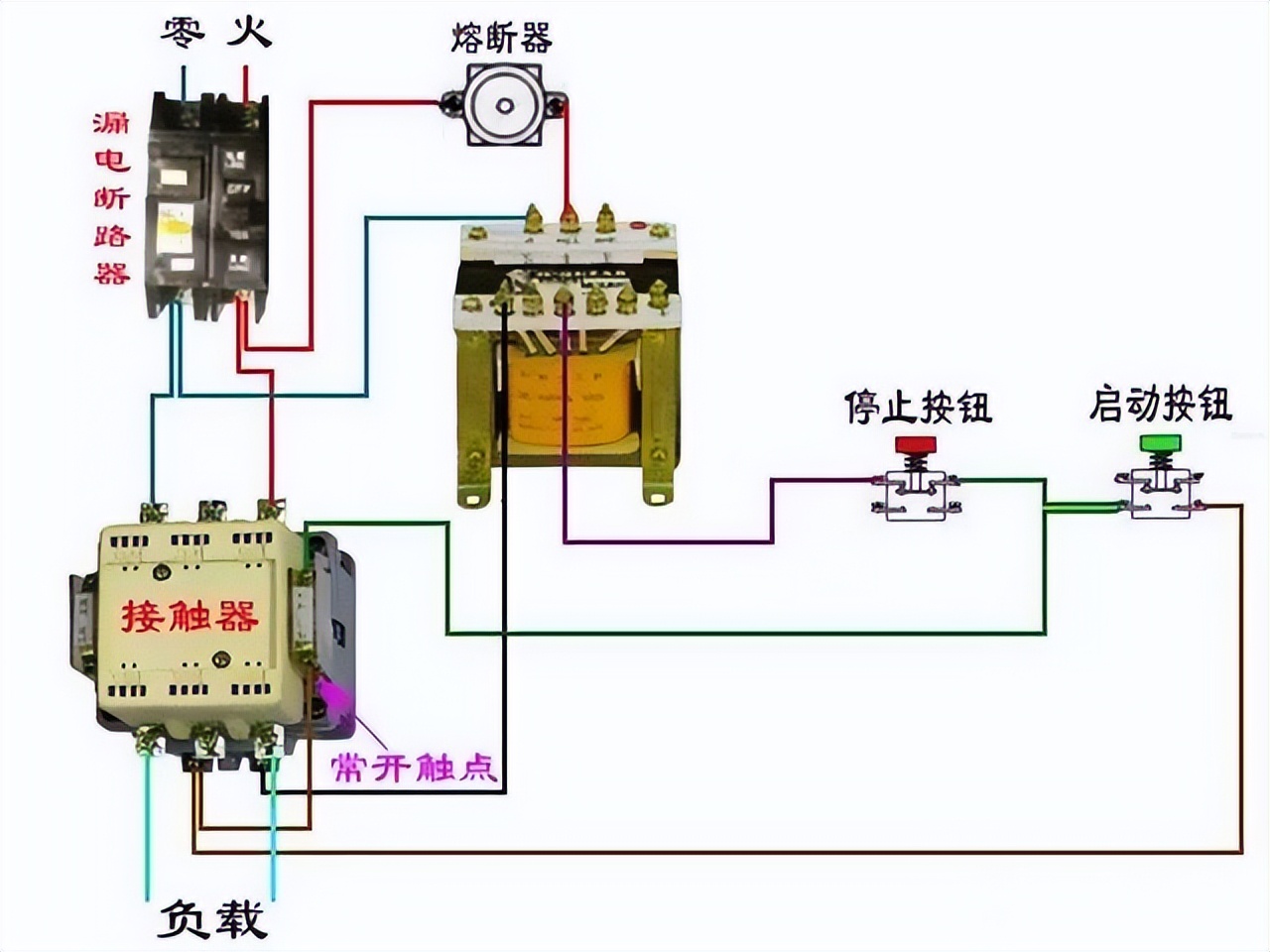

二、断路器、接触器控制回路：

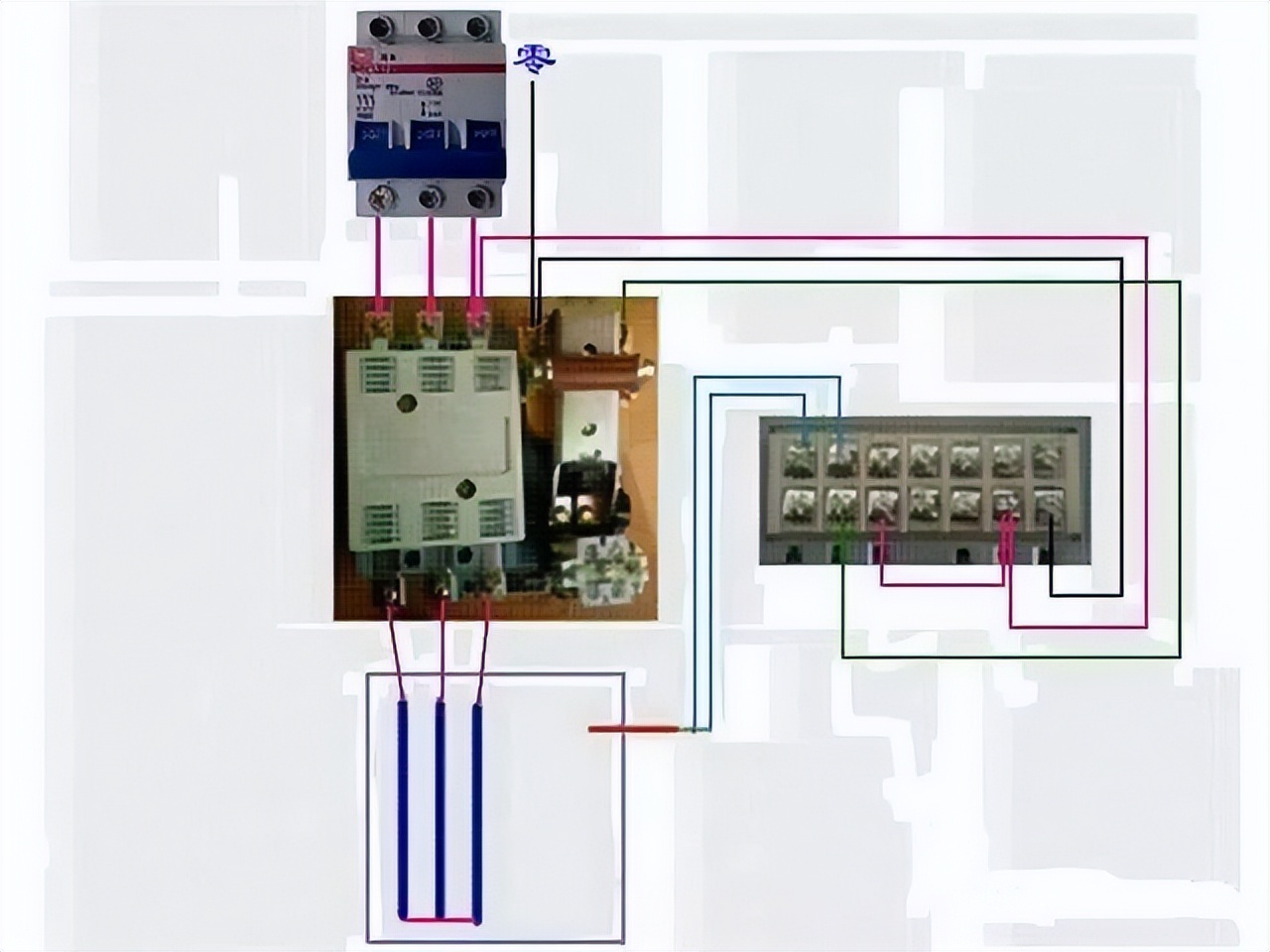

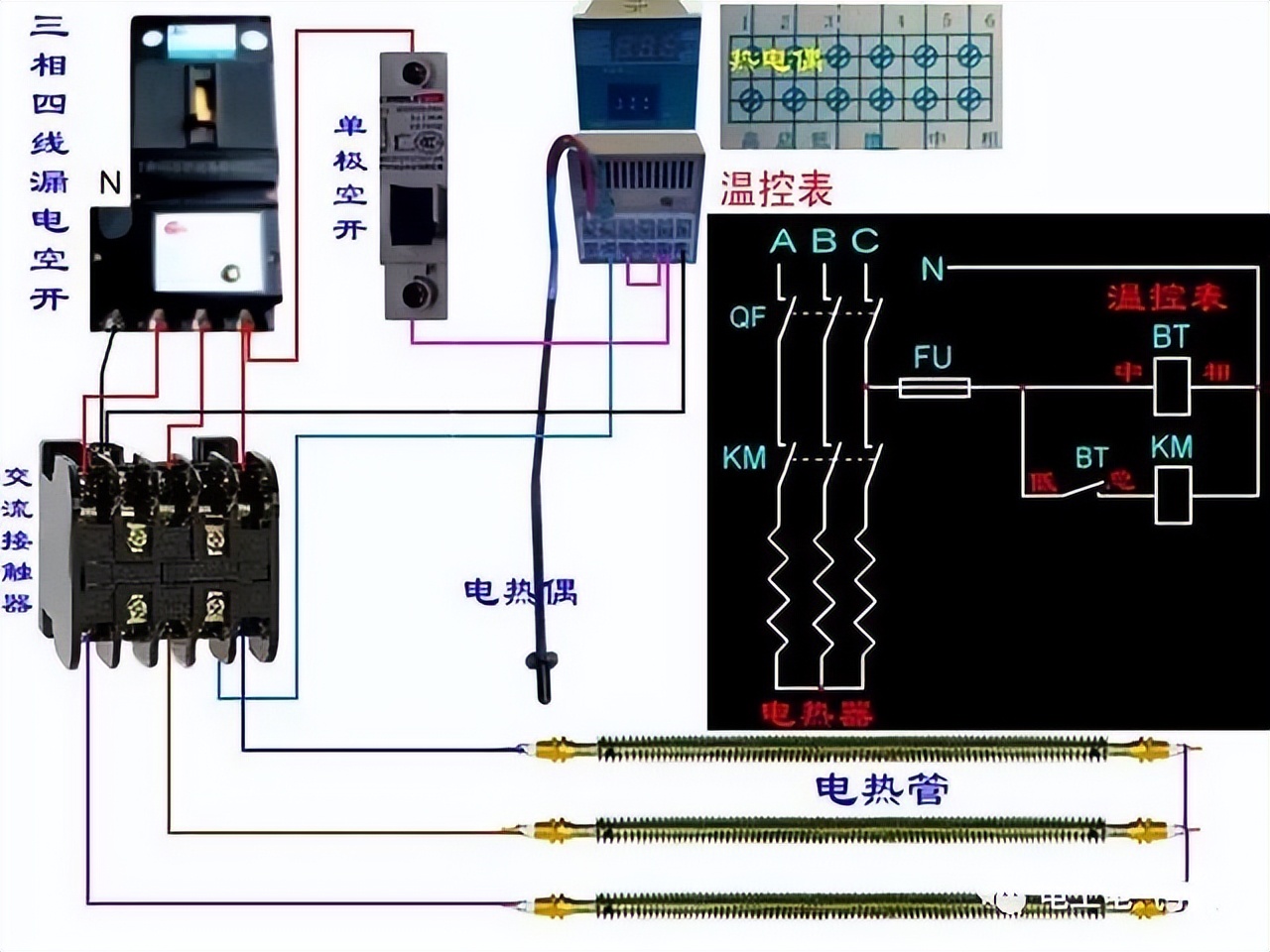

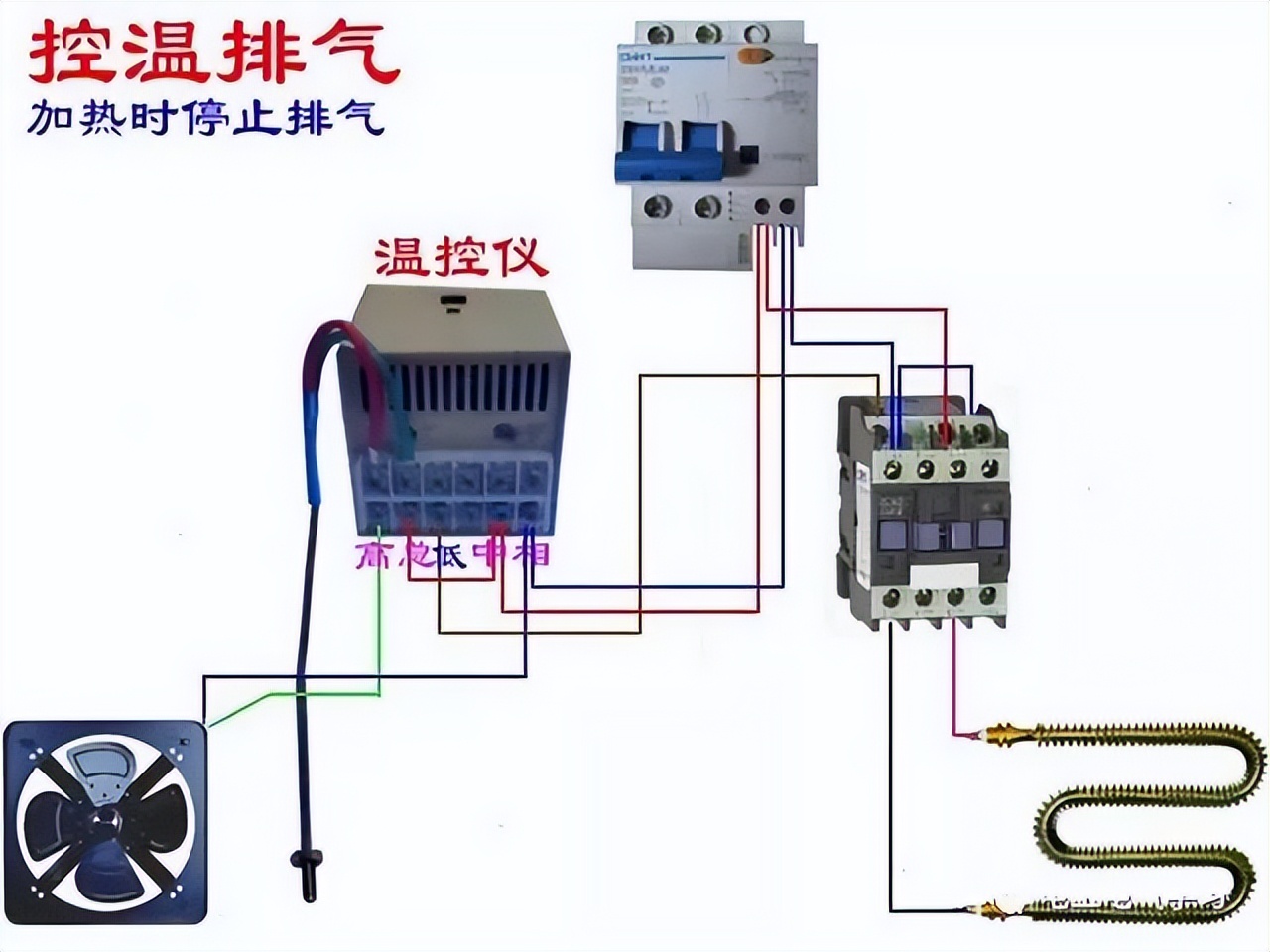

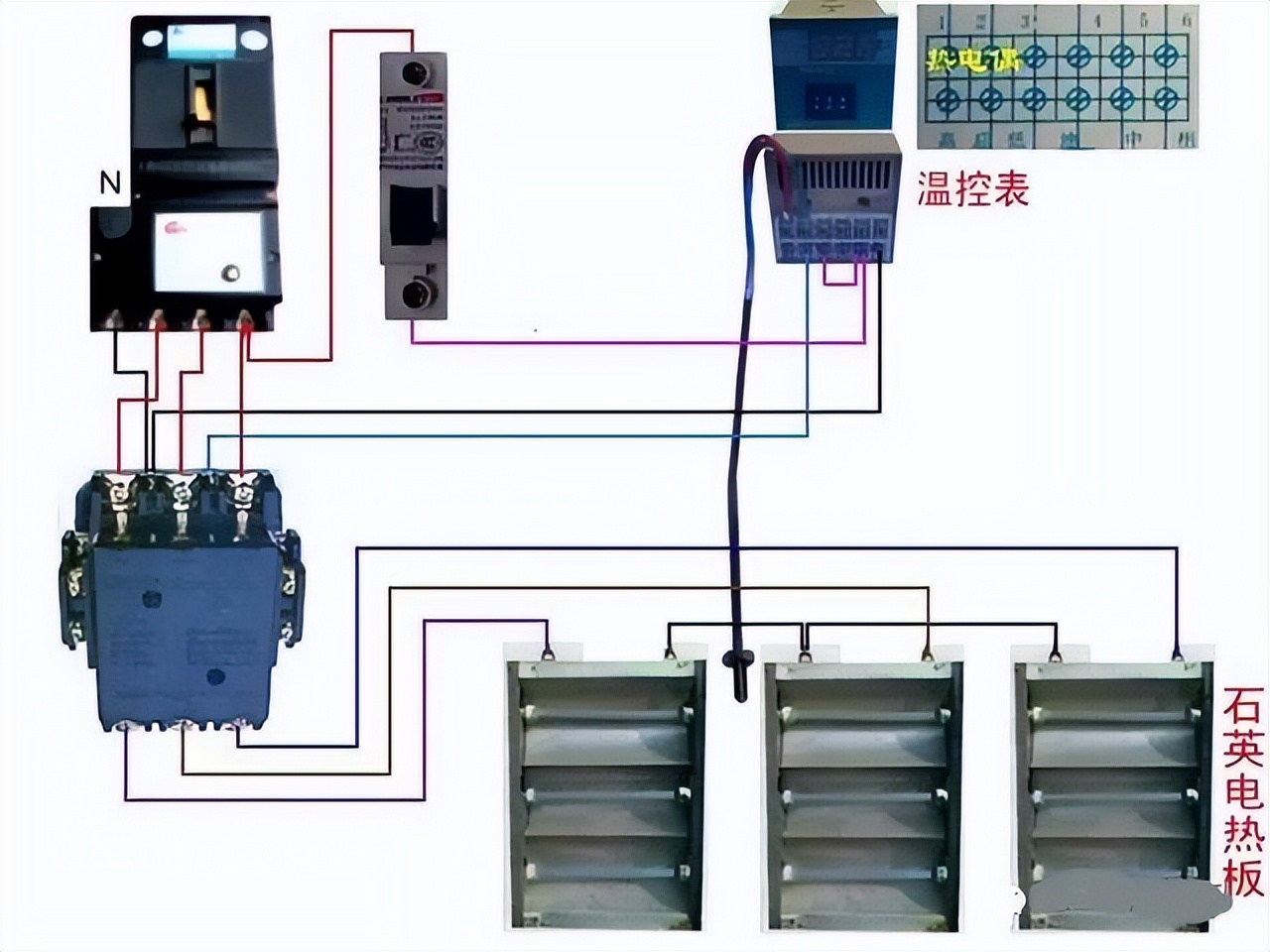

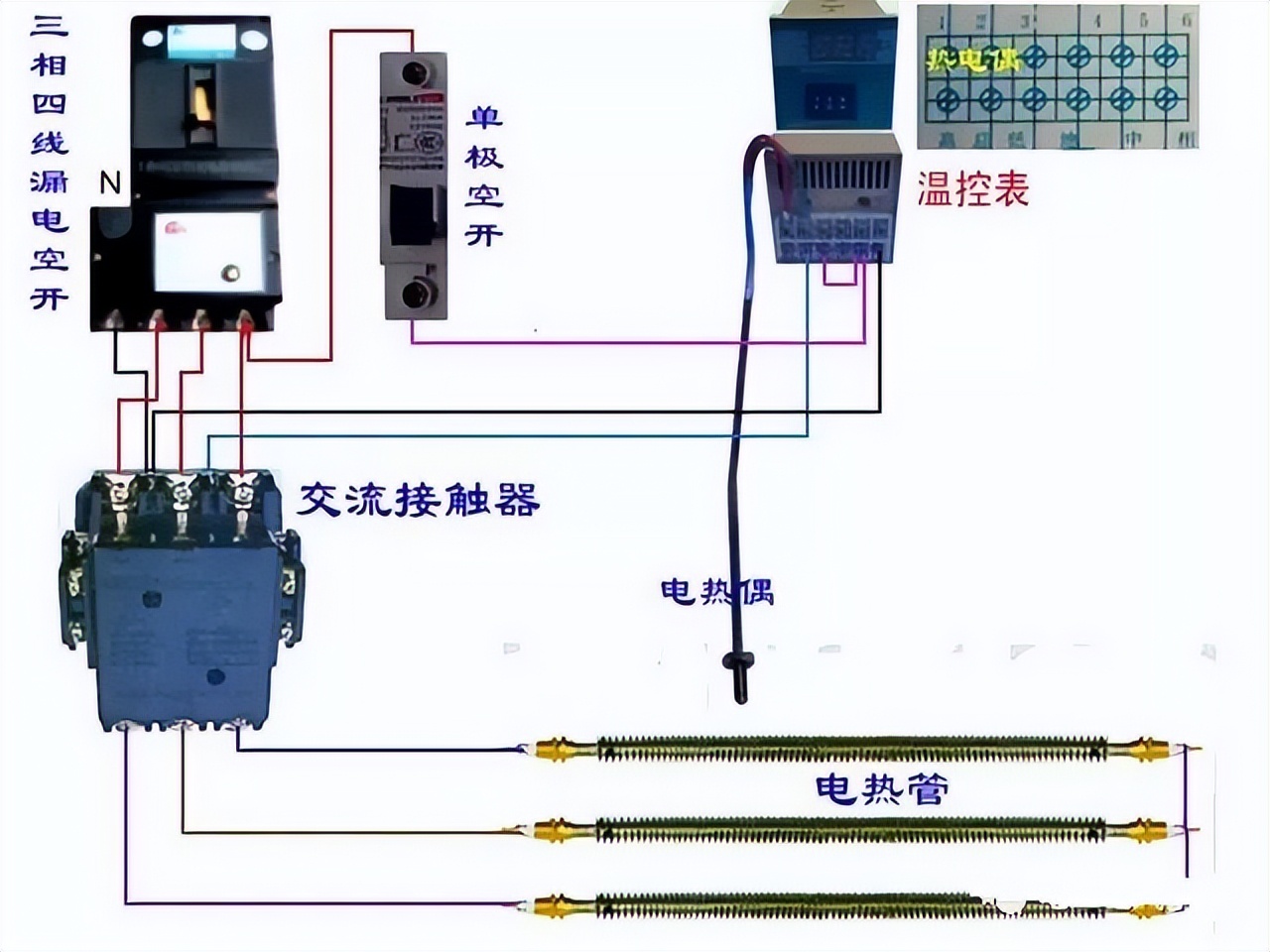

三：热电偶：

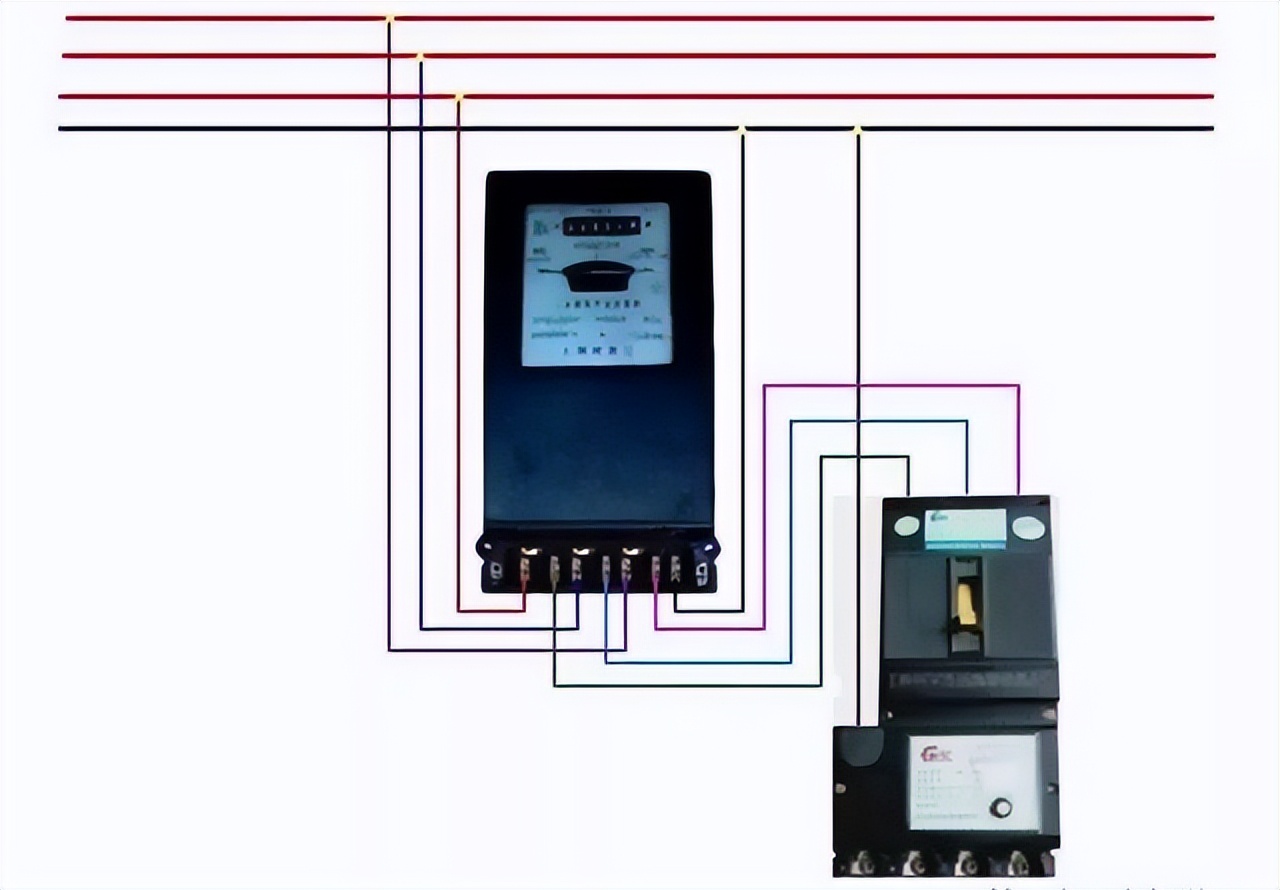

四、电能表：

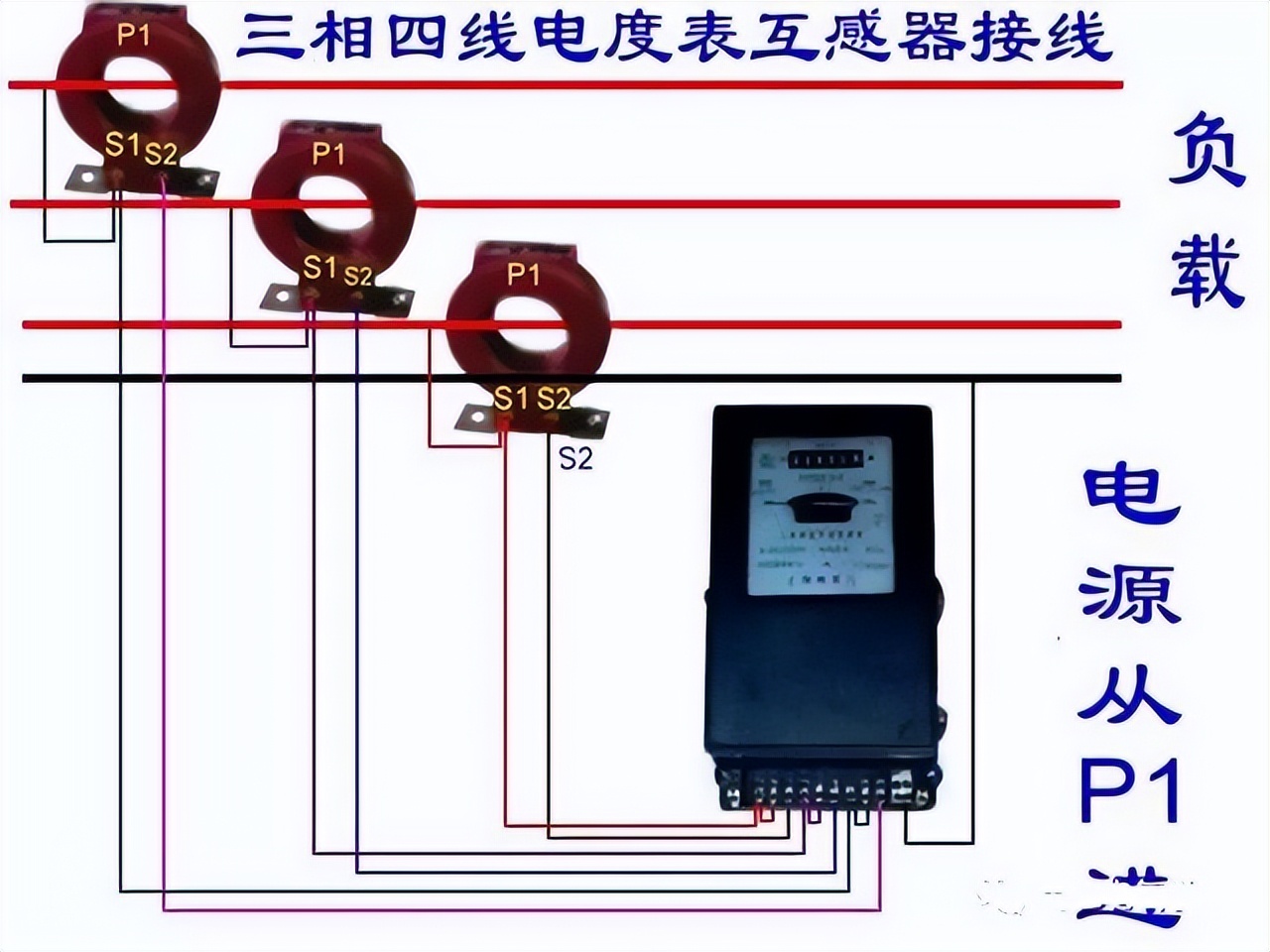

三相四线电度表互感器接线

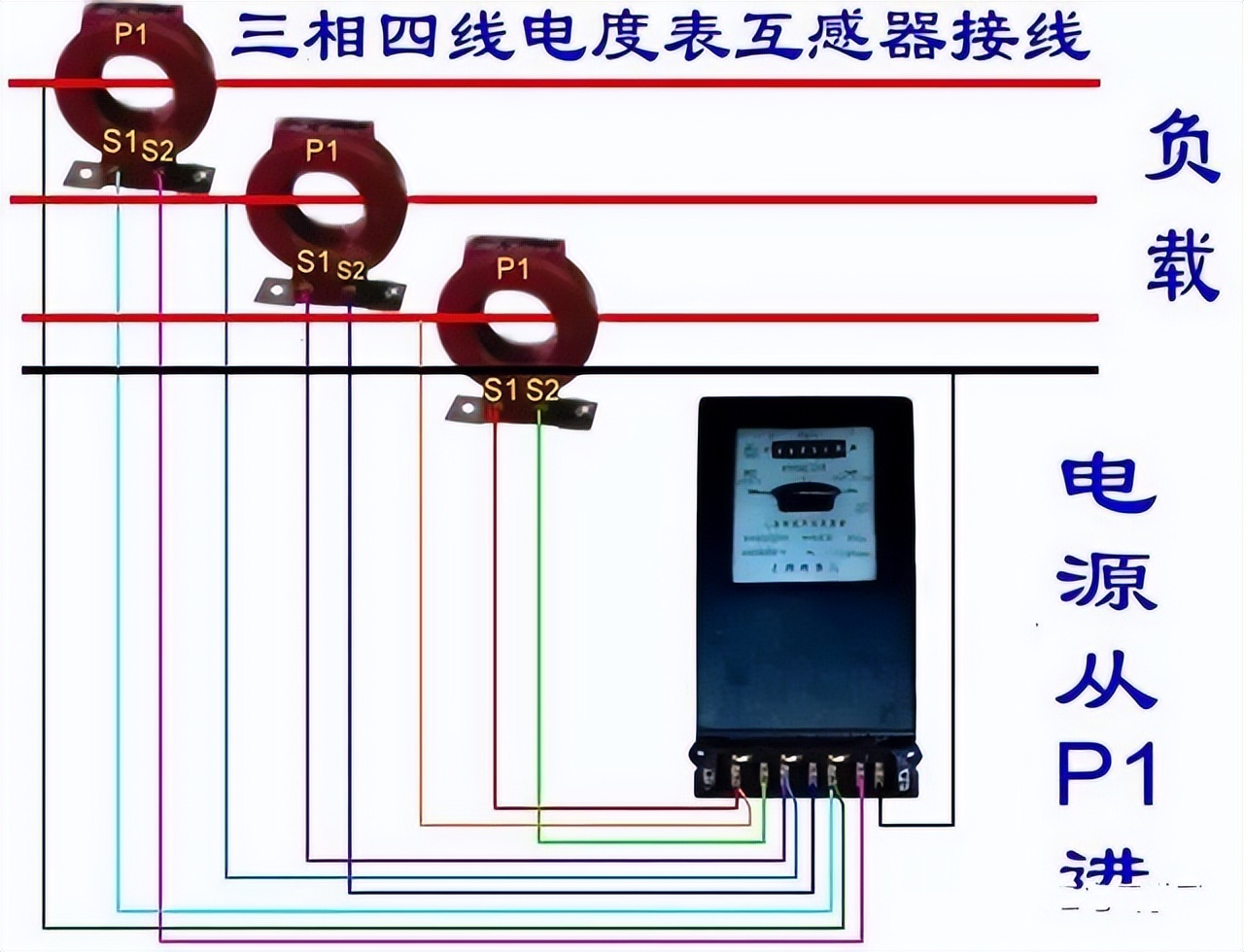

电源线从互感器P1进的接线方式

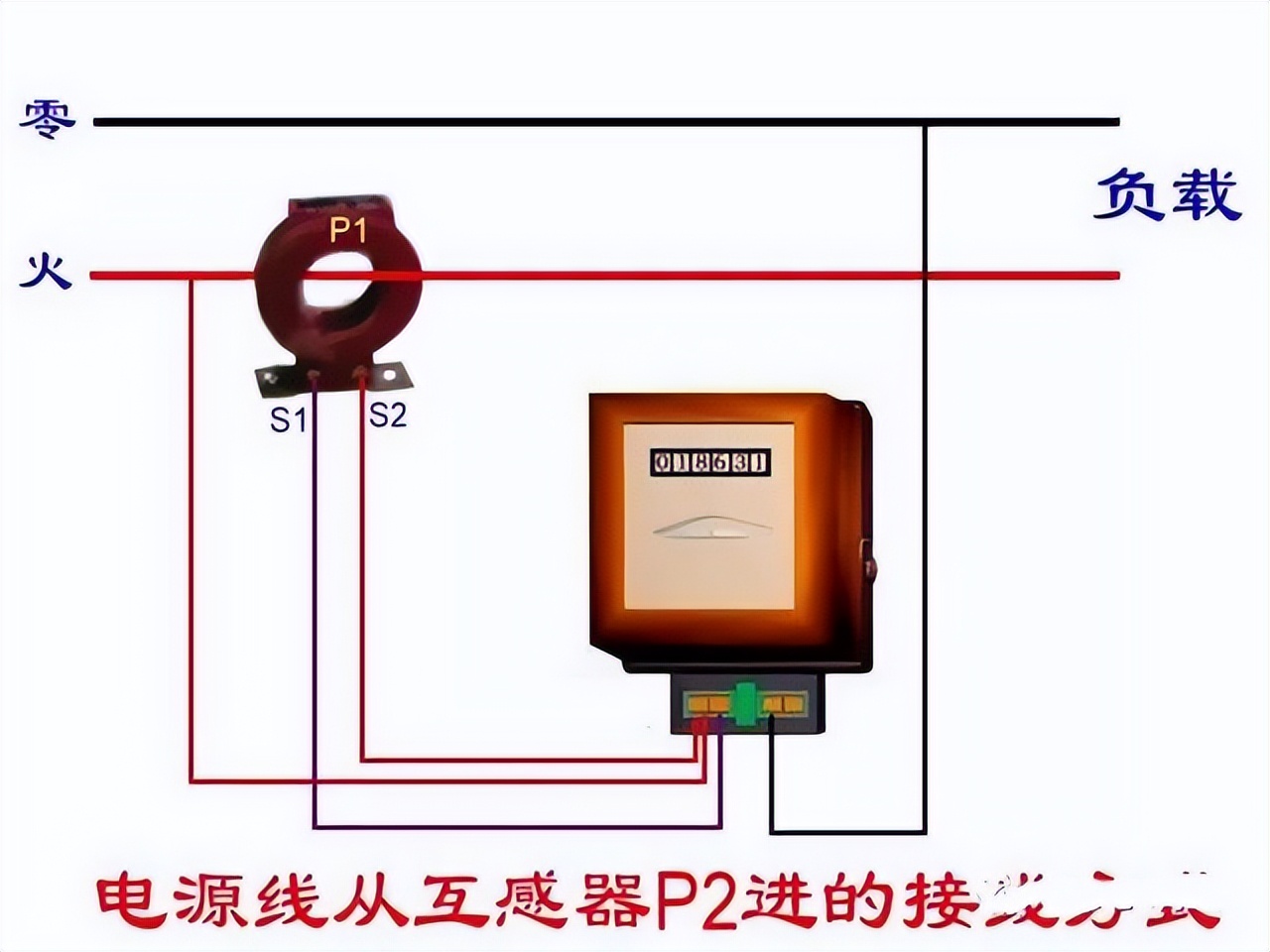

电源线从互感器P2进的接线方式
三相四线电度表互感器接线

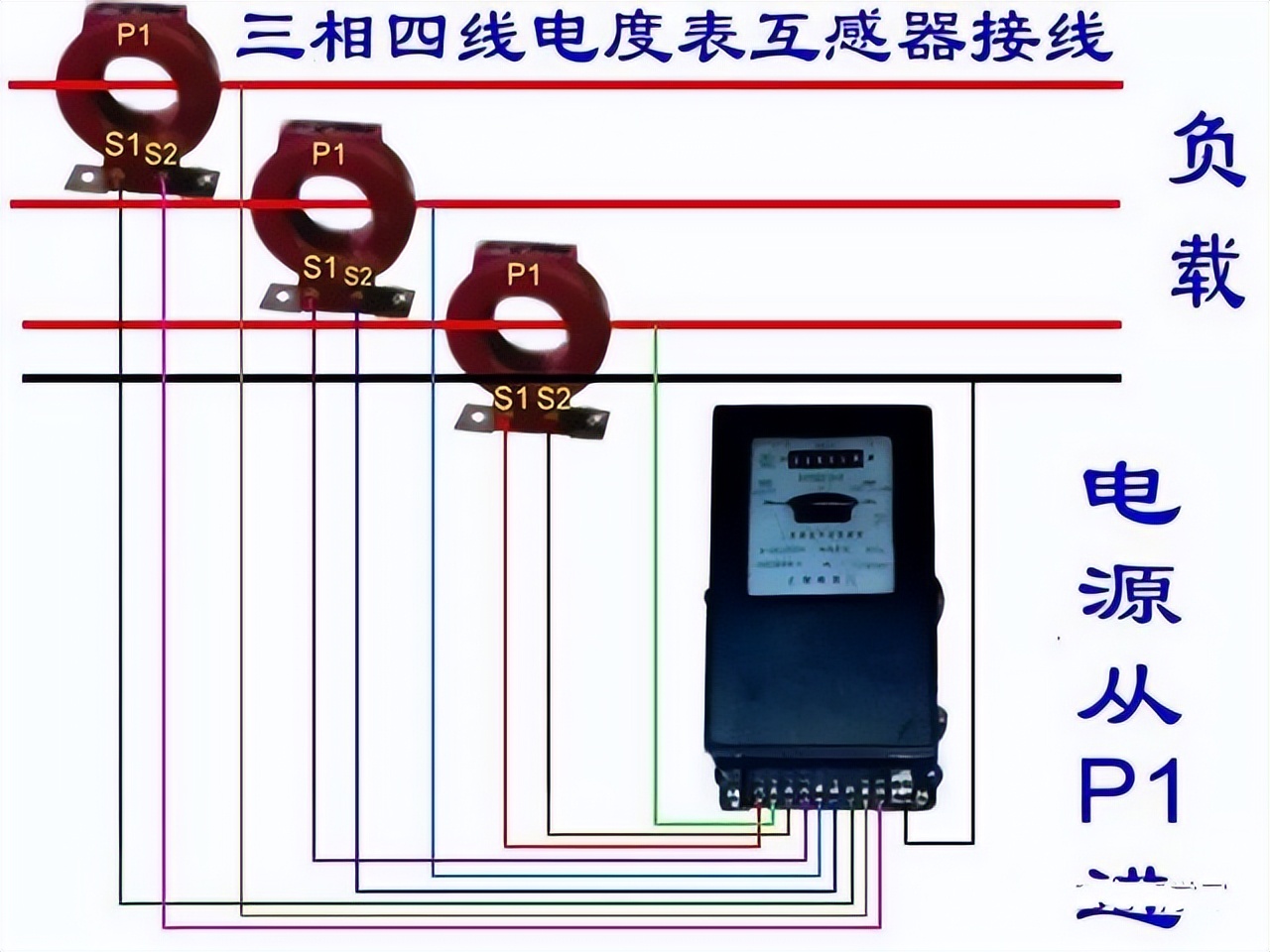

电源线从互感器P1进的接线方式
三相三线电度表接互感器电路
单相电能表的接线
