功能说明：

在工程图中，当选中引线、符号标注线、标注尺寸线等时，就会出现一个或多个蓝色小圆点，选中小圆点后，按住鼠标Alt键可以实现多种状态的变更，譬如移动引线的位置点、添加折线、脱离对齐关系等非常方便实用。

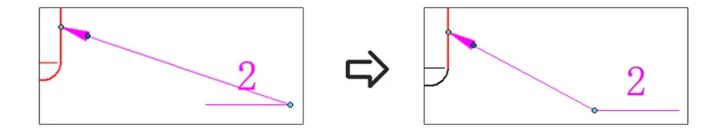

改变引脚点位置

选择标注文本线或者间接标注尺寸后出现小蓝点，选中后按Alt键可以改变引脚位置，如下图所示；

添加折线段

选择引线后，按Alt键点击线段，可以增加节点，将直线段改为折线；

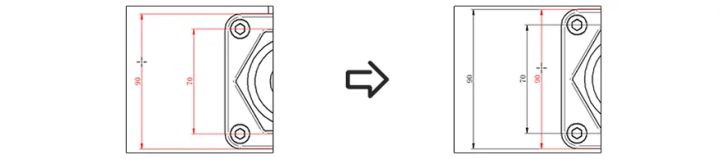

脱离对齐

标注尺寸或符号标注有对齐关系时，按住Alt键可以脱离对齐关系，如下图；

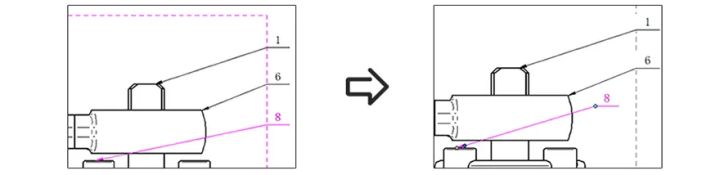

改变指示点

符号标注的箭头顶点，可以按Alt进行拖动，从而改变零件引用序号；
