华夫饼图Waffle Chart：

一般情况下，表达某一事物占其总体比例，我们会采用饼图、圆环图或堆积条形图、堆积柱形图的样式。但是，我们偶尔也可以采用单元格内的百分比图表这种样式来表达，比如下面下图

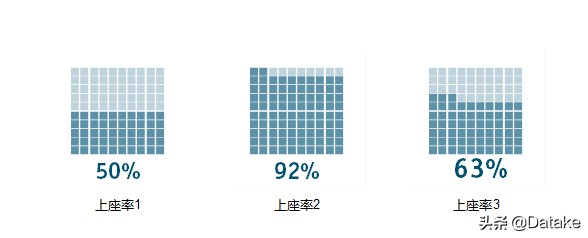

华夫饼图

这类图形就是华夫饼图，这是一种信息图表风格的单值百分比示意图，阅读起来比较轻松。它用实点和虚点来反映这个百分比的数据信息图，其特点是形式比较新颖，但是信息密度低。

比如上图可以直观的呈现完成的百分比情况：每个图里共有 100 个格子，每一个格子代表1%，可以清晰呈现其数据指标。

这种单子百分比图表比较常见的形式是对点方块的形式是方块，当然也会有原点的形式。

本期将介绍三种华夫饼图的制作方法：

①用Excel条件格式制作华夫饼图

②用字符制作华夫饼图

③利用散点图构建类华夫饼图信息图

用Excel条件格式制作华夫饼图

原理：利用单元格条件格式突显不同颜色

步骤1：构建10*10正方形

1个列宽单位约等于6.33个行高单位（行高的单位是磅值、列宽的单位是字符）

步骤2：正方形单元格分别设置数据，1%-100%，10*10格式

辅助公式：=1-ROW(A1)*0.1+COLUMN(A1)*0.01

完成数值设置并设置字体颜色与背景色一致。

步骤3：设置条件格式

使用公式确定要设置格式的单元格，单元格颜色及字体颜色都要设置

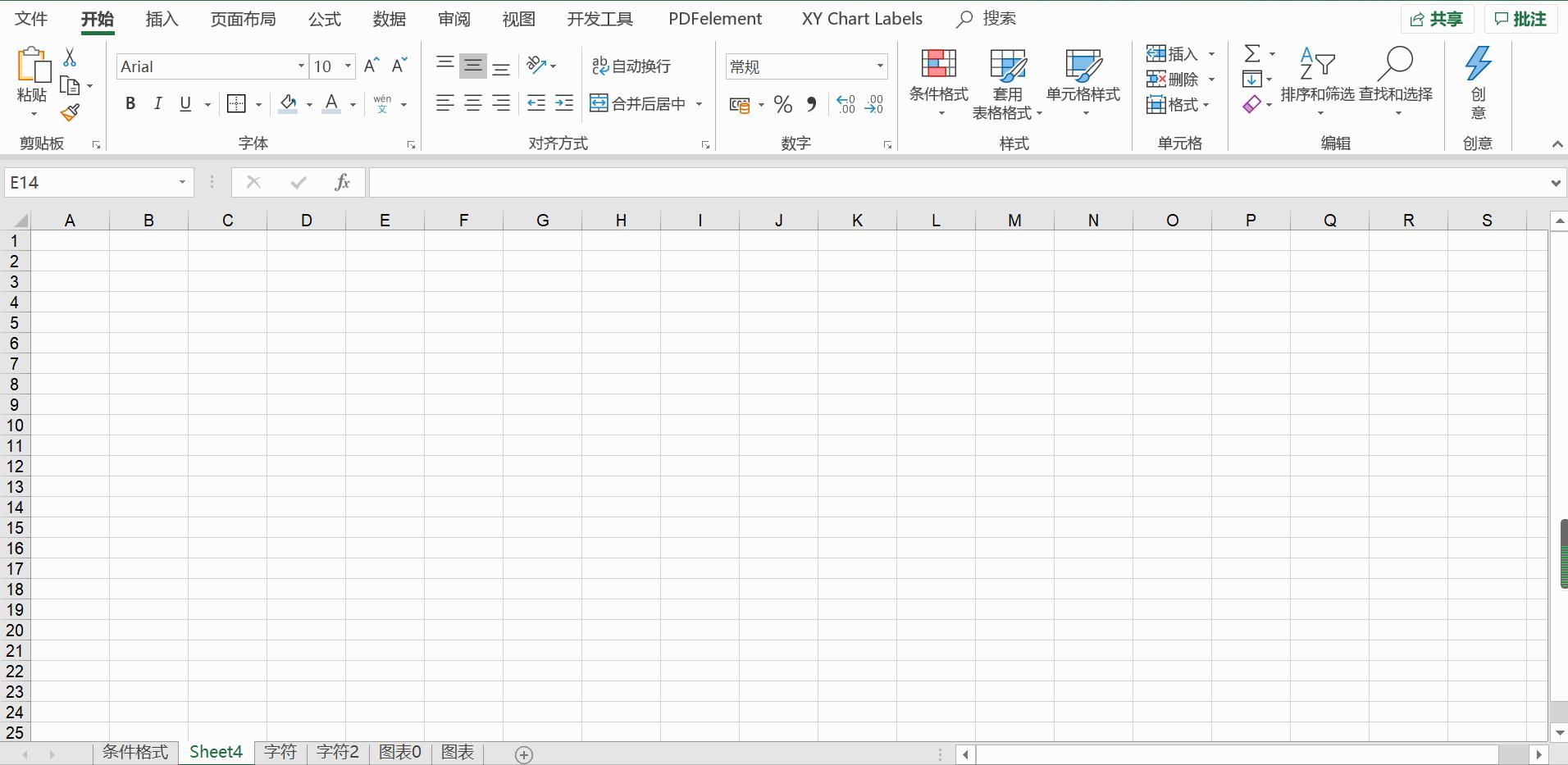

条件格式绘制华夫饼图

用字符制作华夫饼图：利用REPT函数进行绘制，制作简单，方法巧妙

原理：类似于REPT函数制作表类的条形图

步骤1、找到合适的符号

插入-符号-几何图形符，选择【●】、【■】等符号

像我们在那个亚马逊买书，那输入的分子形成了☆符号来算出来

步骤2：用好REPT函数绘制华夫饼图

设置为汉字字体调整行间距：内置的格式使得产品的行间距太大，看起来跟那个距离差的太远，我们把这个字体呢设置为汉字的

自动换行及顶端对齐：对于顶端对齐的话会好看一起，字符排列更整齐，更符合华夫饼图的排序规则

调整列宽：华夫饼图是10*10形式的，因此需要调整列宽使字符呈10*10正方形排列

字体颜色设置：建议设置为深色系

步骤3：绘制浅颜色的阴影衬底形式

设置100个字符，并调整字体、对齐方式、设置好列宽等，字体颜色设为浅色系

步骤4：复制步骤2中的图，并黏贴复制到设置好的阴影衬底上

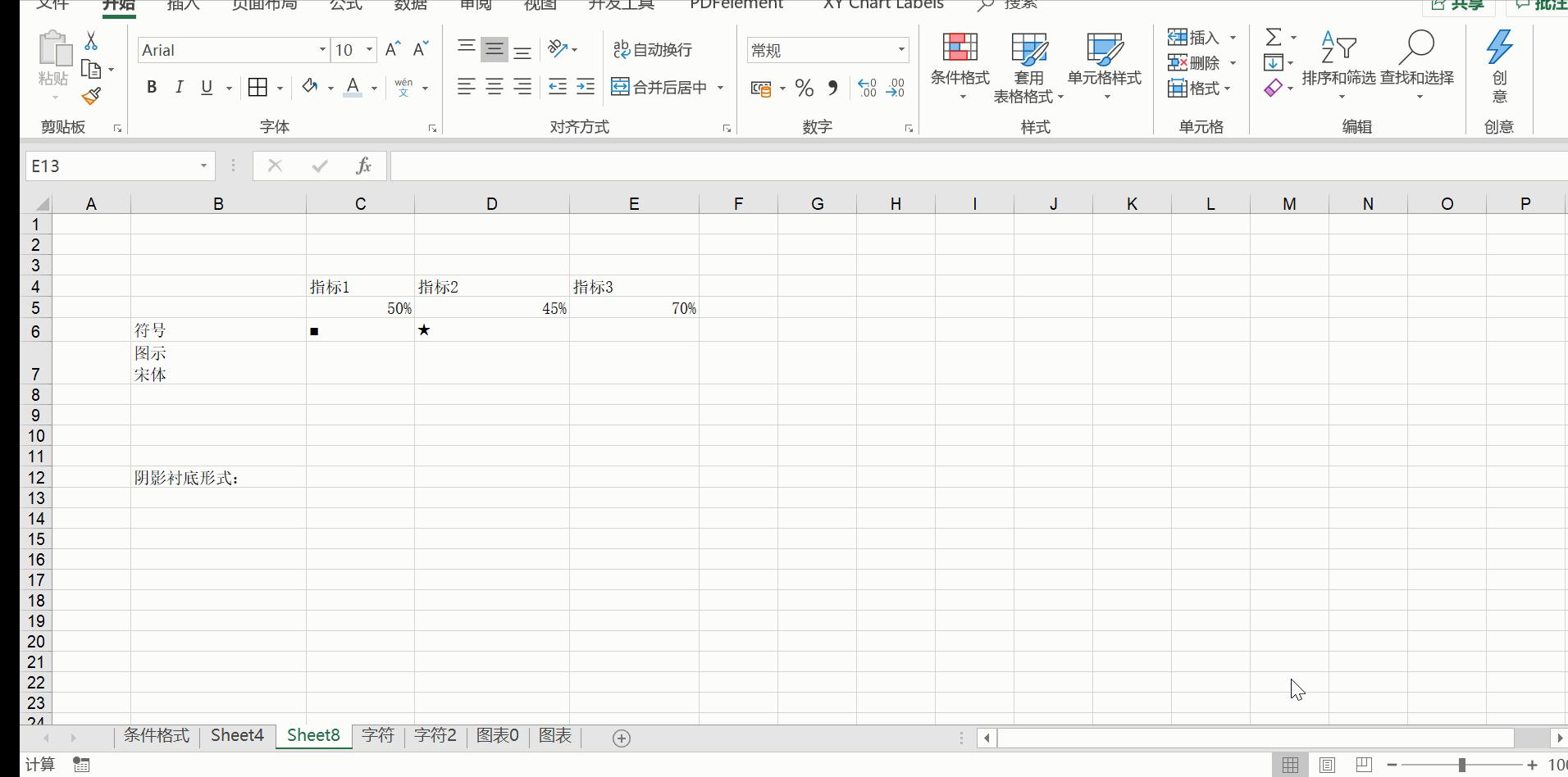

利用字符绘制华夫饼图

创建散点图绘制华夫饼图

原理：本质上是一个小图表，2组散点图，一组是实点、一组是虚点。

步骤1：构建数据

首先准备三列100行数据，行号依次从1到100

x：从1到10，再从1到10，共计10组，这样就有10*10

y：=IF(B19<=$C$16*100,INT((B19-1)/10)+1,NA())。

当这个行号小于指标取值的时候，Y的取值就是1，10个1，到10个2....，

当行号大于指标值的时候显示NA()

y':=IF(B19>$C$16*100,INT((B19-1)/10)+1,NA())

当行号小于指标值的时候显示NA()；

当这个行号小于指标取值的时候，Y的取值就是1，10个1，到10个2....，一直到10个10；

步骤2：绘制散点图：

插入并选择图表类型【散点图】，并完成固定xy轴最大最小刻度、隐藏X轴Y轴等格式化动作

步骤3：图表美化

选择并设置两种不同的颜色

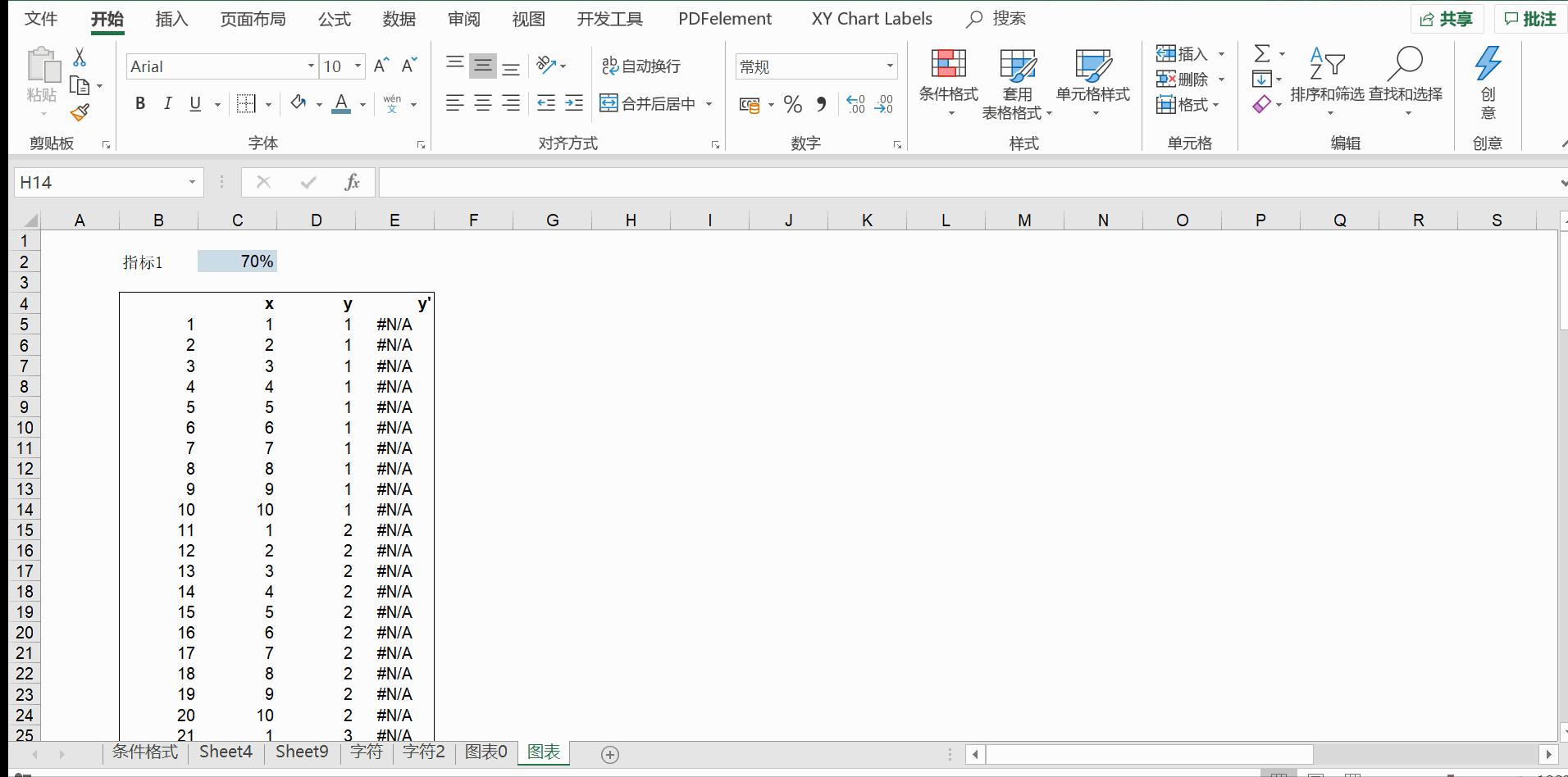

创建散点图绘制华夫饼图

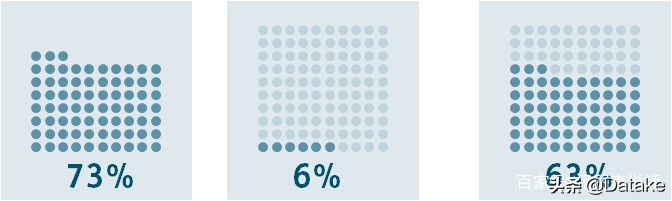

图表型华夫饼图

视频加载中...

以上为今天介绍的3种Excel华夫饼图的制作方法，欢迎大家留言评论。
