某石化企业发生“晃电”，因外电网架空线遭受雷击，发生A相接地短路，致使12套乙烯装置和机泵跳闸停车，继而引起裂解炉裂解气管线爆炸起火，造成了千万元经济损失，带来了不良的社会影响。

在讨论之前，我们需要先明白什么是晃电？

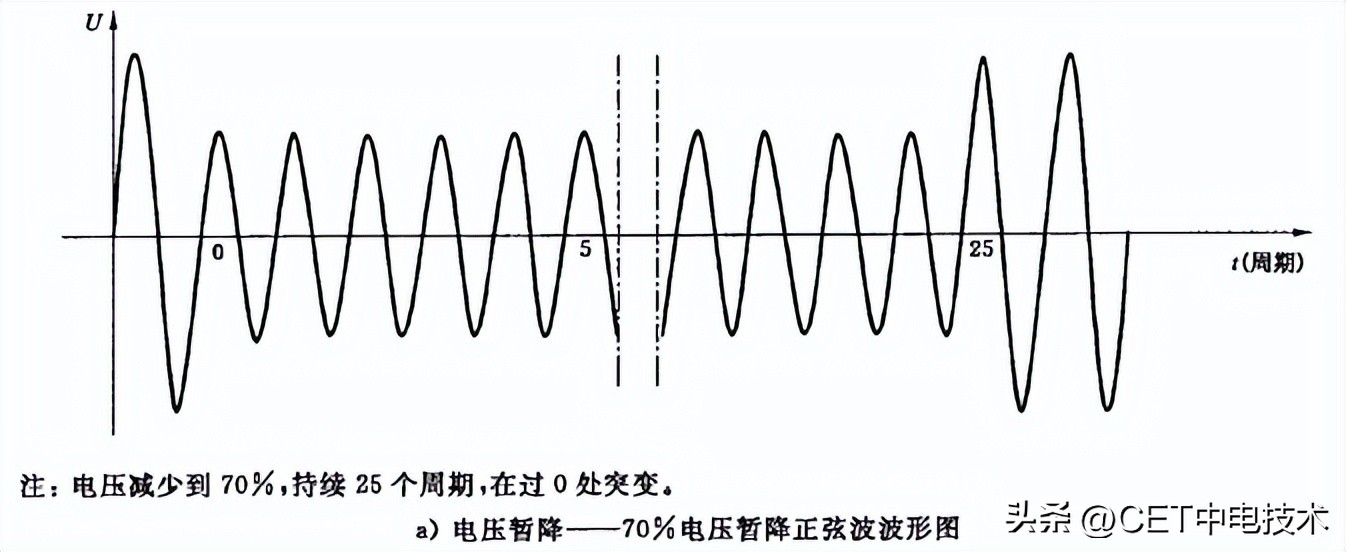

电力系统由于雷击、短路、设备故障、大容量设备启动、变压器电容器组投切、双电源切换、备自投或重合闸动作等原因，均可能造成供电电压有效值快速下降至额定值的90%~10%，持续时间为10ms到1min，这种现象称为“电压跌落”，又称“晃电”。

“晃电”作为很严重的电气事故，对企业会造成重大危害。如导致交流接触器释放，大批电动机跳闸、设备停机，造成生产及设备事故；生产工艺条件被破坏，带来诸如安全、原料浪费、效益低下等问题，造成严重的经济损失；还会导致工艺联锁混乱，抗晃电能力更差。

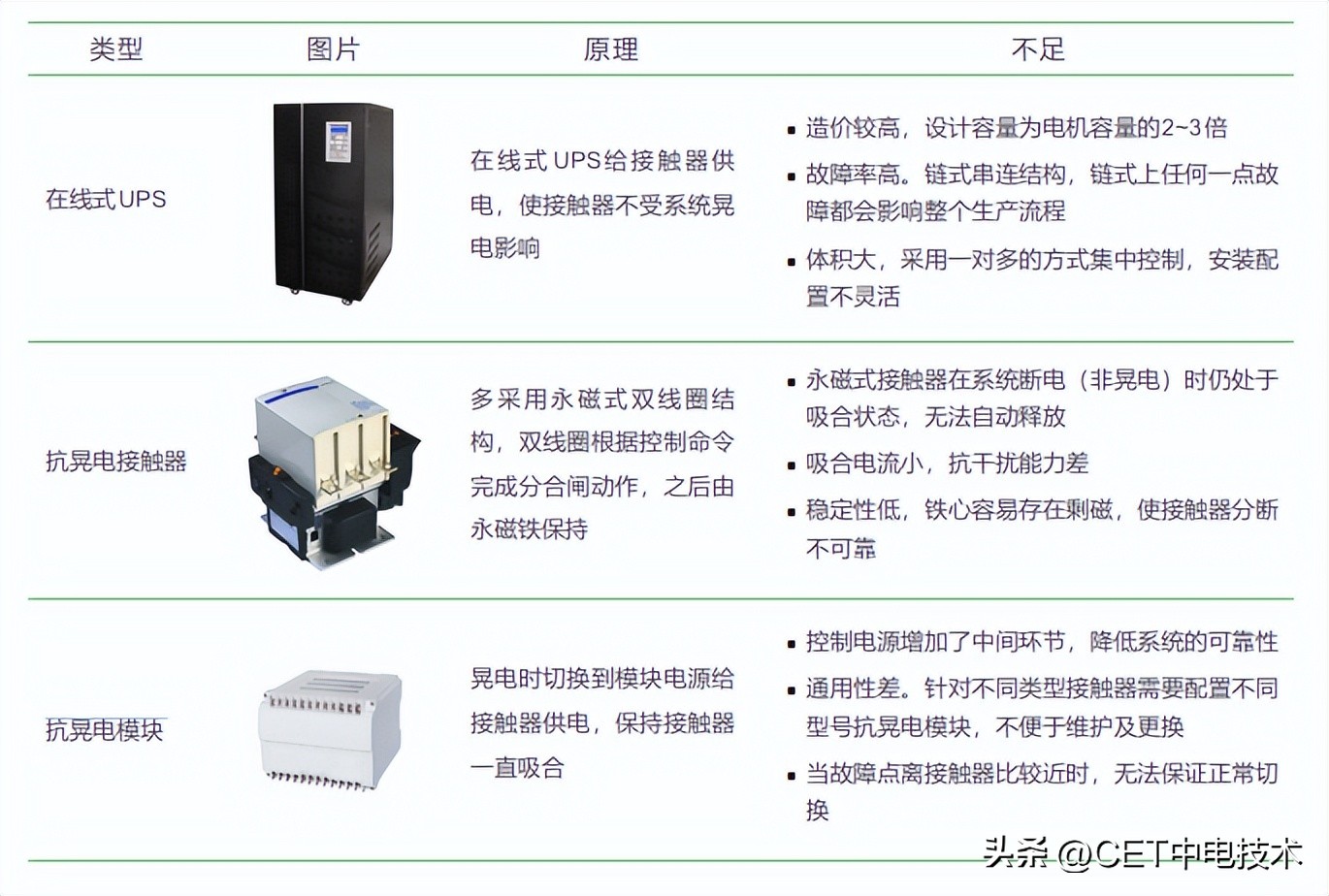

常见的几种抗晃电有如在线式UPS、抗晃电接触器、抗晃电模块等。下面小编整理了一下几种常规抗晃电的原理及其不足之处，以供参考。

“晃电”经常发生在工业领域，如石油、化工等企业对供电可靠性要求高，亟待提高抗晃电能力，上述的抗晃电方案并不能有效的、全面的进行预防，我司（CET中电技术）凭借多年来在低压电动机保护及控制领域积累的丰富经验，自主研发了PMC-550系列低压电动机保护控制器。

PMC-550系列产品能够快速识别系统瞬时晃 电，可与接触器、软起动器、变频器等配合实现完善的抗晃电控制功能，有效避免系统晃电时接触器脱扣的情况，根据现场情况提供解决方案，保证生产无忧进行。以下分几种情况介绍一下：

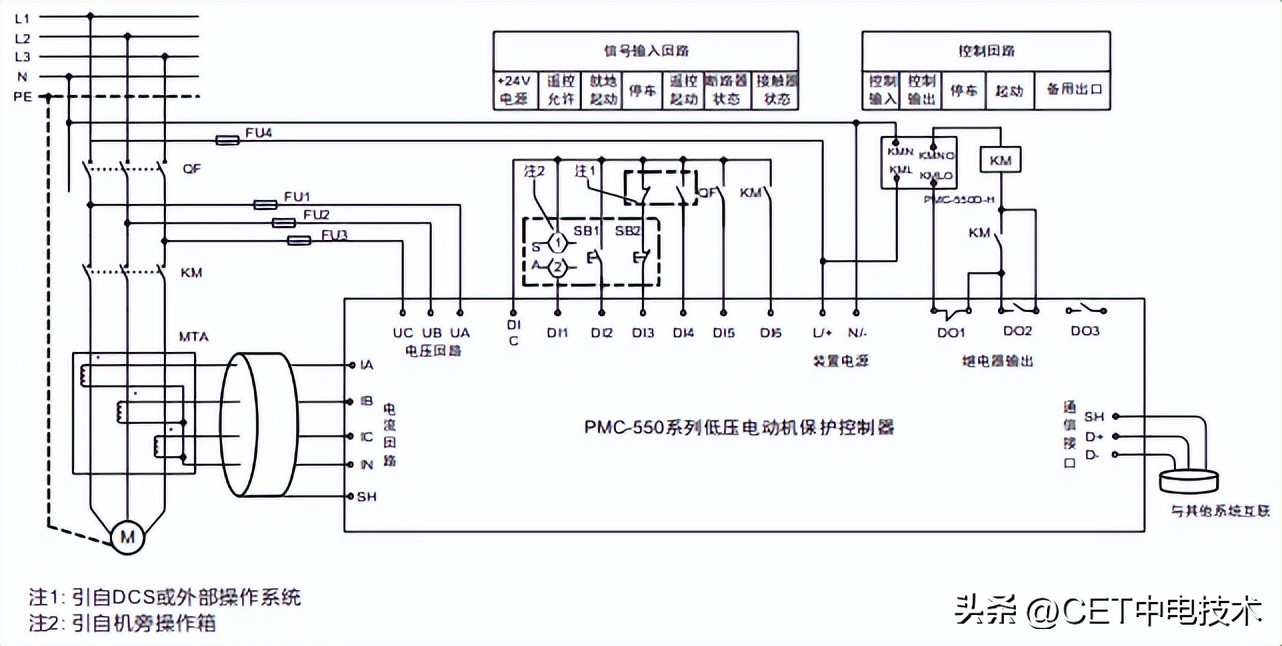

（1）与接触器配合的抗晃电方案

交流接触器普遍用于低压电动机控制回路，电动机正常运行时遭遇电源瞬时失压，接触器就会释放，当电源恢复后需 要人工恢复电动机运转，导致运行中电动机不必要停机，使生产中断，给自动化连续生产企业造成一定的经济损失。PMC550系列低压电动机保护控制器能配合接触器，避免工艺流程全线停机。整个过程无需人工起动电动机，保证企业自动化 生产连续进行。

（2）与软起动器配合的抗晃电方案

软起动器用于各种泵类负载或风机类负载，当系统遭遇瞬时欠压或失压，软起动器自动关闭，电源恢复后需人工起 动。PMC-550系列低压电动机保护控制器能配合软起动器控制电动机，系统晃电恢复后，保护控制器通过继电器出口复归 软起动器。保护控制器能准确判断出软起动器关闭是因电源失压，并且有来电闭锁的功能，因此极其可靠。

（3）抗晃电+分批再起动方案

PMC-550系列低压电动机保护控制器具有抗晃电、分批再起动混合控制功能。对于瞬时晃电，保护控制器快速起动电机保障生产连续。若电源失压时间较长，大批电动机同时起动会对电源造成较大冲击，为保障生产安全，根据设置实现电 机分批再起动，恢复生产正常运行。
