薄膜电容关键特性
由于薄膜电容以下特点,输入滤波电路中经常会用到薄膜电容:
01 薄膜电容对比其他类型的电容的优势
- 更低的寄生效应,
- 在温度和频率上表现出非常稳定
- 耐高纹波电流能力
- 自修复特性

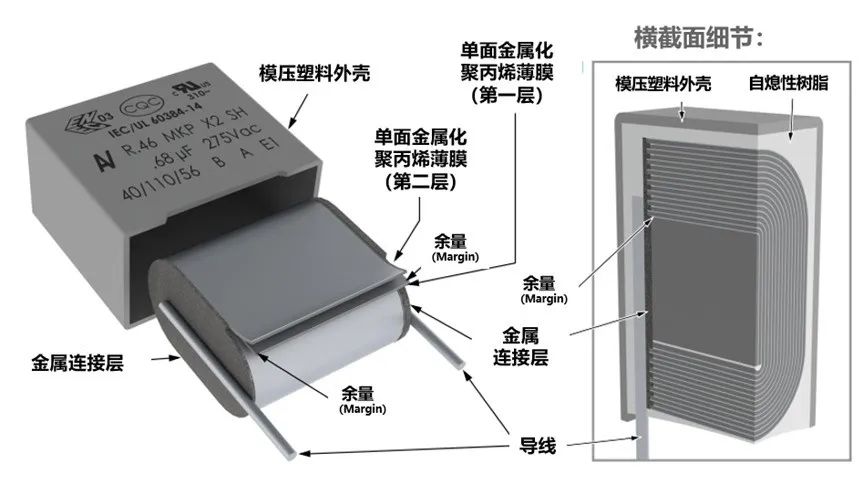

图 1 薄膜电容结构(图片来源于Yageo的R46系列 的数据手册)
当有强制性的特殊安全要求时,该特性保证了整个产品工艺链的高可靠性。其他技术虽然也可以制造可靠的电容。但在制造后,如在PCB或设备安装过程中,可能会出现其他问题。此外,薄膜电容器的故障模式是容值下降或开路模式,这使得它们非常适合需要安全和可靠性的场合。
然而,不同电介质材料的薄膜电容的特性,也会有所不同。比较全面不同介质类型的薄膜电容,其耐温表现以及高频应用下的表现都不一样。了解每种薄膜材料的优缺点,才能更好地找到适合项目的薄膜电容。
02 薄膜电容四种常见电介质材料对比
薄膜电容,常见的4种电介质材料:
|
简写 |
英文名 |
中文名 |
|
PET |
Polyethylene Terephthalate |
聚对苯二甲酸乙二醇酯 |
|
PEN |
Polyethylene Naphthalate |
聚萘二甲酸乙二酯 |
|
PPS |
Polyphenylene Sulfide |
聚苯硫醚 |
|
PP |
Polypropylene Metallized |
金属化聚丙烯 |
03 Digi-Key介电材料选择

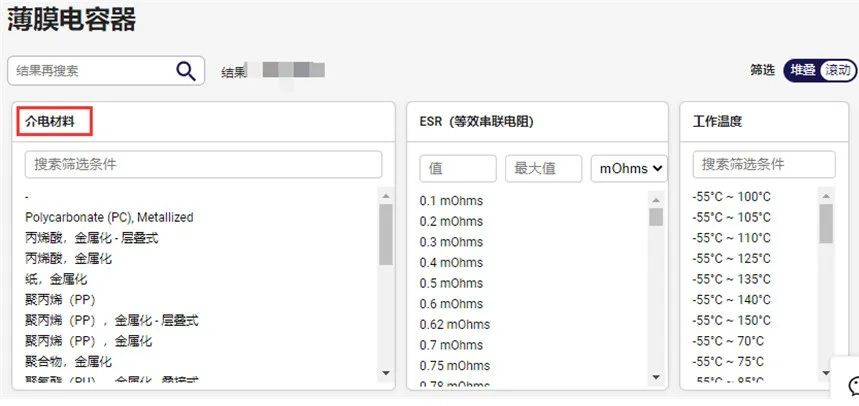

在Digi-Key网站,可以根据产品的介电材料来选择合适的 薄膜电容

- Digi-Key薄膜电容(直插封装)
- Digi-Key薄膜电容(贴片封装)
1 四种电介质材料特性对比:
|
材料 属性 |
PP |
PET |
PEN |
PPS |
|
优势 |
在特定温度频率范围内,高电流、高电压稳定性 |
高容值密度 高工作温度 |
高容值密度高工作温度 |
非常稳定 精密公差高 工作温度 |
|
限制 |
高温不适合 |
高频率不适合 |
高频率不适合 |
高成本 |
|
应用 |
交直流高功率脉冲X&Y EMI抑制 |
直流和交流低功率 旁路、隔离 耦合与去耦 定时和滤波器 |
直流低功率旁路、隔离耦合与去耦定时和滤波器 |
直流低功率高温 定时,过滤器振荡电路 |
(资料来源于Yageo)
2 四种电介质材料属性数对比:
|
属性 |
PP |
PET |
PEN |
PPS |
|
介电常数(1kHz) |
2.2 |
3.3 |
3 |
3 |
|
商业最小厚度(um) |
1.9 |
0.7 |
1.4 |
1.2 |
|
DF(%在1kHz时) |
0.02 |
0.45 |
0.33 |
0.05 |
|
Tcc(Dc/c)-55°C to +125°℃ |
+1,-3% |
-5,+12% |
-2,+3% |
±1% |
|
最低温度(°c) |
-55 |
-55 |
-55 |
55 |
|
典型最高温度(℃) |
105 |
125 |
125 |
125 |
|
最大延伸温度(c) |
125 |
150 |
200 |
20o |
|
介电击穿(v/um) |
400 |
280 |
300 |
220 |
|
熔化温度(c) |
178 |
254 |
266 |
283 |
|
回流和多次回流 |
不适用 |
245 |
245-255 |
260 |
|
自恢复 |
高 |
中 |
中-低 |
低 |
|
典型工作电压 V/um |
60-220 |
50-70 |
50-70 |
13-50 |
|
最大 DC 电压 |
2000 |
1000 |
250 |
100 |
(资料来源于Yageo)
根据这个表格,可能会发现PET或许是电压、温度和介电常数最佳组合的材料。同时PET也是最常见的薄膜电容介电材料,耐高低温,我们也称他们为涤纶电容(Polyester Capacitor)
3 容值随温度频率的变化:
薄膜电容的容值受温度的影响。根据用作电介质的塑料膜的类型,容值得变化率会有所不同。
使用PPS,容值几乎不会发生变化。
对于PET,这种变化的特征是正温度系数,
而对于PP,则是负温度系数。

图 3 不同材料薄膜电容,容值随温度频率变化 (图片来源于TDK)
也有复合电容器使用具有相反热系数的材料组合来稳定电容。电容也会根据频率而变化,如下图所示。PPS的一个特点是它的热特性和频率特性都很好。
4 tanδ随温度频率的变化:
tanδ反应的是电容电介质内单位体积中能量损耗的大小,tanδ越小,说明薄膜电容的品质越好。
如何计算tanδ
电容等效串联电阻(ESR)是一个很重要的参数, 我们可以通过物料损耗角(δ)的相关信息来计算ESR值。
电容的总复阻抗在实-复数平面上表示为实数分量(ESR)和复数(无功)分量的矢量和,用以表示“理想”电容(ESR等元素在所有实际分量中均混合使用)。总阻抗与其复数分量之间的角称为“损耗角” (即tanδ ),该数值用于概括电容总阻抗的理想和非理想分量之间的比值。

根据tanδ,我们可以通过下面公式计算出计算电容ESR。

tanδ随温度频率的变化
tanδ倾向于随着频率增加而增加, 但随着温度增加对于PP材质薄膜电容最不明显。

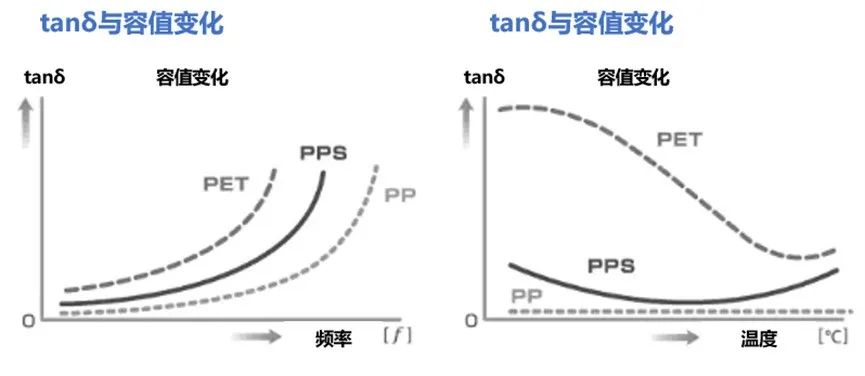

图 4 不同材料薄膜电容,tanδ随温度频率变化 (图片来源于TDK)
因此,PP材质薄膜电容适用于大电流应用。
小贴士:薄膜电容使用时的注意事项-额定电压
额定电压即恒定基础上施加到电容器的最大电压。额定电压可用于直流和交流。对于薄膜电容,直流和交流额定电压通常在几十到几百伏的范围内。用于电力系统的高压类型的交流电压额定值可以到几千伏或更高。
交流额定值是假定仅用于处理交流电流的电路中的电容电压。当用于交流时,如果施加的电压超过一定水平,则会发生电晕放电。持续电晕放电可能导致绝缘击穿。由于额定电压有随温度升高而下降的趋势,因此必须选择具有余量的电容。

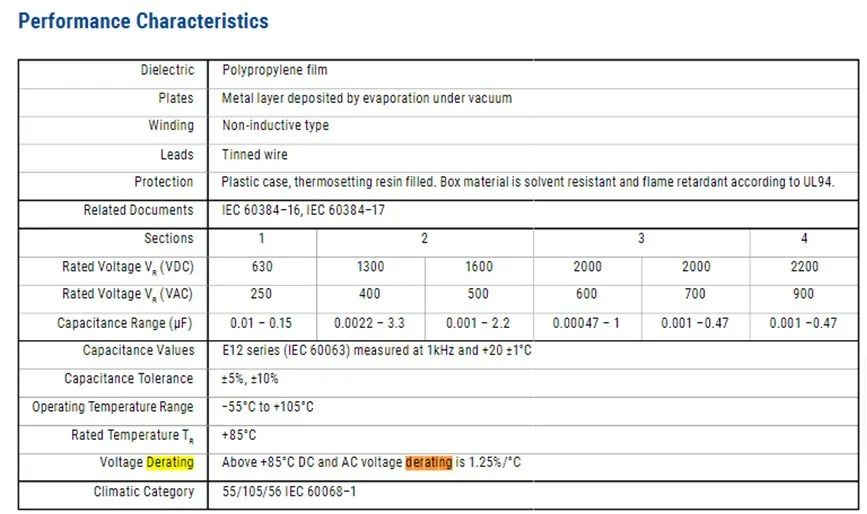

我们以 R74 系列举例:

在R74数据手册中,我们可以看到,当温度超过85度时,额定电压每升一度,建议降低1.25%
高频电流或纹波电流会导致薄膜电容的自发热。通常温升可能会保持在5至10°C之间,但必须注意环境温度加上自加热温度不得超过电容器的使用范围。
5 最后总结一下:
|
介质材料 |
特性总结 |
|
PET |
最常见的薄膜电容器。耐高温和低温,成本低。 |
|
PEN |
高容值密度,高工作温度。 |
|
PPS |
良好的耐热性和热特性,但价格较高。 |
|
PP |
高绝缘电阻,低tanδ(损耗),适用于高电流,但耐热性稍低。 |
多年来,薄膜电容一直用作EMI滤波器中的X和Y 电容,并大量应用在工业和消费者应用中。了解不同材料薄膜电容特性,有助于更快地找到合适的薄膜电容。
小编的话:
作为一种在消费和工业系统中广泛应用的元件,薄膜电容是一种性能优秀的电容器。要选用好薄膜电容,需要对其特性有着充分的了解。相信通过这篇文章的介绍,我们对薄膜电容器件的不同介质以及其对应的特性有了更多的了解。您对薄膜电容的介质、特性和选用有哪些心得和经验? 欢迎留言,分享和交流!
