无线系列：网规操作流程学习笔记整理 第四天

需求

说明

法律法规限制

确认网络所在地所遵循法律法规限制，需要使用哪个国家码。

网络部署现场的建筑图纸

图纸用来设计网规方案。从客户处获取含比例尺信息的图纸并确认图纸的完整性。推荐收集CAD图纸，也可以使用PDF图纸、PNG或JPG格式的图片。

如果没有图纸，需要到现场实际测量后重新绘制带比例尺信息的图纸。

无线网络覆盖区域

• 确认客户要求的VIP区域、普通覆盖区域、简单覆盖区域。
• VIP区域：VIP用户使用的网络区域，网络质量要求高。
• 普通覆盖区：网络主要覆盖区，使用需求多，如办公区、教室、宿舍、酒店房间等。
• 简单覆盖区：网络使用需求较少的区域，如过道、储物室、厨房等。

无线信号场强要求

确认客户对覆盖区域内信号强度是否有要求。通常VIP区域 > -60dBm，普通区域 > -65dBm，简单区域 > -70dBm，就达到满足用户信号强度需求的条件。

接入人数

用于计算当前覆盖区域中的接入终端总数。例如在无线办公场景下，一般按照每人一部手机和一部笔记本考虑，则接入终端数为接入人数的两倍。

终端类型

• 确认终端类型和数量，普通终端如手机、PAD、笔记本电脑，特殊终端如扫码枪、收银机等。
• 确认各终端MIMO类型的占比，用于估算AP性能。此项基于客户的技术能力，如果能提供则收集，不能提供则按照2x2 MIMO计算。

带宽要求

确认网络承载的主要业务类型和每个用户的带宽需求。

覆盖方式

确认客户是否有明确要求使用室内放装、敏捷分布式或室外覆盖。

配电方式

确认客户是否明确要求哪种供电方式，现场有哪些可以使用的供电区域和设施。

交换机位置

WLAN上行有线侧交换机的位置。确认PoE供电距离是否符合要求。

类型

名称

说明

软件工具

WLAN Planner

WLAN Planner是由华为推出的专业无线网络规划工具，用于网规环境设置、设备布放、无线信号仿真和网规报告输出等。

在工勘任务开始前，需要先用WLAN Planner设计一版网规初稿，根据初稿的结果，指导工勘时特别关注的注意点。网规初稿的设计思路与网规设计一致，区别在于网规初稿设计时没有工勘的采集数据做参考。

CloudCampus APP

• CloudCampus APP内置工勘模块，且支持找AP、查终端、看干扰等多个功能。使用APP执行如下任务：
• 查看当前无线环境信道使用情况。

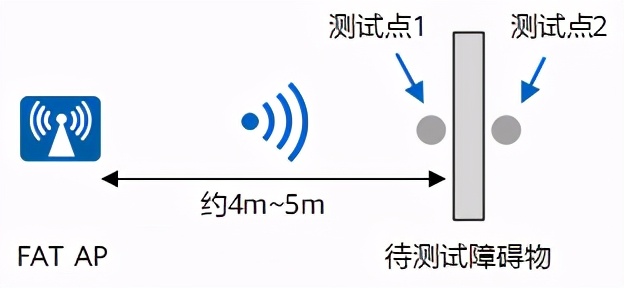

• 测试障碍物衰减，记录障碍物位置、类型和衰减值。
• 在图纸上增加图片和文字类的标注信息。
• 修改图纸比例尺、楼层属性。

高德地图/Google Earth

在部署室外网络场景时使用，用于标记AP经纬度、查看障碍物、确认项目现场环境等。

硬件工具

室内测距仪

在部署室内网络场景时使用，用来测量AP安装位置高度、AP和障碍物间距、场馆长宽高信息等。

相机

记录站点环境情况，如AP安装环境，WDS场景站点障碍物信息等。

测试用AP（含配套电源及支架）

• 室内场景配合CloudCampus APP进行障碍物衰减测试，建议携带。 请注意携带测试FAT AP时，需要同时携带：
• 电池：用于给测试AP供电。
• 落地支架：要求支架可升至2m，用于模拟AP吸顶安装场景。

其他工具

建筑图纸

提前打印建筑图纸，方便现场工勘使用。

工勘信息

信息记录样例

说明

楼层的层高

普通室内楼层高度3m~5m。

如存在镂空区域、大厅或者报告厅，需要使用测距仪测量层高信息并记录。

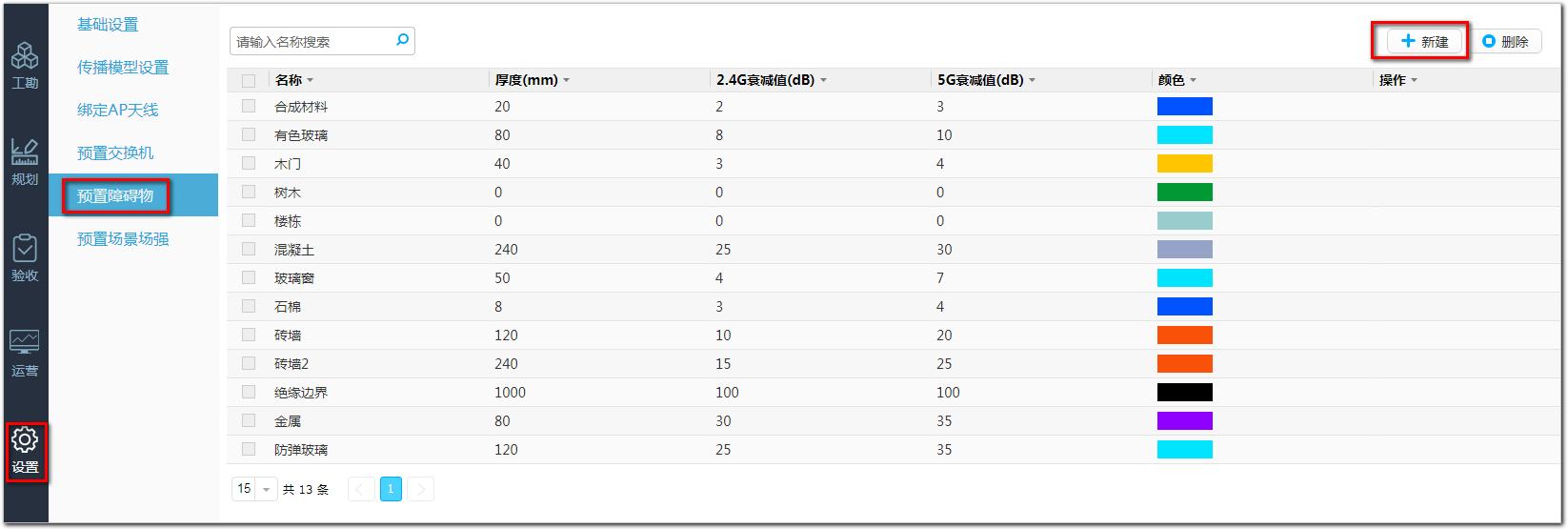

建筑材质及衰减

240mm砖墙（2.4GHz频段15dB衰减，5GHz频段25dB衰减）。

获取现场建筑材质的厚度及衰减值，如有条件可现场测试衰减。

干扰源

有其他Wi-Fi干扰，干扰源是微波炉。

检测现场是否有干扰，包括手机热点，其他厂家Wi-Fi，非Wi-Fi干扰（如蓝牙、微波炉等）。

可借助CloudCampus APP记录干扰源信息。

新增障碍物

有新增隔断障碍物，已在图纸上标注位置和衰减值。

确认现场是否与建筑图纸完全一致，对于不一致的区域要重点标注，拍摄照片记录。

现场照片

拍照记录全局照片。

全面的拍摄现场的照片，用于记录环境、传递勘测信息。

AP选型

室内放装AP。

根据场景选用室内放装AP、敏捷分布式AP 、室外款型AP或者高密款型AP。

AP安装方式和位置

吸顶安装在天花板下，壁挂安装在墙上。

确定是否能吸顶放装。无法吸顶安装时，考虑挂墙安装或面板安装。

弱电井位置

已在图纸上标注弱电井位置。

在图纸上标注弱电井位置，用于放置交换机。

供电走线

已在图纸上绘制网络走线。

在图纸上标注PoE的供电走线。建议PoE网线长度不超过80m。

特殊要求

漫游丢包率小于1%，时延小于20 ms 。

记录用户特殊需求。

其他

记录其他信息

如有其他信息，收集并记录。
