1.尺寸标注

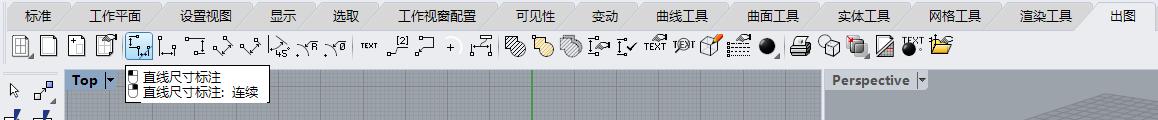

工具如下图所示：

1.1直线尺寸标注

用于建立水平或垂直的直线尺寸标注。

绘制方法：

直线命令，选取第一点与第二点，然后确定尺寸标注位置即可。

命令行选项：

• 注解样式：选取注解样式名称
• 物件：选取要标注的物件。
• 连续标注：连续建立直线尺寸标注。
• 复原：复原上一个动作。
• 基线：从第一点开始继续建立尺寸标注。

1.2旋转尺寸标注

用于建立直线尺寸标注，并允许选择尺寸标注。

绘制方法：

执行命令，输入设置旋转角度，然后选取第一点与第二点，然后确定尺寸标注位置即可。

1.3纵坐标尺寸标注

用于标注一个点从基准点算起的 X 或 Y 坐标。

绘制方法：

执行命令，指定要标注的点，移动鼠标，（上下移动显示原点到点的X轴偏移值，左右移动显示原点到点的Y轴偏移值），指定引线终点，回车。

1.4半径尺寸标注

用于标注圆或圆弧的半径。

绘制方法：

执行命令，选取要标注半径的曲线，指定尺寸标注的位置即可。

1.5角度尺寸标注

从圆弧、两条直线或指定的三点标注角度。

绘制方法：

执行命令，选取圆弧，创建圆弧角度尺寸；

直线命令，选取直线，选取第二条直线，选取尺寸标注位置。

1.6标注引线

用于建立有箭头及可附加文字的注解引线。

绘制方法：

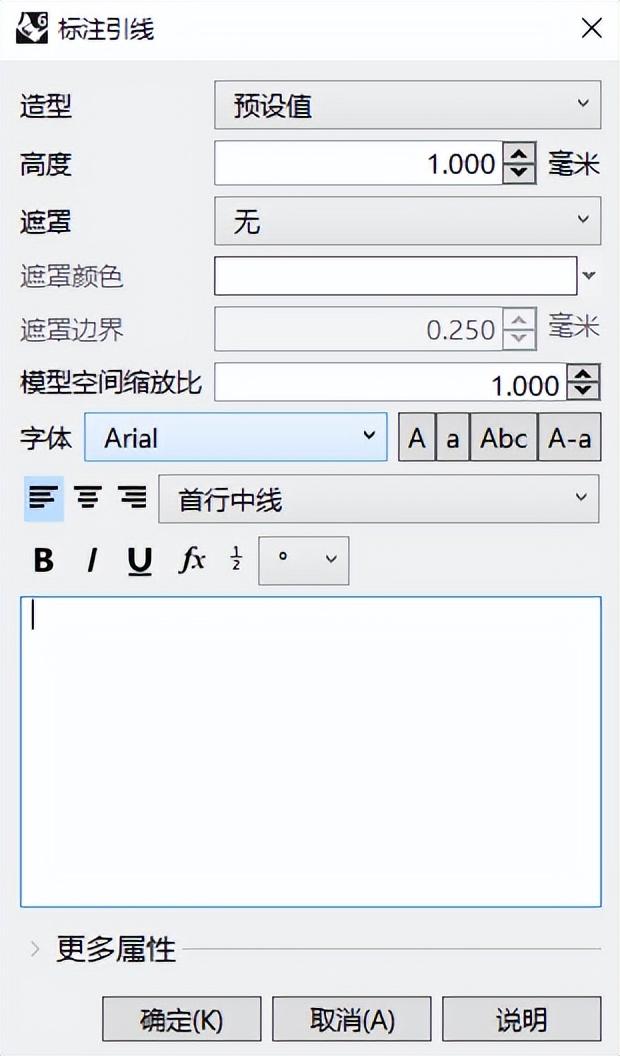

执行命令，指定标注引线的起点，指定引线的折点，回车，弹出标注引线对话框（如下图所示），设置相关参数并输入文字即可。

对话框参数：

• 造型：注解样式名称。
• 高度：设置高度。
• 遮罩：在文字背后加入底色方块。
• 模型空间缩放比：设置元素在模型空间中的缩放比。

1.7 建立文字（文字方块）

用于创建二维的文字。

绘制方法：

执行命令，弹出文本对话框（与标注引线的对话框基本相同），设置输入文字，设置其他参数，确定，指定一个放置的点位置。

1.8注解点

用于创建注解点，注解点在视图中大小是固定的，而且总是正对视图。

工具如下图所示：

绘制方法：

执行命令，弹出对话框，输入文字，确定后指定放置位置。
