保护接零安全文明操作

1. 保护接零安全文明操作要点

（1）在施工现场专用变压器的供电的TN-S接零保护系统（图7-6）中，电气设备的金属外壳必须与保护零线连接。保护零线应由工作接地线、配电室（总配电箱）电源侧零线或总漏电保护器电源侧零线处引出。

图7-6 TN-S接零保护系统

（2）当施工现场与外电线路共用同一供电系统时，电气设备的接地、接零保护应与原系统保持一致。不得一部分设备做保护接零，另一部分设备做保护接地。

（3）采用TN系统做保护接零时，工作零线（N线）必须通过总漏电保护器，保护零线（PE线）必须由电源进线零线重复接地处或总漏电保护器电源侧零线处引出形成局部TN-S接零保护系统。

（4）在TN接零保护系统中，通过总漏电保护器的工作零线与保护零线之间不得再做电气连接。

（5）在TN接零保护系统中，PE零线应单独敷设。重复接地线必须与PE线相连接，严禁与N线相连接。

2. 保护接零安全文明操作施工总结

（1）安装在电力线路杆（塔）上的开关、电容器等电气装置的金属外壳及支架都需做保护接零。

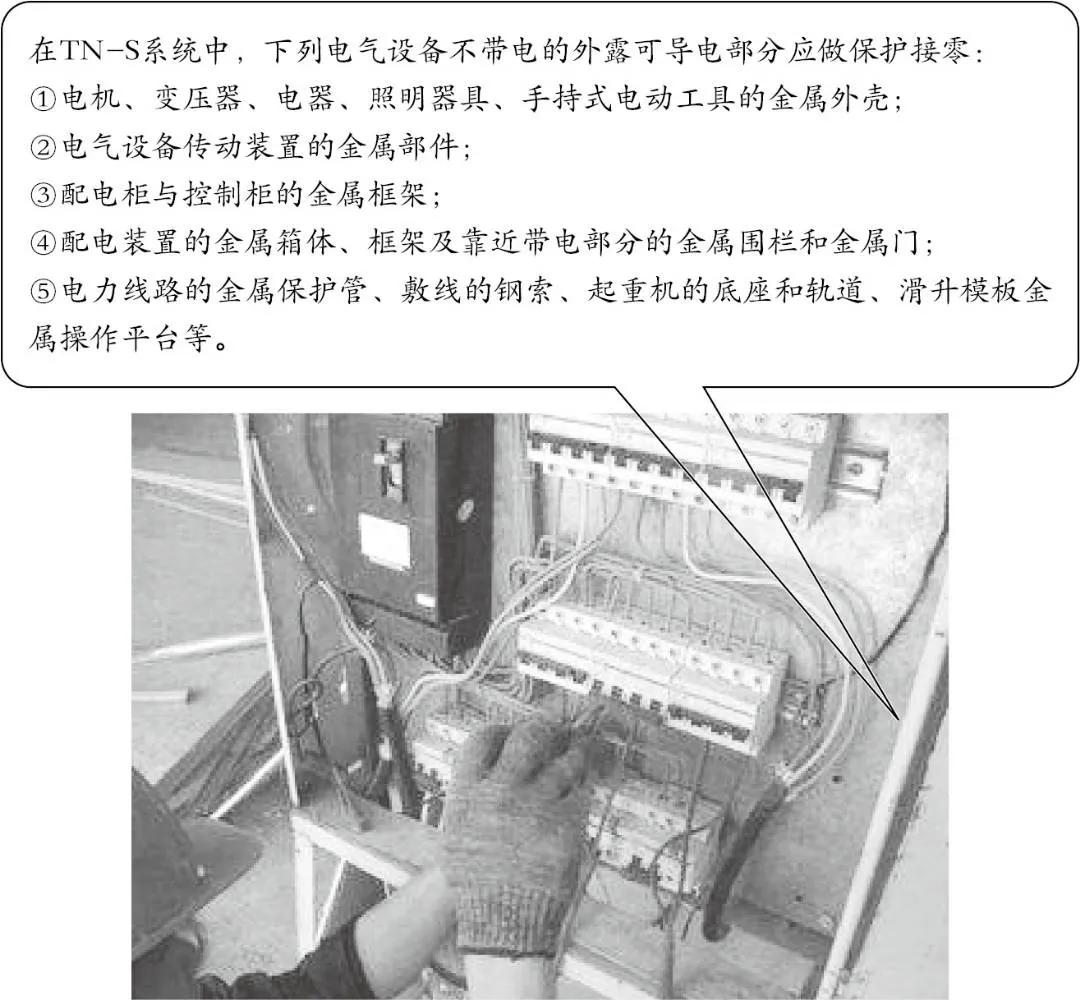

（2）在TN系统中，下列电气设备不带电的外露可导电部分，可不做保护接零：

① 在木质、沥青等不良导电地坪的干燥房间内，交流电压380V及以下的电气装置金属外壳（当维修人员可能同时触及电气设备金属外壳和接地金属的件的除外）；

② 安装在配电柜、控制柜金属框架和配电箱的金属箱体上，且与其可靠电气连接的电气测量仪表、电流互感器、电器的金属外壳。

接地与接地电阻安全文明操作

1. 接地与接地电阻安全文明操作要点

（1）单台容量超过100kV·A或使用同一接地装置并联运行且总容量超过100kV·A的电力变压器（图7-7）或发电机的工作接地电阻值不得大于4Ω。

图7-7 施工现场变压器接地

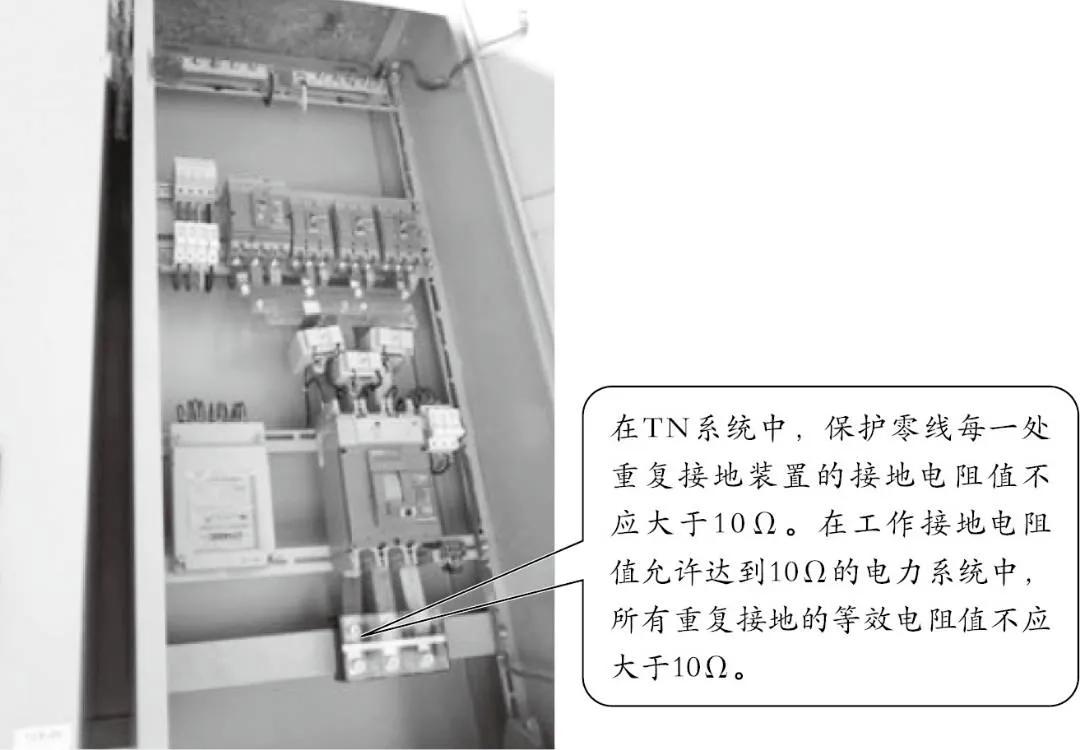

（2）TN系统中的保护零线除必须在配电室或总配电箱处做重复接地外（图7-8），还必须在配电系统的中间处和末端处做重复接地。

图7-8 室外配电箱接地

（3）在TN系统中，严禁将单独敷设的工作零线再做重复接地。

（4）每一接地装置的接地线应采用2根及以上导体，在不同点与接地体做电气连接（图7-9）。

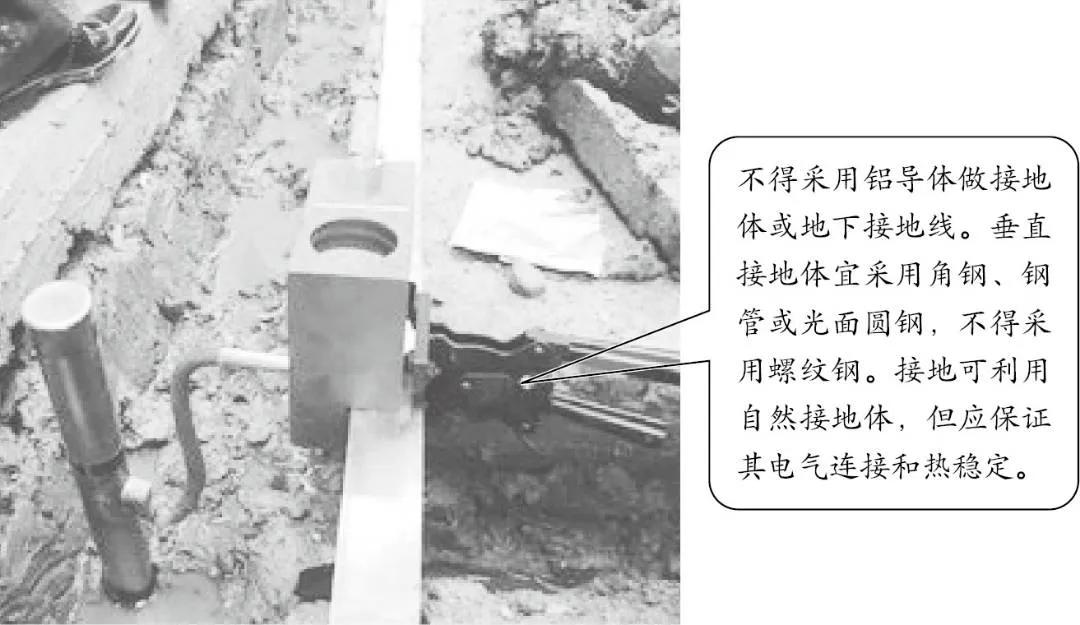

图7-9 接地装置连接

（5）移动式发电机供电的用电设备，其金属外壳或底座应与发电机电源的接地装置有可靠的电气连接。

（6）移动式发电机系统接地应符合电力变压器系统接地的要求。下列情况可不另做保护接零：

① 移动式发电机和用电设备固定在同一金属支架上，且不供给其他设备用电时；

② 不超过2台的用电设备由专用的移动式发电机供电，供、用电设备间距不超过50m，且供、用电设备的金属外壳之间有可靠的电气连接时。

（7）在有静电的施工现场内，对集聚在机械设备上的静电应采取接地泄漏措施。每组专设的静电接地体的接地电阻值不应大于100Ω，高土壤电阻率地区不应大于1000Ω。

2. 接地与接地电阻安全文明操作常用数据

接地装置的设置应考虑土壤干燥或冻结及街边变化的影响，具体要求应符合表7-5中的规定。

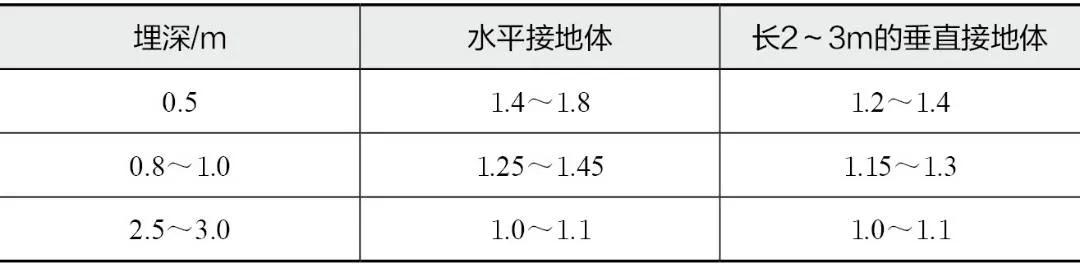

表7-5　接地装置的季节系数ψ值

注：土壤干燥时，应取表中的最小值；土壤较为潮湿时，应取表中的最大值。

防雷施工安全文明操作

1. 防雷施工安全文明操作要点

（1）机械设备或设施的防雷引下线（图7-10）可利用该设备或设施的金属结构体，但应保证电气连接。

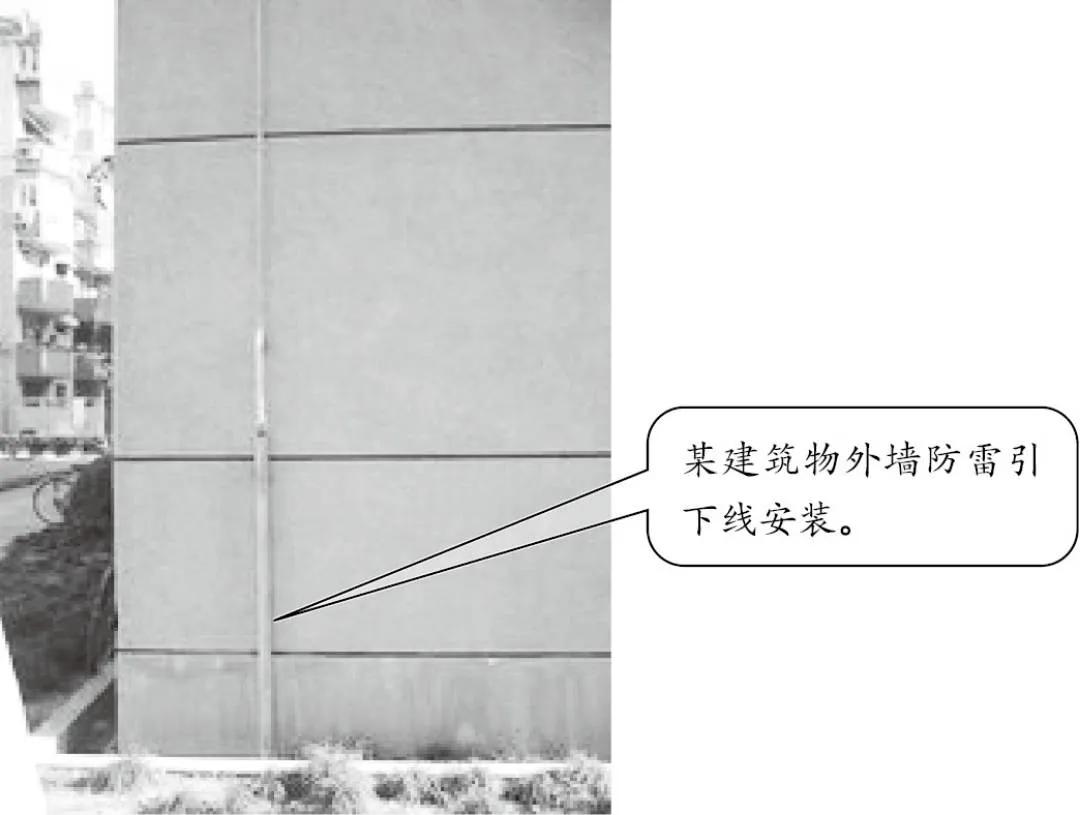

图7-10 防雷引下线安装

（2）机械设备上的避雷针（接闪器）长度应为1～2m。塔式起重机可不另设避雷针（接闪器）。

（3）安装避雷针（接闪器）的机械设备，所有固定的动力、控制、照明、信号及通信线路，宜采用钢管敷设。钢管与该机械设备的金属结构体应做电气连接。

（4）施工现场内所有防雷装置的冲击接地电阻值不得大于30Ω。

（5）做防雷接地机械上的电气设备，所连接的PE线必须同时做重复接地，同一台机械电气设备的重复接地和机械的防雷接地可共用同一接地体，但接地电阻应符合重复接地电阻值的要求。

（6）在土壤电阻率低于200Ω•m区域的电杆可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。

2. 防雷施工安全文明操作常用数据

施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，当在相邻建筑物、构筑物等设施的防雷装置接闪器的保护范围以外时，应按表7-6的规定装防雷装置。

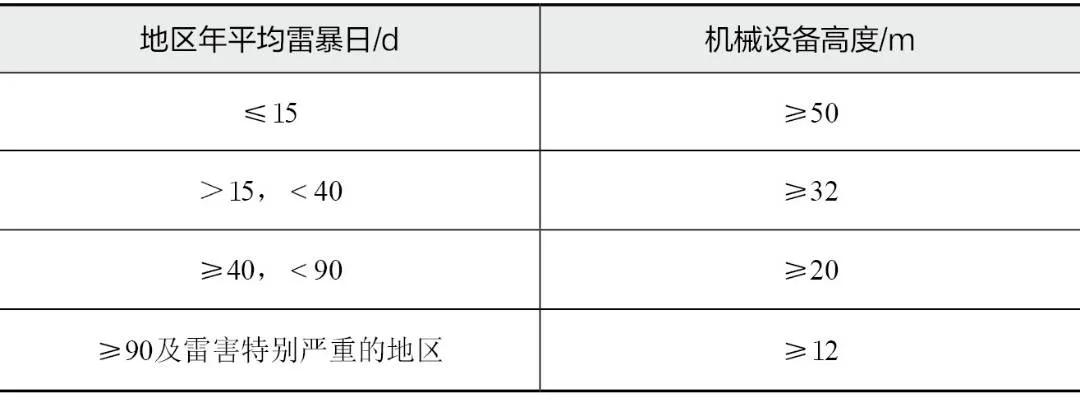

表7-6　施工现场内机械设备及高架设施需安装防雷装置的规定
