大家好，我是薛哥。最近VIP会员群的读者咨询机柜布置图的素材，CAD格式的，我们之前发过很多这样的素材了。
最全面的弱电机柜设备布置图，CAD格式
弱电工程机柜布置图，CAD/VISIO/EXCEL三种格式都有
这些弱电系统机柜、配线架、交换机等图例，你一定用的到！
一个完整项目的弱电机柜布置图，CAD格式，设备图块齐全

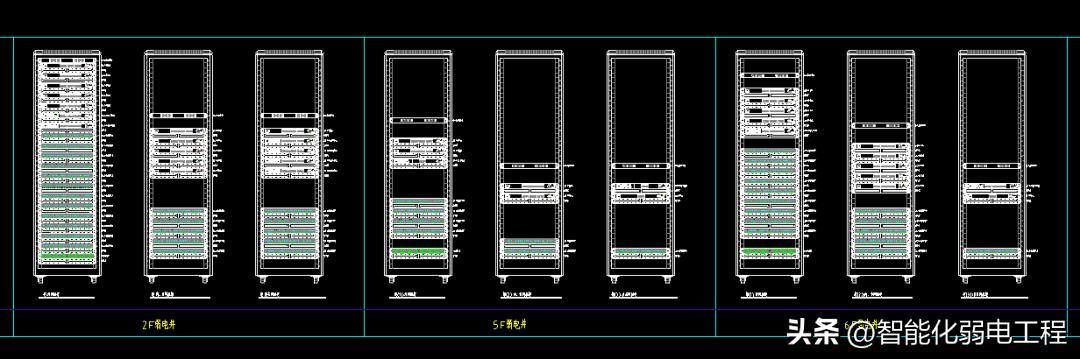

今天再分享一套机柜素材，包含了常用的交换机、配线架、广播主机、UPS主机等等，非常的全面，还带有系统编号原则，可以参考一下。
机柜分为外网、内网、专网、设备网机柜
此套完整的CAD素材，VIP会员*载下**！
1、信息点编号原则:网络属性+楼层编号+房间编号+信息点编号。例如：N010305【第一位为字母：（N代表内网，Z代表专网，W代表外网，S代表设备承载网,T代表语音网），第2位和第3位为楼层号（如01，表示1楼，若负1楼，用-1表示）；第4位和第5位为房间号，（如03，表示第3个房间，从每层楼的第一个房间（出电梯左手面过道尽头靠电梯这边的第一个房间）为01号，它对面的房间为02号，以此类推。过道信息点用00表示）；最后2位为信息点编号（每个房间均从01开始编到最后一个），如05，代表这个房间的第5个信息点】。
2、AP编号原则：网络属性+楼层编号+AP编号。例如：AP0112【第一位和第二位字母AP表示属性为AP属性；第三位和第四位数字表示楼层号，（如01，表示1楼，负1楼用-1表示）；第五位和第六位数字表示AP号，（如12，表示这层楼第12个AP）
3、TV编号原则：网络属性+楼层编号+TV编号。例如：TV0112【第一位和第二位字母TV表示属性为TV属性；第三位和第四位数字表示楼层号，（如01，表示1楼）；第五位和第六位数字表示TV号，（如12，表示这层楼第12个TV）
4、监控编号原则：网络属性+楼层编号+监控编号。例如：JK0112【第一位和第二位字母JK表示属性为监控属性；第三位和第四位数字表示楼层号，（如01，表示1楼，负1楼用-1表示）；第五位和第六位数字表示监控号，（如12，表示这层楼第12个监控）。
5、外网配线架安装原则：配线架下为语音配线架，上为网络配线架（网络配线架又分为AP信息点和外网信息点，先把该弱电井所涉及到的所有楼层AP信息点打完后再打该弱电井涉及到的所有楼层外网信息点）。语音配线架和网络配线架分开，语音配线架只安装语音信息点，网络配线架只安装网络信息点，但语音配线架和网络配线架分别从第一个左边开始安装信息点。按顺序依次1到24打满后再安装第二个配线架，以次类推。若一层楼信息依次打完后，但该配线架还有位置，下层楼信息点紧接着该配线架安装。装满后再装下一个配线架。
6、内、专网网络配线架安装原则：从下至上安装，先打该弱电井所涉及到所有楼层专网信息点，专网信息点打完后，再打该弱电井所涉及到所有楼层内网信息点。若专网打完后，该配线架还有位置，内网将紧接着该配线架打，打完后再使用下一个配线架。
7、设备承载网网络配线架安装原则：从下至上安装，先打监控网，该弱电井所涉及到所有楼层监控网信息点打完后，再打该弱电井所涉及到的所有楼层的设备承载网信息点。若监控网打完后，该配线架还有位置，设备承载网信息点将紧接着该配线架打，打完后再使用下一个配线架。
