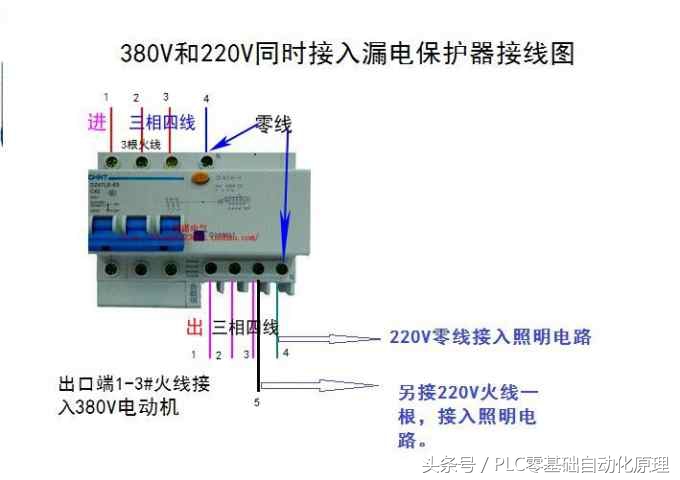

三相四线漏电保护器的接线方法
-
漏电保护器，简称漏电开关，又叫漏电断路器，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。
-

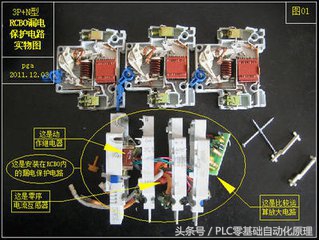

先来个简单的解剖图给大家看看：
看文字太枯燥啦，小编给发个美女放松一下：
：使用区别
1、漏电保护器安装在分支线路出口处，而漏电保护插座安装在每个用电电器端，属于末端安装。安装维修更方便。
2、漏电时区别
漏电保护器当线路漏电时，由于是分支线路出口处安装，终端故障会导致整个支路断电家里没有电，而漏电保护插座，当支路上电器或线中漏电时，只是单支线线路不通电，电器无法工作。
3、接线保护区别
漏电保护器只有火线保护，而漏电保护插座带有火线、零线保护。
4、漏电电流和漏电脱扣时间区别：
漏电保护器 ： I△n=30mA，动作时间0.1S ，漏电保护插座：I△n=6mA，动作时间0.025S。漏电保护插座，额定剩余漏电电流更小，更安全，对人体伤害小，快速脱扣。保护人的生命和财产安全。
其适用范围是交流50HZ额定电压380伏，额定电流至250安。
低压配电系统中设漏电保护器是防止人身触电事故的有效措施之一，也是防止因漏电引起电气火灾和电气设备损坏事故的技术措施。但安装漏电保护器后并不等于绝对安全，运行中仍应以预防为主，并应同时采取其他防止触电和电气设备损坏事故的技术措施。
