一只12V的单体电池单独充放电：充电电压=14.7V，放电截止电压=10.5V；不存在充电不足，不存在过度充电；不存在过度放电
n只12V的单体电池串联充放电：充电电压=n×14.7V，放电截止电压=n×10.5V；充电电压低于14.45V充电不足，充电电压高于14.85V过度充电，放电电压低于10.5V过度放电
铅酸蓄电池的充放电参数，始终遵循【电路欧姆定律】，【物质不灭定律】和【能量守恒定律】；不同单体电池充放电参数的变化，必须根据充放电过程进行科学分析
1）充放电电压和欧姆定律
物理参数：时间，电压U，储电位E｛电动势｝，电流 I ，内阻R，温升和析气电压Ux
充电电压U=E+IR，时间和电流相同；内阻，储电位，电压，温升和析气电压不同
放电电压U=E-IR，时间和电流相同；内阻，储电位，电压和温升不同
2）物质不灭定律和物质转化说明
蓄电池主要物质：氧化铅PbO2，铅Pb，硫酸铅PbSO4，硫酸H2SO4，水H2O；方程式
PbSO4+2H2O+PbSO4⇌PbO2+2H2SO4+Pb
Pb的总量不变：PbSO4⇌｛PbO2和Pb｝
SO4的总量不变：PbSO4⇌H2SO4
H2O会流失：析气功耗大失水多
PbSO4含量高：形成硫酸铅晶体逐步硫化
H2SO4浓度高：内阻上升快储电量下降快
3）能量守恒定律和温升高的危害
充电量=储电量—析气功耗—内阻损耗
充电功率P=IU=IE+I²R，∫IUdt=充电量，∫IEdt=储电量+析气功耗，析气功耗=∫I²（U-Ux）dt ，∫I²Rdt=内阻损耗
放电量=储电量-内阻损耗
放电功率P=IU=IE-I²R，∫IUdt=放电量，∫IEdt=储电量，∫I²Rdt=内阻损耗
析气功耗和内阻损耗转为热能，温度上升：储电位下降，内阻上升，析气电压下降
4）三段式智能充电器说明
蓄电池通常采用【储电+恒压+浮充】三段式充电，6020充电器参数：储电期电流大概3.0A；转恒压总电压72.5V；恒压期总电压73.5V；转灯电流大概0.6A
恒流储电模式：储电期时间短储电量少；恒压期时间长能量损耗大；单体充电电压差别大；硫化和内阻大共存蓄电池寿命短；恒压期逐步延长充电安全难保障
恒功率储电模式：储电时间长储电多；恒压时间短能量损耗小；单体充电电压差别小；零硫化内阻上升慢蓄电池寿命长；恒压期电流正常下降充电安全有保障
5）储电期电压主动上升
储电期，方程式右边物质逐步增加：Pb和PbO2增加储电位上升；H2SO4增加酸浓度上升内阻上升；充电电压逐步上升，电压大于析气电压析气开始，常温Ux=14.10V
储电前期：储电位低内阻小，电压小于析气电压，温升低内阻上升慢，充电电压上升慢
储电后期：储电位高内阻大，电压大于析气电压，温升高内阻上升快，充电电压上升快
恒流储电模式：充电电流保持恒定，储电后期电流大｛3.0A｝，内阻大单体电压上升非常快，内阻小单体电压上升非常慢，单体充电电压上升量差别大
恒功率储电模式：充电电流逐步降低，恒压后期电流小｛2.6A｝，内阻大单体电压上升比较快，内阻小单体电压上升比较慢，单体充电电压上升量差别小
6）储电期能量损耗说明
内阻损耗=∫I²Rdt，析气功耗=∫I²（U-Ux）dt ：内阻大单体温升高，充电电压高析气电压低，析气功耗大温升更加高；能量损耗与充电电流的平方成正比
恒流储电模式：内阻大单体能量损耗大，电池温升高内阻上升快；储电后期电流大，单体电池的内阻和温升差别被放大
恒功率储电模式：内阻小单体能量损耗小，电池温升低内阻上升慢；储电后期电流小，单体电池的内阻和温升差别比较小
7）储电期电池储电量说明
储电量=∫IEdt—析气功耗=∫IUdt—析气功耗—内阻损耗：储电前期电流大∫IEdt大，后续储电位上升快储电量多；储电后期电流大能量损耗大，内阻分压上升快，储电时间短储电量少
恒流储电模式：储电前期电流小后续储电位上升慢，储电后期电流大内阻分压上升快，储电期时间短储电量少
恒功率储电模式：储电前期电流大后续储电位上升快，储电后期电流小内阻分压上升慢，储电期时间长储电量多
8）转恒压时储电位说明
6020充电器转恒压储电位ΣEi=72.5–I×ΣRi
恒流储电模式：转恒压时电流大｛3.0A｝，内阻分压高储电位低；新电池单体内阻差别小，内阻大单体充电足储电位高，内阻小单体充电不足储电位低；随着充放电次数的增加，内阻大单体内阻上升快储电位下降快，内阻小单体逐步硫化储电位下降快
恒功率储电模式：转恒压电流小｛2.6A｝，内阻分压低储电位高；新电池单体内阻差别小，内阻大单体电压高储电位高，内阻小单体电压低储电位低；随着充放电次数的增加，内阻小单体内阻上升慢储电位下降慢，内阻大单体内阻上升快储电位下降快
9）恒压期电压被动升降
6020充电器恒压期电流 I =｛73.5–ΣEi｝/ΣRi
能量损耗正比于电流的平方，电流下降温度下降，储电位上升内阻分压下降
电压升降量=充电位上升量—内阻分压下降量
储电位高电压上升多，储电位低电压上升少
温升高电压上升多，温升低电压上升少
恒流储电模式：储电位ΣEi小上升慢，内阻ΣRi大下降快，充电电流下降慢，恒压时间长；转恒压时储电位低，单体电池的内阻，温升和电压差别大，恒压10分钟单体电压上升量差别大，恒压期单体充电电压差别大
恒功率储电模式：储电位ΣEi大上升快，内阻ΣRi小下降慢，充电电流下降快，恒压时间短；转恒压时储电位高，单体电池的内阻，温升和电压差别小，恒压10分钟单体电压上升量差别小，恒压期单体充电电压差别小
10）充电不足和过度充电
蓄电池由几只单体电池串联，12V电池的合理充电电压14.6V～14.8V，小于14.45V充电不足逐步硫化，大于14.85V过度充电内阻上升快
§ 充电不足PbSO4含量高硫化
电压低于14.45V，充电不足化学反应不充分，充电后PbSO4含量高
充电不足失水少，H2SO4浓度低内阻小，温升低放电量多，放电后PbSO4含量高
PbSO4含量高形成粗化的硫酸铅晶体，堵塞极板上的间隙孔，逐步硫化储电能力下降
§ 过充电H2SO4浓度高内阻大
电压大于14.85V，过度充电化学反应充分，充电后PbSO4含量低
过度充电失水多，H2SO4浓度高内阻大，温升高放电量少，放电后PbSO4含量低
｛PbSO4含量低+失水多｝➡️H2SO4浓度上升快➡️内阻上升快➡️储电量下降快
11）恒流模式充电蓄电池使用寿命短
采用【恒流+恒压+浮充】三段式充电的蓄电池，新电池单体电压差别小于0.3V，充放电次数增加，单体电压差别逐步变大
最低小于14.45V充电不足硫化，最高大于14.85V过度充电内阻上升快
硫化和内阻大共存使用寿命短，恒压期时间逐步延长充电安全难保障

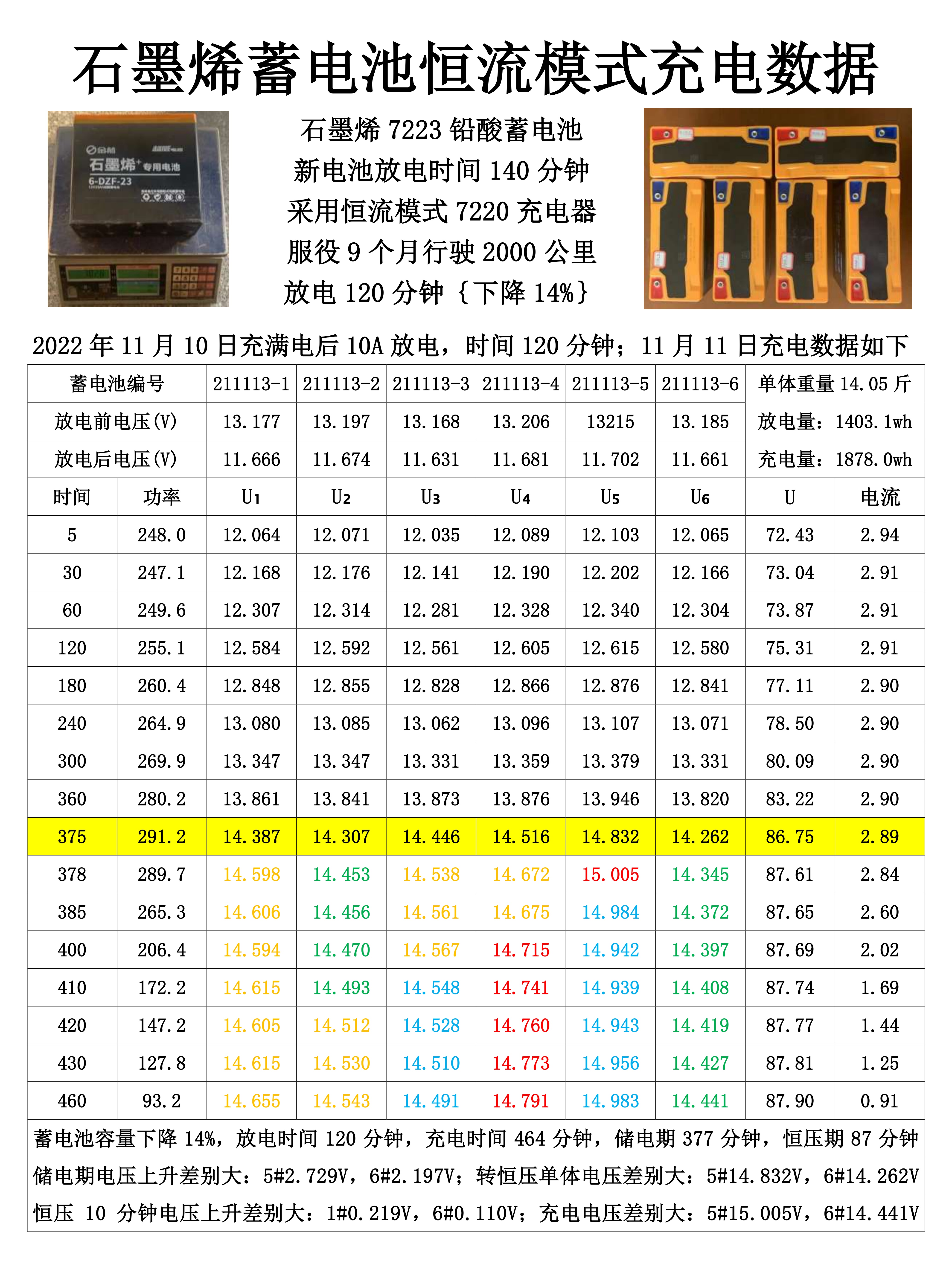

石墨烯7223蓄电池，恒流模式充电，服役9个月行驶2000公里
蓄电池容量下降14%放电80分钟；充电时间464分钟，储电期377分钟，恒压期87分钟
储电期电压上升差别大：5#2.729V，6#2.197V
转恒压电压差别大：5#14.832V，6#14.262V
恒压10分钟电压上升差别大：1#0.219V，6#0.110V
充电电压差别大：5#15.005V，6#14.441V
12）恒功率模式充电蓄电池寿命长
蓄电池采用【恒功率+恒压+浮充】三段式充电，新电池单体电压差别小于0.4V，充放电次数增加，单体电压差别还是小于0.4V
最低大于14.55V充电足零硫化，最高小于14.90V过度充电少内阻上升慢
零硫化内阻上升慢使用寿命长，恒压期电流正常下降充电安全有保障
天能T3–6022蓄电池，恒功率充电，服役5个月行驶3500公里
蓄电池容量下降2.2%放电130分钟；充电时间493分钟，储电期407分钟，恒压期86分钟
储电期电压上升差别小：5#2.613V，1#2.542V
转恒压电压差别小：5#14.565V，1#14.485V
恒压13分钟电压上升差别小：5#0.106V，1#0.036V
充电电压差别小：5#14.801V，1#14.612V
