焊接符号基础

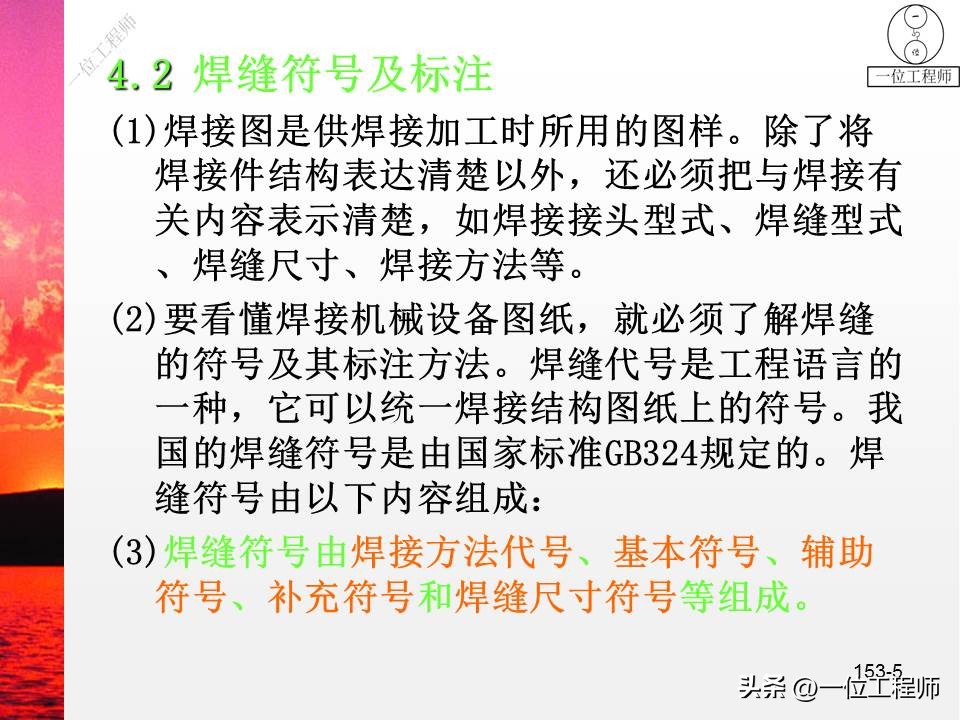

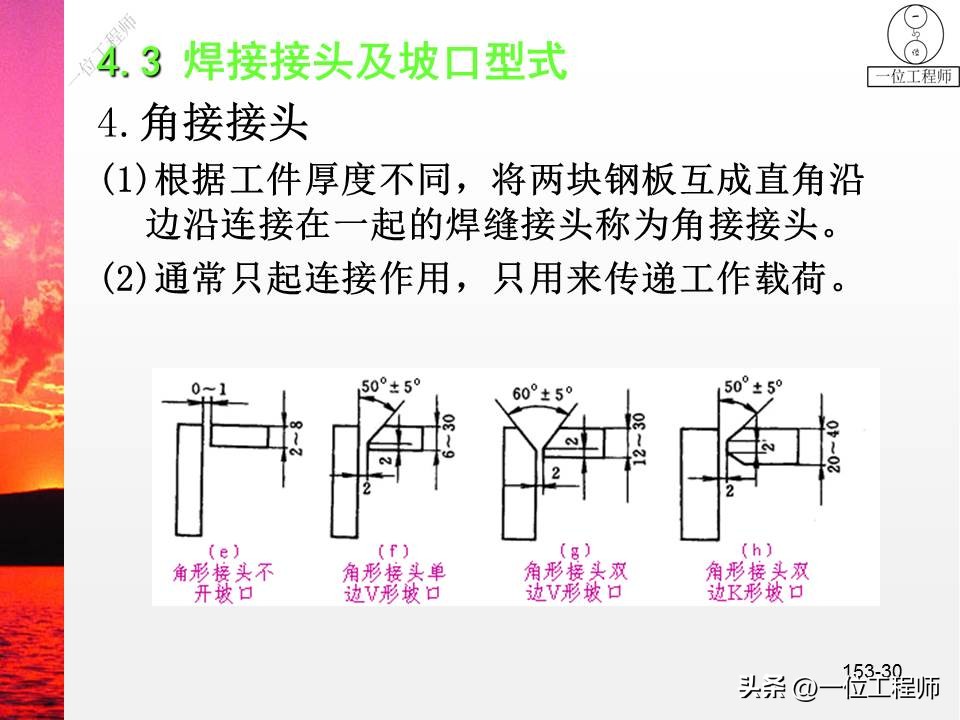

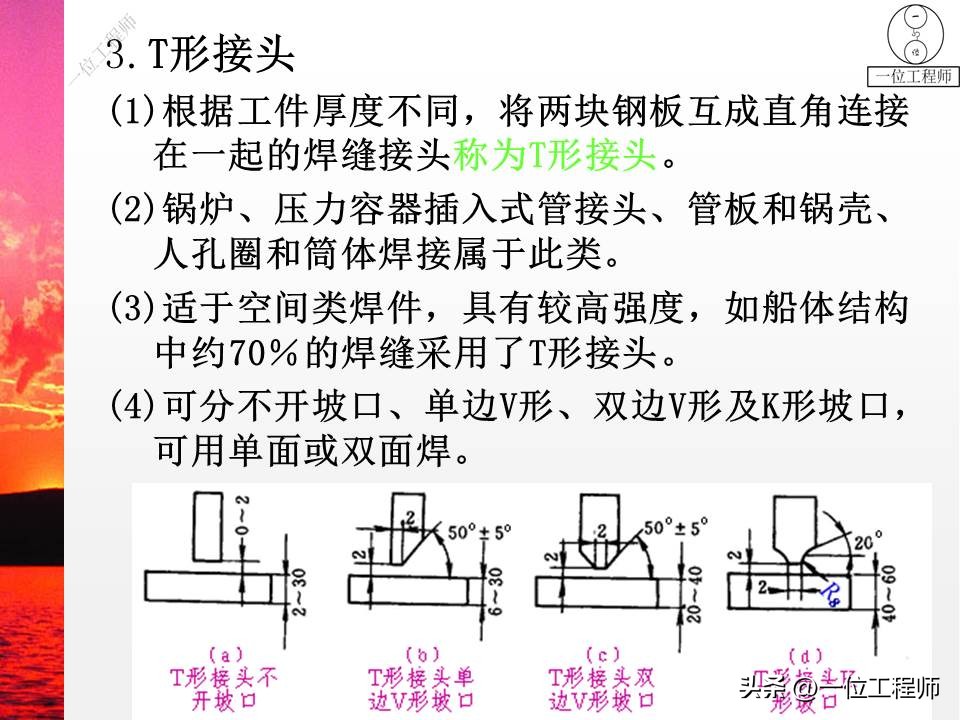

(1)焊接图是供焊接加工时所用的图样。除了将焊接件结构表达清楚以外，还必须把与焊接有关内容表示清楚，如焊接接头型式、焊缝型式、焊缝尺寸、焊接方法等。

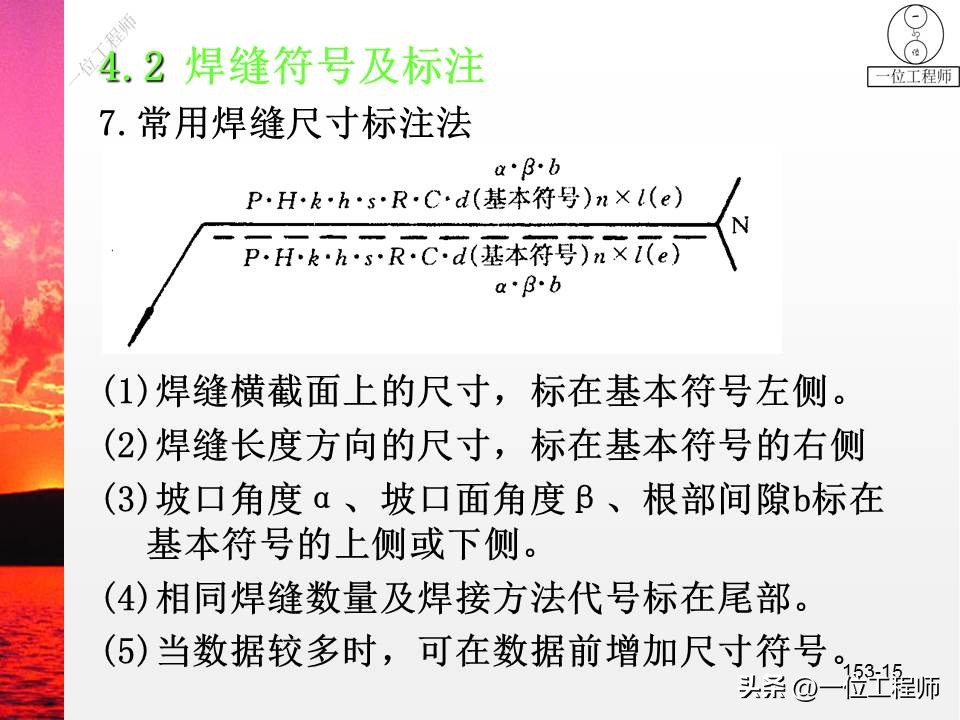

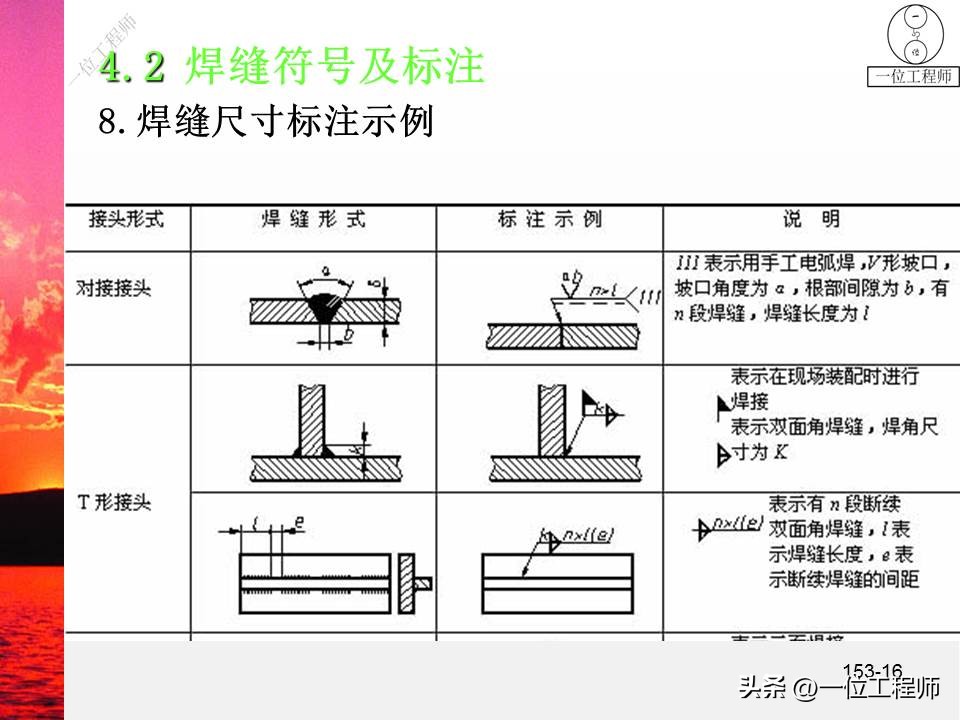

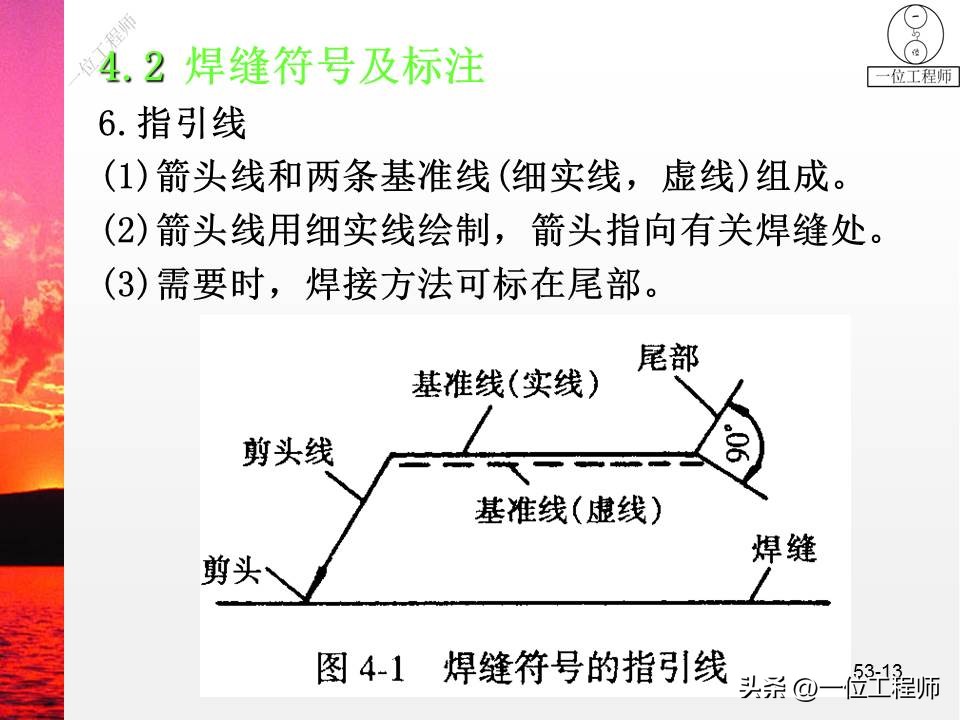

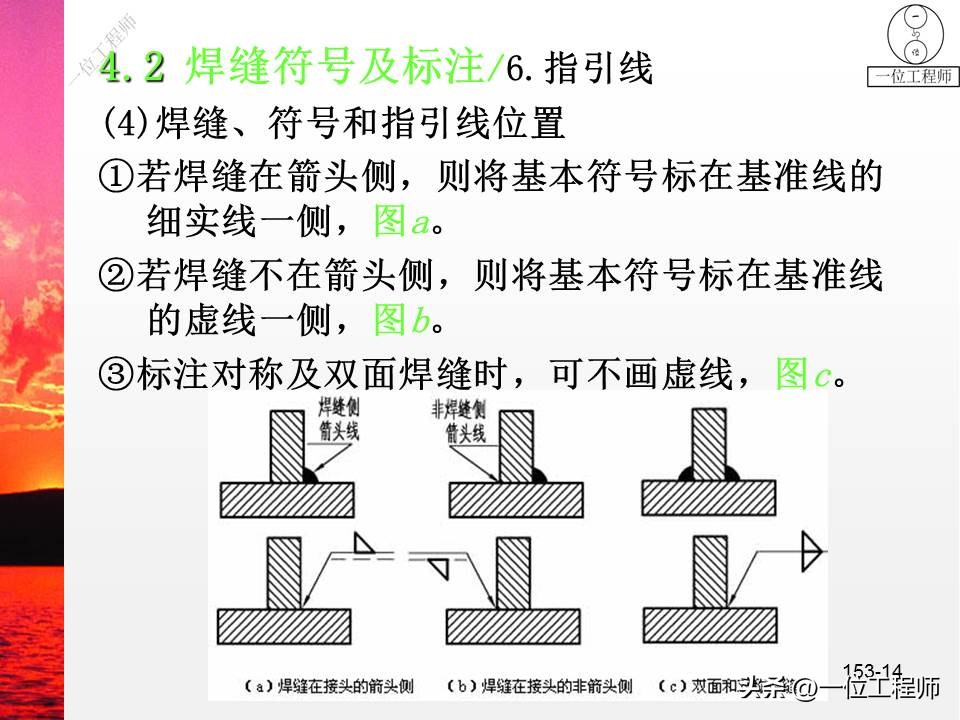

(2)要看懂焊接机械设备图纸，就必须了解焊缝的符号及其标注方法。焊缝代号是工程语言的一种，它可以统一焊接结构图纸上的符号。我国的焊缝符号是由国家标准GB324规定的。焊缝符号由以下内容组成：

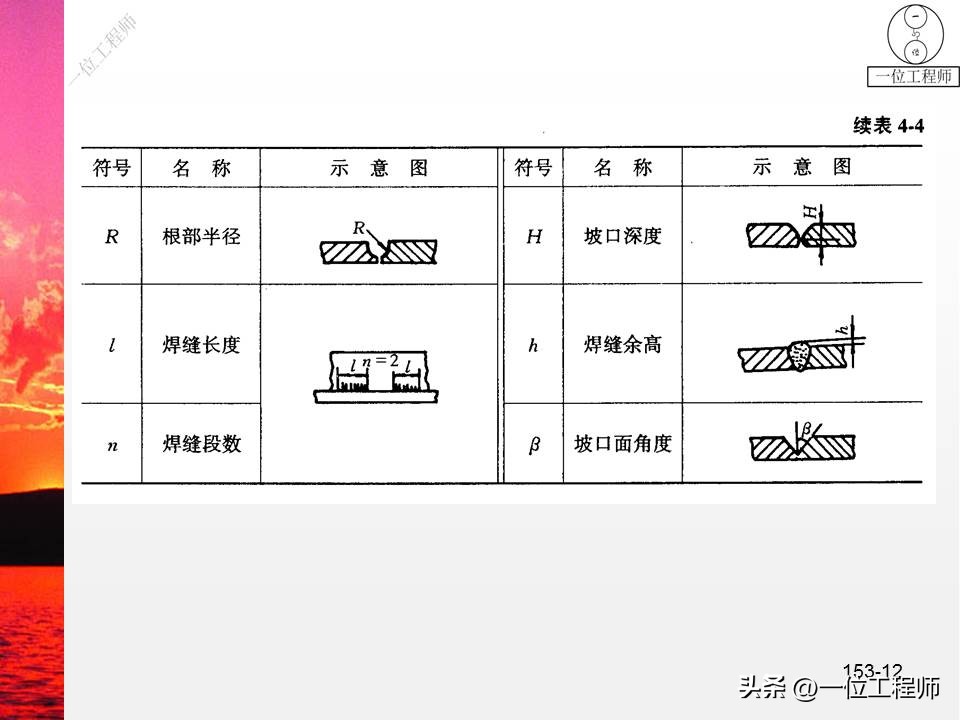

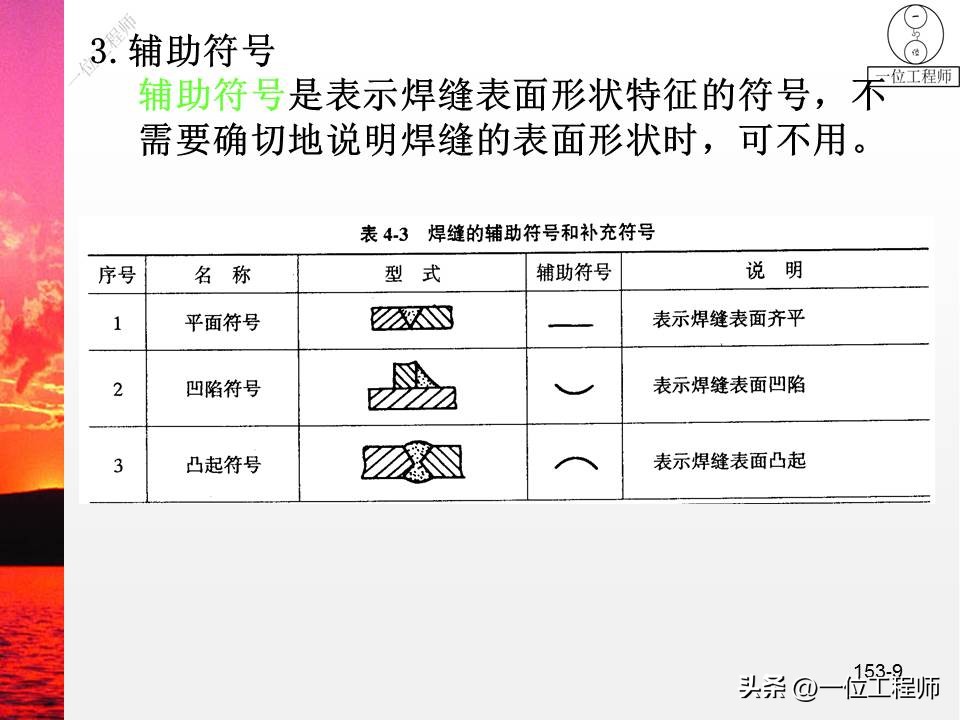

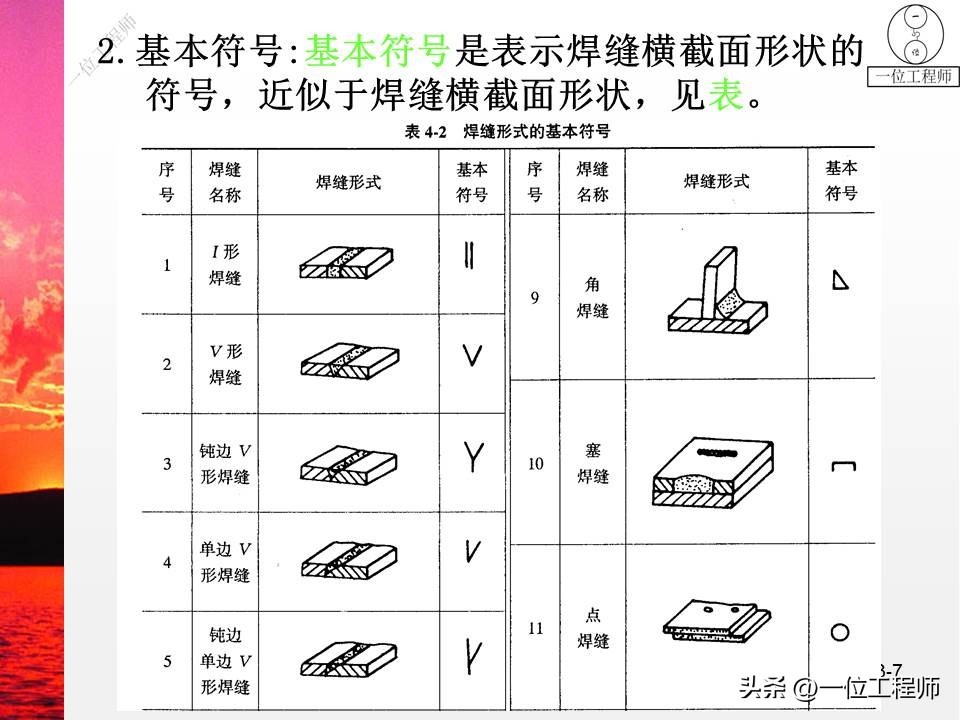

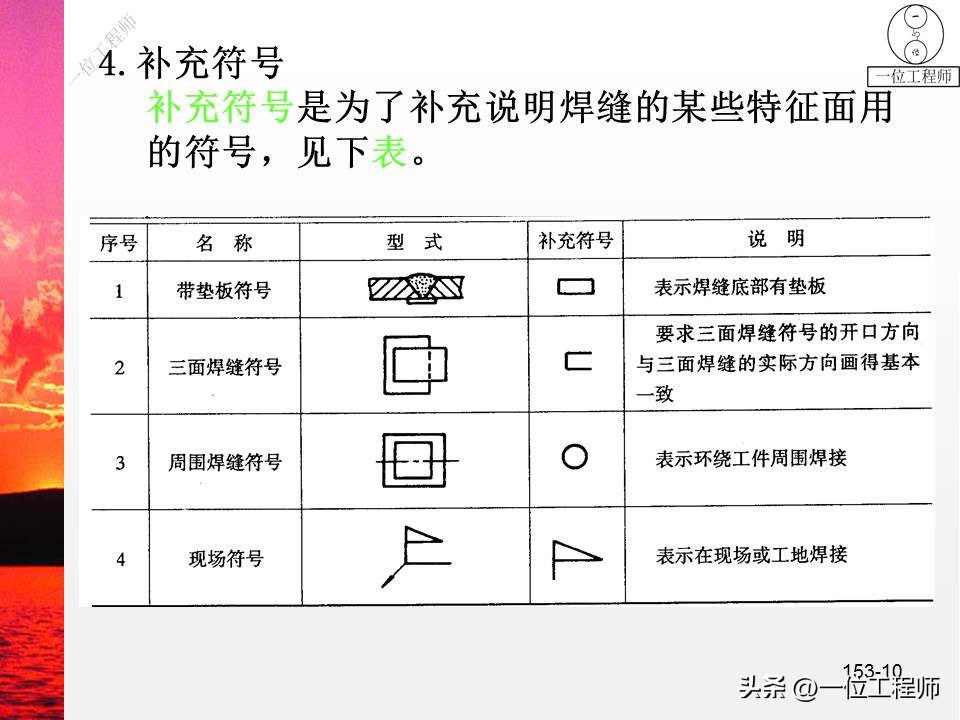

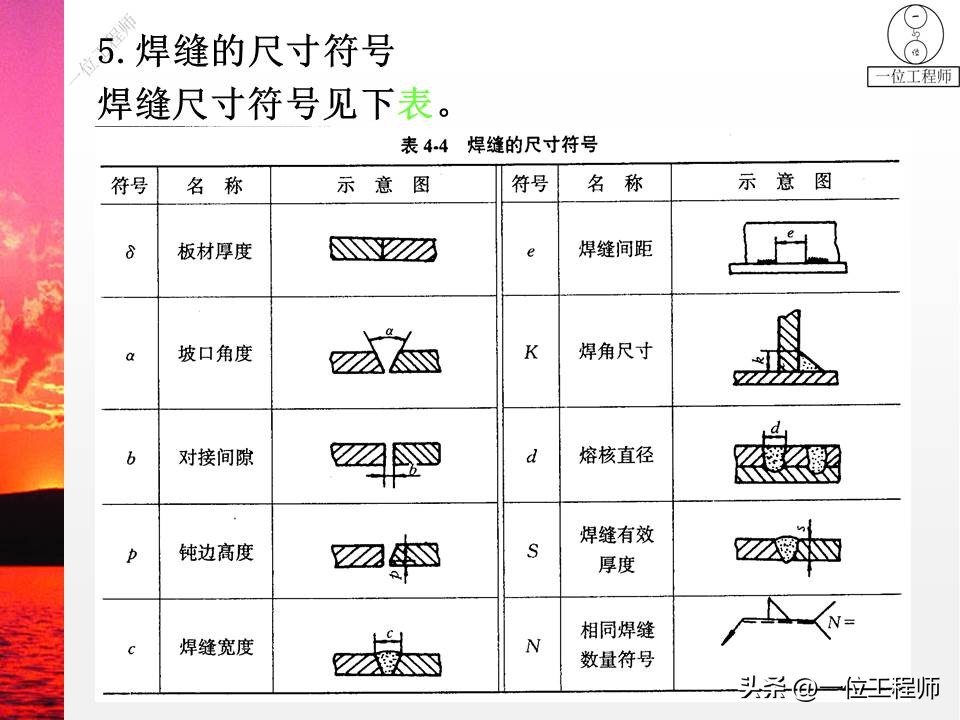

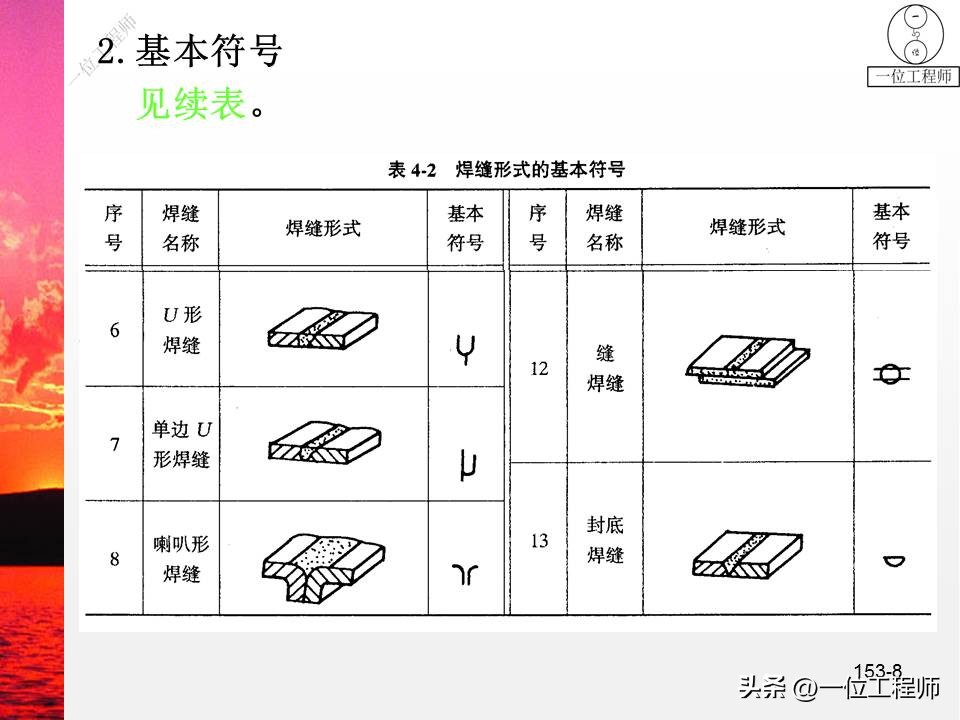

(3)焊缝符号由焊接方法代号、基本符号、辅助符号、补充符号和焊缝尺寸符号等组成。

PPT介绍

1000G机械、材料、机电、液压、非标等等领域都需要的资料合集

全网最全资料合集，让你找到真正自信的资料。1000G机械相关领域全部资料涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

具体内容有：文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

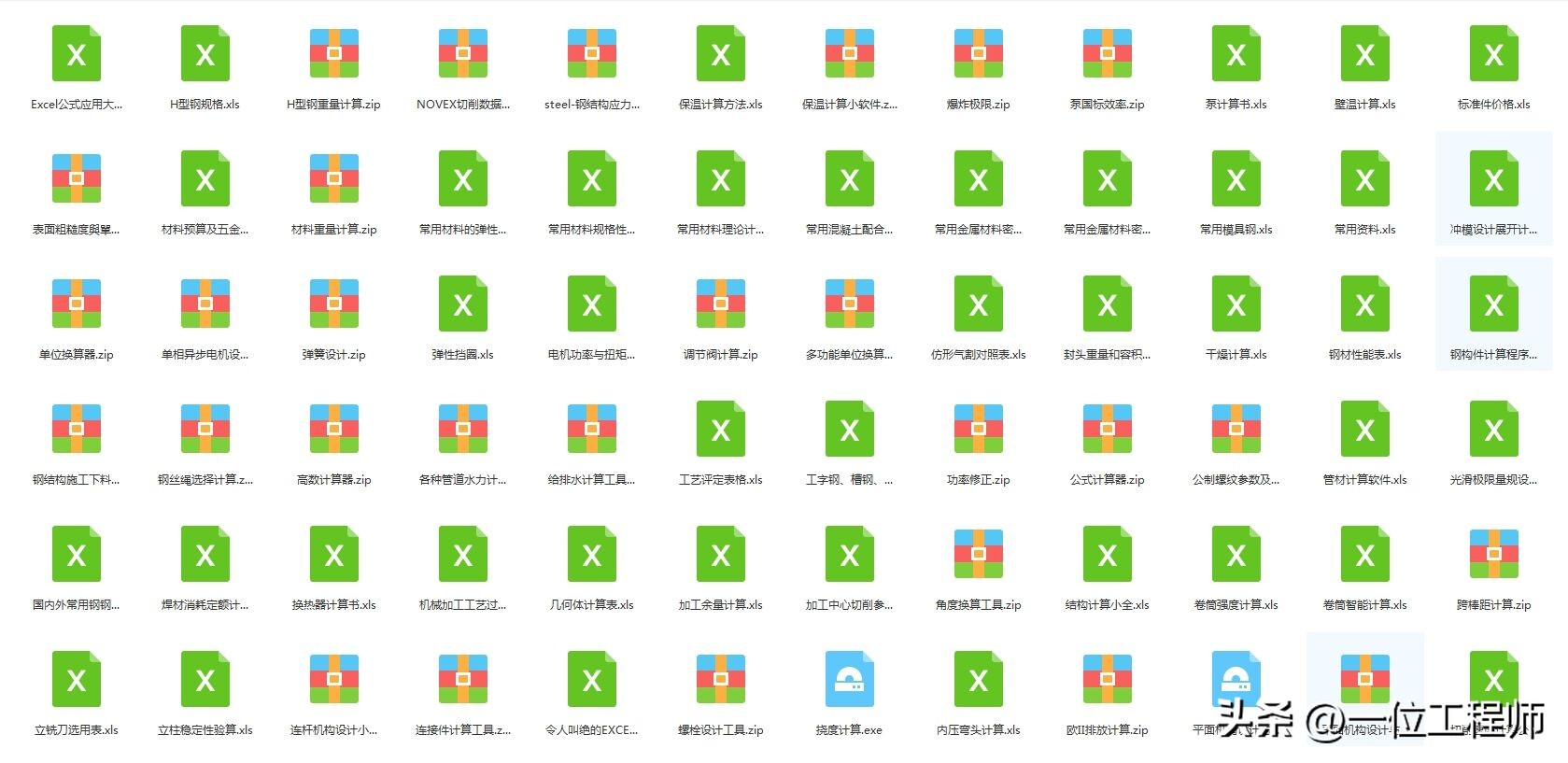

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

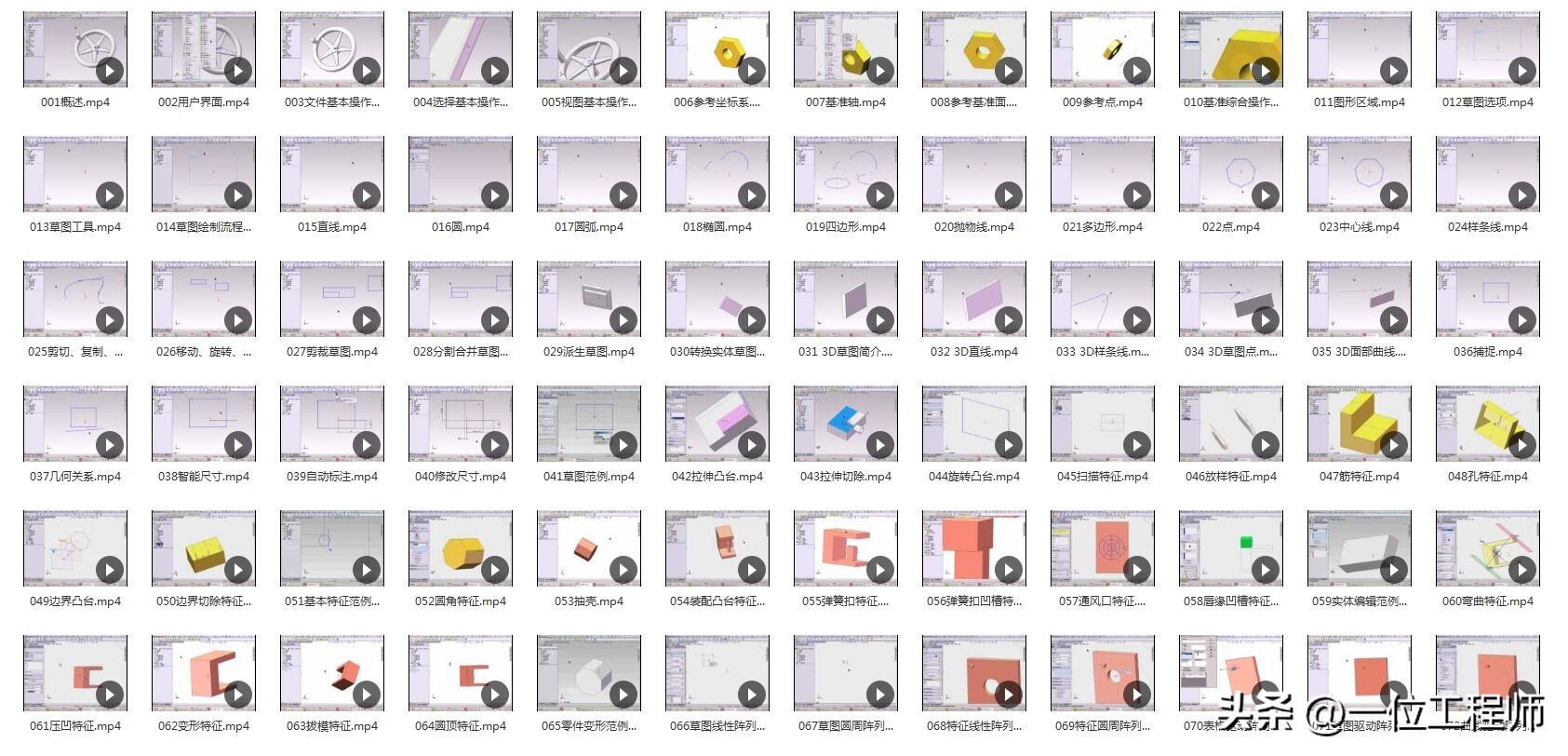

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基础知识）。
