上图为我司CM45系列可编程控制器，特点在于此款控制器可支持G代码编程；系统更 加稳定可靠，脉冲频率可达 400K，4 个进给轴，1 个模拟主轴，2ms 高速插 补，极大的提高了零件的加工速度，精度和表面质量。
采用国际上通用的 G 代码编 程方式，USB接口，支持 U 盘文件操作和图片的导入；可广泛作为雕刻机、电焊机、数控机 床、切割机，激光照排、绘图仪、贴标机、包装机械等控制系统；
本篇给大家介绍一下控制器的接线部分；
1、控制器需要24V 供电，如下图是与开关电源的链接；需要注意的是，0V与G需要短接，24V与V需要短接;IO隔离供电是为了增加控制器的抗干扰能力；

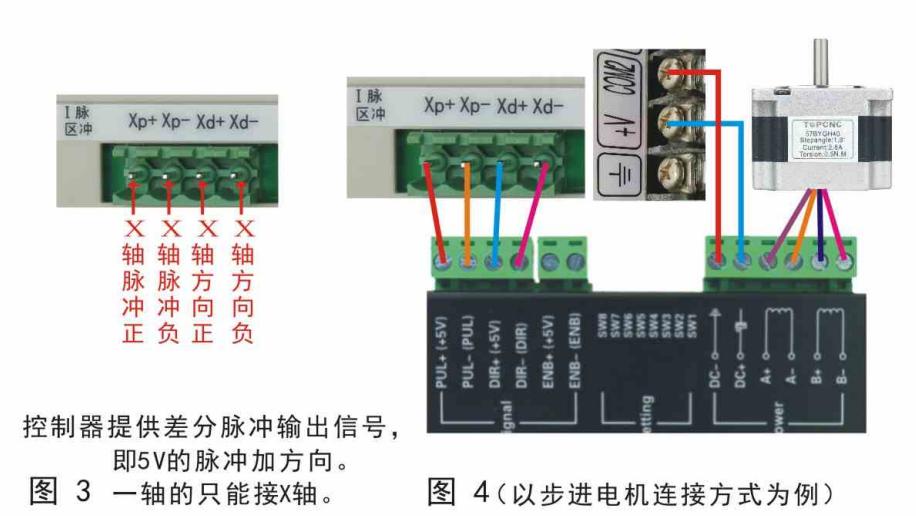

2、以下为控制器的脉冲方向信号线与驱动器的链接：
3、下图为三相步进电机举例；
注意：24V的开关电源盒不能与大地、机壳等短接，当距离较远时应当使用较粗的电器连接线缆,电器柜中的配线应注意强电与弱电的分离，避免混在一起且尽量减少交叉，注意电磁干扰对控制系统的影响；
