零件图尺寸标注概述

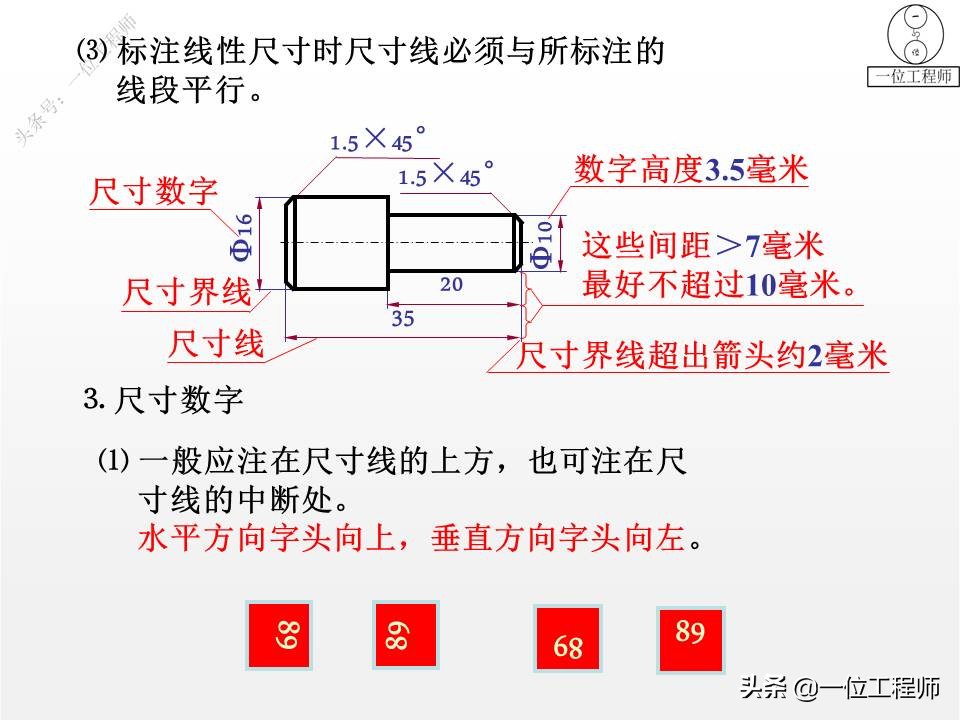

零件图上的尺寸是加工和检验零件的重要依据，是零件图的重要内容之一，是图样中指令性最强的部分。

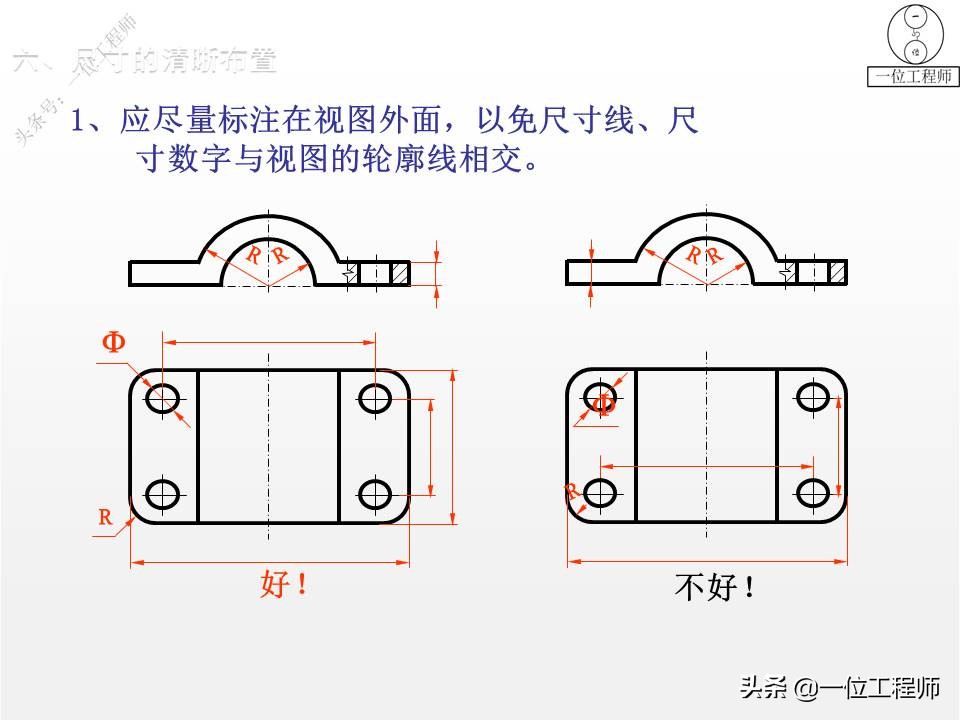

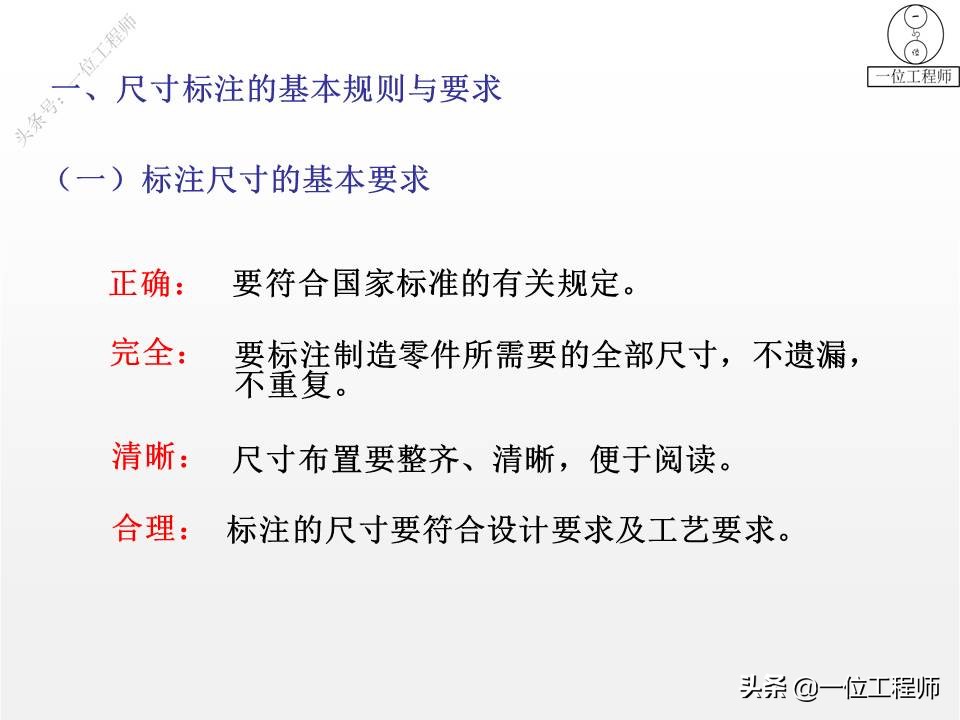

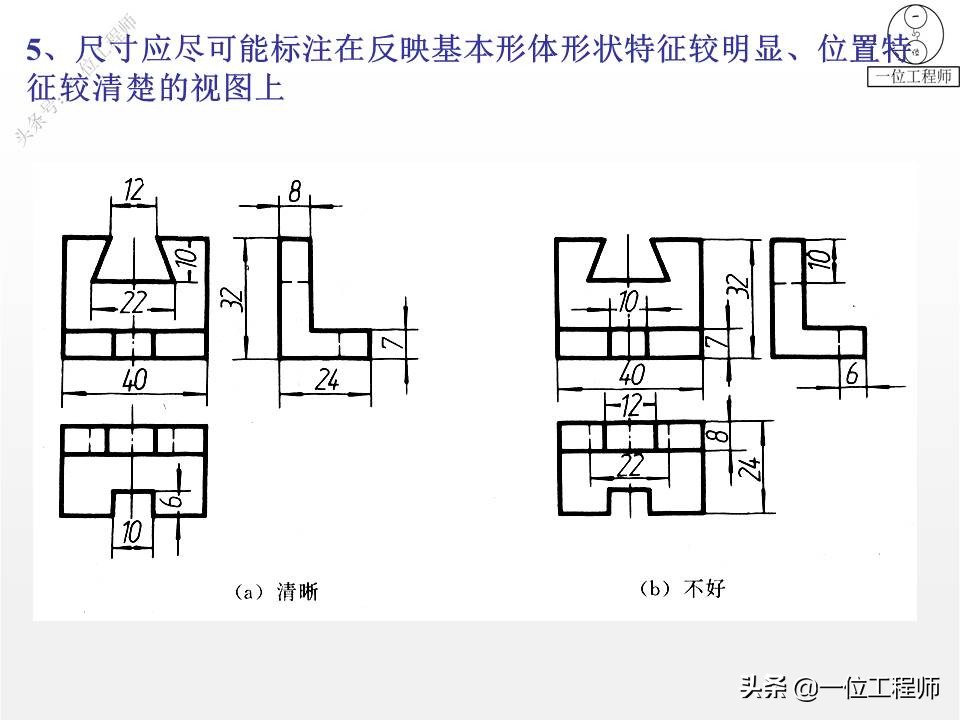

在零件图上标注尺寸，必须做到“4要求”：正确、完整、清晰、合理。

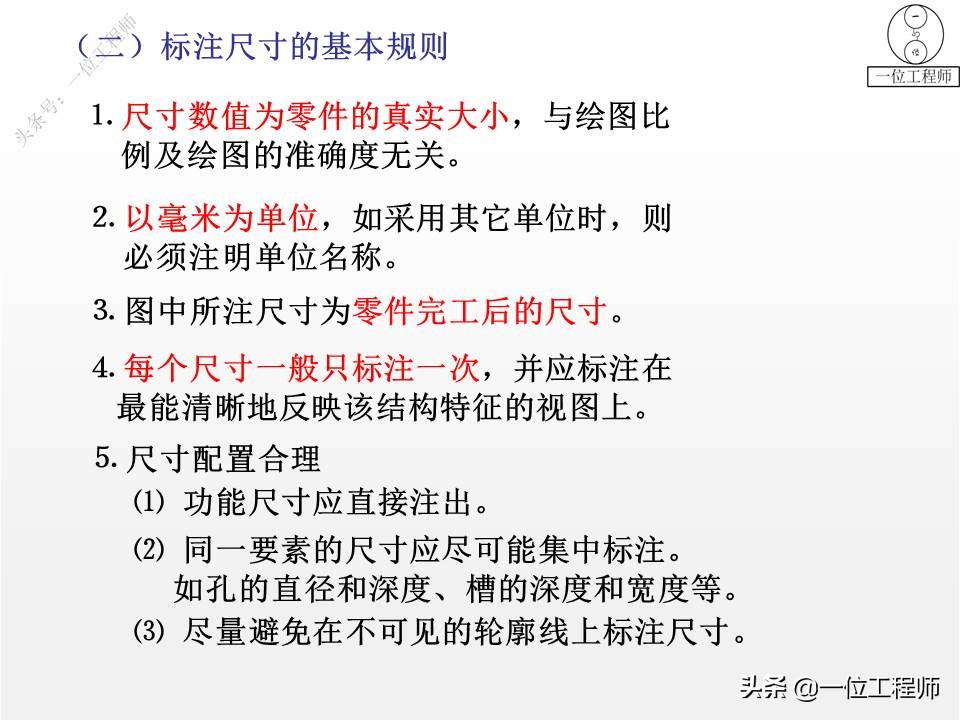

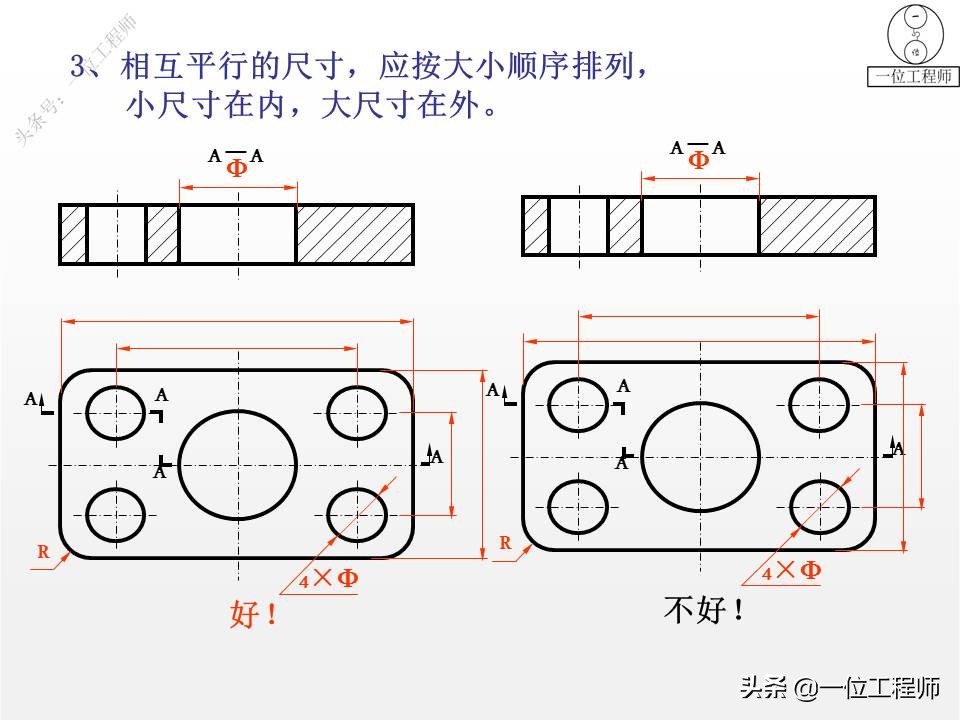

标注尺寸的“5规则”：尺寸数值为零件的真实大小、以毫米为单位、图中所注尺寸为零件完工后的尺寸、每个尺寸一般只标注一次、尺寸配置合理。

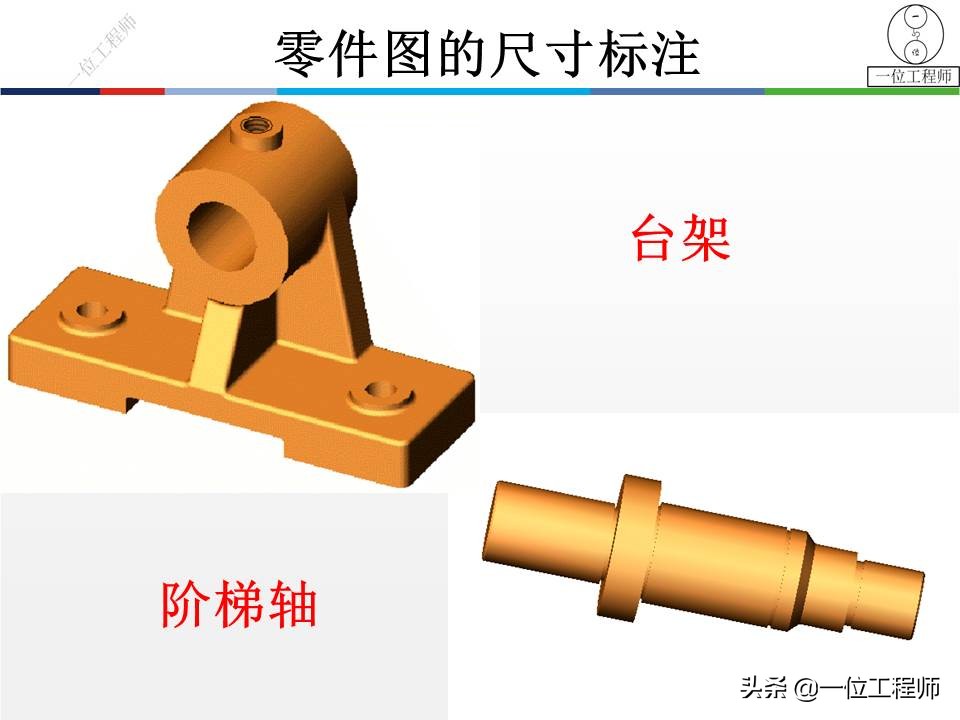

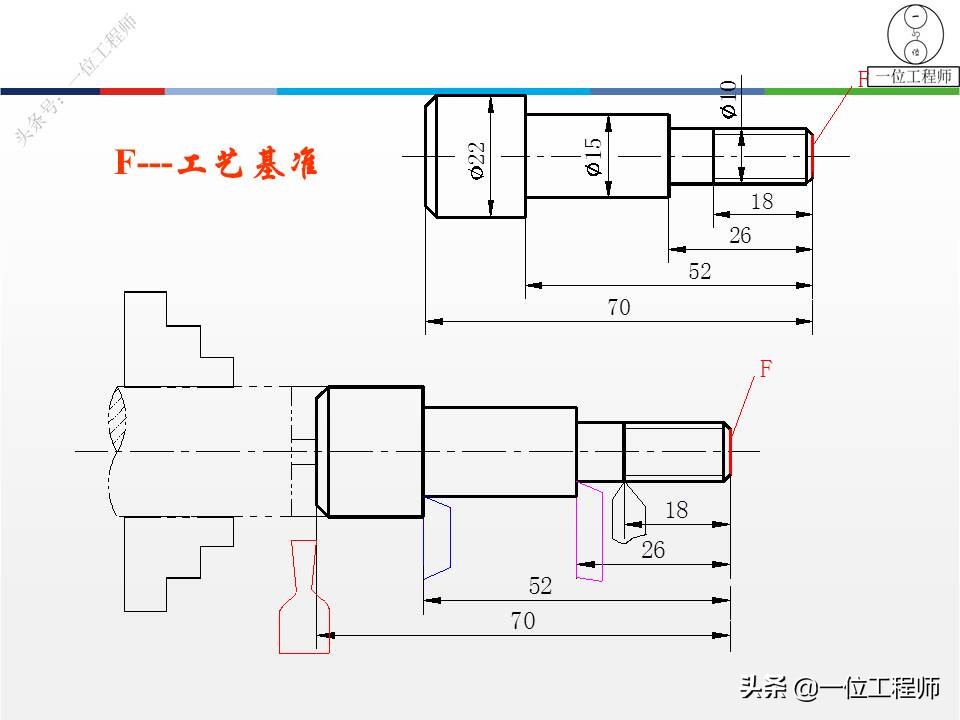

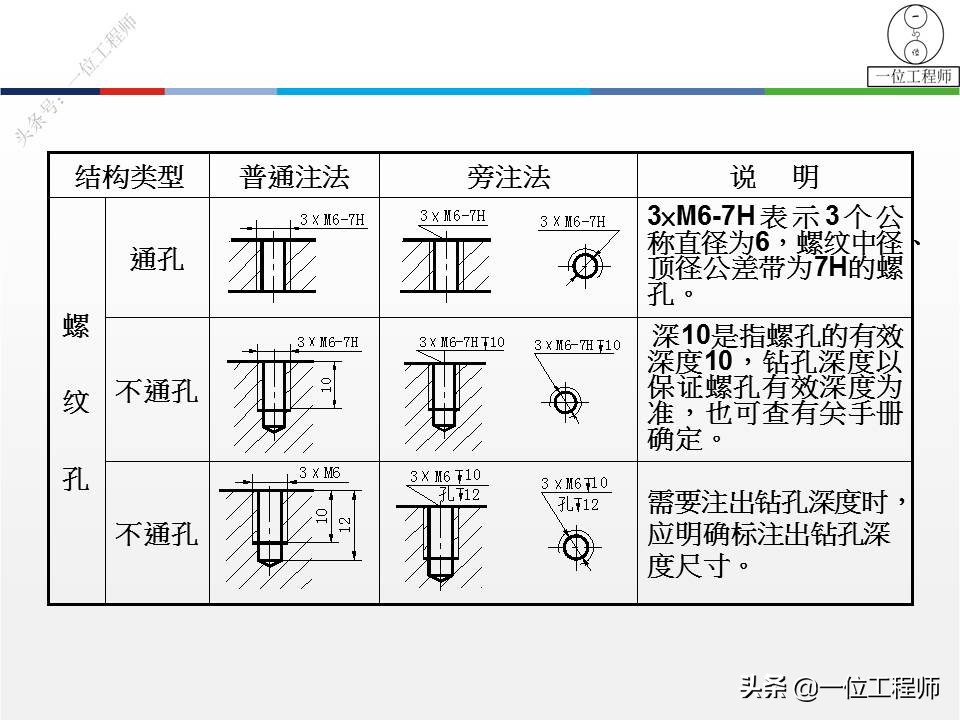

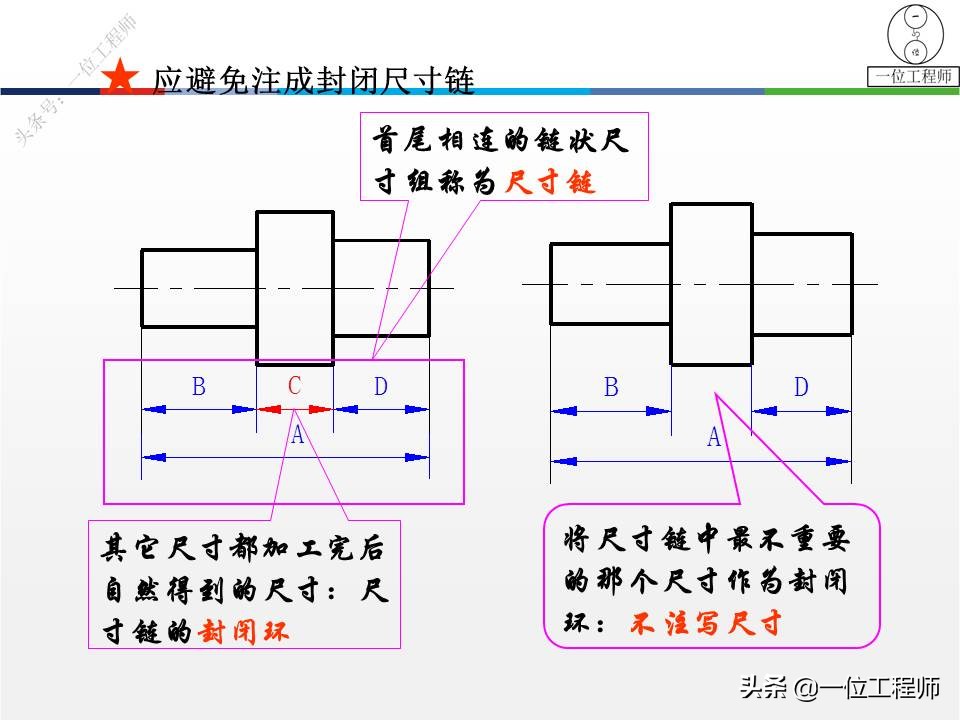

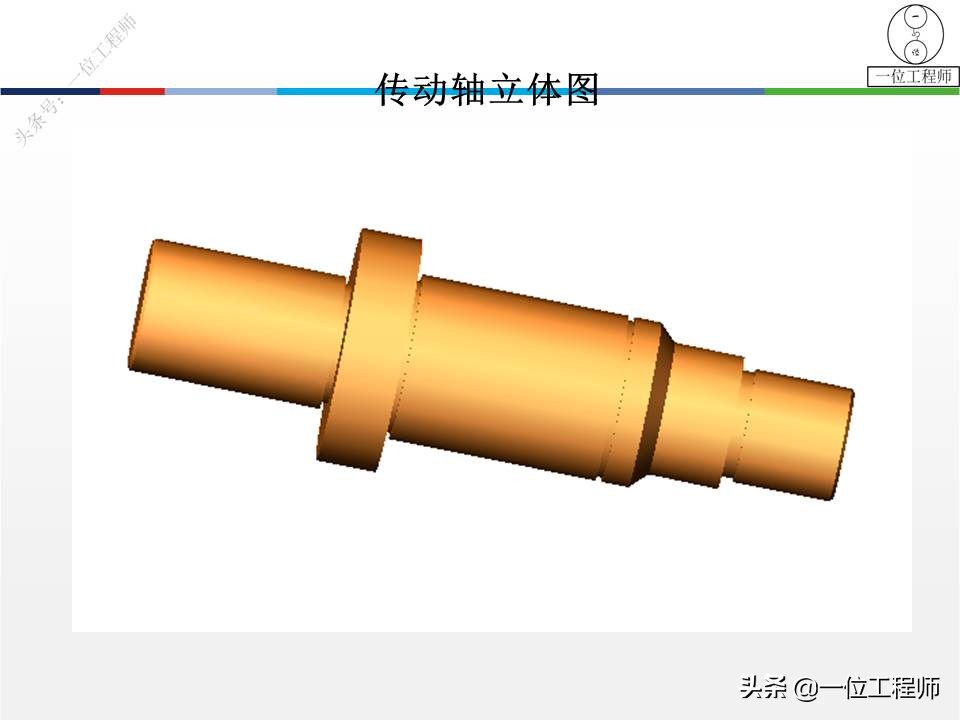

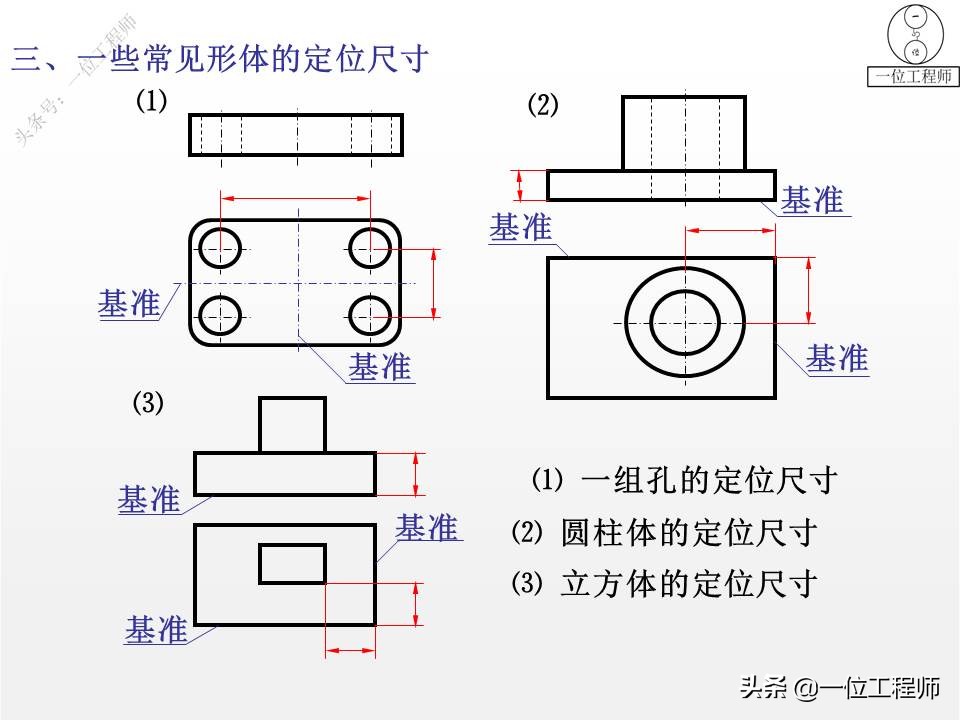

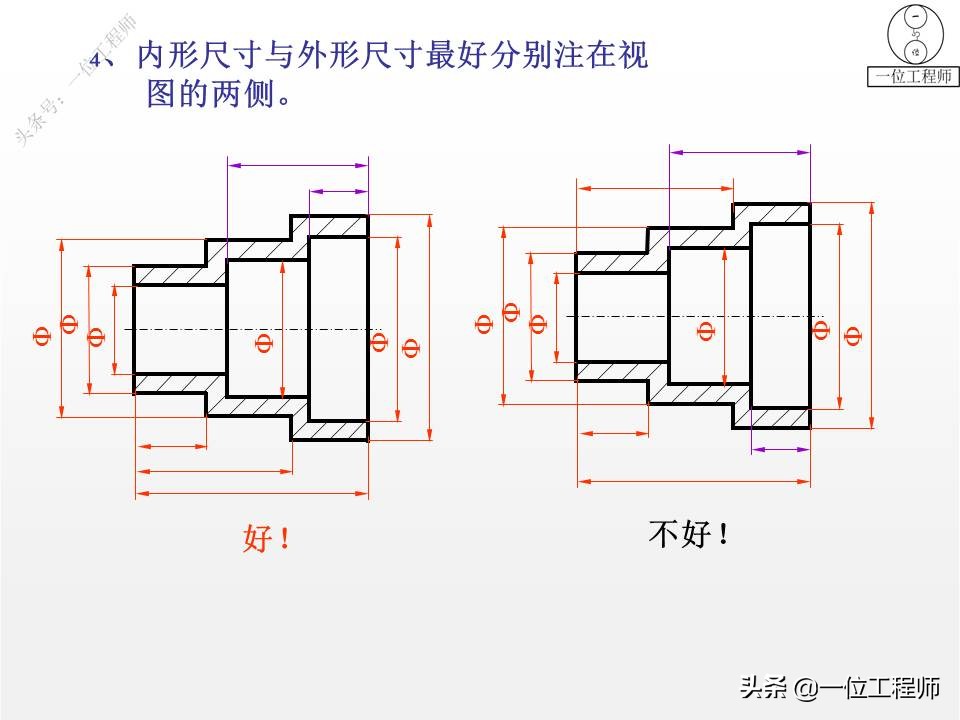

40页内容图说零件图的尺寸标注

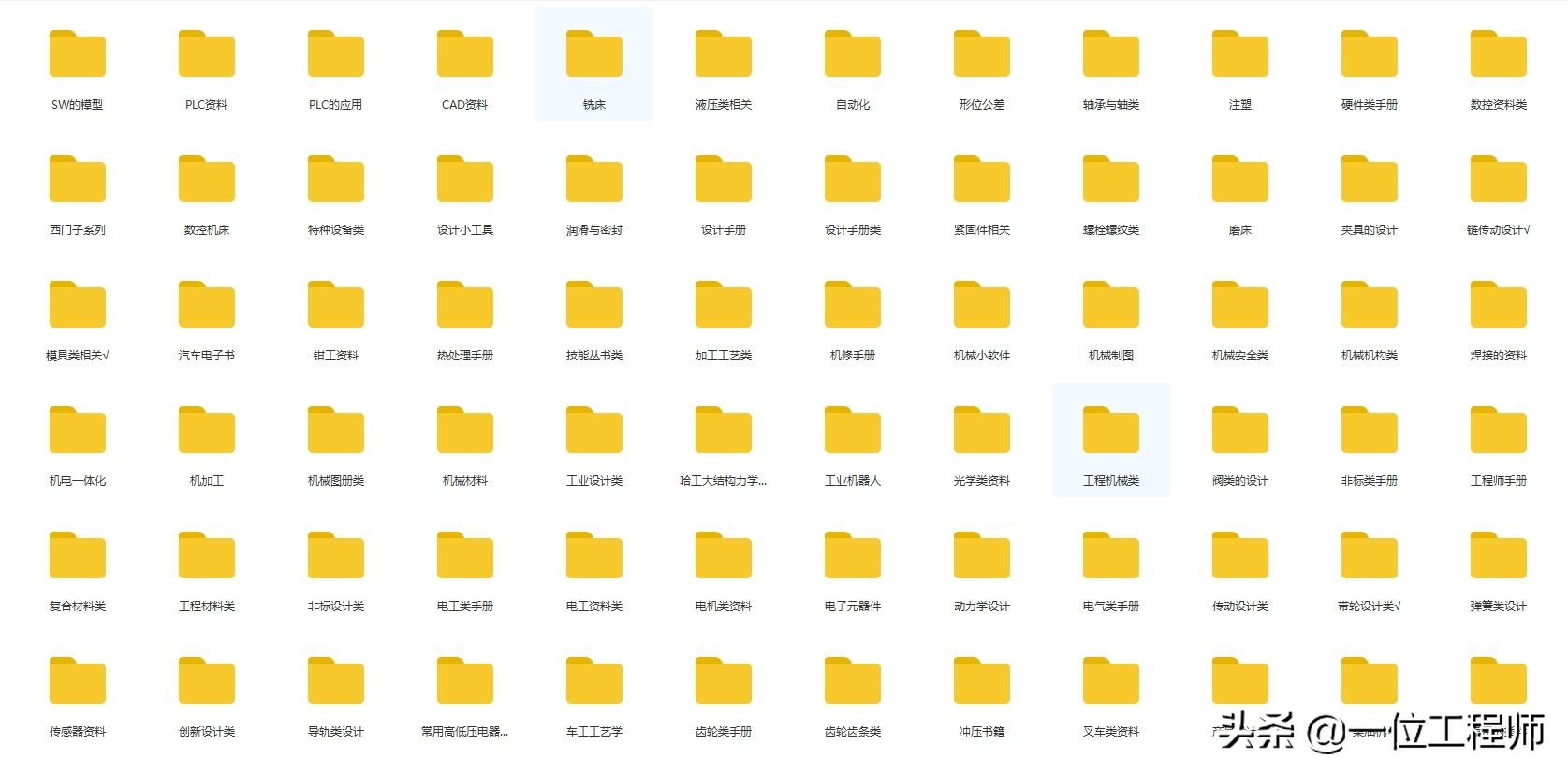

1000G机械、液压、电气、非标等领域资料介绍

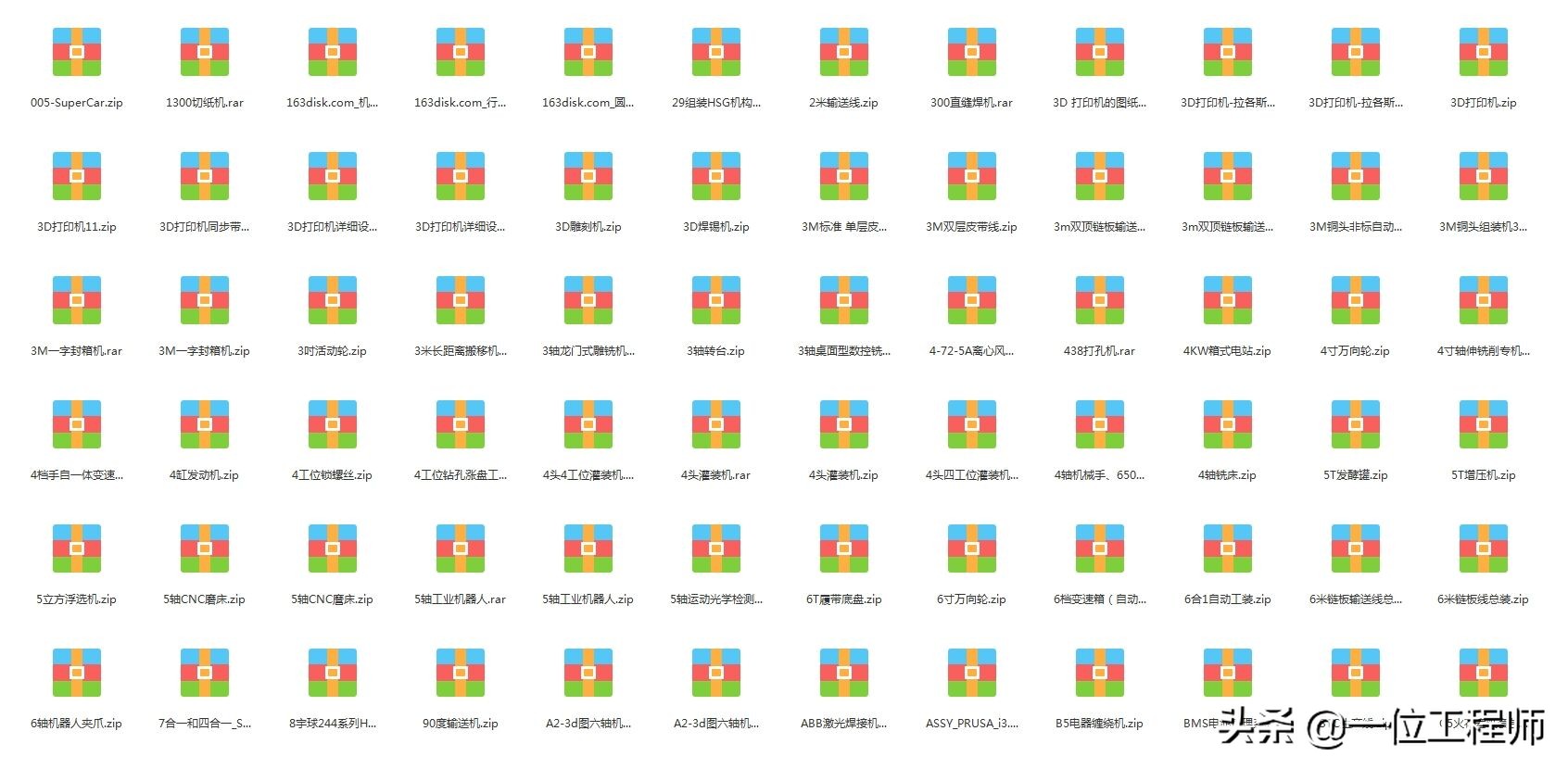

1000G机械相关领域全部资料涉及的面很广，具体来说内容涵盖传统机械行业、机械加工、材料类、材料成型、电气行业、液压行业、机电类、机械传动、一千多份非标设备三维模型和非标设计等等领域。

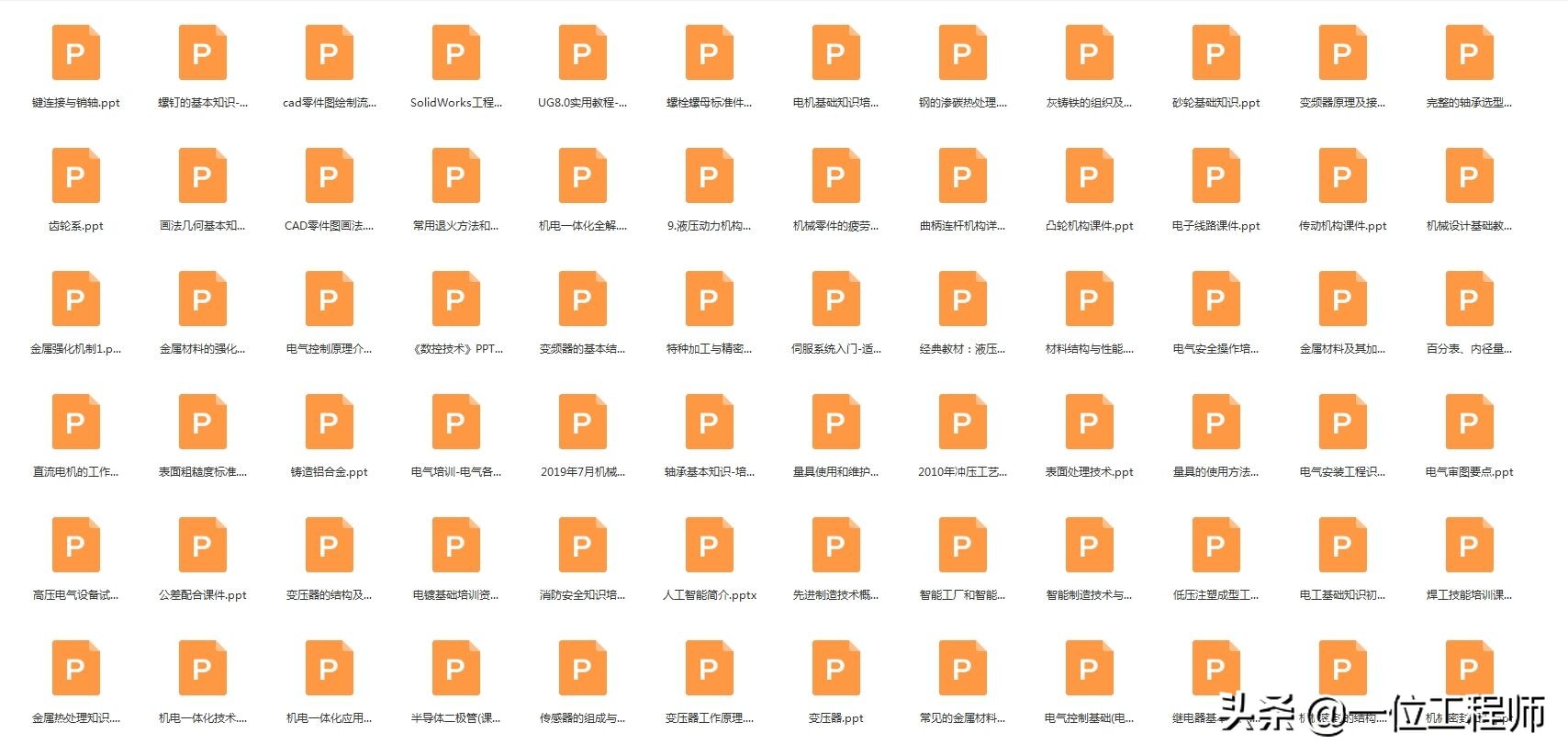

具体内容有：文档手册类(千余份工程师设计手册、机械设计手册、机电相关手册、液压类手册、自动化类手册、材料成型手册、非标设计手册等等，所有历史文章的PPT源文件等）。

常用的设计工具（500套自动计算表格，其中包括各类传动校核、选型设计表格、尺寸自动计算表格、轴承校核、齿轮校核与设计等等）。

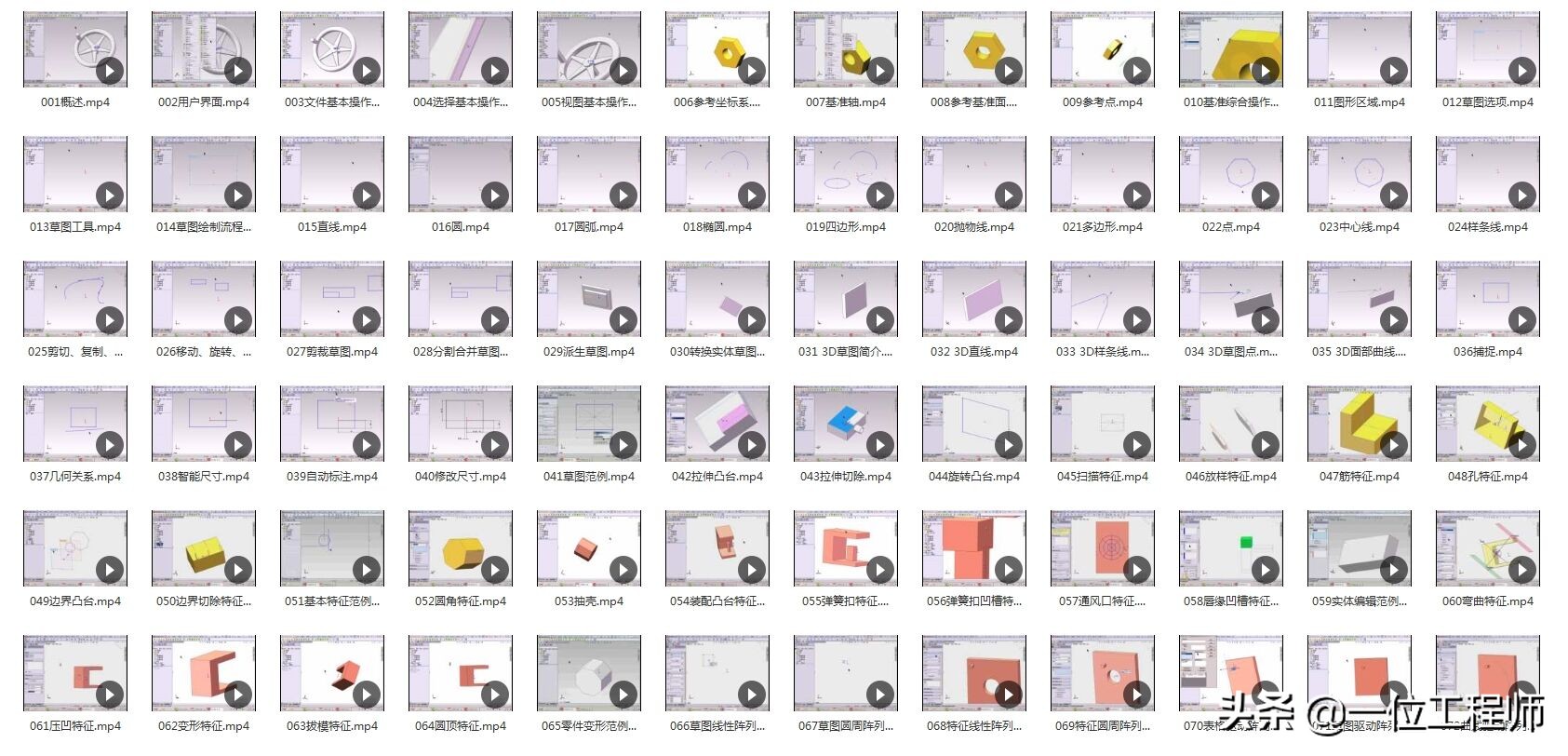

视频教程类（十余款常用的机械设计软件的教程，其中包括UG各版本、SolidWorks、CATIA、proe、CAD、Adams等等基础知识）。
