白铜是一种铜合金，主要添加元素为镍，银白色，有金属光泽，故名白铜。镍间可以相互无限固溶，从而形成连续固溶体，不论它们的比例有多大，而恒定为α单相合金。将镍熔化到铜中，含量超过16%以上，得到的合金颜色呈银白色，镍含量越高，颜色越白。通常白铜中镍含量是25%。
中文名 BFe10-1-1 类 型 结构铁白铜
特 点 含镍较少 用 途 用做板材，管材
标准：GB/T 2059-2000; GB/T8890-2007

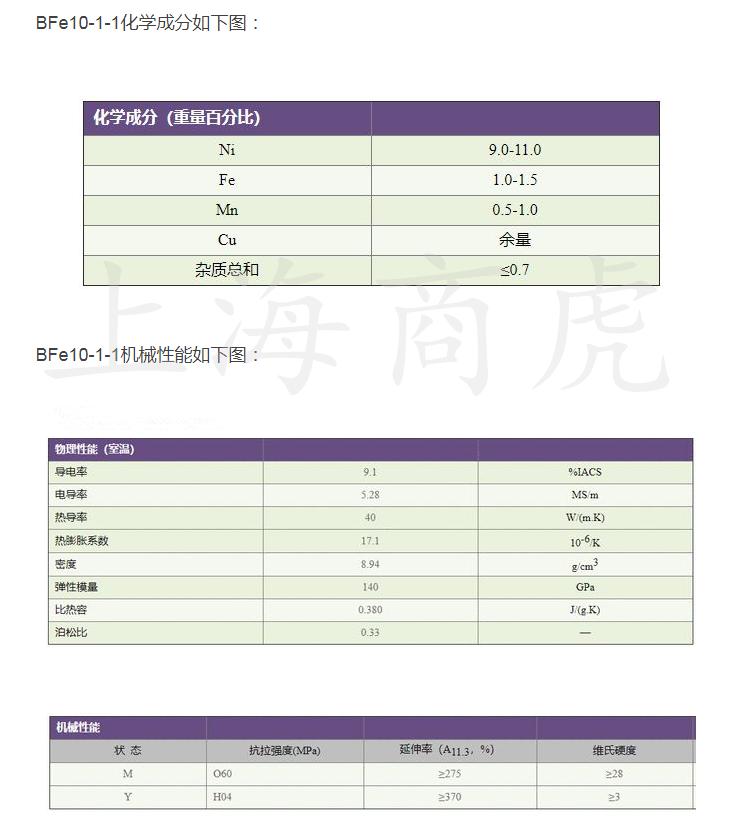

化学成分：
铜 Cu ：余量
镍+钴 Ni+Co：9.0～11.0
锡 Sn ：≤0.03
锌 Zn：≤0.3
铅 Pb：≤0.02
磷 P：≤0.006
铁 Fe：1.0～1.5
锰 Mn：0.5～1.0
硅 Si ：≤0.15
硫 S ：≤0.01
碳 C：≤0.05
注：≤0.7(杂质)
力学性能：
抗拉强度 σb (MPa)：≥275
伸长率 δ10 (%)：≥28
注 ：带材的室温拉伸力学性能
试样尺寸：厚度≥0.3
热处理：
铸造温度1330～1350℃
退火温度780～810℃
挤压热加工温度900～960℃
消除内应力的低温退火温度250～300℃。
耐腐蚀性能：
相同组分的BFe10-1-1合金，海水流速越大，腐蚀速率越大；
合金的腐蚀类型主要是在流动人工海水中，其中，*土稀**含量为0.04%时，其抗海水腐蚀性能最好，表面形成一层致密的*土稀**相(如CeNi5)腐蚀产物层，微裂纹少，与基体结合牢固，能有效地减缓腐蚀速度，提高耐蚀性
高浓度的*土稀**元素则会降低其耐蚀性；
中文名 BFe30-1-1铁白铜 外文名 BFe30-1-1iron white copper
牌 号 BFe30-1-1 标 准 GB/T 4423-1992 抗拉强度 ≥490 (MPa)
特点及应用：
BFe30-1-1铁白铜为结构铜镍合金，具有良好的力学性能，在海水、淡水、蒸汽中有较强的耐腐蚀能力，但切削性能较差。1铁白铜适用于船舶工业中高温、高压、高速、工作条件下的凝汽器和恒温器。
.
化学成分：
铜 Cu ：余量
镍+钴 Ni+Co：29.0～32.0
锡 Sn ：≤0.03
锌 Zn：≤0.3
铅 Pb：≤0.02
磷 P：≤0.006
铁 Fe：0.5～1.0
锰 Mn：0.5～1.2
硅 Si ：≤0.15
硫 S ：≤0.01
碳 C：≤0.05
注：≤0.7(杂质)
棒材的纵向室温拉伸力学性能
试样尺寸：直径或对边距离16～50
热处理规范：铸造温度1330～1350℃;退火温度780～810℃;挤压热加工温度900～960℃;消除内应力的低温退火温度250～300℃。
优点缺点：
纯铜加镍可显著提高强度、腐蚀耐蚀性能、硬度、电阻和热电性，降低电阻率温度系数。所以白铜比其它铜合金在力学性能、物理性能方面都异常良好，延展性好、硬度高、色泽美观、耐腐蚀、有深冲性，广泛用于船舶、石油化工、电器、仪表、医疗器械、日用品、工艺品等领域，还是电阻和热电偶合金。白铜的缺点是其主要添加元素——镍属于稀缺战略物资，价格昂贵。
镍白铜(有叫洋白铜)，用途：晶体振荡元件外壳，晶体壳体，电位器用滑动片，医疗机械，建筑材料等。
