笔者在上篇文章中讲到，3P+N漏电保护器在未接N线（以下称零线）情况下也能起到漏电保护作用；但随后就有读者朋友对此提出了异议，理由是他之前在现场测试了一组3P+N漏电保护开器，当进线端不接零线时按下测试按钮，开关是不跳闸的，不能起到漏电保护作用。到底怎么回事呢？

图1 开始你的证明

这其实与目前使用的漏电保护器类型有直接关系。咱们先看一组常用的漏电保护器，了解下漏电保护器上重要代号的含义。

漏电保护器关键代号的含义

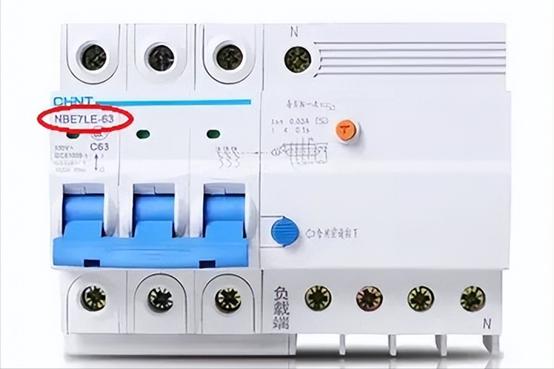

图2 常用的3P+N漏电保护器

上图图2中漏电保护器上有很多符号，咱们主要看一下左上方圈红的一组代号——NBE7LE-63， 并重点注意其中的“LE ”两个字母。对于“LE”代表的含义，大家可在网上查一下，目前大多数的解释是：代表该开关具有漏电保护功能。但这并不是它的正解。

“LE ” 中“L”和“E”应该分开来看，“L”确是代表开关具有漏电保护功能。但“E”的含义比较特殊，它代表该漏电保护器的漏电脱扣断路原理属于“电子式”，即是指它属于“电子式”漏电保护器。

这是很多人不了解的一点，也是很多人理不清3P+N漏电保护器不接零线究竟有无漏电保护功能的根本原因。

所以弄清楚“电子式”漏电保护器的漏电断路原理，才能理解为什么有的3P+N漏电保护器不接零线也能跳闸，而有的则不会。

“电子式”漏电保护器的脱扣原理

“电子式”漏电保护器漏电保护单元主要由感应线圈、 电子放大器（晶体放大器） 、继电器、脱扣装置四部分组成。

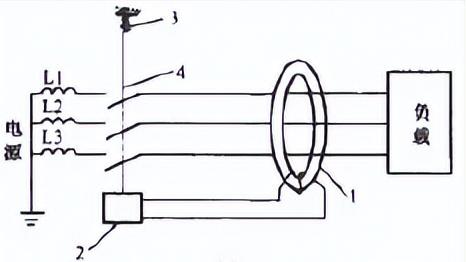

图3 电子式漏电保护器漏电动作原理

结合上图图3，“电子式”漏电保护器漏电断开原理是：当漏电时，感应线圈1检测到剩余电流，继而产生感应电流，感应电流经过电子放大器5放大后传给继电器2，由继电器2控制脱扣装置3脱扣，进而开关4断开。

需要特别注意的是，“电子式”漏电保护器保护单元必须包含“电子放大器”。因为感应线圈产生的感应电流往往非常小，无法使继电器工作，所以电流需要经过电子放大器放大后再传递给继电器。

而电子放大器是不能单独工作的，它的工作需要借助外部辅助电源，我们从上图也可以看出。 电子放大器一般需要十几伏的直流电源 来支持它本身的工作，这 十几伏的直流电可以来自380V交流电源 （如上图图3，是来自于380交流电源） ，也可以来自220V的交流电源 （如下图图4）。不过具体怎么由380V或220V交流电源变成十几伏直流电源的，这里不必深究；同时为方便描述与理解，下文直接描述为电子放大器工作电源来自380V交流电源或220V交流电源。

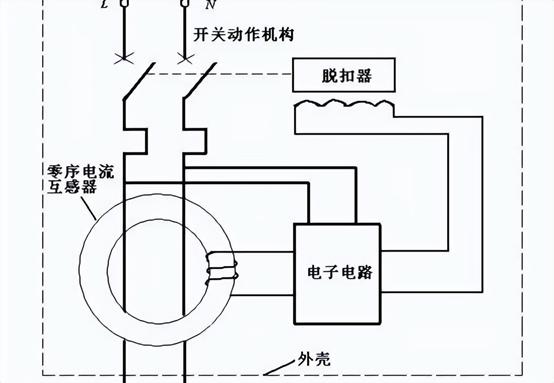

图4 220V交流电源供电

答案—你应该知道的

到这里，我相信有的读者朋友已经从电子式漏电保护器的原理中找到“有的3P+N漏电保护器不接零线跳闸，有的不跳闸”的原因。还不是特别清楚的也没关系，下面为您继续解答。

图5 答案—正解

现阶段，在建筑施工现场使用的漏电保护器普遍为“电子式”漏电保护器，3P+N漏电保护器也不例外。

对于3P+N漏电保护器来说，其漏电保护单元中电子放大器电源同样可以来自380V交流电源，也可以来自220V交流电源。

当电子放大器电源来自380V交流电源时，电子放大器 不需与零线接通，故没有零线时电子放大器也 能正常工作，漏电保护单元能正常跳闸。

当电子放大器电源来自220V交流电源时，电子放大器 需要与零线接通，故未接零线时，电子放大器 不能正常工作，漏电保护单元不能正常跳闸。

而现阶段现场所使用的3P+N漏电保护器，其电子放大元件所需电源大多数来自380V交流电源，因为这样可以避免零线断线带来的不跳闸风险；也可以增加3P+N漏电保护开关使用场合，可以代替3P开关使用。

但也有少部分需用220V交流电的3P+N“电子式”漏电保护器。

所以到这里读者朋友就应该完全明白：3P+N漏电保护器不接零线动或不动作，取决于它的电子放大器是取380V电源还是220V电源。

图6 文中自有答案

不过当前阶段建筑施工场地基本都使用的“电子式”漏电保护器作为漏电保护元件，这是不是就代表这种漏电保护器就非常好呢？

“电子式”漏电保护器优缺点分析

优点：“电子式”漏电保护器其 灵敏度比较高 ，可以达到5mA动作； 整定误差小 ；且其 制作工艺简单 ， 成本也比较低 。

缺点 ：但其电子放大器承受冲击能力较弱，抗环境干扰能力较差；同时需要辅助工作电源，使漏电保护特性受工作电压波动的影响， 最主要的是漏电保护器电子放大元件所需电源为380V或220V交流电源，当电源缺相，所缺相又正好是漏电保护器电子放大元件的工作电源，或零线断线时，漏电保护器将会失去漏电跳闸功能。

可见“电子式”漏电保护器虽有诸多优点，但在使用上还是存在不小的安全隐患。

其存在的主问题可以规避吗？答案是肯定的，使用“电磁式”漏电保护器就可以规避掉“电子式'漏电保护器使用时存在的主要问题。

”电磁式“漏电保护器工作原理及优缺点分析

如下图图5所示，请读者朋友注意上部圈黑的代号DZ47L，代号后面只有"L"，没有“E”，这就表明这不是一款“电子式”漏电保护器，而是一款”电磁式“漏电保护器。

图7 电磁式漏电保护器

“电磁式”漏电保护器的漏电保护单元主要包括感应线圈、电磁脱扣器两部分。

图8 电磁式漏电保护器漏电动作原理

结合上图图7， 电磁式漏电保护器的漏电动作原理是 ：当漏电时，感应线圈1检测到剩余电流，进而产生感应电流，感应电流直接传递给电磁脱扣器2，使机构脱扣断开电源。

从其漏电动作原理中我们可以知道，电磁式漏电保护电器的 二次回路感应电流没有经过放大 ，直接推动脱扣器动作， 因而不需要辅助电源，故其漏电保护动作功能与电源电压无关 。 所以当电源缺项或零线断线时，依然不影响其漏电保护功能 。

但这种漏电保护器 制作成本高 、制作 工艺要求复杂 ，其 价格往往是“电子式”漏电保护器的好几倍 。

且其保护单元电磁脱扣器中有个 比较特别的永磁体 ，目前我们国家还比较难以生产出高质量的东西来。这也是当前阶段“电磁式”漏电保护器未得到普及，“电子式”漏电保护器盛行的原因之一。

结束语

本文笔者重点为大家介绍了“电子式”漏电保护器的漏电动作原理，并从其动作原理上讲解了3P+N开关不接零线也可以动作的根本原因，同时结合“电子式”漏电保护器的使用缺点，介绍了“电磁式”漏电保护器的动作原理及优缺点。相信大家学完都会有所收获。

最后，各位读者朋友对此是否有不同的看法或更好的观点？欢迎大家留言讨论。
