许多网友想知道如何拆解波段开关重组,以便制作较美观级进式VR...此篇的说明希望对各位有所帮助!

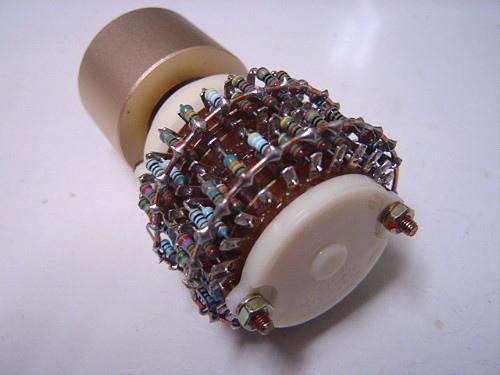

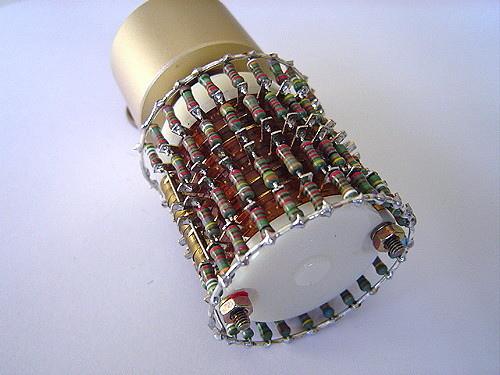

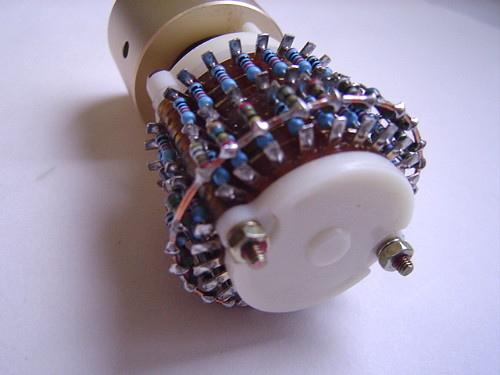

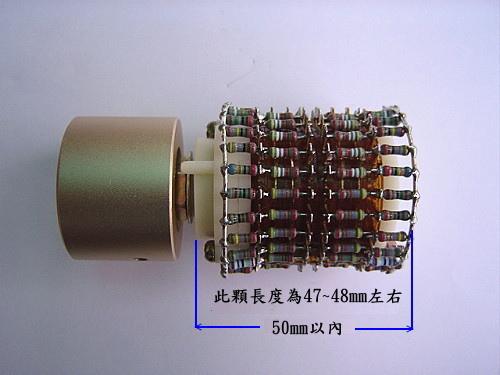

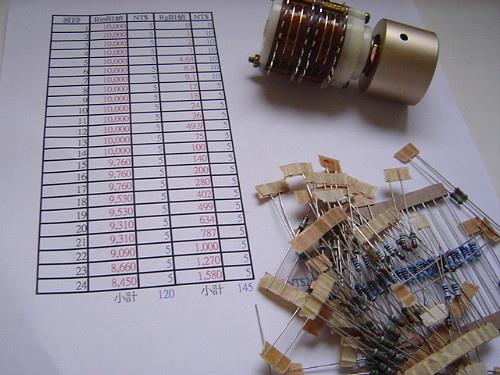

下图为网友订制的50K级进式VR,焊锡及地端纯银导线(线质很柔软)是网友自己提供的,电阻为PHILIPS

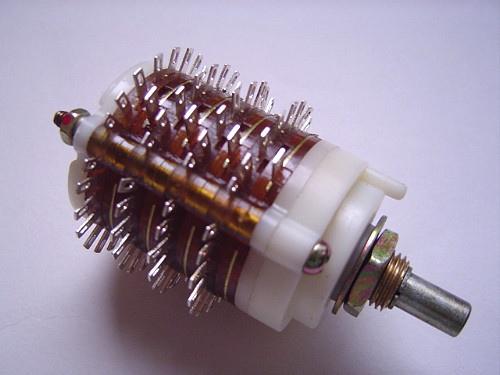

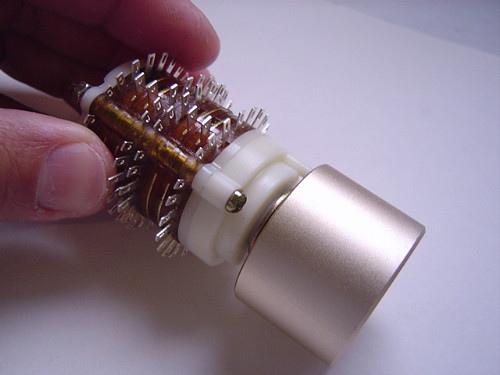

下图是波段开关原本的样式
这类波段开关几乎都是上海厂制的
先将两边的长螺丝松脱下来分解开关

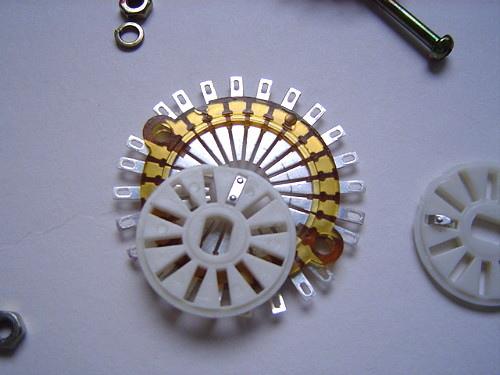

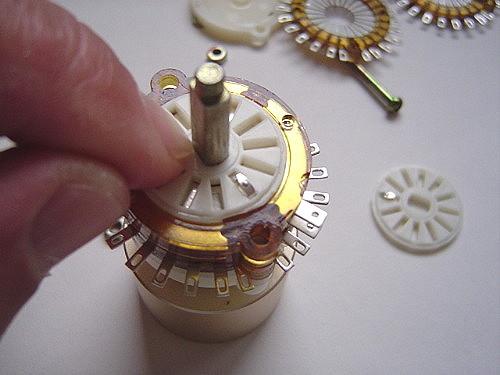

打开时注意"弹片"不要掉了~弄丢了就不用玩了....

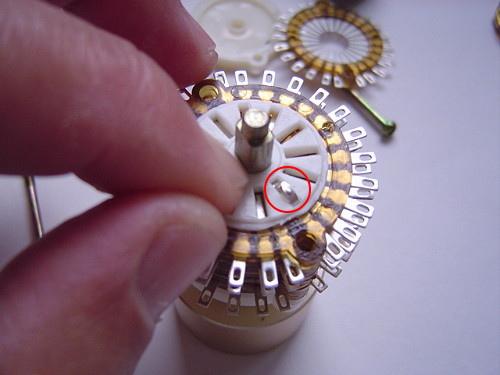

.并且留意弹片的两面是不同的设计.

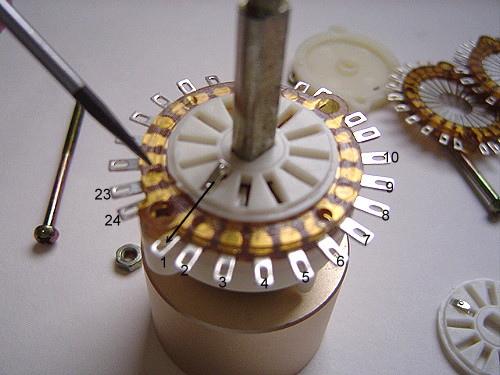

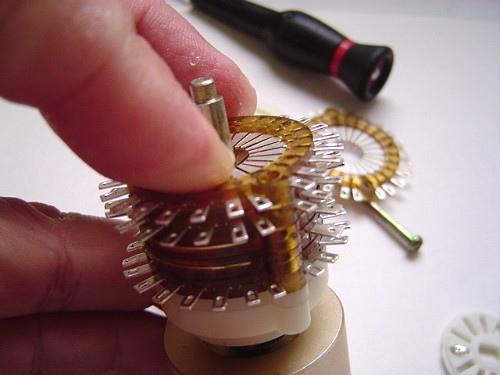

再来,先将开关转到底,看下图的照片可知先装一个24段导片环,然后再装白色的弹
片环套入,注意弹片要对齐第一波段的位置,并且留意弹片的两面上下位置的对应.
再来一张近照较清楚
好~套上无段的导环
再直接套一片相同的
套入白色白色弹片环
再套入24段导片环
在套入相同的24段导片环
一样的...再套入白色弹片环.
PS:注意!如果套入的白色弹片环无法对到第一档位,表示装反了.
将白色环翻转过来即可.
当然,这时弹片也要翻转过来,对应其下上导片环的位置
相同的方法,再将最后一道也套入吧!
好了,调整完毕!
锁回固定螺丝

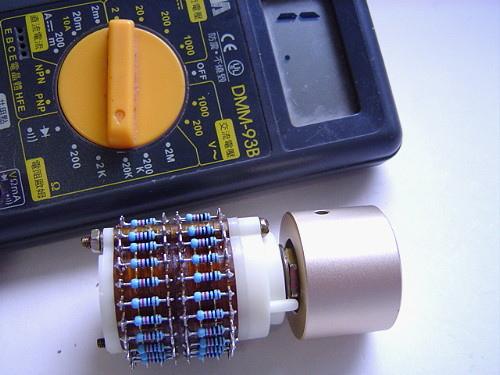

其实,有了概念后,实做时是很简单的,做好时别忘了用电表测量一下是否正确!

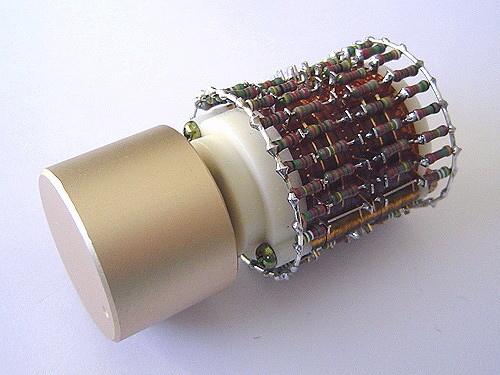

这也是用PHLIPS电阻做的10K缩小版级进式VR ,我的地线都是用OCC铜线.
