操作攻略

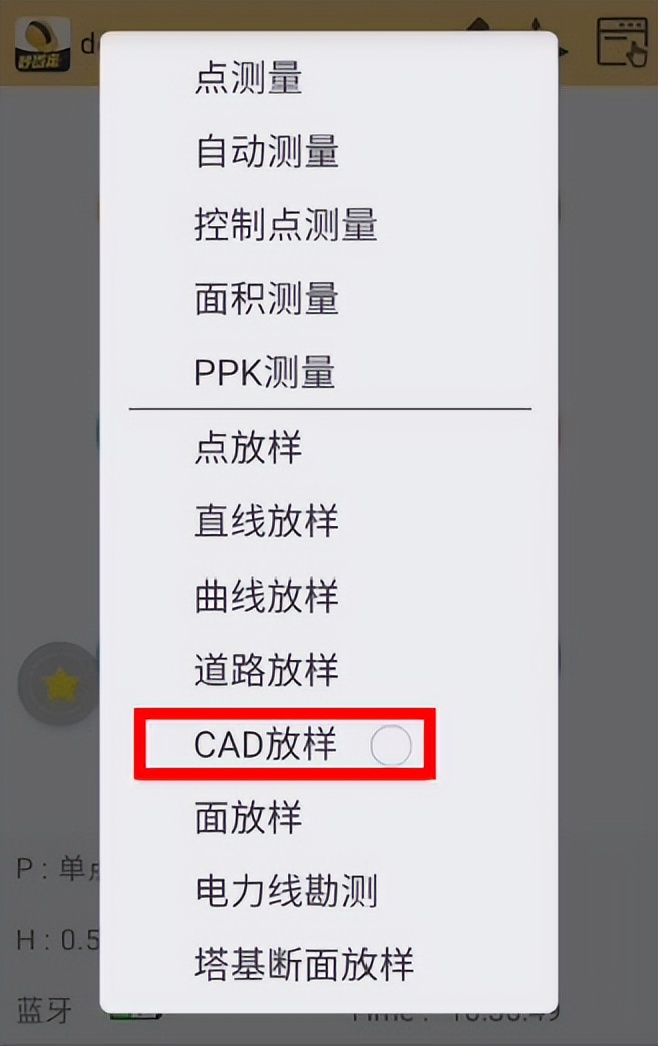

打开科力达工程之星5.0软件，主菜单点击“ 测量-CAD放样 ”。

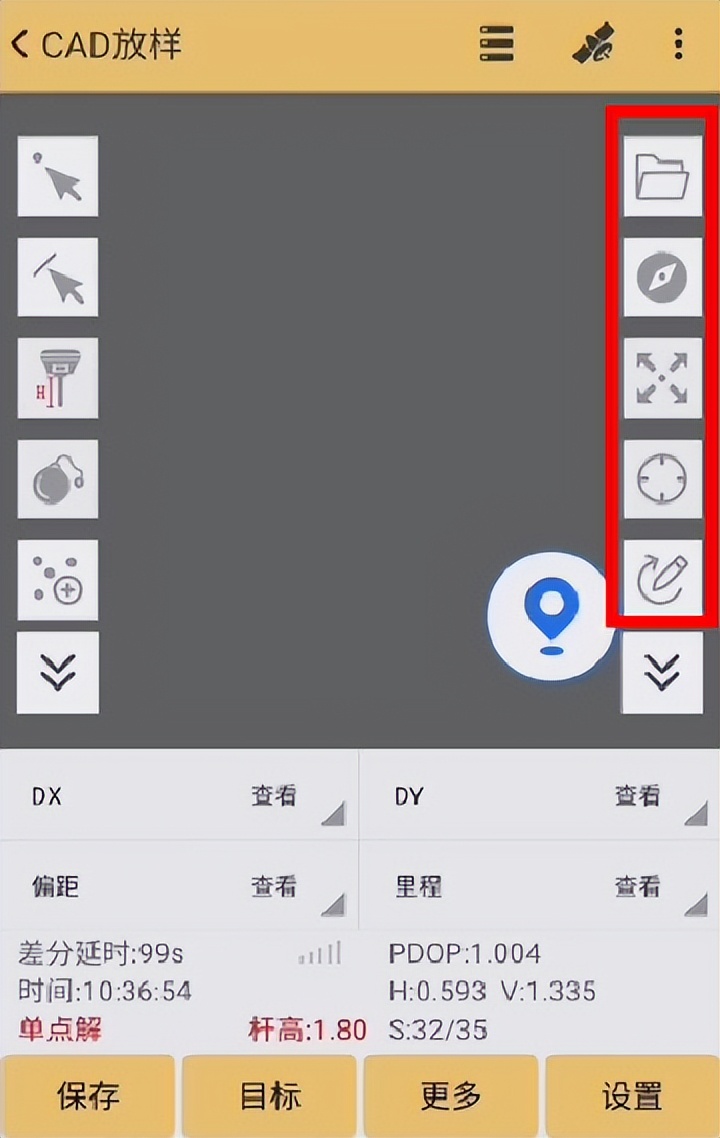

在CAD放样界面，我们看到常用的工具分布在界面左右两侧。右侧为固定工具栏，从上到下顺序分别是：

选择文件： 点击该按钮可进行CAD文件的导入；

罗盘： 电子罗盘导航模式，一般配合点选放样模式进行使用；

全图： 使图形主体部分居中显示；

测量点居中： 使当前所在位置居中；

重绘： 让图形显示更精细。

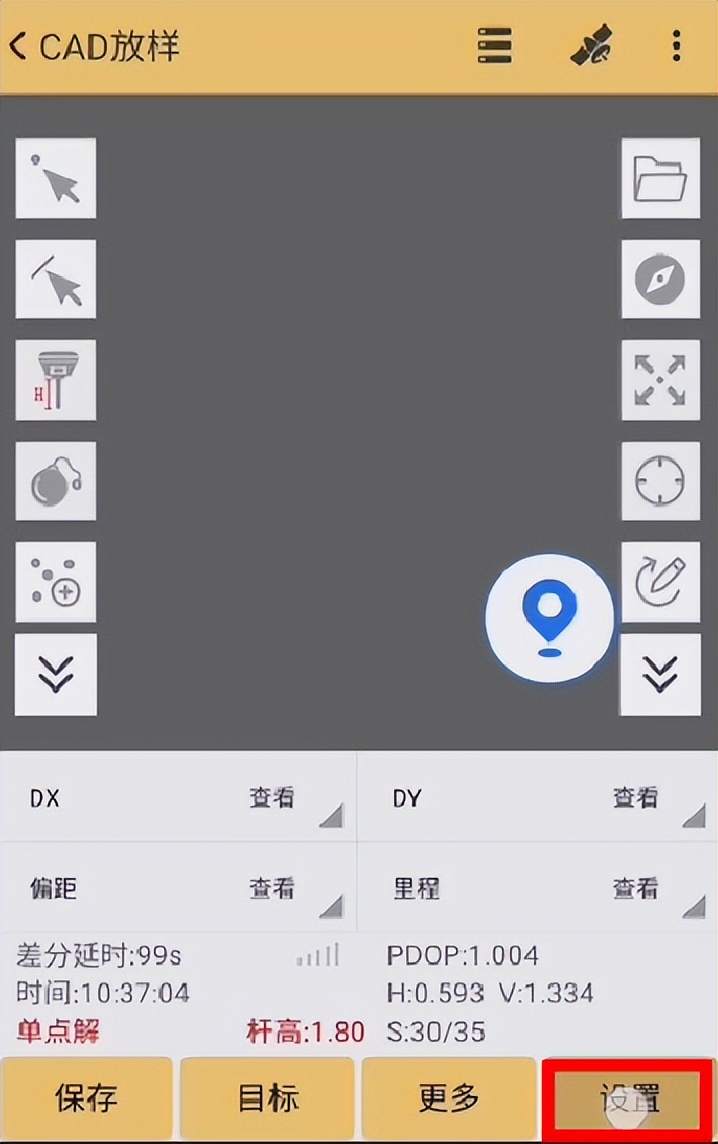

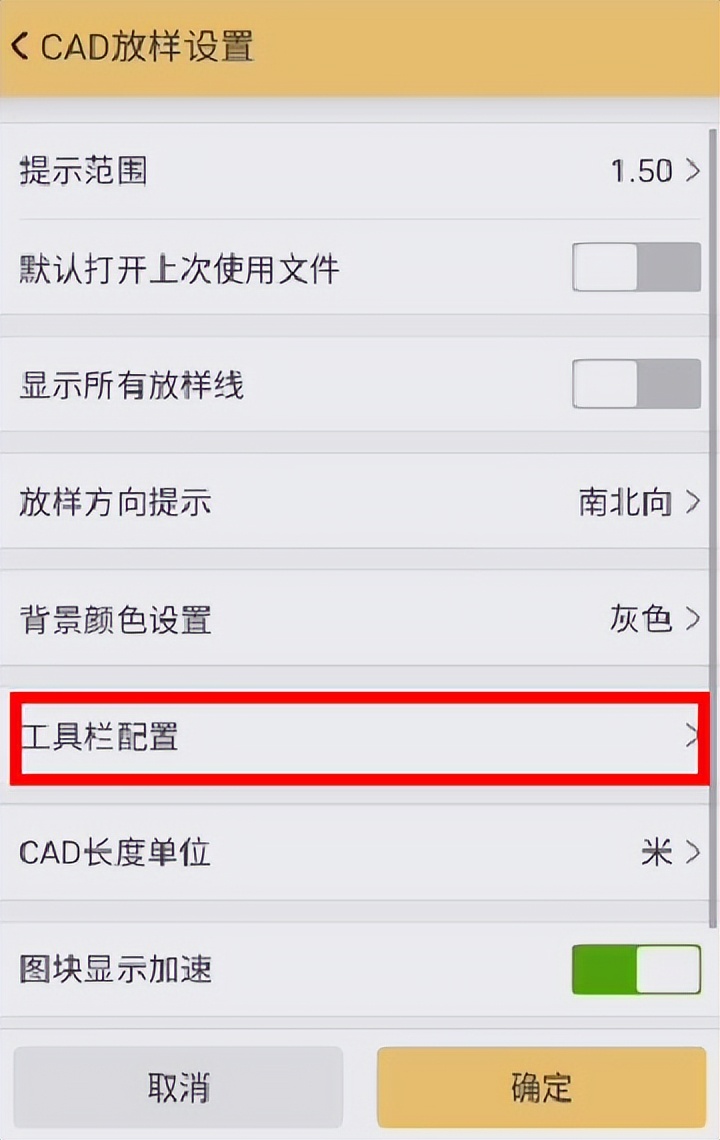

左侧为活动工具栏，可点击“ 设置 ”，选择“ 工具栏配置 ”。

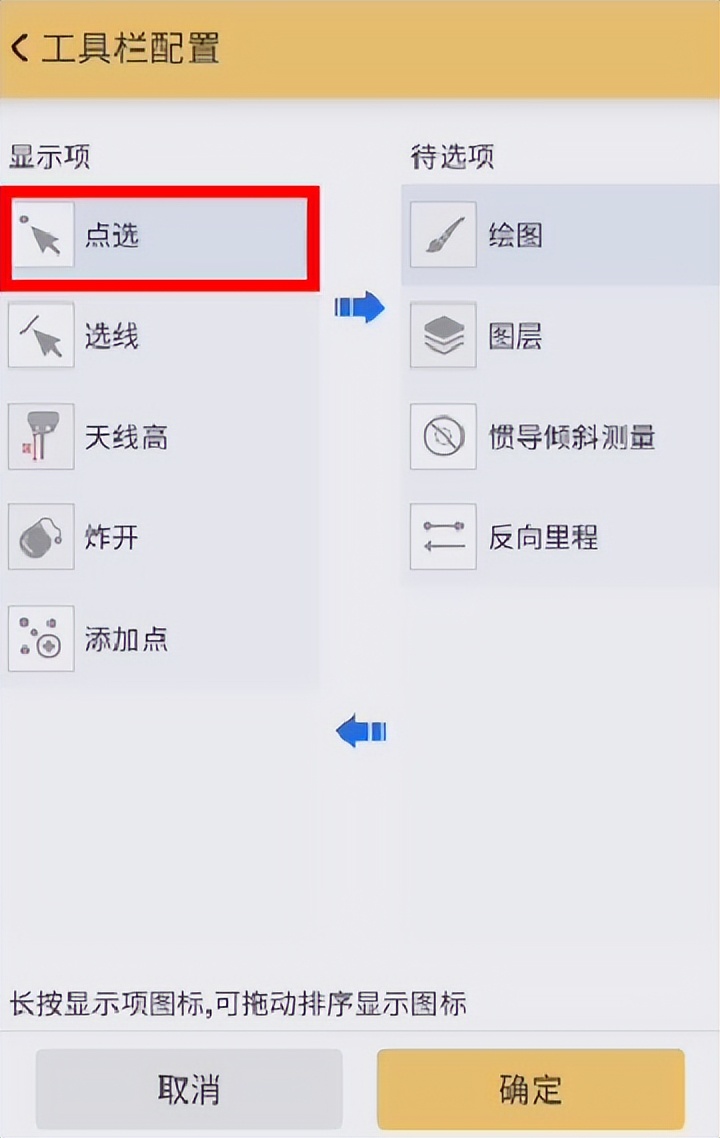

这里的工具栏配置选项分别是：

点选： 在图形上任一点选点进行放样，该模式下可切换成罗盘导航模式进行更直观的放样；

选线： 可以进行直线、多段线、圆弧以及块状物的选择；

天线高： 可以设置天线的量取高度；

炸开： 可以炸开块状图形进行分段放样；

添加点： 可以在图形上增加点坐标，进行点放样；

绘图： 可以进行现场绘图操作；

图层： 可以把不使用的图层先冻结掉，提高图形的加载效率；

惯导倾斜测量： 打开惯导测量功能；

反向里程： 改变里程计算的方向。

通过长按显示项图标，可以拖动改变图标显示顺序，这里左右指向箭头可以设置需要显示的工具，设置好工具后，点击“ 确定 ”。

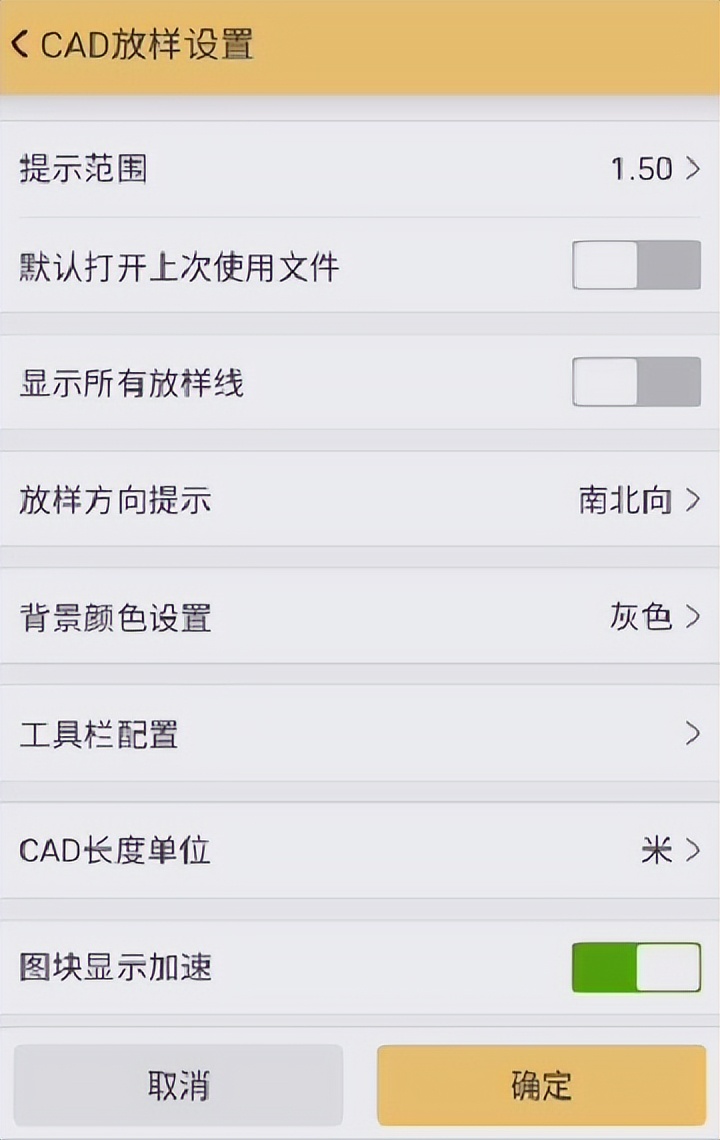

除此以外，CAD放样设置界面还可以设置以下参数：

提示范围： 可设置放样提示音提示范围；

默认打开上次使用的文件： 进入软件默认打开上次使用的文件；

显示所有放样线： 放样界面即可显示放样线（点放样/直线放样模式下）；

放样方向提示： 可设置为南北向或前后向；

背景颜色设置： 可设置为灰色、黑色或白色；

CAD长度单位： 根据图纸设置CAD长度单位，软件自动识别所导入图形单位，如无法识别可手动切换；

图形显示加速： 加快块状物图形显示速度；

点击CAD坐标系： 可设置为“ WCS ”世界坐标系或“ UCS ”用户自定义坐标系，软件自动识别所导入图形坐标系，如无法识别可手动切换。

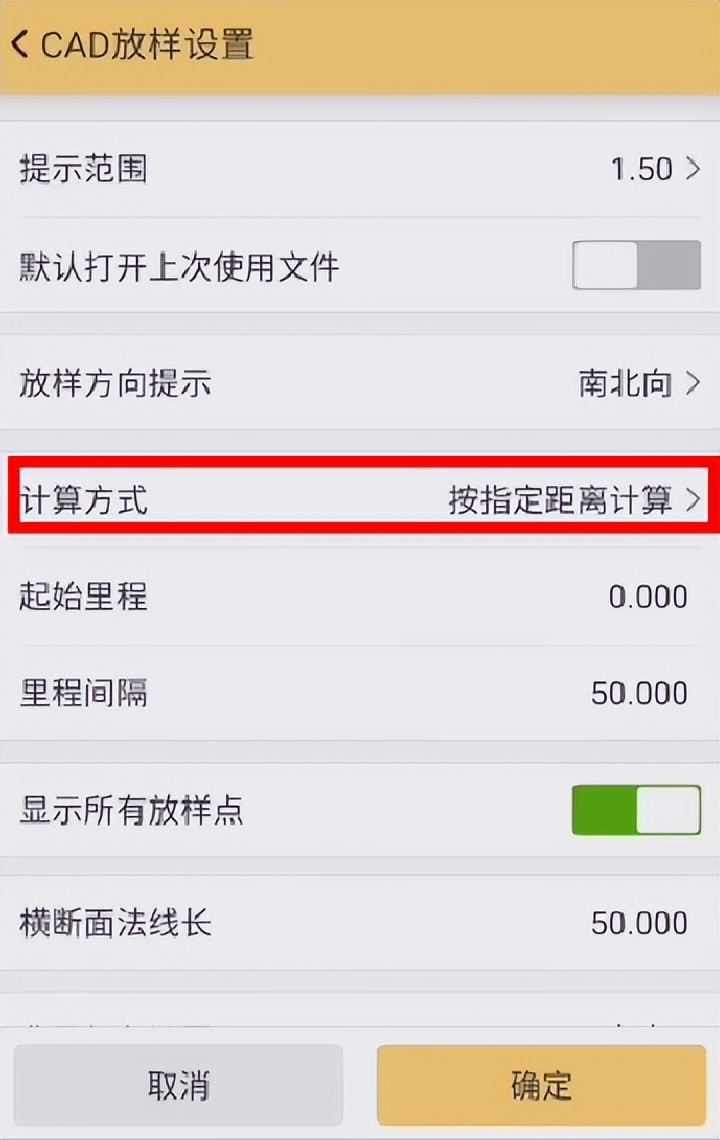

根据自己的工程需求设置好后，点击“ 确定 ”，返回放样界面。点击“ 更多 ”，选择“ 连续多段线放样/圆弧放样 ”，然后点击“ 设置 ”，选择“ 计算方式 ”，可以选择放样时的计算方式， 按指定距离计算、按线段等分计算或按关键点计算 三种选择方式。选择是否“ 显示所有放样点 ”，输入 横断面法线长度 。

以上内容均为CAD放样工具栏及放样设置，你学会了么？
