今天我们分享的是关于瑞芯微RK3399 广告机高速 PCB 设计实战的设计流程，此案例采用的是八层一阶HDI叠层设计，整板功能强大、接口丰富、电源种类众多，设计难度极高，属于高端级别的 PCB layout 范畴，用于进阶和提高 layout 技术非常不错的选择。
产品型号
RK3399 是瑞芯微推出的一款低功耗、高性能的应用处理器芯片，该芯片基于 Big.Little 架构,即具有独立的 NEON 协同处理器的双核 Cortex-A72 及四核 Cortex-A53 组合架构，主要应用于计算机、个人互联网移动设备、VR、广告机等智能终端设备。RK3399 内置多个高性能硬件处理引擎，能够支持多种格式的视频解码，如：4K*2K@60fps的 H.264/H.265/VP9，也支持 1080P@30fps的 H.264/MVC/VP8 以及高质量的 JPEG 编解码和图像的前后处理器。
产品特性
1、CPU 特性
• Big.Little 架构：双核 Cortex-A72 + 四核 Cortex-A53 架构，64 位 CPU
• 主频超过 1.8GHz
• 一级缓存
• 每一个 A72 配置有 48KB 的 I 缓存和 32KB 的 D 缓存
• 每一个 A53 配置有 32KB 的 I 缓存和 32KB 的 D 缓存
• 二级缓存
• big cluster 配置 1024KB 二级缓存
• little cluster 配置 512KB 二级缓存
2、内置 SRAM
• 总 SRAM 为 192KB
• 系统启动 SRAM 为 4KB
3、GPU
• 采用 Mali-T864 GPU，支持 OpenGL ES1.1/2.0/3.0/3.1，以及 OpenCL,DX11
• 支持 AFBC
4、显示：
• 双 VOP: 一个 VOP 支持 4096*2160，另一个 VOP 支持 2560*1600；
• 双通道 MIP-DSI
• 支持 eDP1.3
• 支持 HDMI2.0 协议，可以达到 4K 60Hz，并带有 HDCP1.4/2.2 协议
• 支持 DP1.2
• 支持 Rec.2020 和自转换成 Rec.709
5、接口
• 双 ISP 像素处理能力高达 13MPix/s，支持双路摄像头数据同时输入
• 支持双 USB3.0 Type-C 接口
• 支持 PCIe 2.1 (4 full-duplex lanes )
• 内置低功耗 MCU
• 支持 8 路数字麦克风阵列输入
6、封装
• FCBGA828 21mmx21mm ，0.65mm pitch
系统框图
电源系统

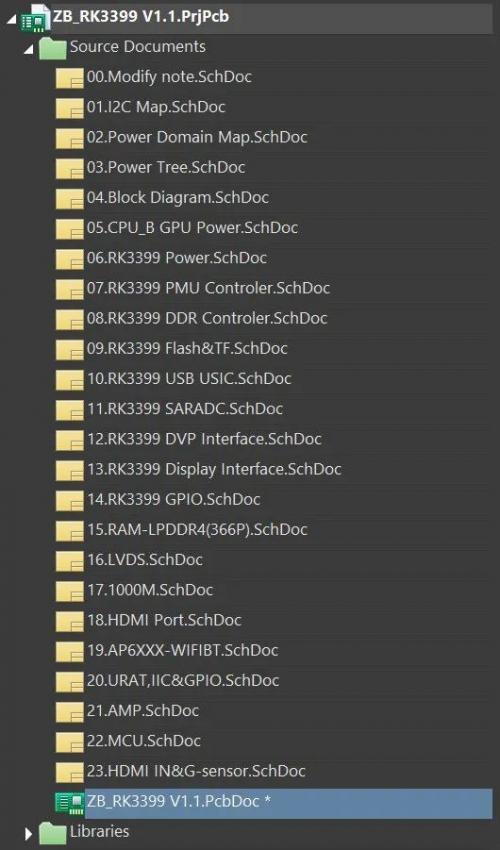

项目原理图
板子信息
RK3399 广告机主板详细信息
案例截图

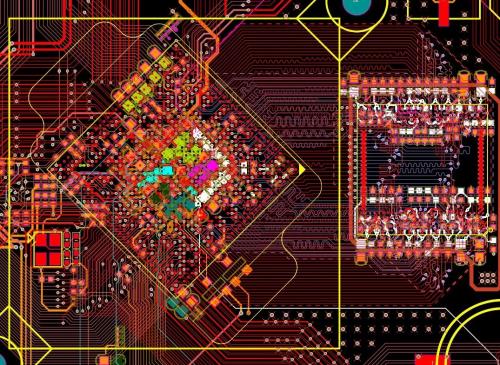

RK3399 LPDDR4 PCB Layout 效果图

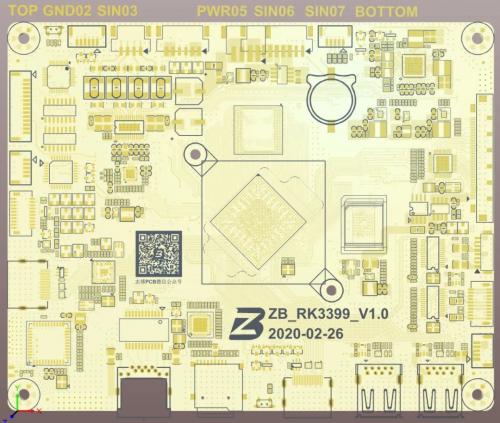

RK3399 未铺整板铜皮的效果图
RK3399 铺完整板铜皮的效果图

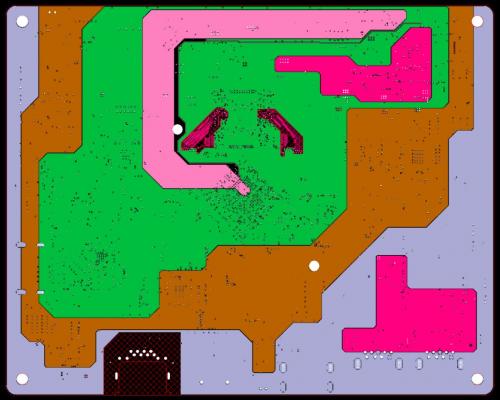

RK3399 电源分割效果图
RK3399 3D PCB Layout 设计效果图
典型应用
主要适用于电子班牌、人脸识别设备、楼宇安防、智慧社区、人脸考勤、人脸闸机（板载继电器、韦根，补光灯）、微信支付、支付宝支付、收银机(支持扫码枪，密码键盘)、户外广告机（支持 4K，重力感应，GPS）、智能会议（支持 HDMI IN）、裸眼 3D、政务自助终端、人脸比对、人证比对、无人售货机（支持上下位机，RFID，钱箱，非接触式读卡器，纸币器，4G 通讯模块）、无人超市收银台、快递柜。
学无止境，不断向前，电子日新月异，产品更新迭代的速度越来越快，相对应的硬件开发难度大大提高，对 PCB 板级设计的要求也越来越高，尺寸越来越小，信号传输速率越来越快，使得企业对 PCB 工程师的要求也会越来越高，为了自己的将来，让我们一起学习高端 PCB 设计吧。
