250毫米台式风扇的内部构造(不带电源板,一)

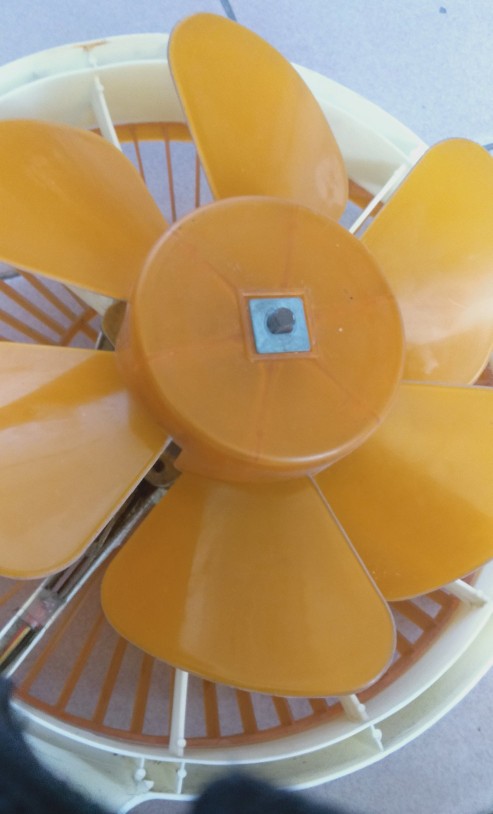

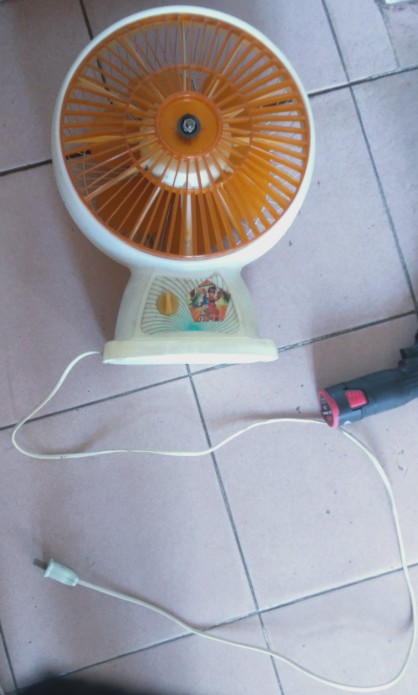

220伏,250毫米的台式风扇,也叫转页

扇,额定功率:40瓦,额定频率:50Hz,

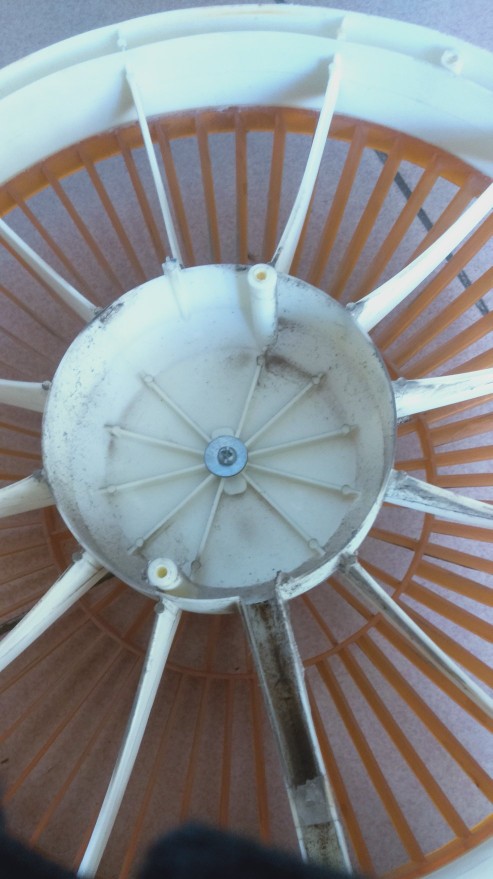

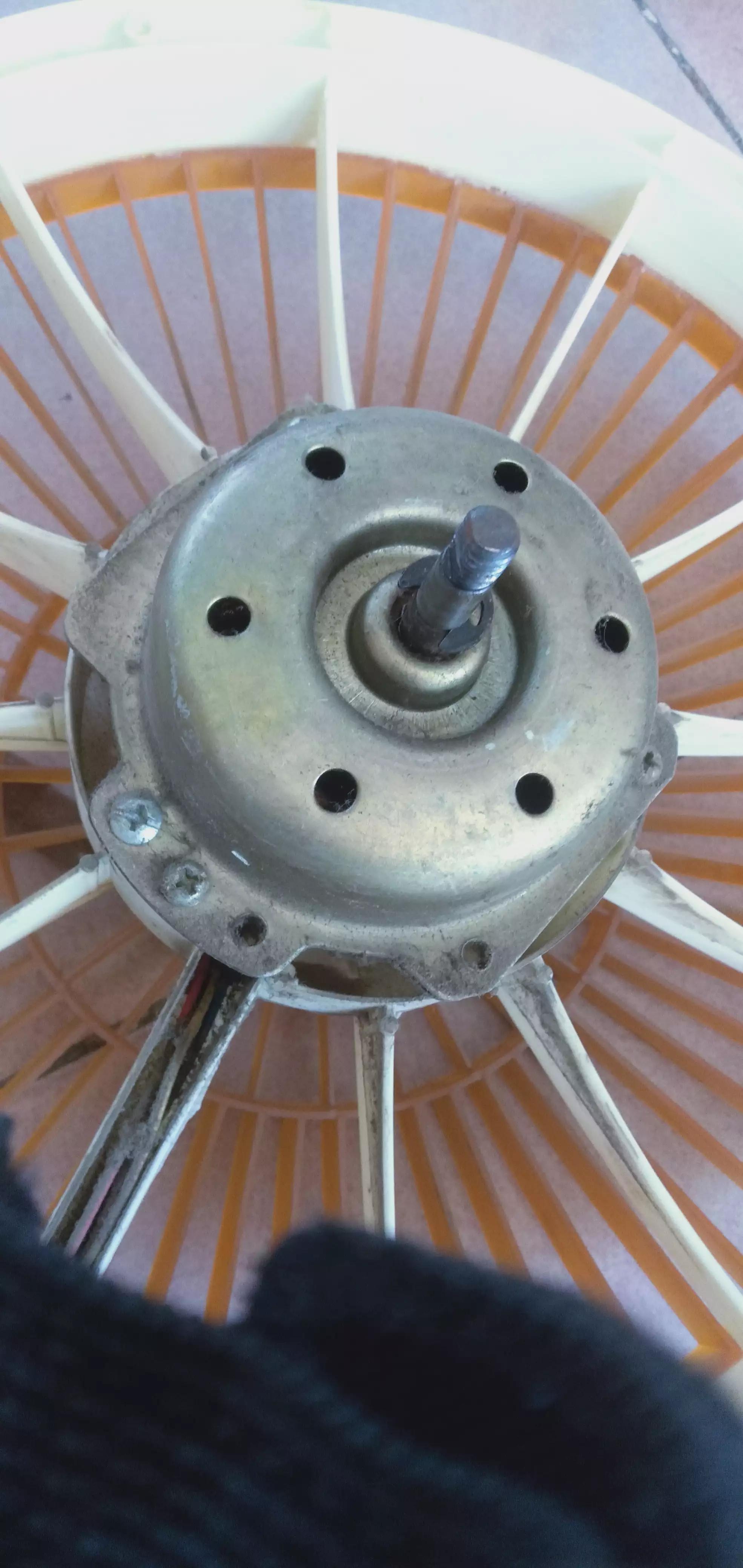

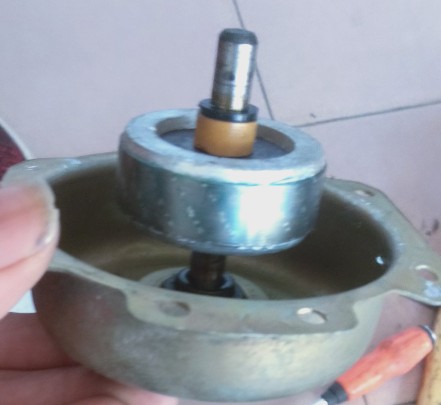

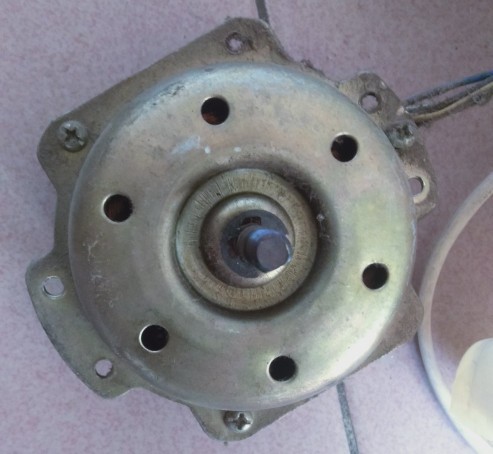

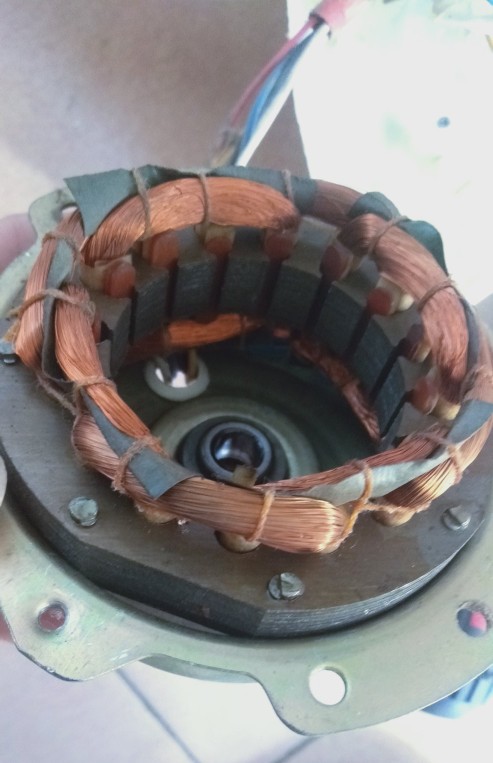

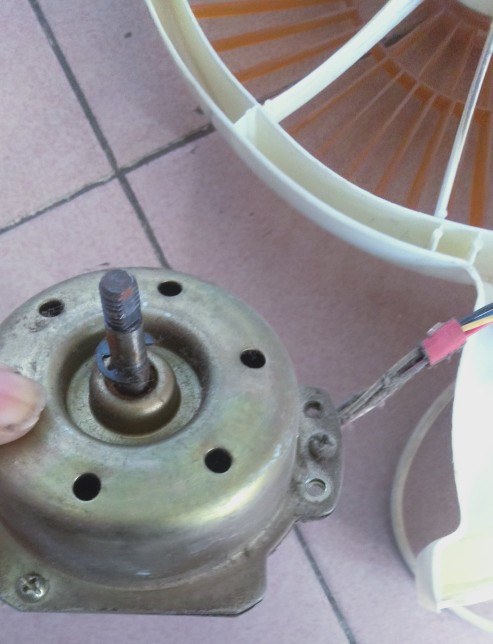

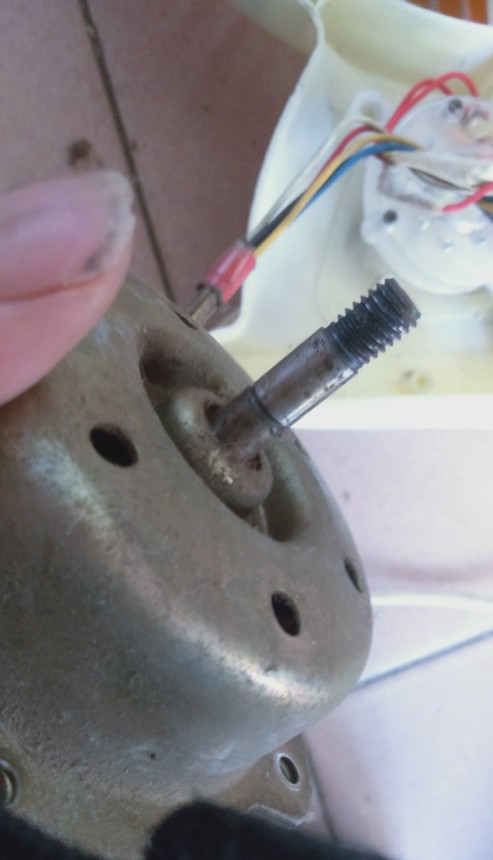

型号:KYT1-25。电机不带轴承,带轴

套。

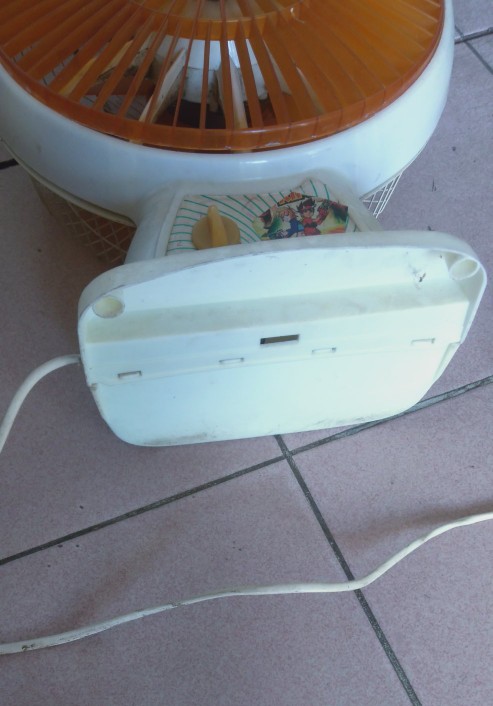

电源线长1.5米。

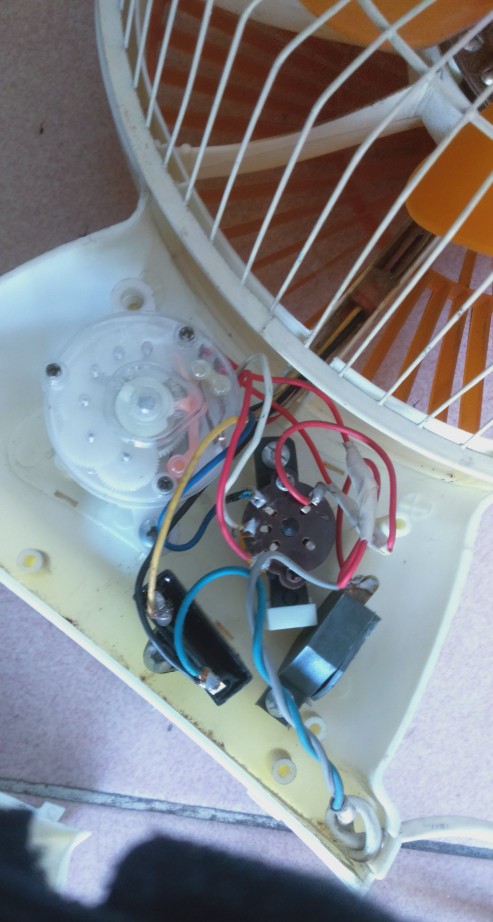

不带数显,带个电容,不带碳刷,带个机

械式定时旋钮开关,不带指示灯,不带电

源板。

还带有一个档位、开与关的合三为一的旋

钮开关。

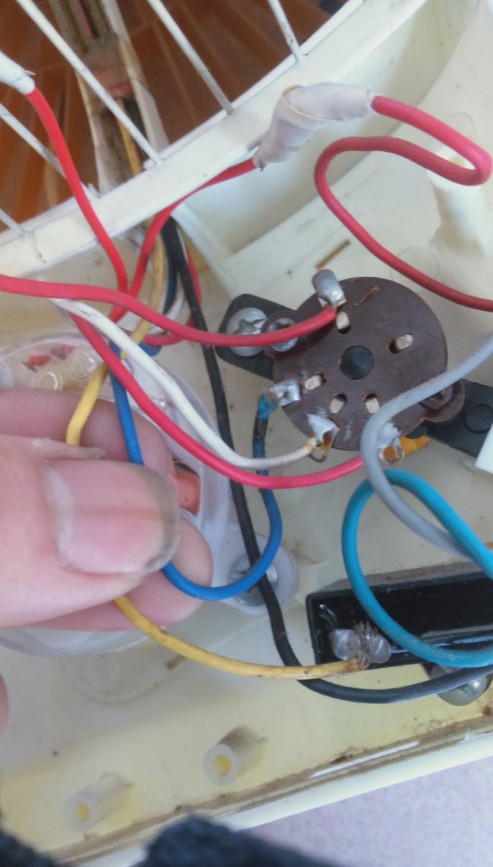

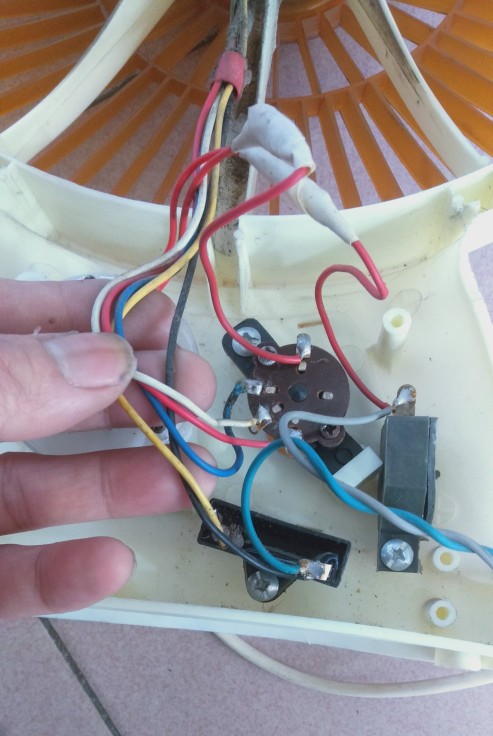

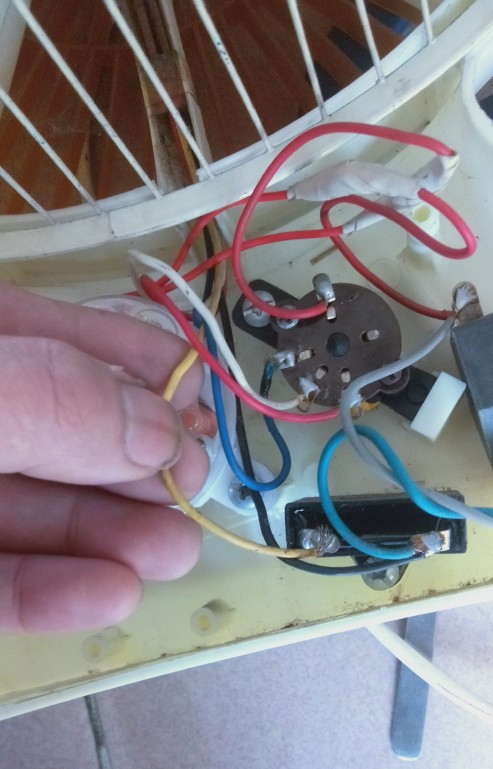

内部共有九根线。

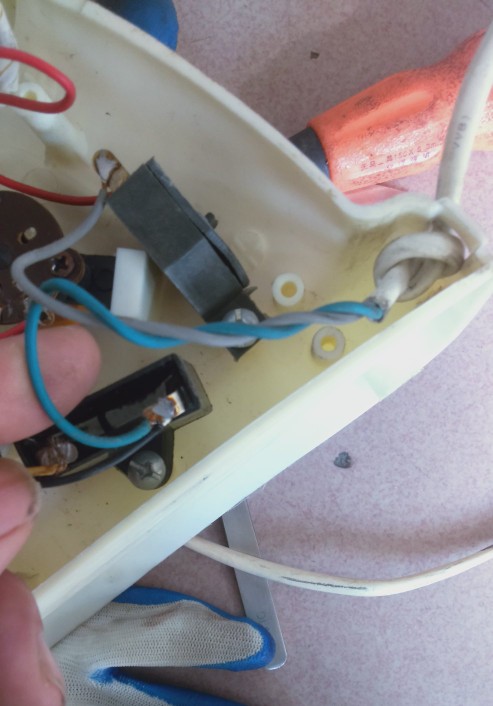

电源线有两根线,一根是蓝色的线(零

线),另一根是灰色的线(火线)。

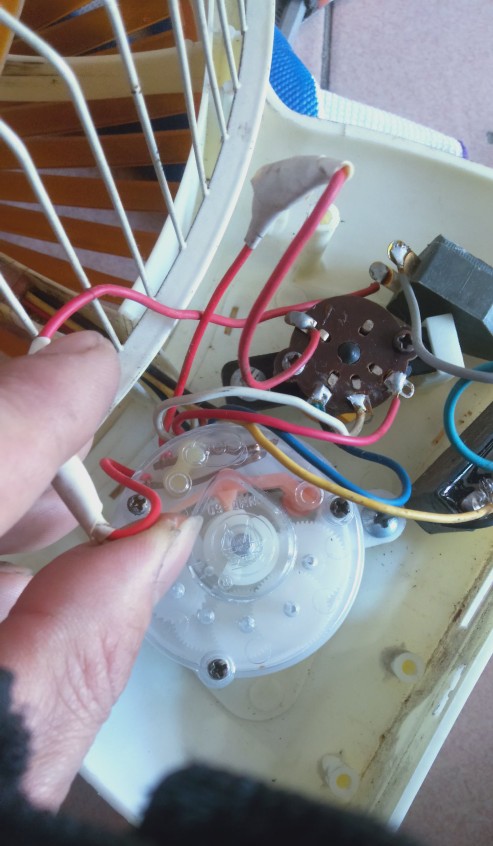

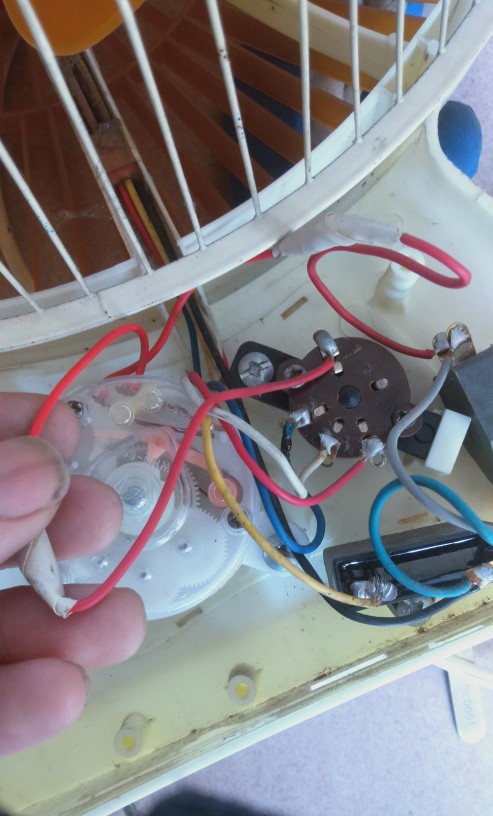

机械式定时器引出来的两根线,都是红色

的线。

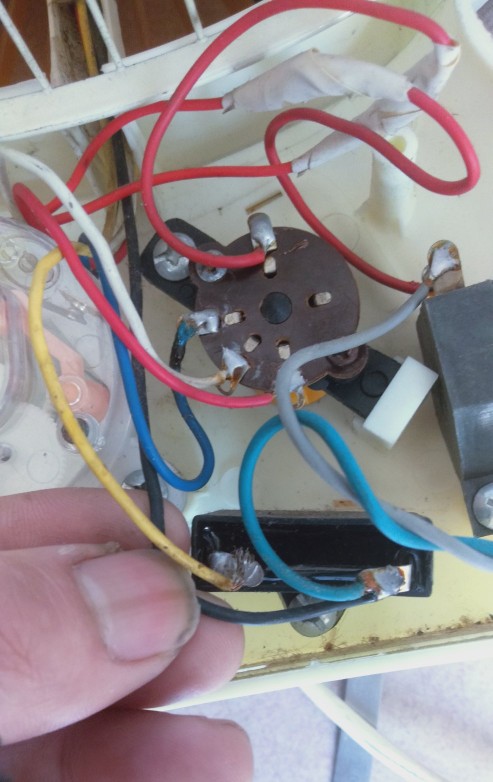

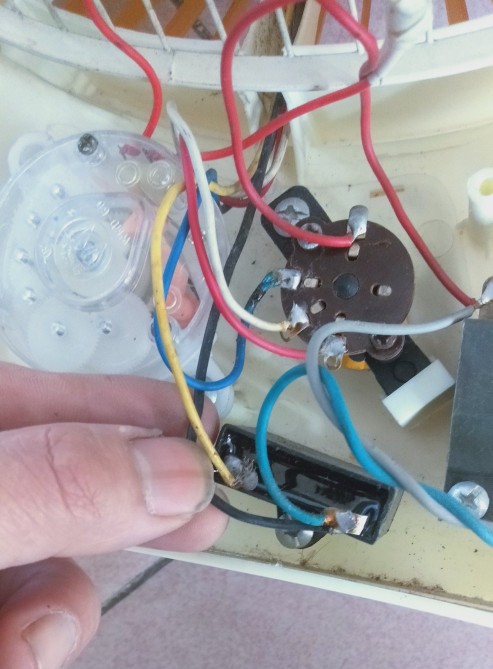

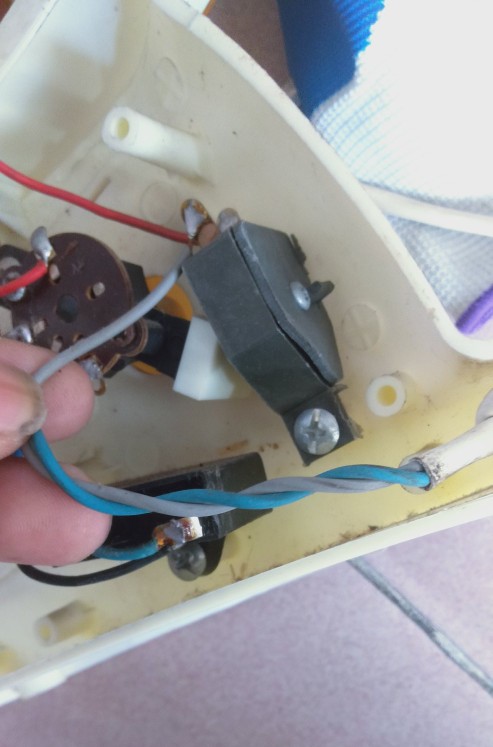

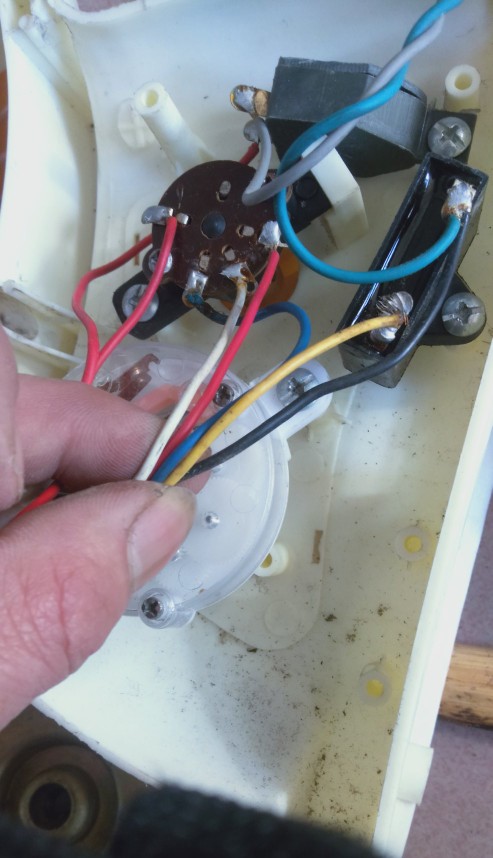

带一个长方形的电容(带一个螺丝孔),

型号:CBB 61,400伏,1.2微法。

电容没有字的那一面朝自己,右侧接两根

线,一根是电源线蓝色的线(零线),另

一根是接黑色的线,左侧接一根黄色的

线。

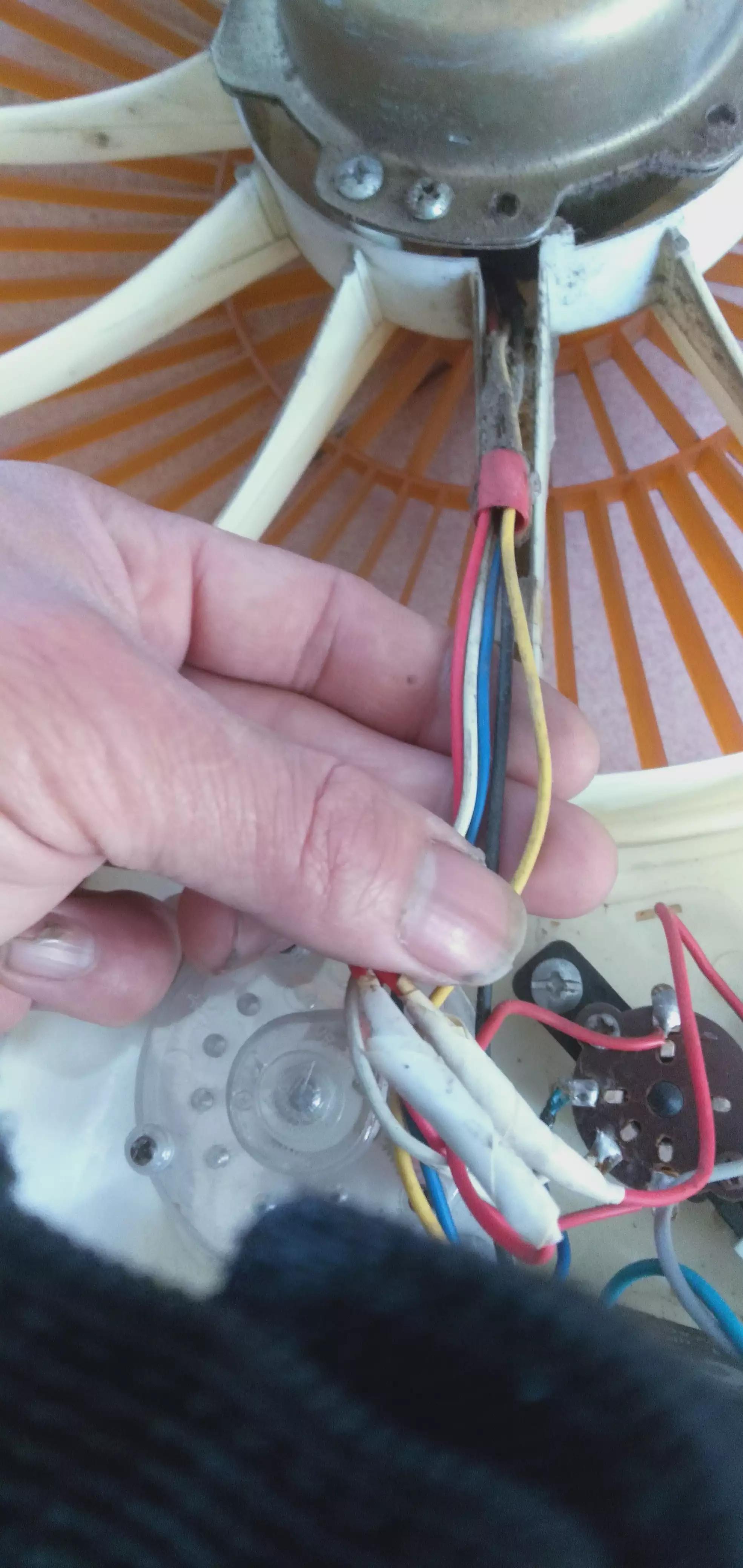

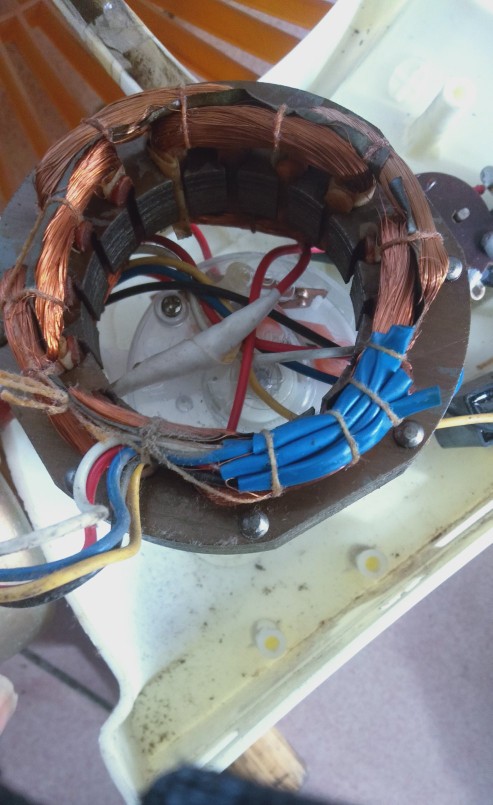

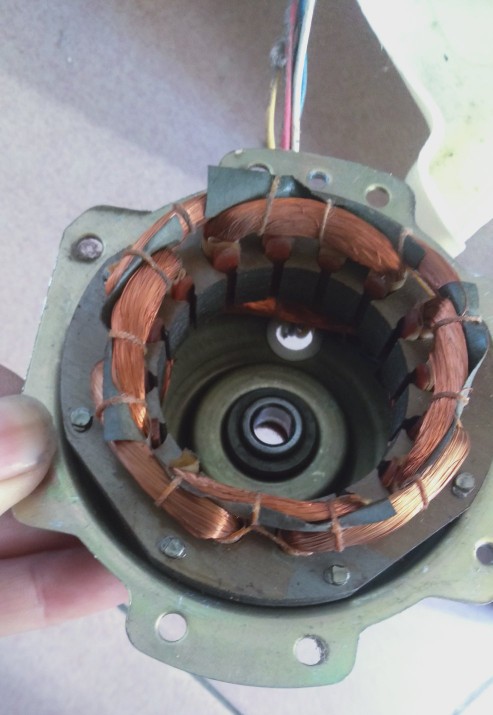

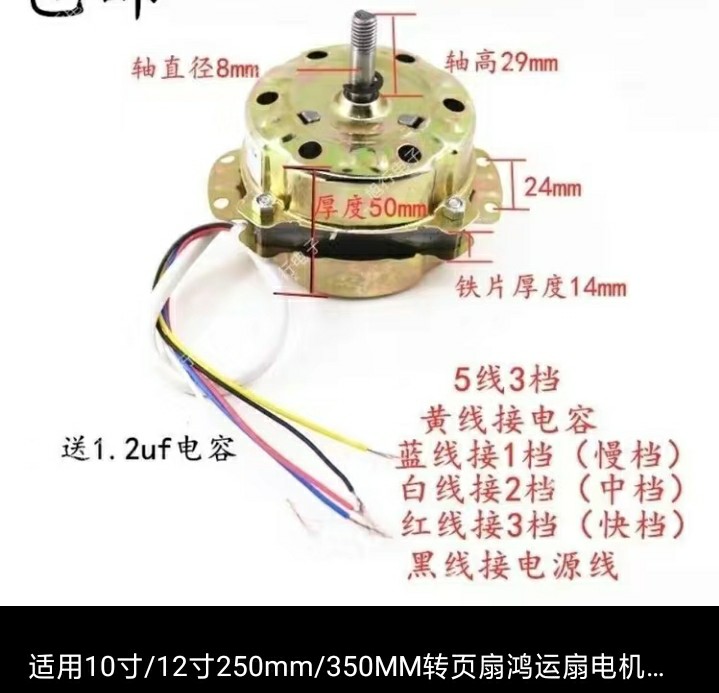

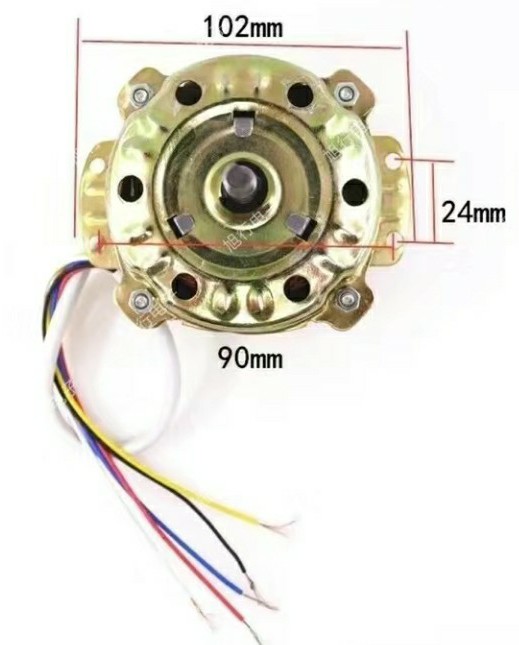

从电机里引出来五根线,一根是白色的

线,一根是红色的线,一根是蓝色的线,

一根是黑色的线,一根是黄色的线。
