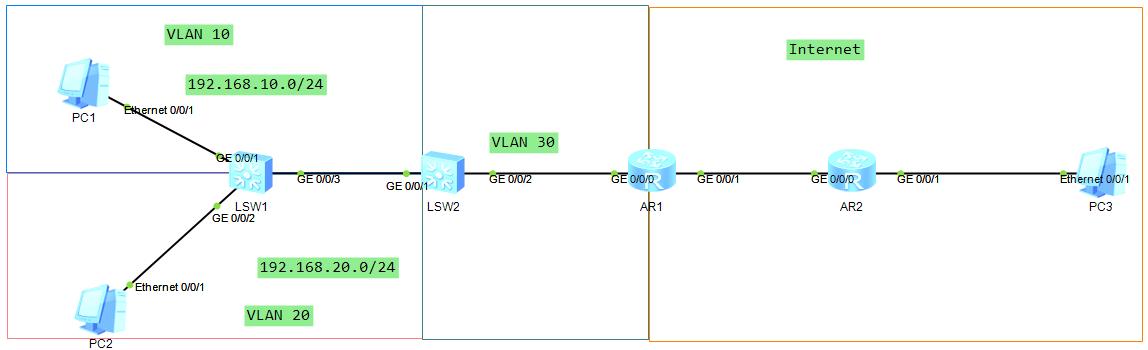

总体分为：

VLAN通信流程 → 二层转发 → 路由转发 → 出口转发→总结

二层转发

首先当PC1访问PC2或者访问PC3的时候，这里以访问PC2说明。首先数据链路层需要封装源MAC地址和目的MAC地址，源MAC地址是PC1自己的MAC地址，目的MAC地址是分两种情况：第一种，当目的主机和自己处在相同网段的时候MAC地址就是目的主机的MAC地址。第二种，当目的主机和自己处在不同网段的时候，这个时候目的MAC地址封装网关的MAC地址

PC1访问不同网段的PC2时，因为是不同网段，PC1把网关的MAC地址封装到数据帧里，在进行ARP请求的时候，目的IP地址是网关的IP地址，交换机从接口收到这个数据帧后，首先为这个数据帧添加VLAN TAG，TAG为端口的PVID，这里交换机连接PC1的端口PVID设置为了10，那么这个数据帧会被添加VLAN 10的TAG，然后根据交换机的MAC地址表把数据帧转发到放行了VLAN 10的接口（这里忽略了交换机学习MAC地址表的细节），sw2收到之后会把数据帧的源IP地址和源MAC地址写入自己的ARP缓存表里，sw2单播回应ARP应答报文给PC1，这样PC1就学习到了网关的MAC地址，PC2到网关的流程同理。

路由转发

在学习到了对方的MAC地址之后，就可以发送数据了。

PC1访问PC2：

PC1先发送数据给PC2，因为PC2的IP地址是192.168.20.1/24，PC1的IP地址是，192.168.10.1/24，两者之间是不同网段，这个时候先发送数据给网关，网关收到数据，看到目的IP地址是不同网段的，而且目的MAC地址是自己后，直接查找路由表。

这里可以看到192.168.20.0/24可以匹配中sw2的路由表，出接口为VLANIF20

注意了：sw2收到PC1访问PC2的数据时，网关为sw2的VLANIF10的IP地址，所以携带的VLAN标签为VLAN10，sw2收到之后，先由交换模块进行处理，这里是trunk模式的接口，查看是否允许了VLAN10通过。交换模块处理完了之后会把VLAN标签剥离，然后交换路由模块处理，也就是查找路由表，路由表查找完之后，这里是匹配中出接口为VLANIF20，发送数据的时候会重新封装源MAC和目的MAC，而且发送数据之前会添加VLANIF20所属VLAN作为数据的VLAN ID

上面这种情况是两个网段属于直连，匹配中的路由表的下一跳是自己接口的IP地址，当也会有匹配中路由为非直连的情况

PC1访问PC3：

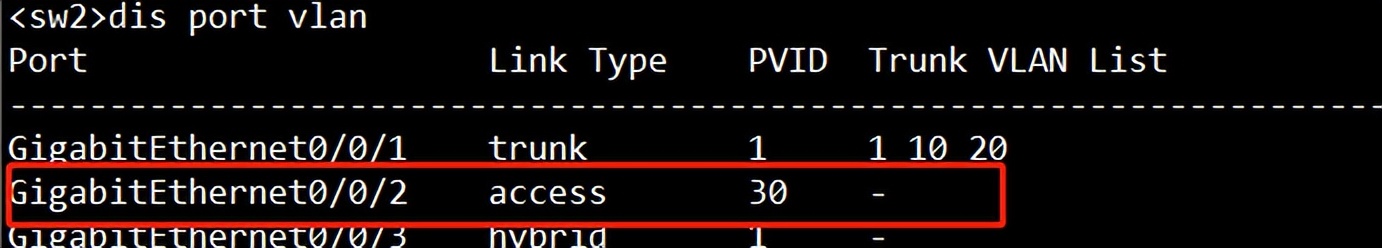

假设PC3的IP地址为100.1.1.1，数据由sw2处理后，查找路由表，这里是匹配中这一条缺省路由，出接口为VLANIF30，下一跳为192.168.30.1。这里为了让sw2和路由器进行对接，单独给他们划分了一个VLAN30，在这一个场景里面，交换机连接路由器的接口是划分了access模式，数据从G0/0/2接口出去是不会携带VLAN的，这个是access的工作原理。从VLANIF30接口出去，这个时候源MAC地址重新封装为sw2和路由器连接的MAC地址，目的MAC地址为相关路由条目的下一跳IP地址所对应的MAC地址。那么可以思考一下 下一跳所对应的MAC地址是怎么知道的？

出口转发

最后一部分就是出口转发了

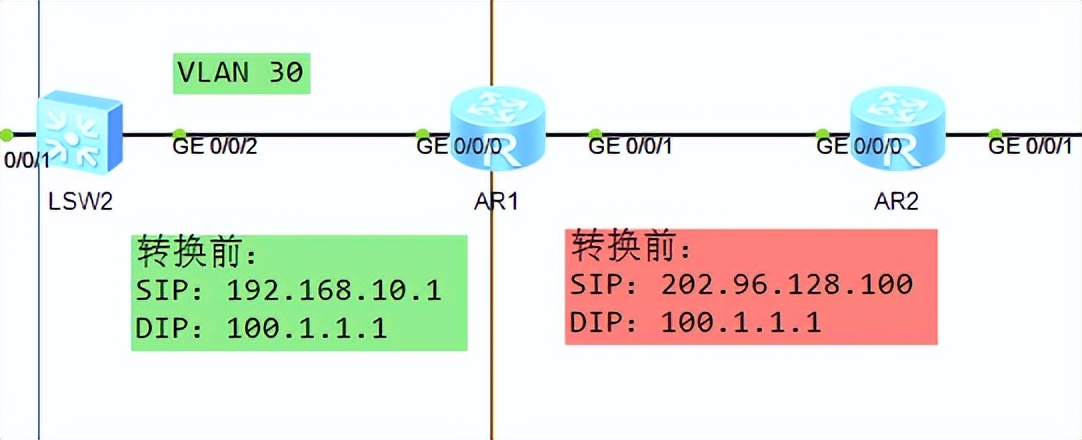

数据到NAT网关的时候，这里R1是作为NAT网关。配置NAT类型的不同，处理机制会有所差异，静态NAT是看静态配置的一对一的内部地址，如果用的是动态的NAT（NO-PAT、NAPT和easy-IP）看的是ACL，本篇重点是在VLAN间的通信，这个ACL这块本篇暂不做详细介绍

数据匹配中NAT网关上配置的ACL之后，会把源IP地址转换为NAT地址池里的地址或者出接口的地址，如果配置的是NAT server，那么转换的就是目的IP地址，也会有源/目IP地址都转换的情况，当然那种是双向NAT

R2作为ISP的路由器，收到之后直接转发给PC3

总结

可以发现

MAC地址在每经过一个三层网络都会重新封装

IP地址在不经过NAT网关是不会重新封装
