安科瑞高精密供配电系统能够满足数据信息中心智能运维规定量身定做的多回路监测装置，能监管多回路电参数并且对各种各样常见故障开展报警，主要适用于尾端变电设备，如高压环网柜、精密配电柜、开关电源分派柜、UPS导出柜等的监管。文中在讨论数据信息中心机房机柜配电设备的具体目标前提下，阐述了传统式配电设备模式中数据信息中心机房机柜配电设备的解决方案和困惑，并能够为网络机柜配电设备新模式设计和应用提供借鉴，推动企业数据信息中心机房机柜建设规划的有序进行，保证数据信息中心主机房配电设备的安全性稳定性。
综述：高压环网柜配置了视频监控系统和触摸显示屏。
0
简述
伴随着智能化数字化的快速发展，越来越多企业开始注重信息系统基础建设。他们认为，信息系统基本建设能够更好地适应业务管理系统，因而信息系统总数不断增长，随之，这就导致了主机房配套设施环保设备工程的提高，如供配电系统机器设备、ups电源、机房精密空调、温度湿度、消防安全等设施。这种环保设备工程对机房可以信赖运作起着重要的作用，并且为各种网络服务器、互换等设备提供优质的工作环境。做为公司信息中心的核心区，数据信息中心背负着关系着企业的核心信息内容服务器，是一个繁杂综合设备，除开计算机软件和其他机器设备以外，还包含多余的数据通讯联接、环境控制机器设备、监控系统及各种保险装置。供配电系统是数据信息中心中的关键一部分之一，关闭电源或电力工程无法保证是造成数据信息中心崩溃的主要原因之一。因而，怎么优化数据信息中心主机房供配电系统以提升靠谱安全度，保证网络服务器和其他硬件配置却不间断运行，是数据信息中心管理者务必面临的新课题之一。
1
微模块的智能化改造
小型控制模块一般配置动态性环境监控系统，可实时检测门禁系统、短视频、温度湿度、烟感器、水浸泡和能源消耗等。这类视频监控系统更利于管理方法与控制。数据信息中心或小型控制模块智能化发展趋向促使三维可视化管理方法得以实现。
2.数据信息中心微模块自然环境数据可视化有如下四个方面：①对自然地理产业园区开展模拟仿真；②对建筑造型开展模拟仿真；③依据房屋具体建筑构造开展三维建模；④可横着或竖向分割展现每一个微模块的构造状况。
2.2.容量管理数据可视化：根据统计分析容积数据信息，即时展现主机房及其网络机柜空间、载重、电力工程使用率状况，更有效率地合理安排主机房网络资源；系统软件也可以进行动态空间查看，依据U高、载重及其电力工程等诸多标准快速查找需要室内空间。
2.投资管理数据可视化计划方案包括下列作用：数据可视化检索定位与，适用多条件搜索和快速查找机器设备部位；数据可视化记录查询，融合零散的信息化管理及其全自动统计分析设备列表。
2.4.监管数据可视化：可以将情况数据可视化，直接地显示系统的报警信号和易用性情况，帮助大家快速精准定位常见故障机器设备，减少排障时长；并利用监管分系统提取设备信息进行可视化分析，运用数据可视化方式优化完善数据交换平台高效率。
要实现机房自动化和信息化管理，网络机柜内部结构必须集成化一个功能齐全的监控系统软件。此系统包含监控录像机、触控显示器和传感器等机器设备。它针对数据信息中心的机电设备和系统变量开展智能运维，能够及早发现常见故障，并提醒维护员前去处理问题。从而为机房管理方法提供强有力的服务支持。

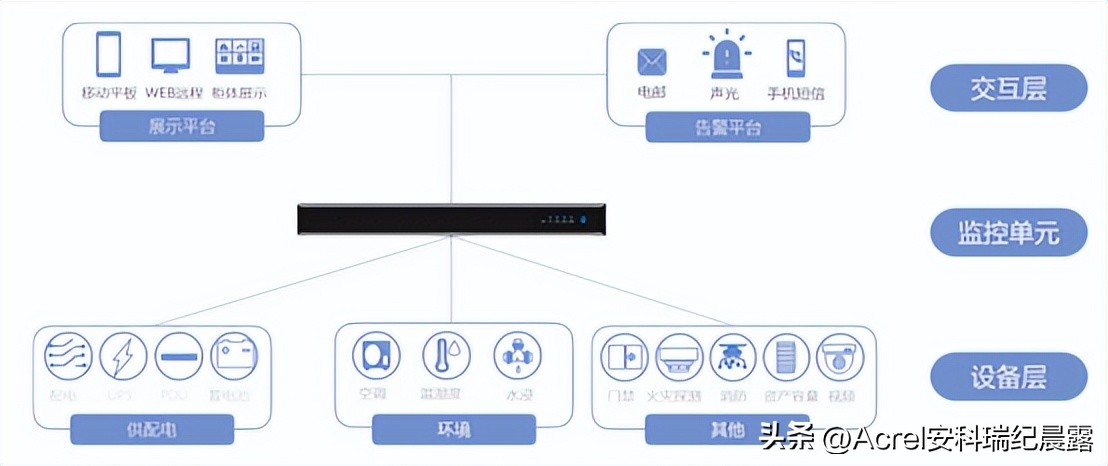

图1监管系统架构图平面图
如图所示，部署架构由数据采集设备处理层、智能运维高管和远程控制访问交互层构成。
数据采集设备层
监控单元收集并回收器柜里如UPS、机房精密空调、温度湿度渗水等基础设施、环境中的数据以及情况。具有数据收集、处理及存放的能力，并通过触控显示器展现网络机柜的控制参数及情况。数据信息通过互联网上传到智能运维高管进行统一的安全管理系统。
智能运维高管
由集中化监控管理平台构成，承担全部网络机柜数据库的智能运维及管理。接受由数据采集处理层通过互联网上传数据与报警记录，实现对数据库的二次处理及剖析实现用户的处理方法剖析、报警管理方法、报表管理、投资管理、容量管理等服务。
远程控制访问交互层
为运维团队给予统一的告整告知、数据信息信息发布平台同时提供在WEB端互动实际操作
(1)监控录像机
对于网络机柜监管需要而研发的数据收集监控终端，内置丰富多彩的机器端口号，可以实现现场数据采集、协议转换、智能报警等服务。内嵌WEB服务项目，用户可以通过IE电脑浏览器查询并监管该视频监控系统。
(2)触控显示器
支持多点触控的液晶屏，置入网络机柜中门组装。可以连接监控管理平台，能够对网络机柜环境监控系统开展实时检测。
(3)感应器检测控制模块
设备监控功能
监控对象包括机架式配电柜、机架式UPS、机房精密空调、感应器、箱门情况等。
(1)配电设备监管
适用电压总键入电压、工作频率、电流量、输出功率及其UPS的输出电压、工作频率、电流量等检验。
(2)机房精密空调监管
适用排风和送风温度湿度实时检测、风机转速检测表明及运作百分数表明、制冷压缩机工作状态监控画面等。
(3)传感器数据检测
对网络机柜细胞外液的湿度传感器数据信息、电瓶控制模块实时监测。
(4)智能安防消防设施监管
网络机柜设定能够人工打开全景天窗、侧门，网络机柜情况表明包含中门、侧门、全景天窗、渗水检测、烟感器情况。根据对网络机柜底端开展渗水检测、浓烟状态检测，给予即时告警信号。
报警通告作用
报警通告控制模块必须支撑的功能说明如下所示。
适用检测中央空调、配电设备、环境及情况，如果有常见故障或参数异常，系统将即时报警。
适用对某个事情生命期里的信息查询，包含事情造成、事故处理、报警推送等。
适用以目录方式展现报案事情，给予即时报警窗，可按照报警级别、报警确定情况迅速过虑呈现，适用报警窗表明内容项订制，适用报警一条/大批量确定。
依据报案事情报案级别不一样，视频监控系统可提供多种报案方法：电子邮件报案、短信报警、电话报警、声光报警器。
2.5布线管理方法数据可视化：①端口号管理方法，以三维可视性环境里查询和呈现完成光纤配线架及设备前后左右控制面板和端口号占有信息内容；②链路管理，以三维可视性环境里查询和呈现被安全管理系统间的物理连接关联；③适用布线表导出功能；④适用目视化管理环境里进行操作链接配备。
3
常熟市某微模块高压环网柜监管要求
精密配电柜主道、环路等多回路进行监测的视频监控系统板，可以实现可视化界面，选用7寸液晶屏彩色触摸屏展示系统模拟图，系统模拟图可以显示各开关和电源防雷器实时情况，可以显示全部主电路及支电路的用电量信息内容。视频监控系统板应适用MODBUS或SNMP协议书，适用被第三方网络管理集成化。视频监控系统板需具备下列特点：
母线槽检测主要参数
1)三相输出电压、电流量、工作频率、无功负荷、功率因素、功率因素、谐波电流百分数、用电量、三相不平衡度、零地电压、零线电流，母线排环境温度
2)主道状态反馈、负荷百分数
3)主电路工作电压、电流量检测精度不少于0.5%，有功功率/无功负荷检测精度不少于1%，电磁能检测精度不少于1%
环路检测主要参数
1)环路额定电压、具体电流量，环路负荷百分数，环路状态反馈，环路温度检测
2)环路电流量检测精度不少于0.5%，功率因素检测精度不少于2%，电磁能检测精度不少于2%
报警系统
适用LCD显示屏光控报警，触摸显示屏消声。报警信号应当按照影响程度分成提醒报警、关键报警和应急报警三级。视频监控系统板需提供以下报案：
1)主道欠压保护、过电压、断相、键入电源开关脱口、单通道断电报案、电流量互感器接线不正确报警
2)主道电流量越限及超限额报警，主电路负载报警及三相不平衡报警
3)主道工作频率越限报警，工作电压总谐波率大报警，电流量总谐波率大报警
4)环路状态反馈转变报警，负载报警，高电压冲击性报警
5)环路电流量2段阀值报警功能，且报警阈值可调式
6)监控模块常见故障及视频监控系统板内部结构通讯超时报警
报警历史数据不能低于2500条
视频监控系统板监控模块适用带电插并且具有故障警示灯，当检验板控制模块出现异常时，能够标示报警，也支持不断电维护保养。
4
安科瑞对于高压环网柜监管发布解决方案
安科瑞企业AMC100系列产品高精密配电设备监测装置是专门为于数据中心服务器电池管理定制的检测装置。该装置设计精巧，可以对A+B双路入线和192路出线的全电参数主要参数、输出电源开关及电源防雷器情况等实时检测，全部精确测量通道报警阀值均可以单独设置，小组出线越限事情马上开启系统软件光控报警，而且也可以搭配绝缘测试控制模块，可以识别直流电源系统母线槽及环路的绝缘电阻情况进行在线实时监测与管理方法，在以往仪表盘体积上完成了监管电路的相对高度集成化。

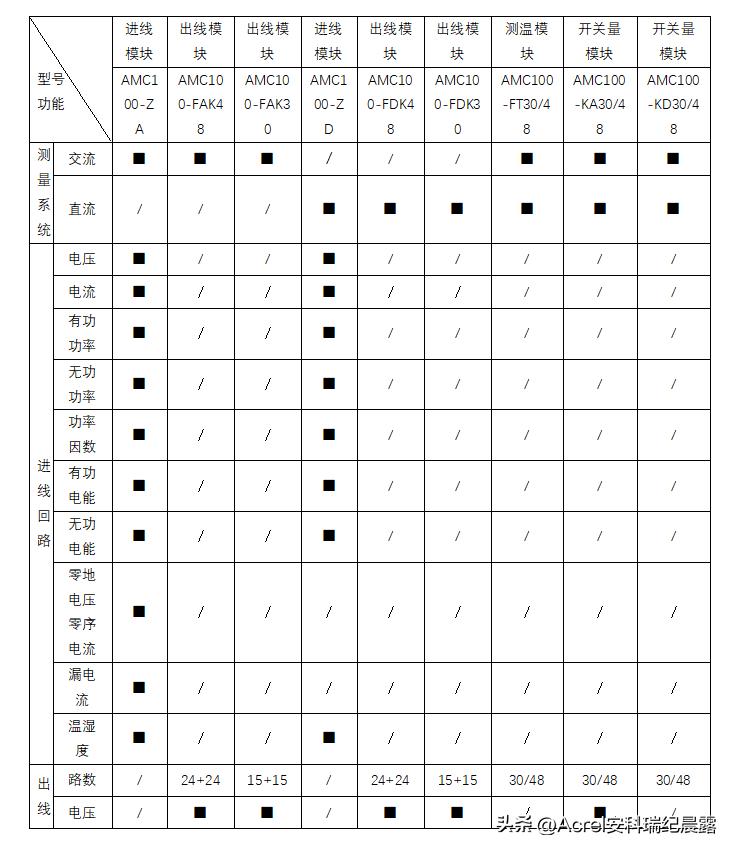

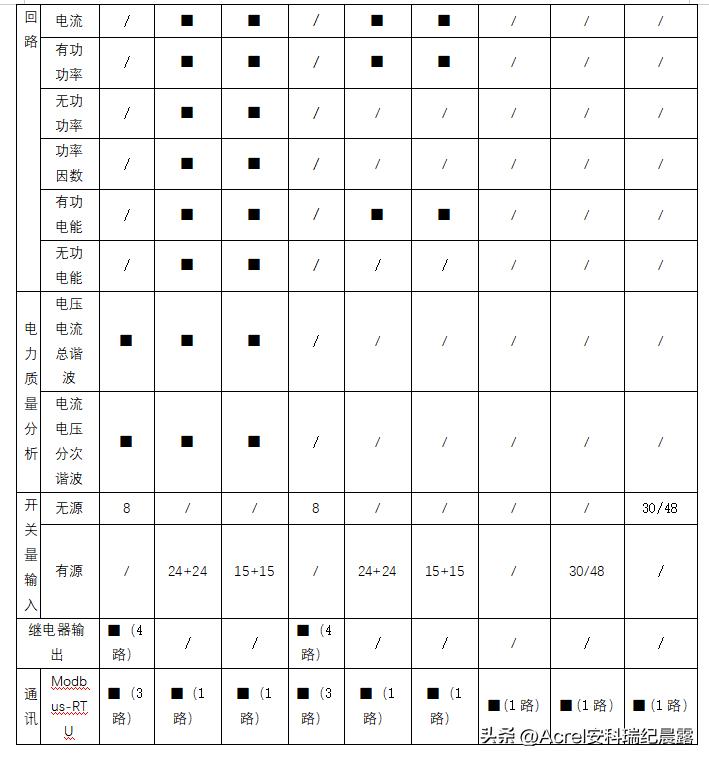

4.1产品规格

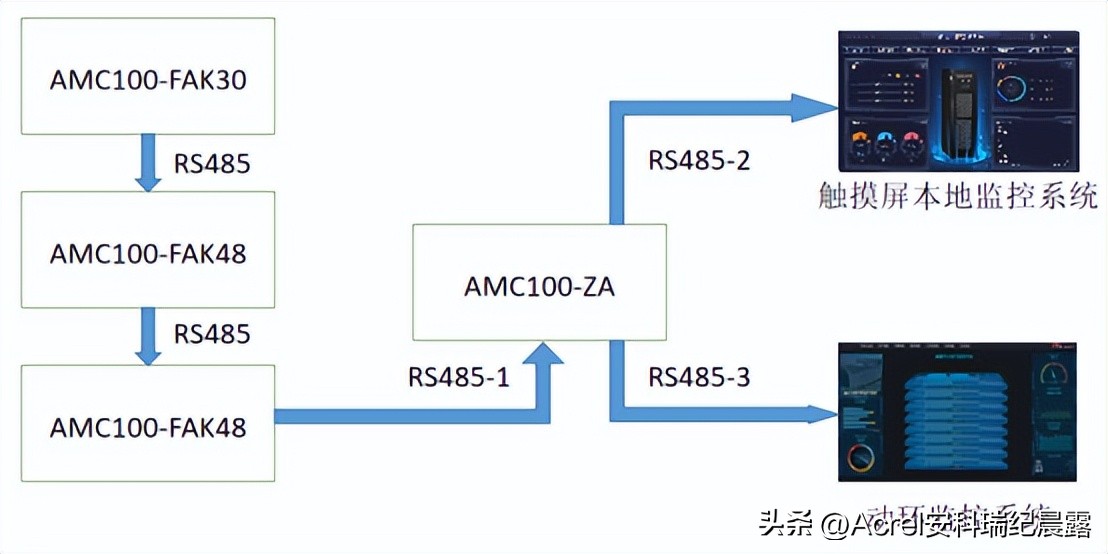

4.2组网方案
服务器控制模块AMC100-ZARS485口各自连接从机、触摸屏系统、动环监控系统。

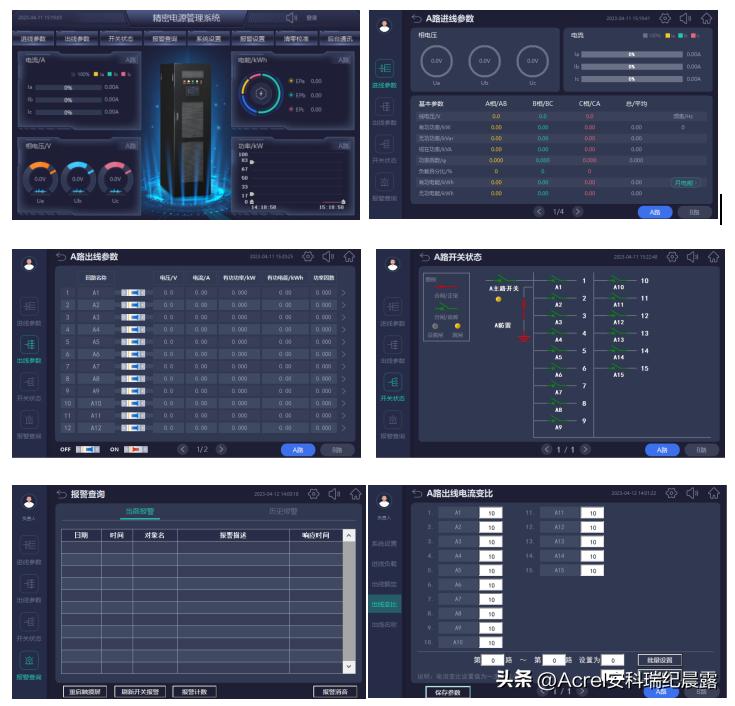

4.3触摸显示屏数据展现
4.4计划方案强烈推荐
AMC100主打产品可以最多完成对4路入线和192路出线的全电参数主要参数、输出电源开关及电源防雷器情况等实时检测，全部精确测量通道报警阀值均可以单独设置，小组出线越限事情马上开启系统软件光控报警，在以往仪表盘体积上完成了监管电路的相对高度集成化。
全套监管可不用外界开关电源电路开展供电系统，主道入线模块AB面入线随意一路有电键入，其就能导出DC24V，用以触摸显示屏及分开小组出线控制模块供电系统工作中，可以节约精密配电柜里的合理布局室内空间，与此同时不用外界电磁阀转换就可以保证视频监控系统不断电不断正常运转，相比同行成本较低，计划方案更优质；
单小组出线控制模块本身就能实现AB面出线的电气隔离，对于回套路低于A24+B24路高压环网柜，只通过1入线控制模块+1小组出线控制模块就能实现全检测，低于同行策略的控制模块数，成本较低，计划方案更优质；
能够实现一台监管触摸显示屏，收集并表明1路入线、2路入线、3路入线、4路入线等功能的电力工程参数和电源开关及报案情况，满足用户多元化的要求；
对于双路电源入线的高压环网柜，根据触摸显示屏能够实现分开小组出线控制模块AA B B与ABAB电线接法的一键切换，有利于不一样柜型下因为合理布局安装方式原因造成的布线调节，使之电装更加灵便；
能够实现虚似电度表的自定科学的分类组成，将导出控制回路开展分类分项目统计分析，自定组名，如依照客户对数据进行统计汇总表明；
也可以使用用户开发个性化服务作用，如监管触摸显示屏显示屏实际操作锁住、高压环网柜车内氛围灯操纵（打开门/报案情况标示）、订制专用型实际操作控制界面（现阶段2套用户界面）、在同一台触摸显示屏上进行交流和直流与此同时监管等。

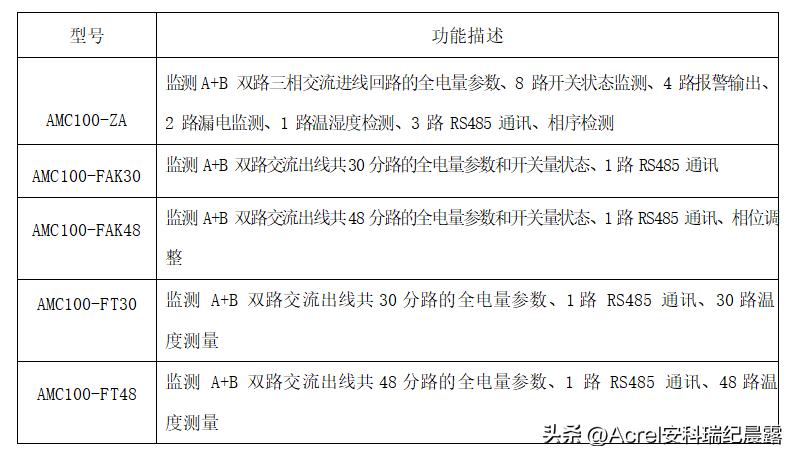

供型号选择控制模块
5
结束语
安科瑞针对业务中心集中监控需要提供解决方案合理保证数据中心机房配电设备安全性、稳定性，并且对数据中心行业进行全方位内外部环境分析，对国家新政策、领域行业发展趋势开展行业热点剖析，预测分析未来的行业发展前景，与此同时不断完善自己行业各种各样行业解决方案，剖析不一样客户满意度，满足不同顾客的业务需求。
