在水利中箱涵，管涵非常常见，现来说一下箱涵的施工工艺以及我自己对施工过程的理解，有些写的东西可能不怎么与规范相符，请不要介意，我只是把自己做过的这些工程写出来和大家分享。

箱涵：本工程箱涵一座，11.8*8.2米，基础是方桩基础，尺寸为200*200*6000mm，桩机压桩。

施工过程

1，测量放线：根据设计院给的坐标点现场实际测量放线，实测原地面高程，并且用白灰撒出基础开挖边线，然后在白灰线周围开始做钢板桩维护作业，因为是水利工程，两侧都是河流，用钢板桩将两侧河流隔开，以便管涵基础开挖。

2，基坑开挖：基坑开挖采用挖机开挖，挖机挖到距设计底标高10cm至20cm，剩下的由人工开挖，人工修整基底确保不扰动基底地质土层。我们这的工程就是预留的土由人工开挖的，以前的工程都是机械挖的，省略了这一步。

3，打桩：基坑开挖完之后，测量人员将坑底内的桩点用白灰撒出，然后就开始打桩，打桩严格控制桩的标高。

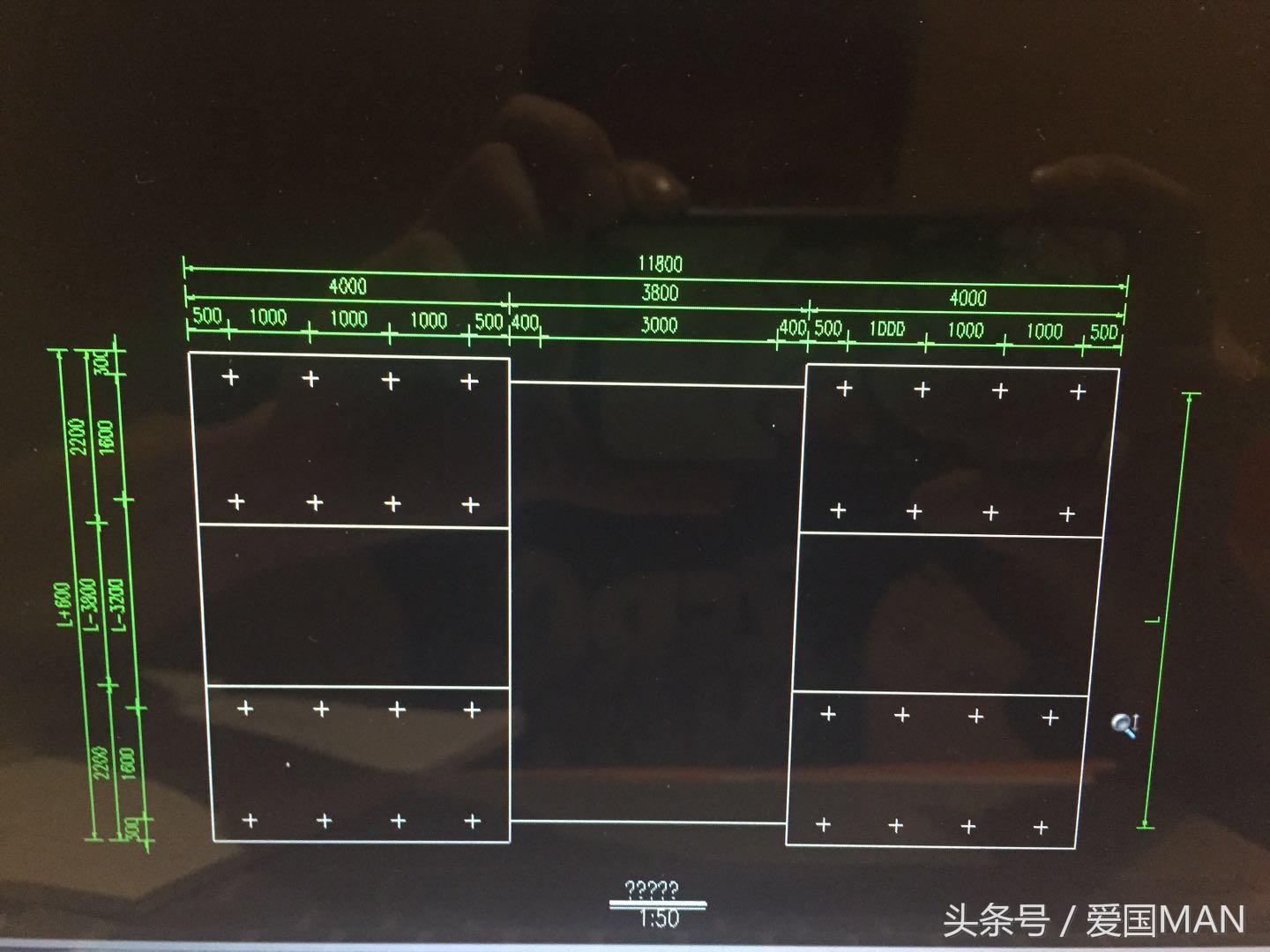

方桩桩点图

4，基础垫层：方桩完成之后就开始基础垫层浇筑，

5，破桩头，做小应变检测。

6，基础底板施工：测量员将基础底板线在垫层上用墨线弹出，然后木工支设模版，后钢筋工班组绑扎钢筋，最后木工对基础模版做加固处理。

基础底板图纸

7，混凝土浇筑，混凝土浇筑选择泵车浇筑混凝土，混凝土按水平分层浇筑，分层浇筑厚度保持在30cm，最大摊铺厚度不大于40cm，泵送混凝土的浇筑厚度不大于60cm。每层混凝土在前一层混凝土初凝前浇筑和捣实，以防止损害先浇的混凝土，同时避免两层混凝土表面间脱开，在新浇筑完成的下层混凝土上再浇筑新混凝土时候，在下层混凝土初凝前或能重塑前浇筑完成上层混凝土。

8，混凝土养护和拆模：混凝土采用覆盖土工布后洒水养护，为保证顺利拆模，在混凝土浇筑24～48小时后略微松开模

板，并继续浇水养护至拆模后。只要能保证砼表面和棱角不致因拆模而损坏。拆模时轻拆轻放，不用重锤猛敲。
