一、分析与说明

1.1、善用夹点操作以提高绘图效率。

1.2、过圆上任意一点绘制等圆必过其圆心。

1.3、学会两点方式绘制圆的技巧。

20201101_01

二、详细绘制步骤

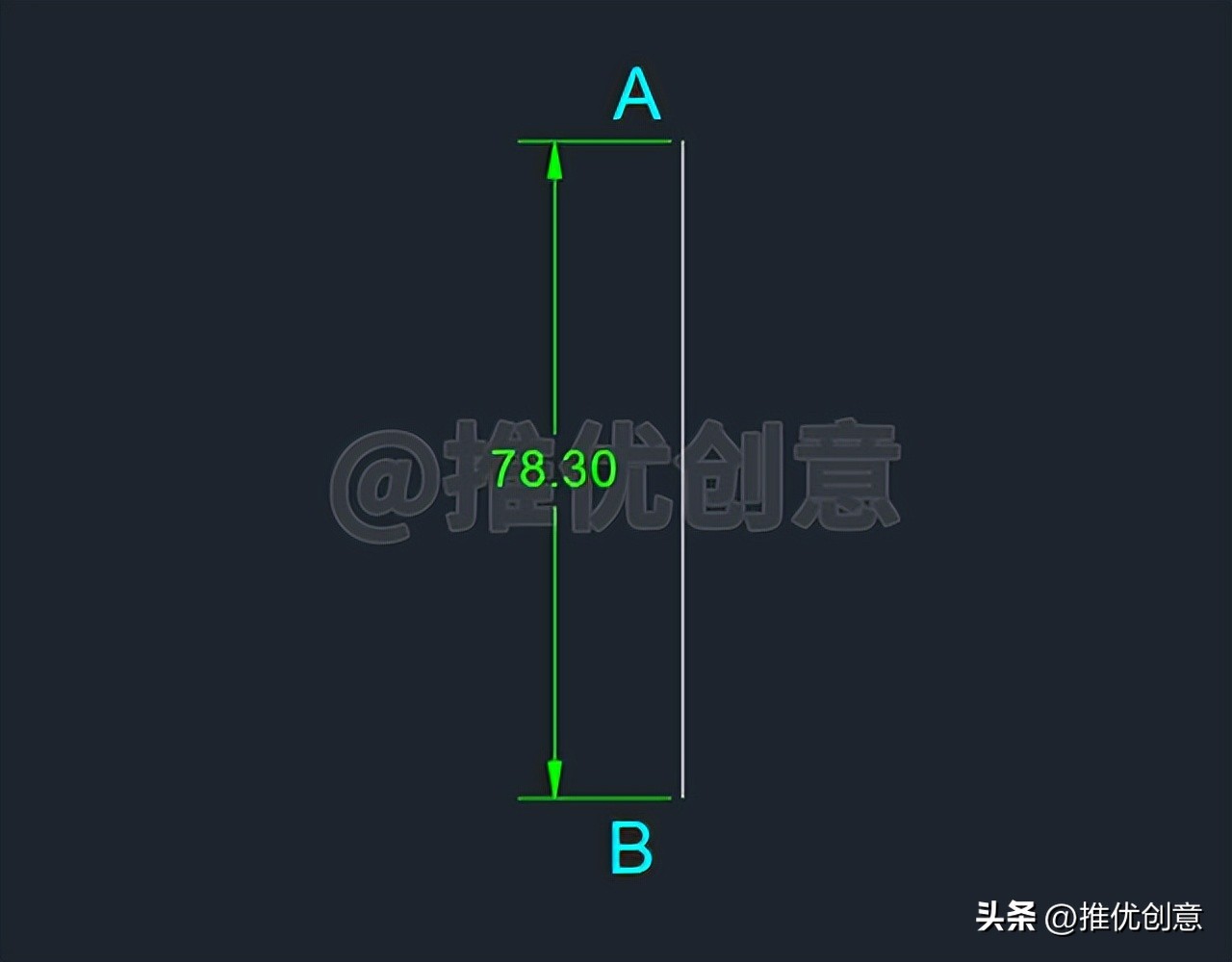

2.1、按键盘上的“F8”键，打开“正交”，命令行输入“L”后回车，启用“直线”命令，绘制一条长度为78.3个单位的白色竖直线段AB。

20201101_01

2.2、先选中白色竖直线段AB，再在它的端点A上单击一下，使端点A由蓝色“温夹点”变为红色“热夹点”。

2.3、接着单击右键，在弹出的快捷菜单上点选“旋转”。

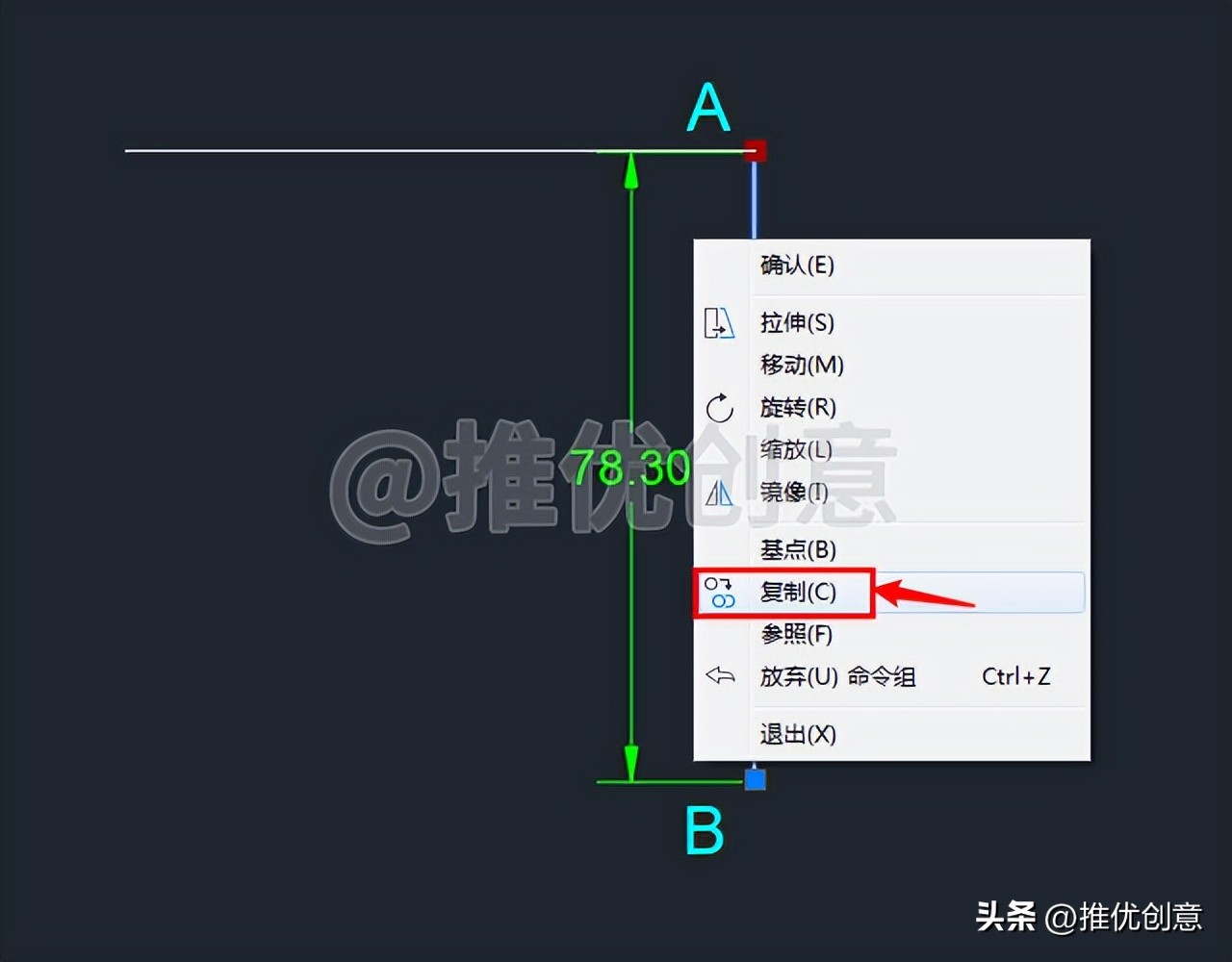

2.4、再次单击右键，在弹出的快捷菜单上点选“复制”。

2.5、输入旋转的角度值“49”后回车。

2.6、这样就通过夹点操作，以白色竖直线段AB的端点A为基点，对白色竖直线段AB进行旋转复制，完成后得到的白色线段AC与白色竖直线段AB的夹角为49°。

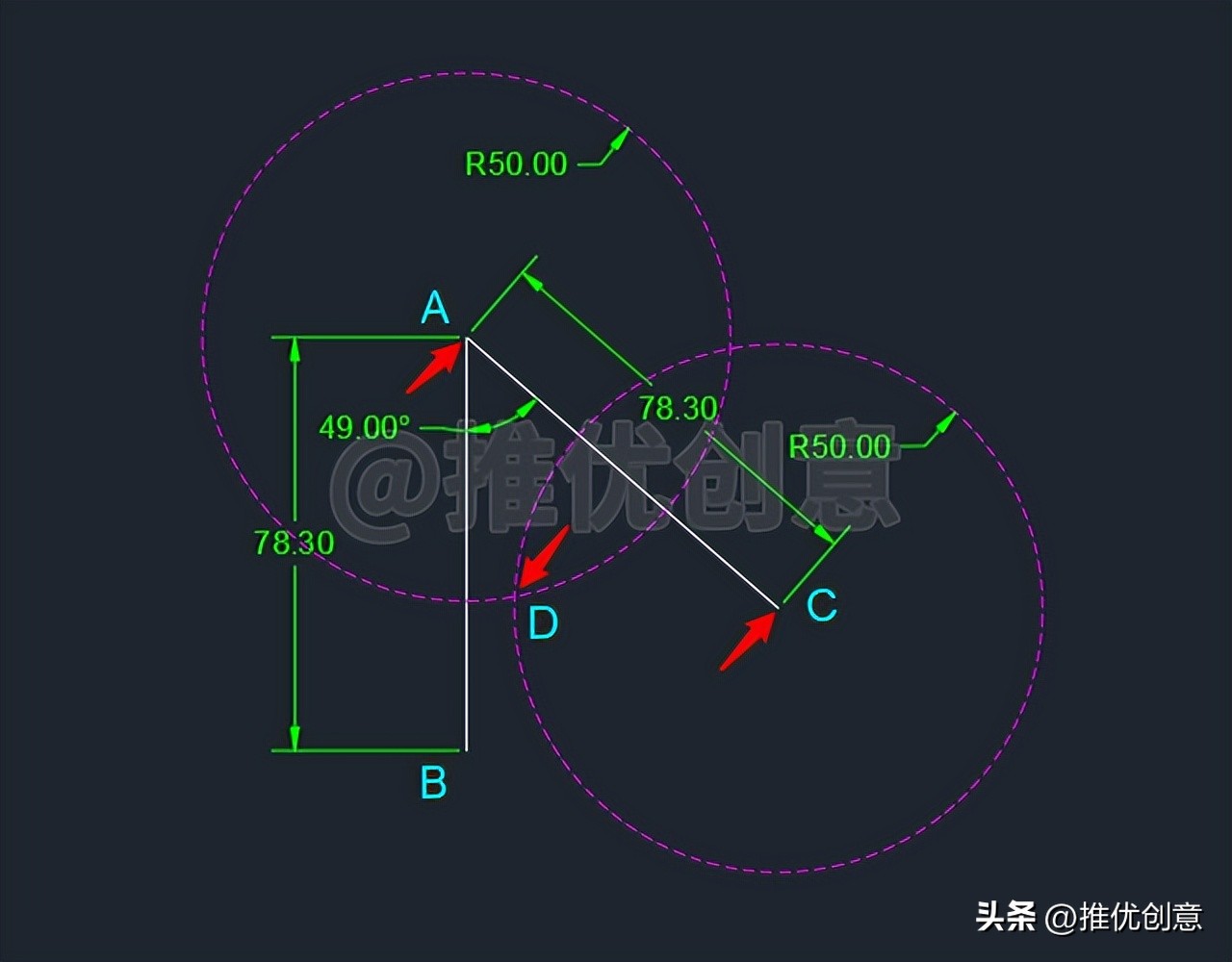

2.7、命令行输入“C”后回车，启用“圆”命令，分别捕捉点A、点C为圆心，绘制两个半径都为50个单位的红色虚线圆A、红色虚线圆C，两圆在下面交于点D。

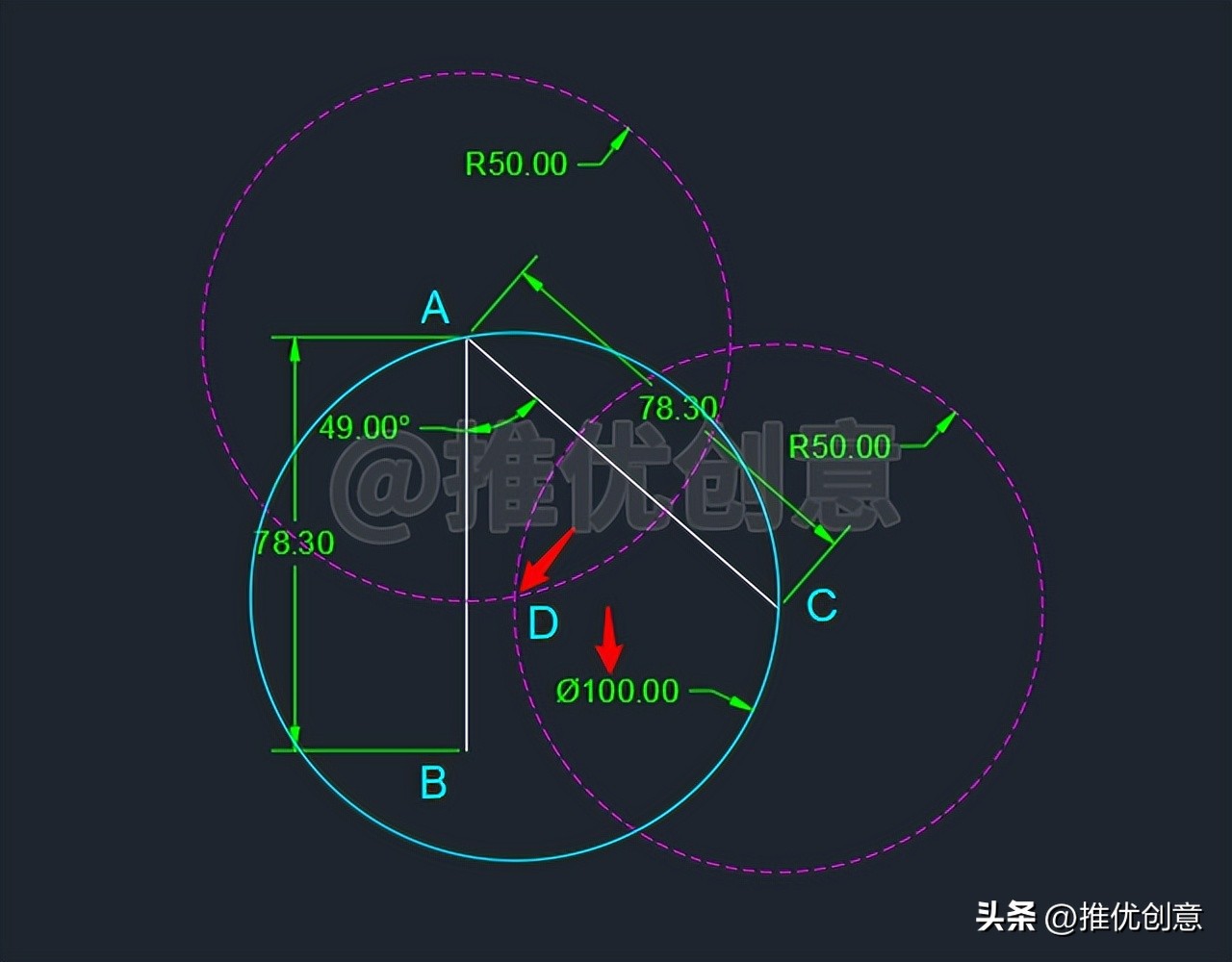

2.8、直接回车，再次启用“圆”命令，捕捉交点D为圆心，绘制一个半径为50个单位的青色圆D。

由绘图过程可知，青色圆D经过点A、点C，直径为100个单位，满足原图的要求。

2.9、命令行输入“E”后回车，启用“删除”命令，将红色虚线圆A、红色虚线圆C删除掉，完成后如下图。

2.10、命令行输入“L”后回车，启用“直线”命令，单击捕捉圆心D作为直线的第一点，绘制白色线段AC的黄色垂线段DE，垂足为点E。

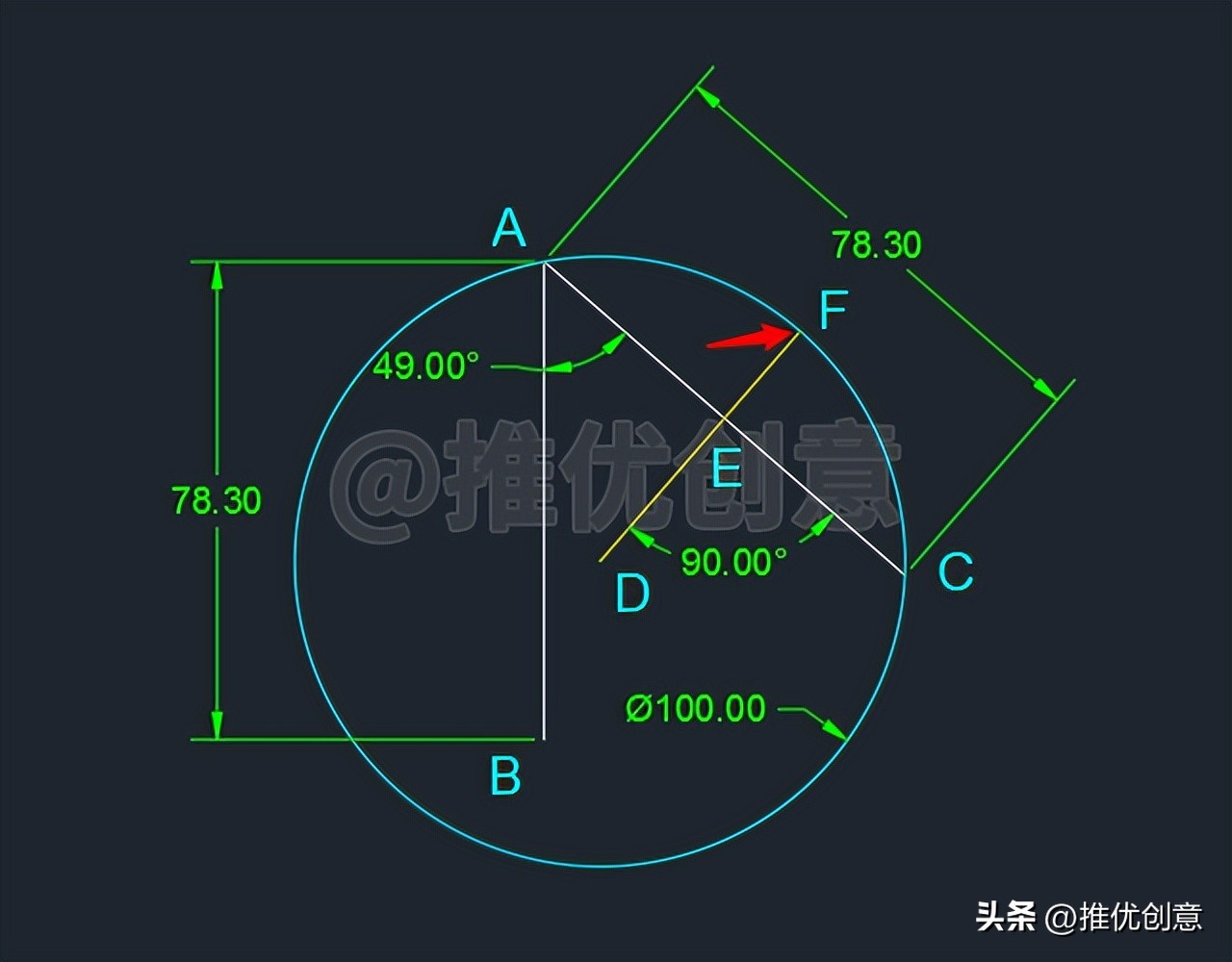

2.11、命令行输入“EX”后回车，启用“延伸”命令，选择青色圆D作为延伸边界后回车，将黄色线段DE向右上方延伸至与青色圆D交于点F。

2.12、命令行输入“C”后回车，启用“圆”命令。

2.13、接着输入“2P”后回车，选择两点方式绘制圆。

2.14、单击捕捉点F作为圆直径的第一个端点。

2.15、单击捕捉点E作为圆直径的第二个端点，完成白色小圆的绘制。

由绘图过程可知，白色小圆与白色线段AC、青色圆D相切，圆心落在青色圆D的黄色半径DF上，满足原图的要求。

2.16、命令行输入“TR”后回车，启用“修剪”命令，选择白色线段AC作为修剪边界后回车，对黄色线段DF进行修剪，完成后如下图。

至此，整幅图绘制完毕。

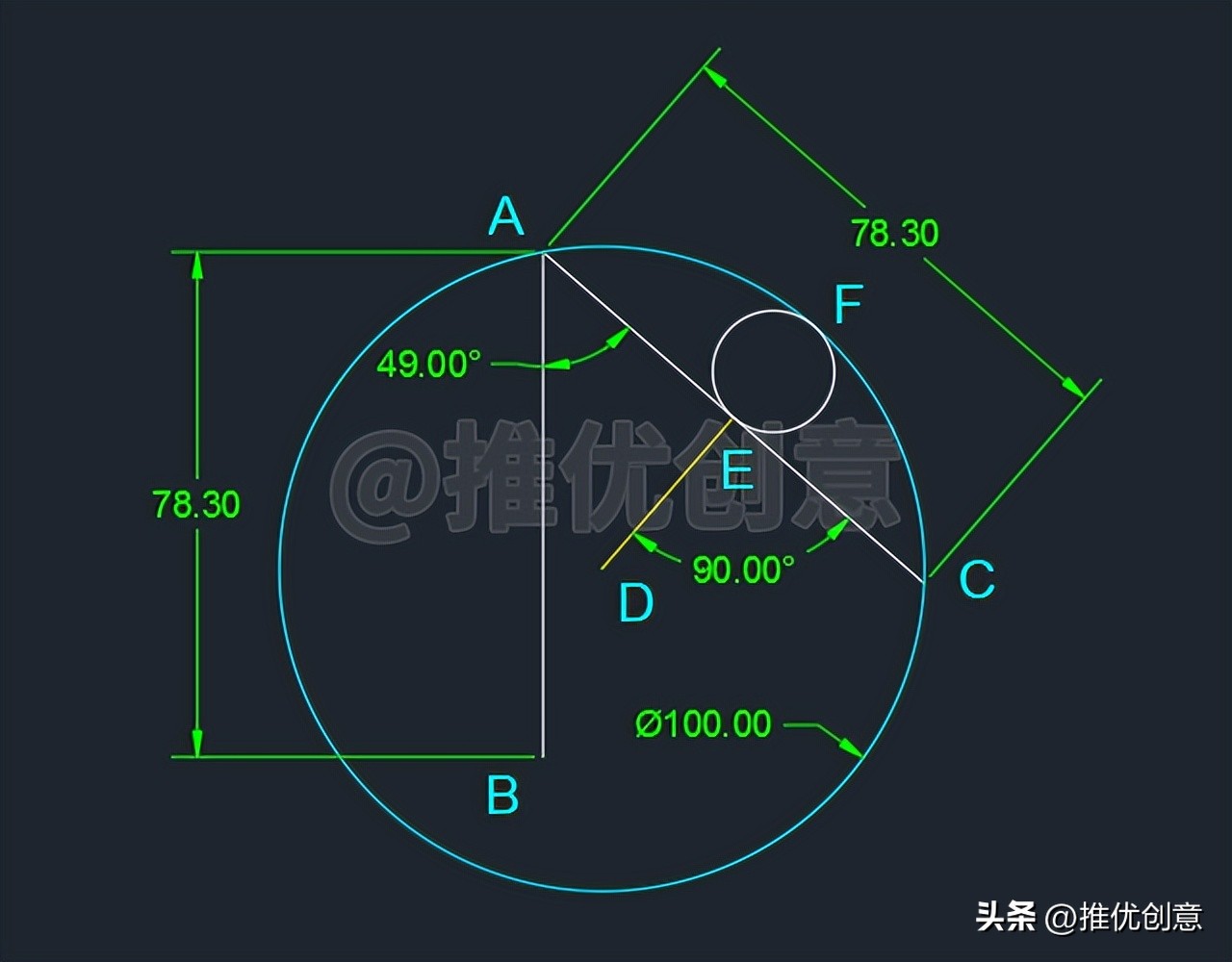

2.17、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
