在实钻过程中，我们需要及时了解已钻井眼的轨迹形状，以便判断其发展趋势，及时采取措施，进行轨迹控制。这就需要轨迹测量，并根据测量的数据进行计算。

测斜的方法及测斜仪简介

1、测量内容：井深Dm、井斜角α 、方位角φ

2、测斜仪分类：

按工作方式分：单点式、多点式、随钻测量（有线、无线）

按工作原理分：磁性测斜仪（罗盘）、陀螺测斜仪（高速陀螺空间指向

恒定）。

测斜仪结构

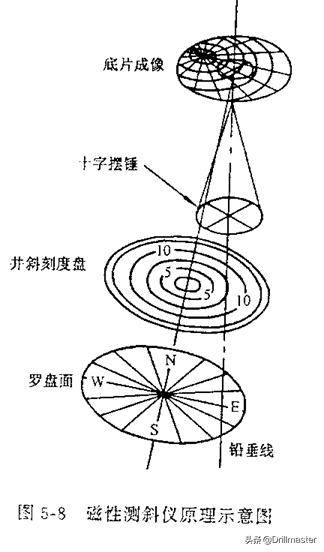

3、磁性测斜仪的工作原理

仪器内主要由井斜刻度盘、罗盘、十字摆锤、照明和照相系统组成。罗盘的S极始终指北。

（1）井斜角的测量

当测斜仪随井眼倾斜时，十字摆锤始终指向重力线方向，重力线与仪器轴线的夹角即为井斜角。由摆锤在井斜刻度盘底片上的位置读取。

（2）井斜方位角的测量

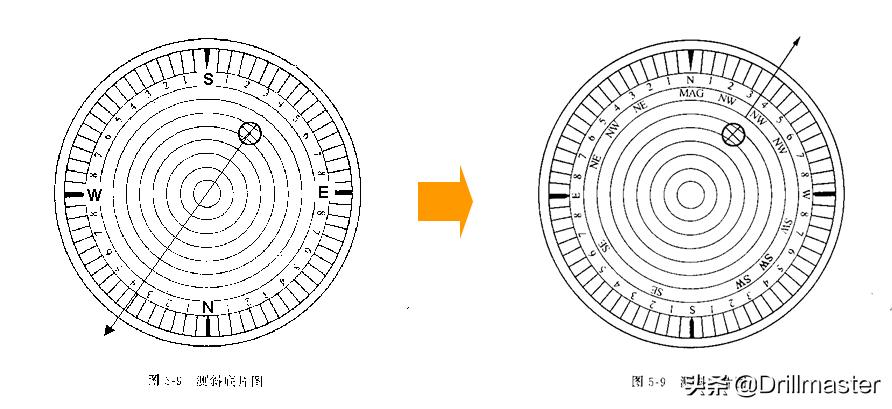

摆锤所在铅垂线与仪器轴线（井眼方向线）构成井斜铅垂面，该井斜铅垂面与水平面的交线就是井斜方位线。摆锤在罗盘面上的投影位置所在的放射线与罗盘N极之间的夹角即为井斜方位角。

注意：罗盘标志方位与实际地理方位相反。

（3）井深测量:根据电缆长度或钻柱长度

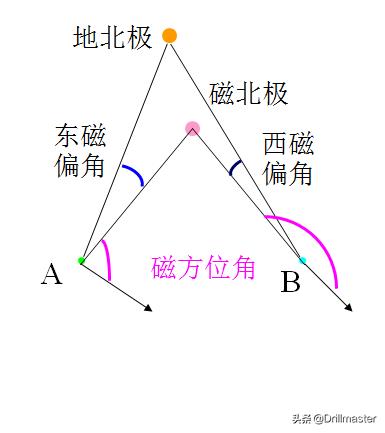

4、磁偏角及校正

真方位角=磁方位角 + 东磁偏角

真方位角=磁方位角 - 西磁偏角
