HECATE“黑夜之神”是漫步者旗下游戏耳机子品牌，产品追求定位精准的声音、人机合一的炫酷造型、舒适的佩戴体验，专为游戏玩家打造，此前我爱音频网曾经拆解过其HECATE GM4 TWS游戏耳机和HECATE GM6 TWS游戏耳机。
今天我们要拆解的是漫步者HECATE GM4 MINI 真无线蓝牙游戏耳机，与前代GM4相比，GM4 MINI耳机采用了豆式入耳设计更加小巧，同时氛围灯设计得以保留。耳机采用PixArt原相主控芯片，官方宣传游戏模式下延迟可低至60ms；耳机内置6mm动圈单元，支持音乐模式，会有更好的声音调校；GM4 MINI支持触摸控制，IPX5级防水可运动佩戴，单次续航约为4小时，搭配充电盒总续航为22小时。更多硬件信息可以查看下面的拆解报告。
我爱音频网拆解过的漫步者音频产品有：漫步者FunBuds真无线降噪耳机、漫步者TO-U2真无线蓝牙耳机冇心版、漫步者MiniBuds真无线耳机冇心版、漫步者DreamPods 真无线蓝牙耳机、漫步者TWS NB2 真无线主动降噪耳机、漫步者Xemal声迈X5和声迈X3以及10款其他的漫步者耳机产品。
一、漫步者HECATE GM4 MINI 开箱

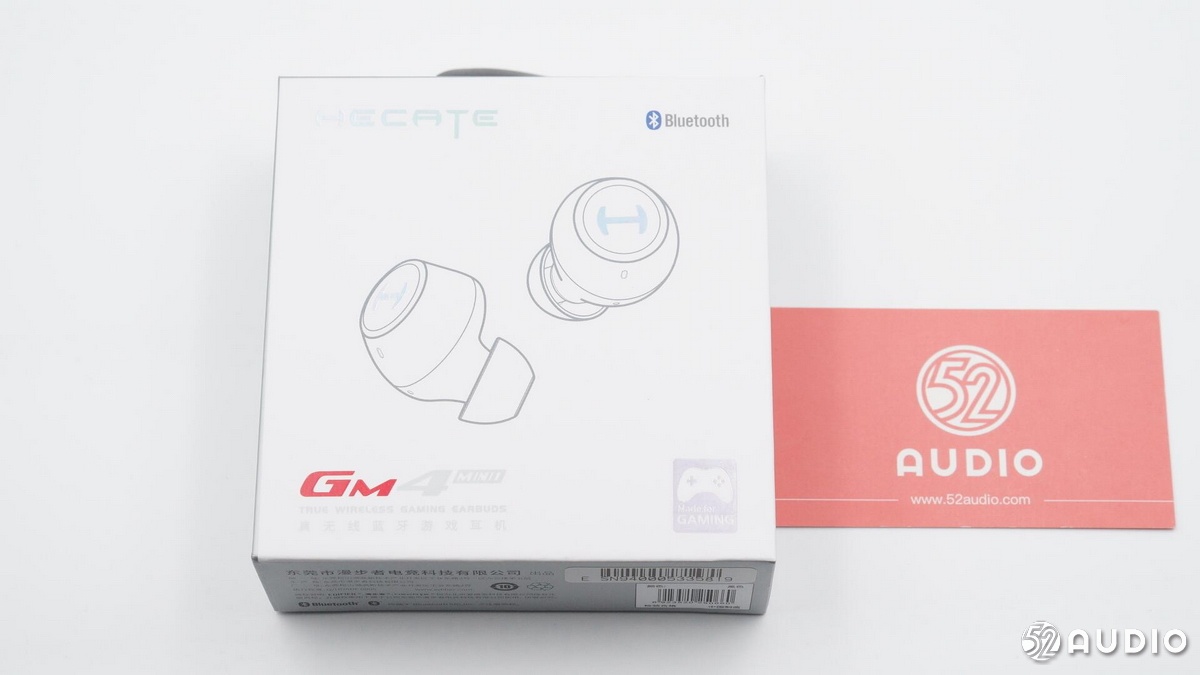

包装盒为方形设计，顶部有挂钩便于线下店铺展示。正面主体是耳机的简笔图，左上角是“HECATE”品牌Logo，右上角是蓝牙认证标识，左下角是产品名称“GM4 MINI 真无线蓝牙游戏耳机”，右下角有一个“Made for GAMING”的图标，表示这是一款游戏耳机。

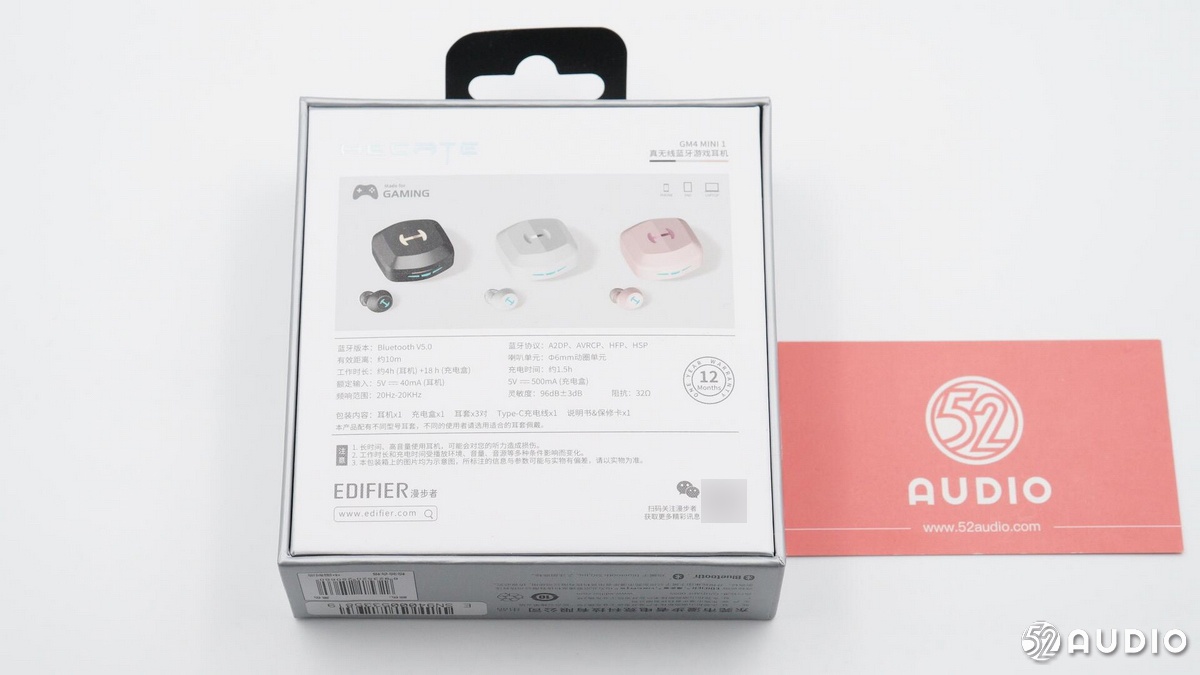

包装盒背面是部分产品信息，HECATE GM4 MINI 真无线蓝牙游戏耳机，蓝牙版本V5.0，蓝牙协议：A2DP、AVRCP、HFP、HSP。有效距离约10米，6mm动圈单元，工作时长：约4h（耳机）+18h（充电盒）。充电时间约1.5h，额定输入5V⎓40mA（耳机）， 5V⎓500mA（充电盒）。频响范围20Hz-20KHz，灵敏度96dB±3dB，阻抗32Ω。
包装盒侧边是产品的卖点信息，蓝牙5.0、LED灯、触摸控制。
包装盒另一侧的卖点信息，低延时、IPX5防水、游戏模式。
包装盒底部是品牌信息，东莞市漫步者电竞科技有限公司出品。产品颜色为黑色，该耳机还有白色和粉色版本。

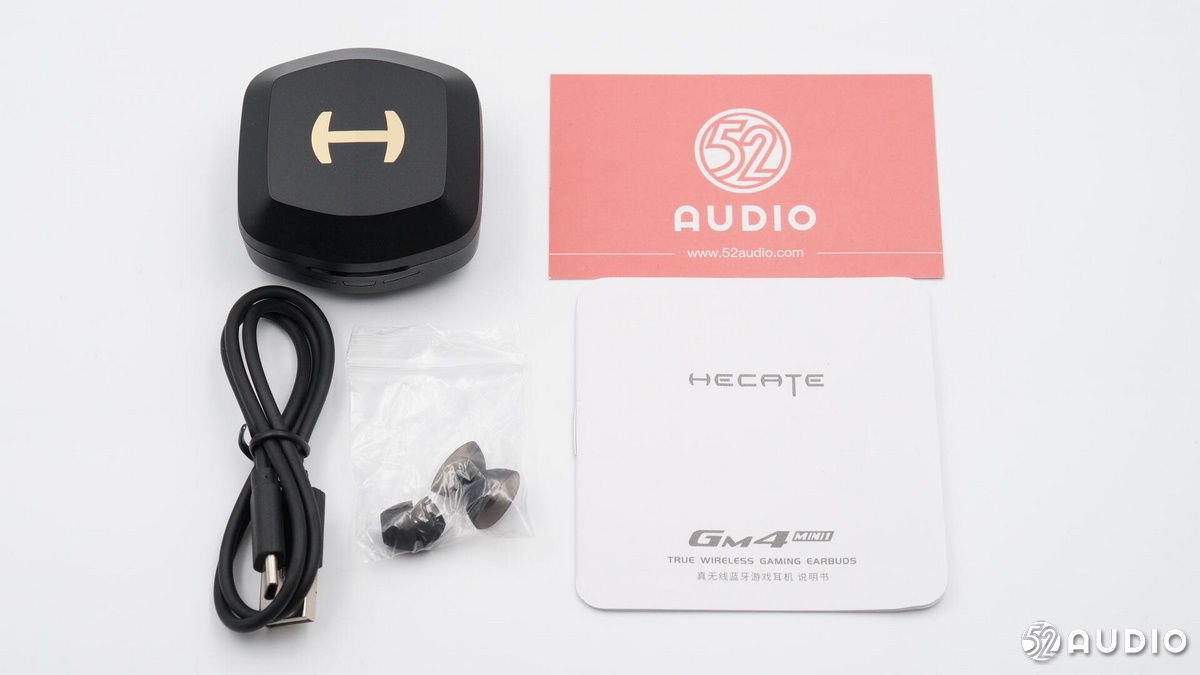

包装盒内物品，HECATE GM4 MINI 耳机和充电盒、充电线、替换耳塞，以及使用说明书。

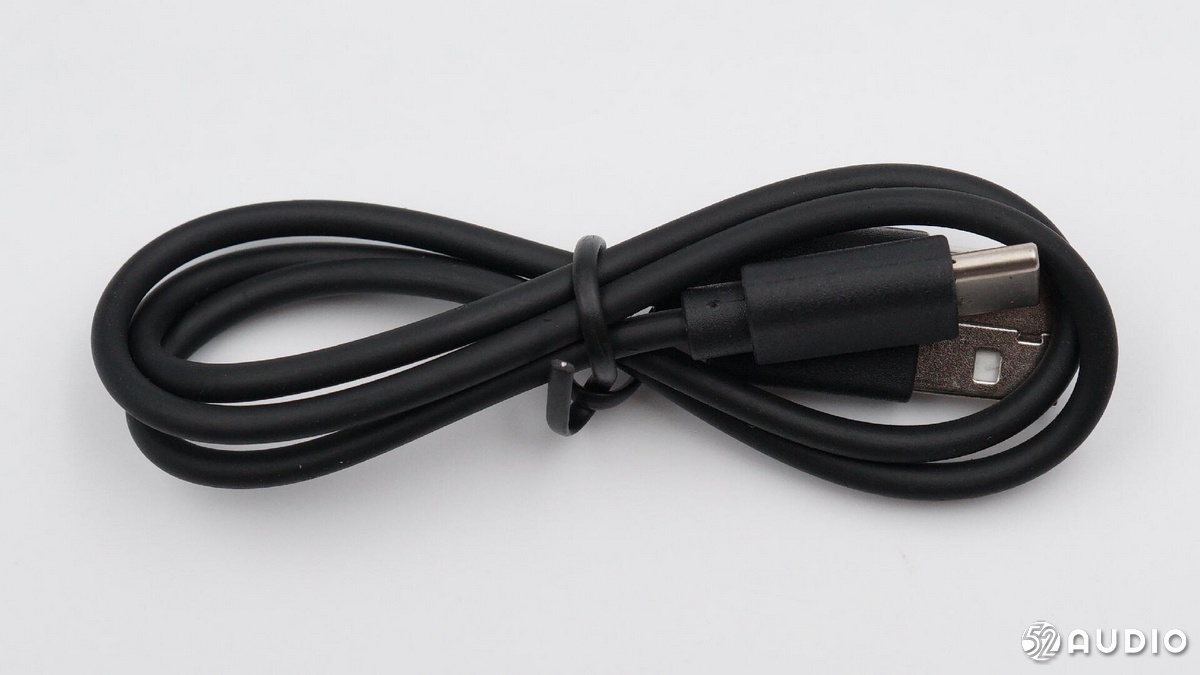

充电线为USB-A to USB Type-C接口。

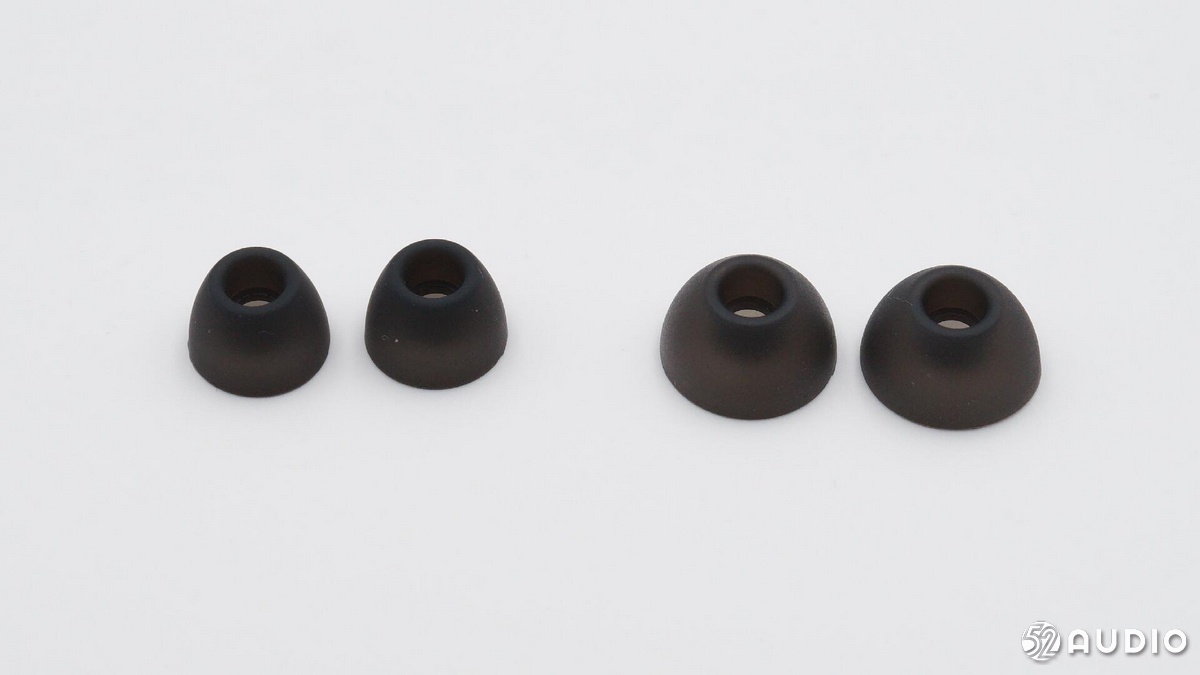

可替换的两对硅胶耳塞，耳机上自带的是中号。

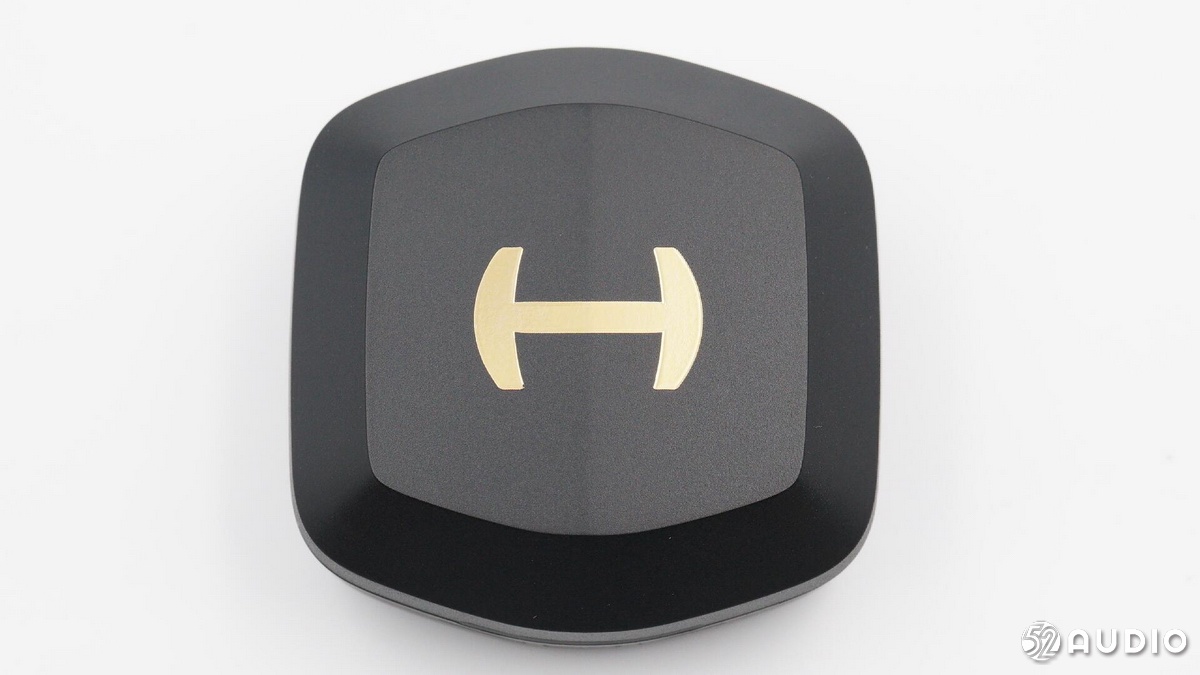

HECATE GM4 MINI充电盒上有一个烫金的“H”Logo，简洁并且有视觉冲击力。盒盖中间高、两侧低，侧边为六边形设计。
充电盒底部信息，型号GM4 MINI，额定输入5V⎓40mA（耳机）， 5V⎓500mA（充电盒）。
充电盒正面有三颗蓝色氛围灯，可显示充电盒的状态和电量，盒盖开启处有凹槽便于打开。

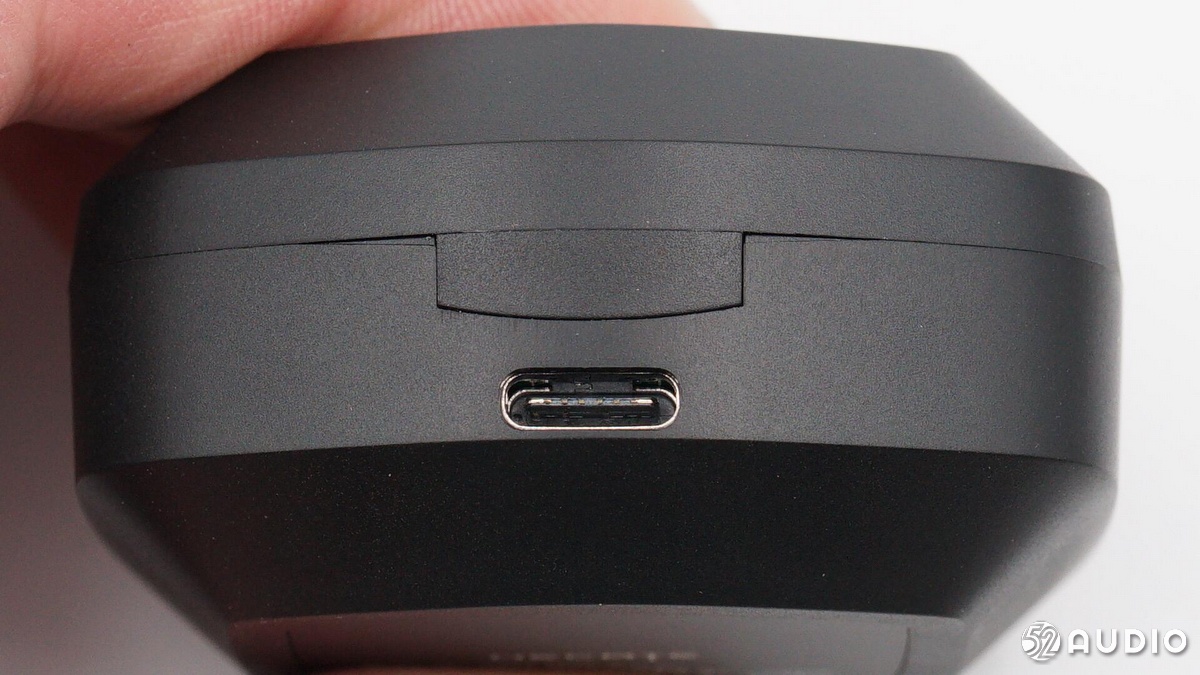

USB Type-C充电接口位于充电盒背部。

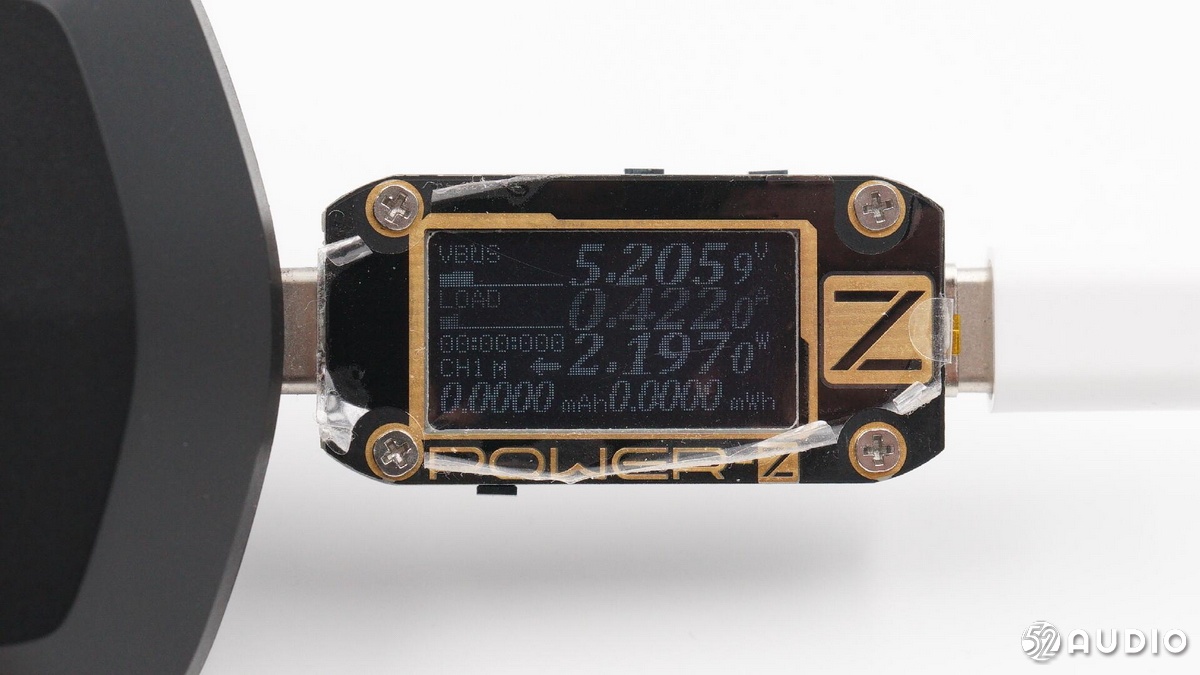

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对漫步者HECATE GM4 MINI 进行有线充电测试，充电功率约为2.2W。

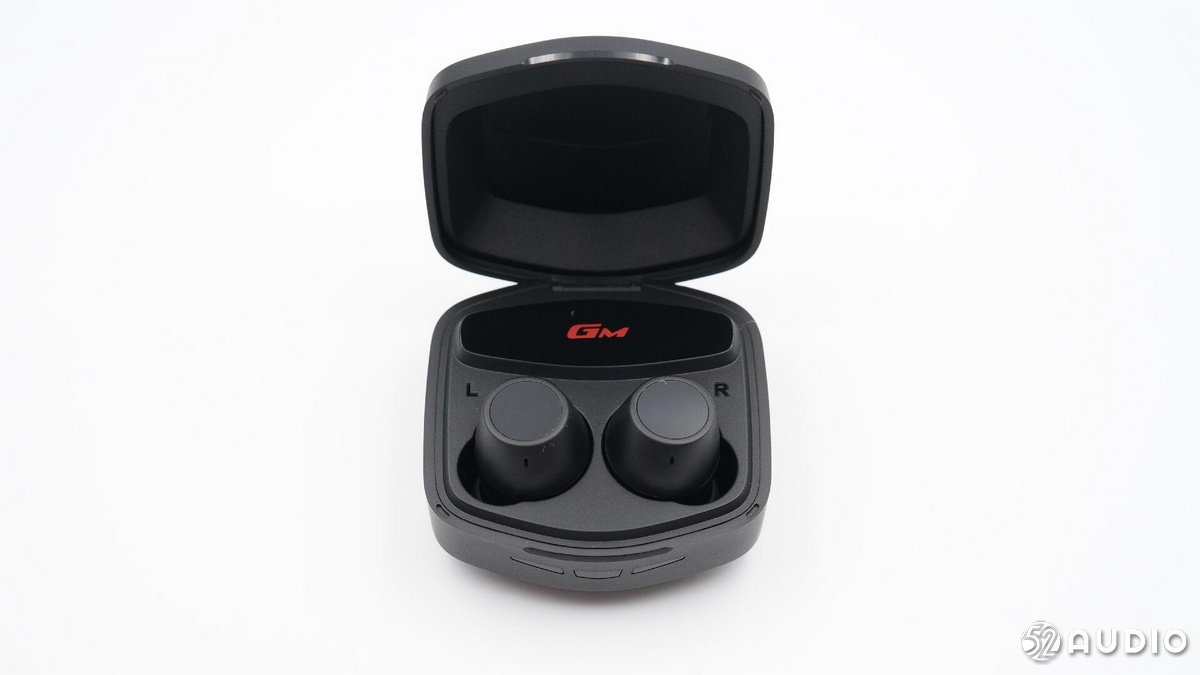

耳机在充电盒内的状态，上方凸起有“GM”系列的标识。

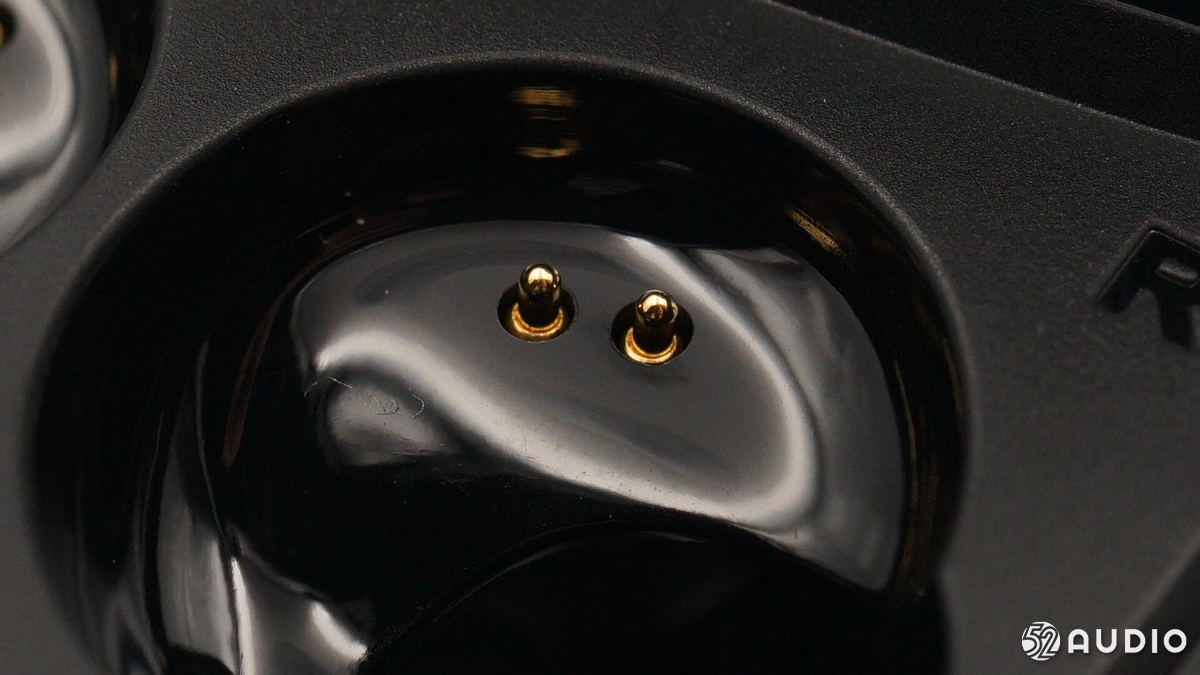

给耳机电池充电的Pogo Pin。

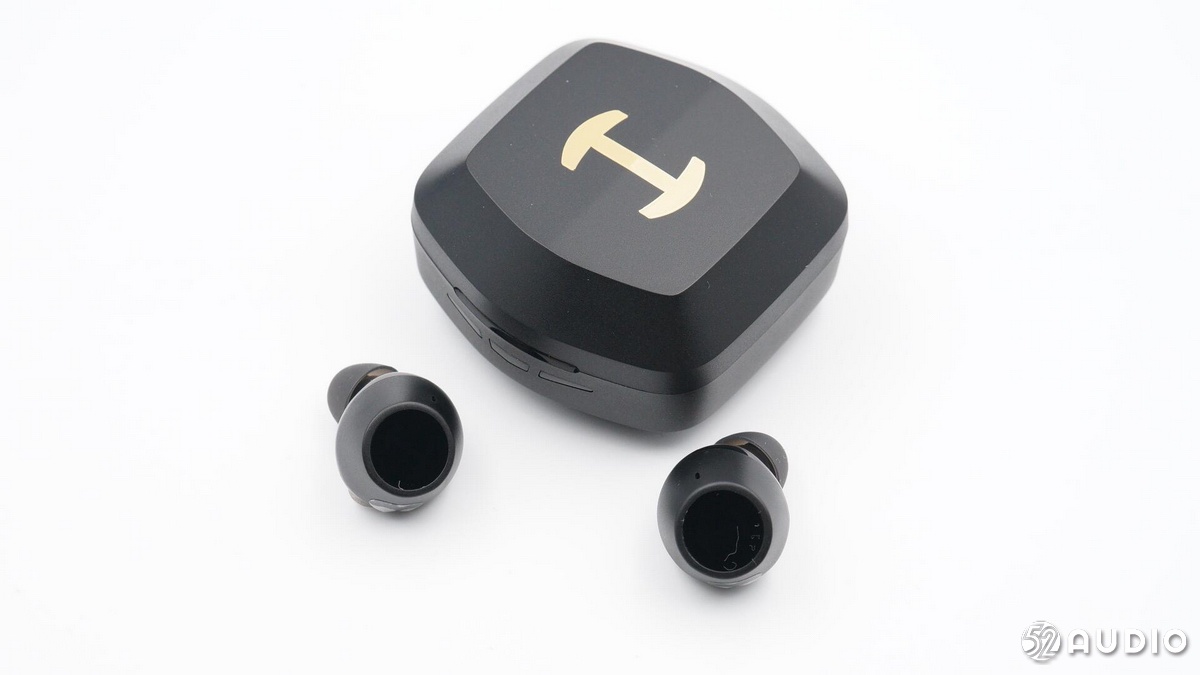

漫步者HECATE GM4 MINI 真无线蓝牙游戏耳机 黑色版本。

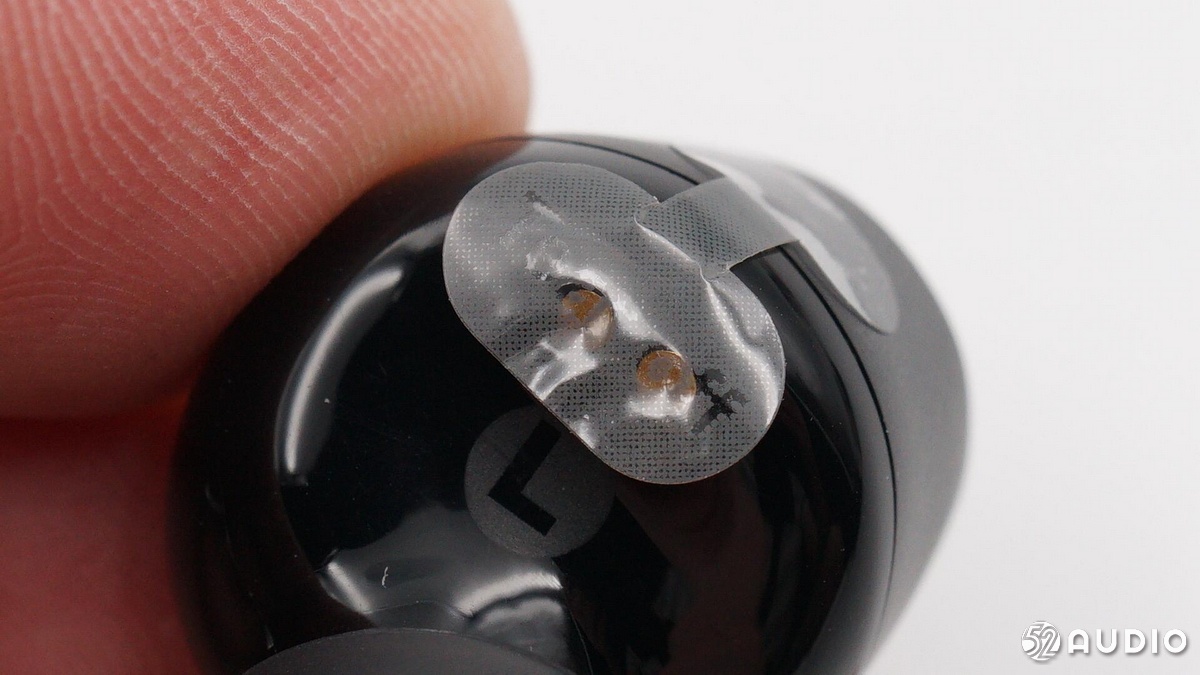

耳机新品充电触点处有绝缘贴，减少开封前的电量损耗，使用时需撕下。
耳机上的蓝色氛围灯。

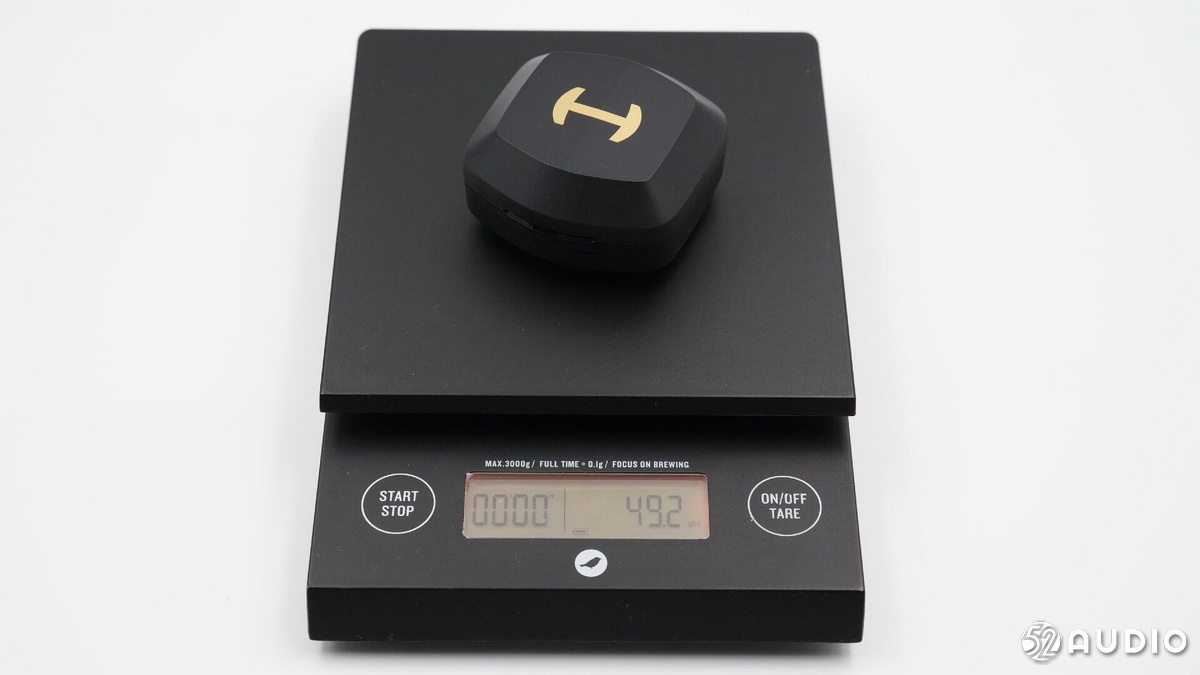

耳机和充电盒共重49.2克。

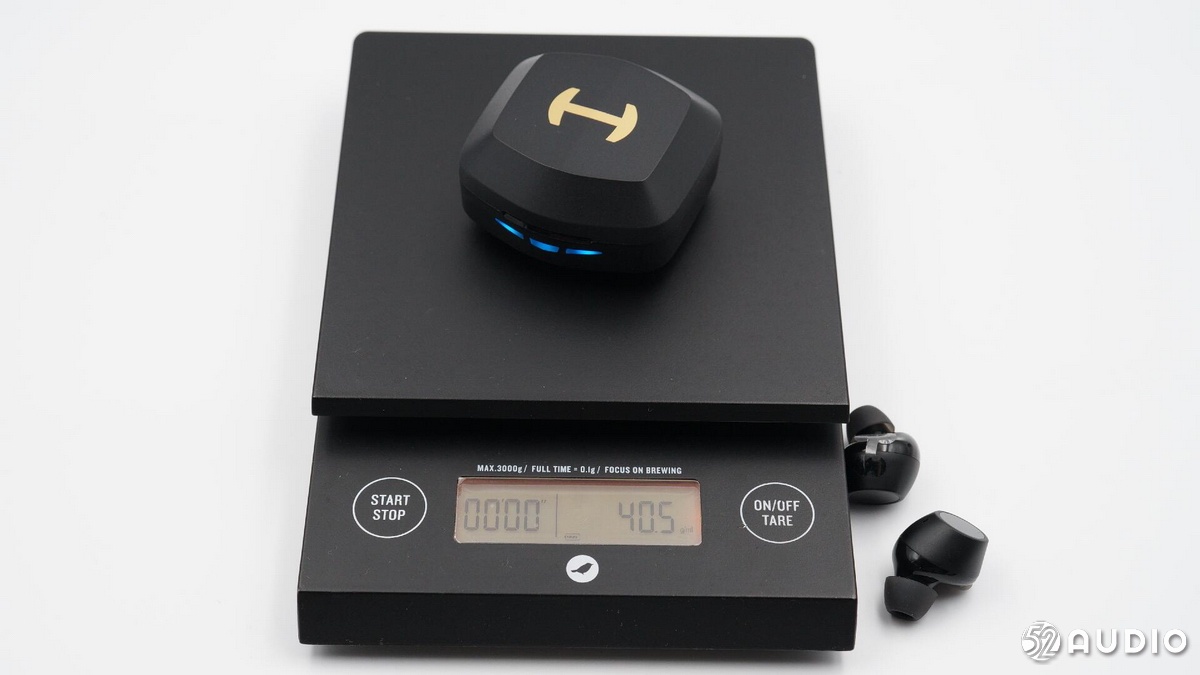

充电盒单重40.5克。

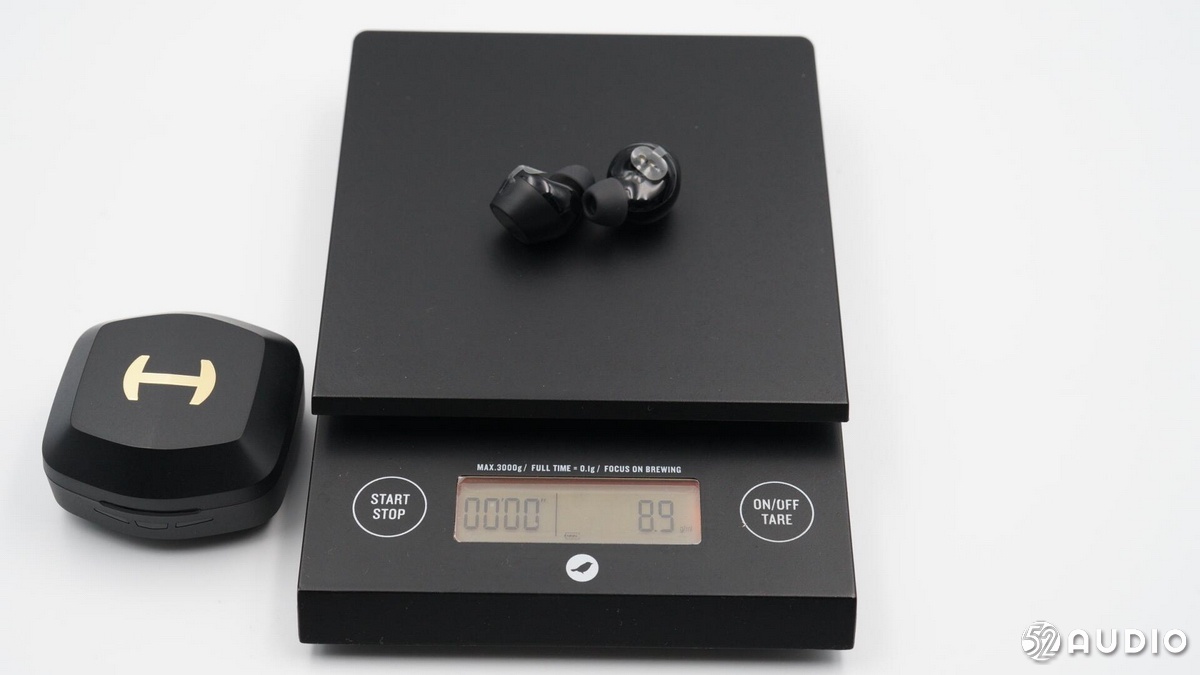

左右耳机共重8.9克。
二、漫步者HECATE GM4 MINI 充电盒拆解
经过前面的开箱，我们已经对漫步者HECATE GM4 MINI 真无线蓝牙游戏耳机的外观有了全面了解，下面将进入拆解环节，看看内部结构和芯片信息。

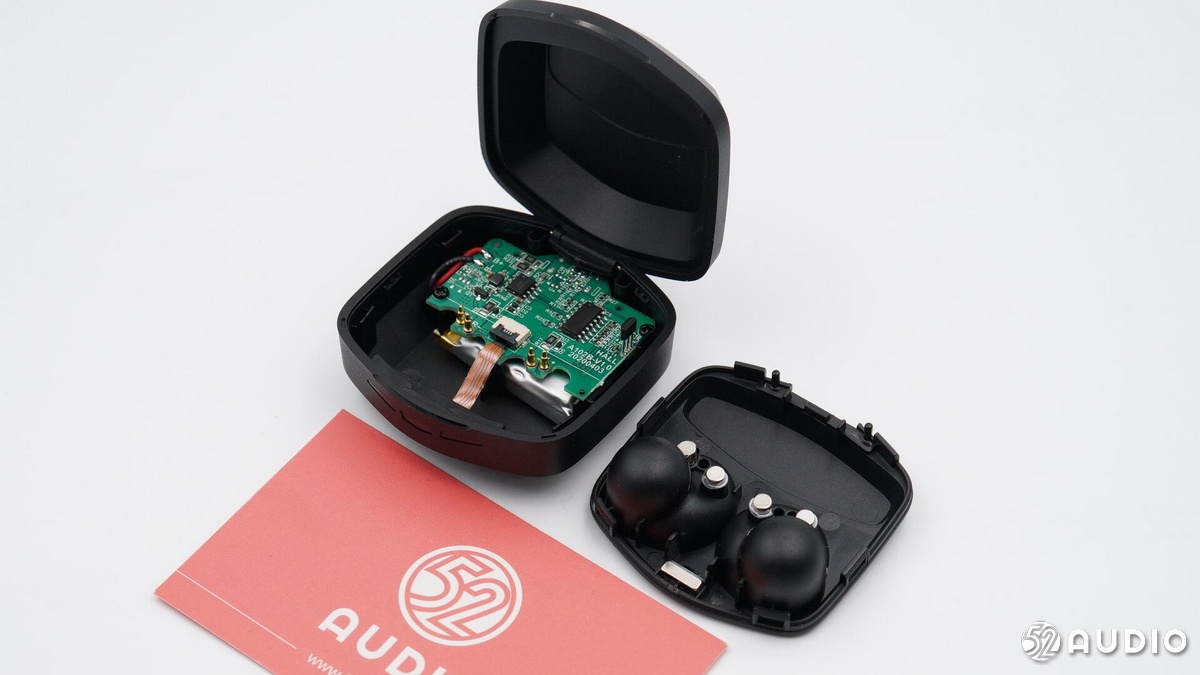

首先拆解充电盒，撬开充电座舱，内部电路集中在一侧。
充电座舱壳体内侧展示，左右耳机位置各有两颗圆形磁铁，用于磁吸固定耳机；盒盖开启处有一块条形磁铁吸附盒盖，充电座舱通过物理卡扣固定在盒子里。

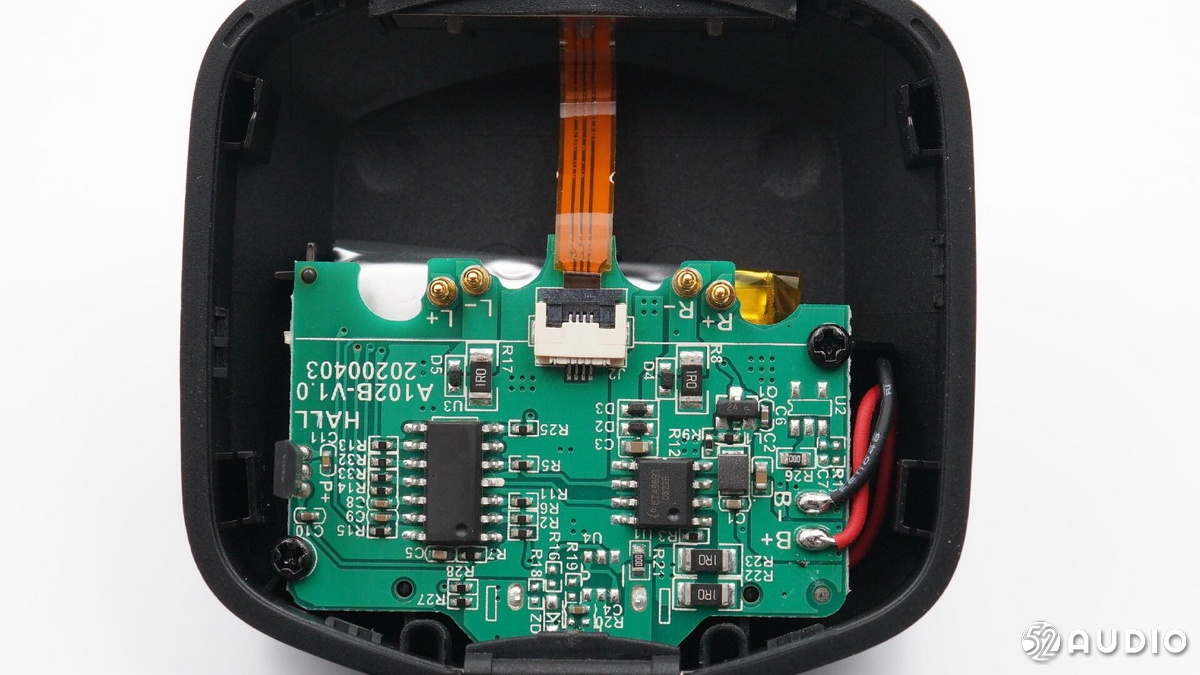

充电盒内部结构展示，有一条FPC连接指示灯和主板电路。

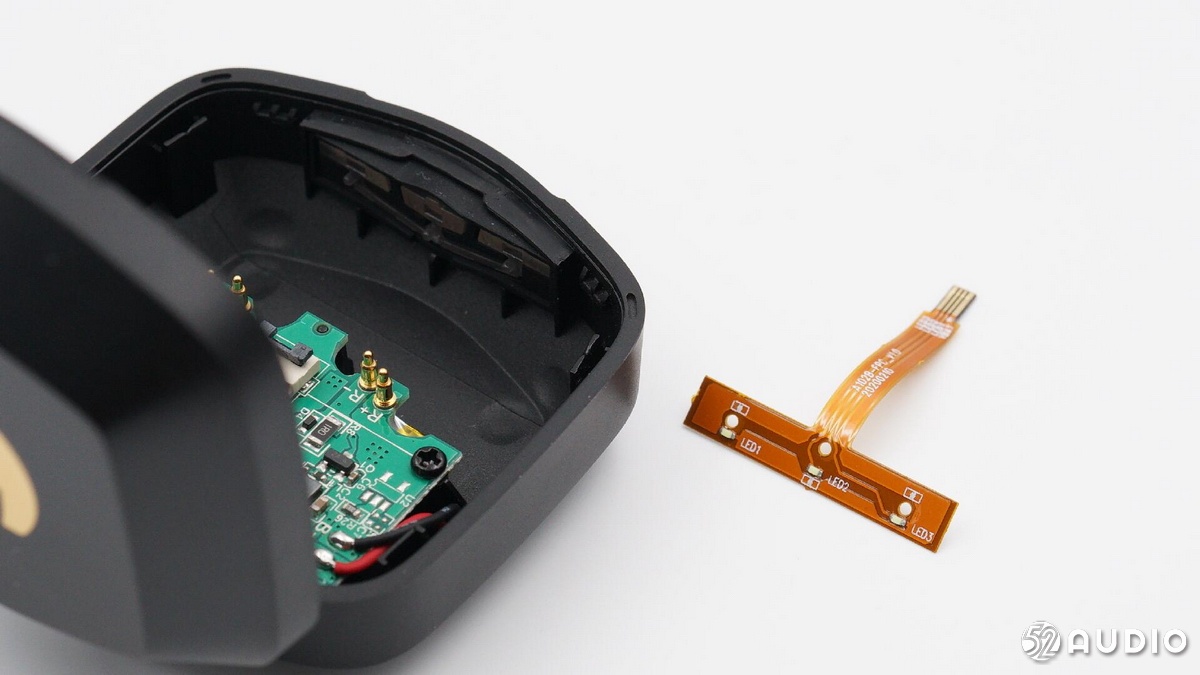

首先断开连接器，取下这条FPC。

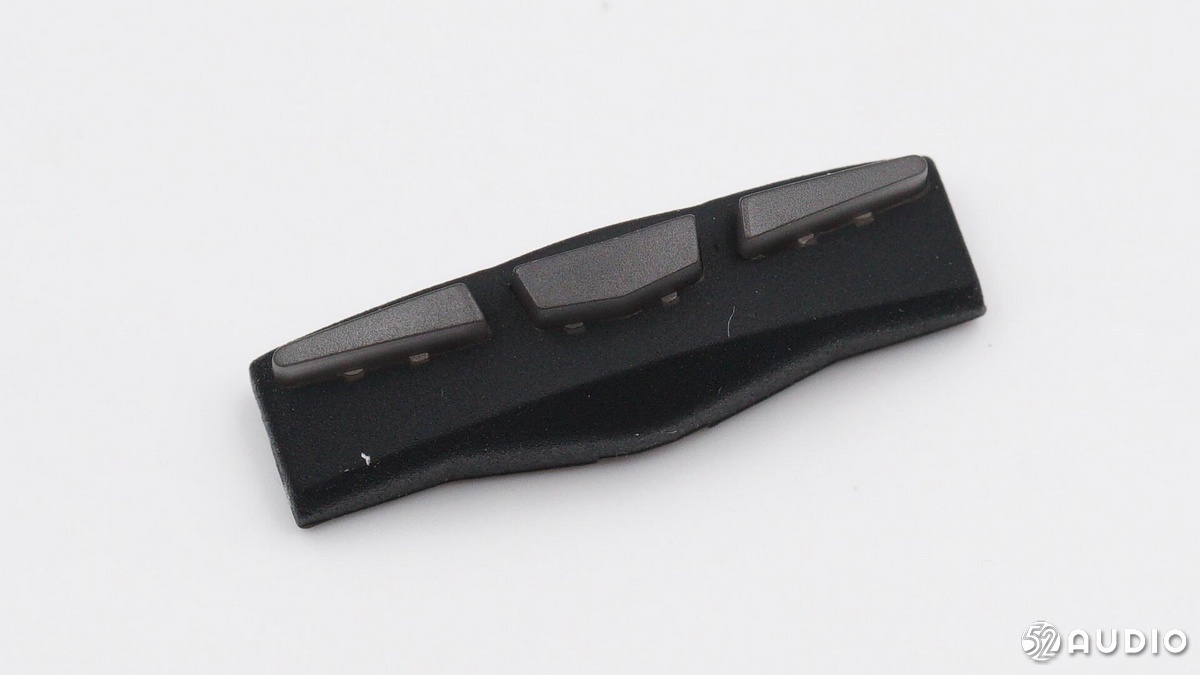

指示灯的导光柱结构也可取出。

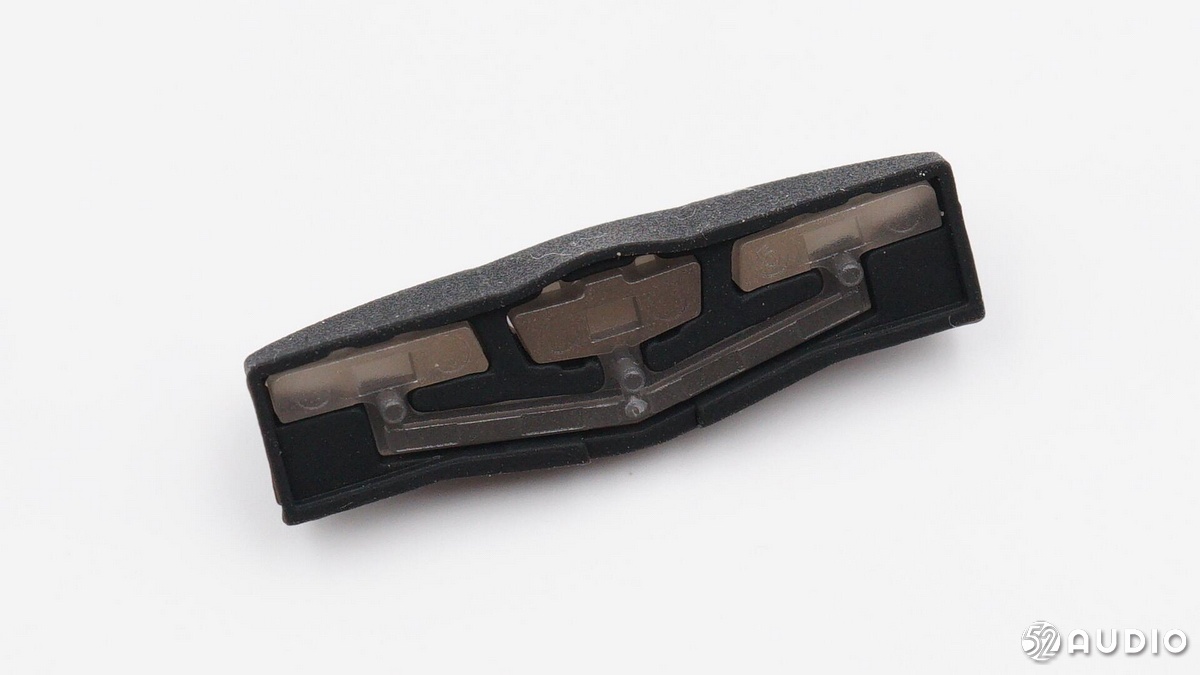

模块内侧的导光柱特写，为了防止串光导光柱四周使用黑色遮光橡胶做隔离。
FPC一侧展示，PCB背面使用金属片加固。
FPC另一侧展示。

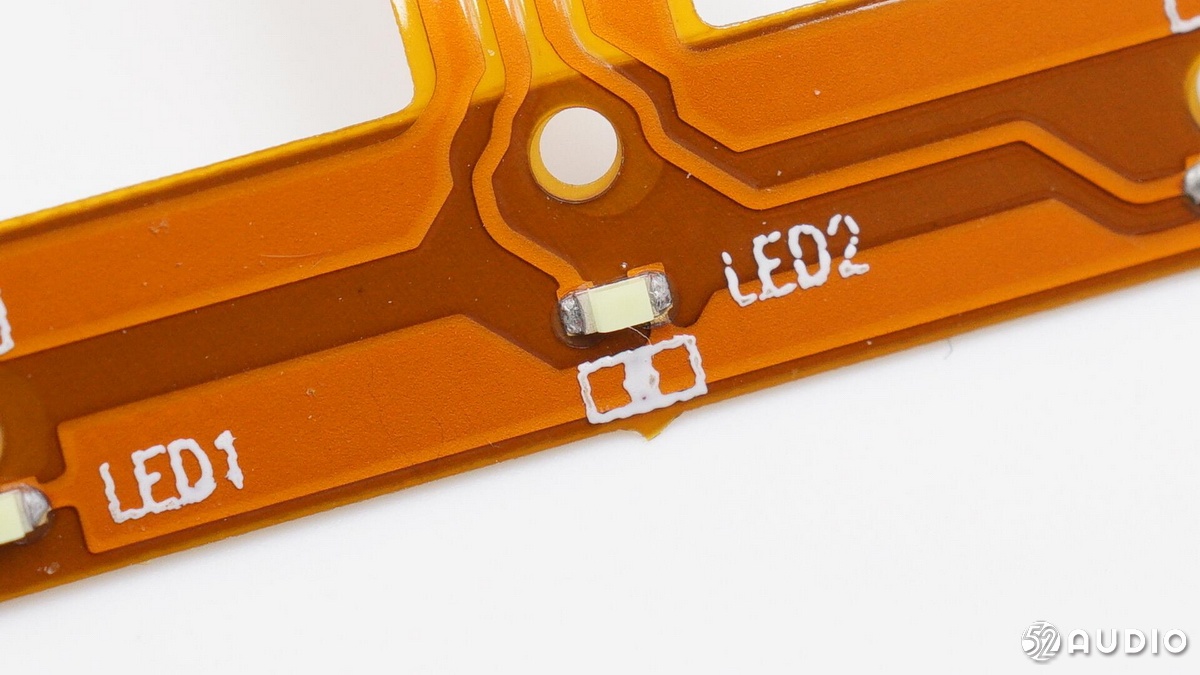

共三颗LED指示灯，用于指示充电盒状态和电量。

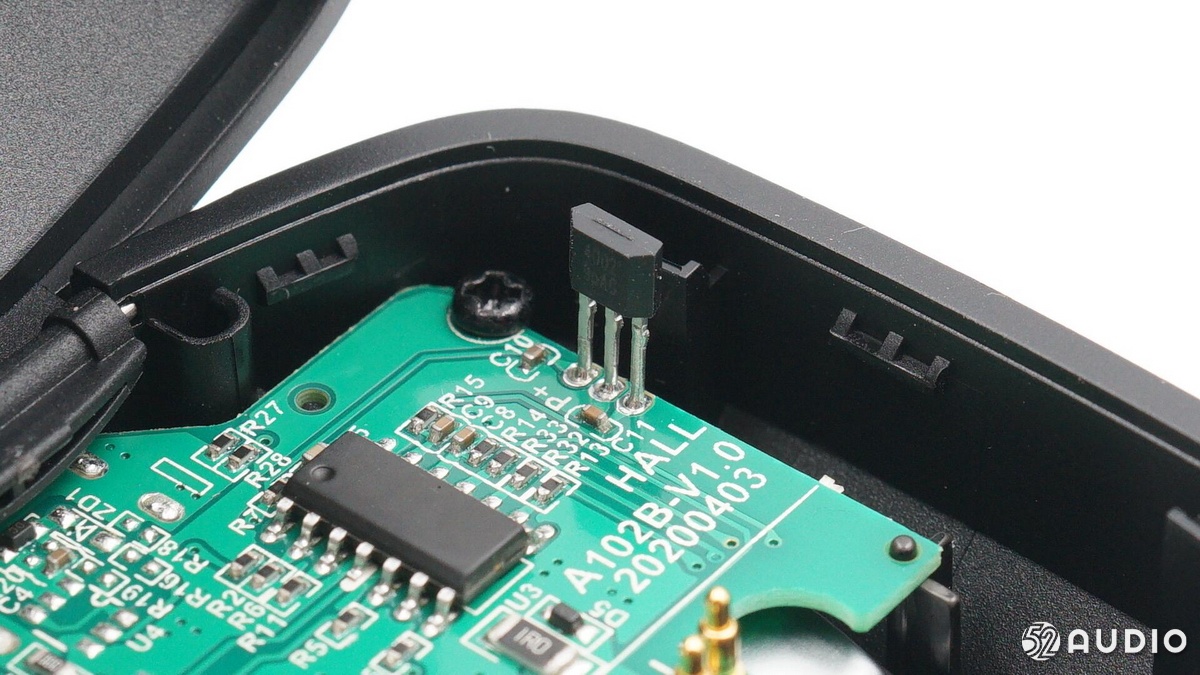

霍尔元件的位置展示。充电盒主板通过螺丝固定在壳体上。

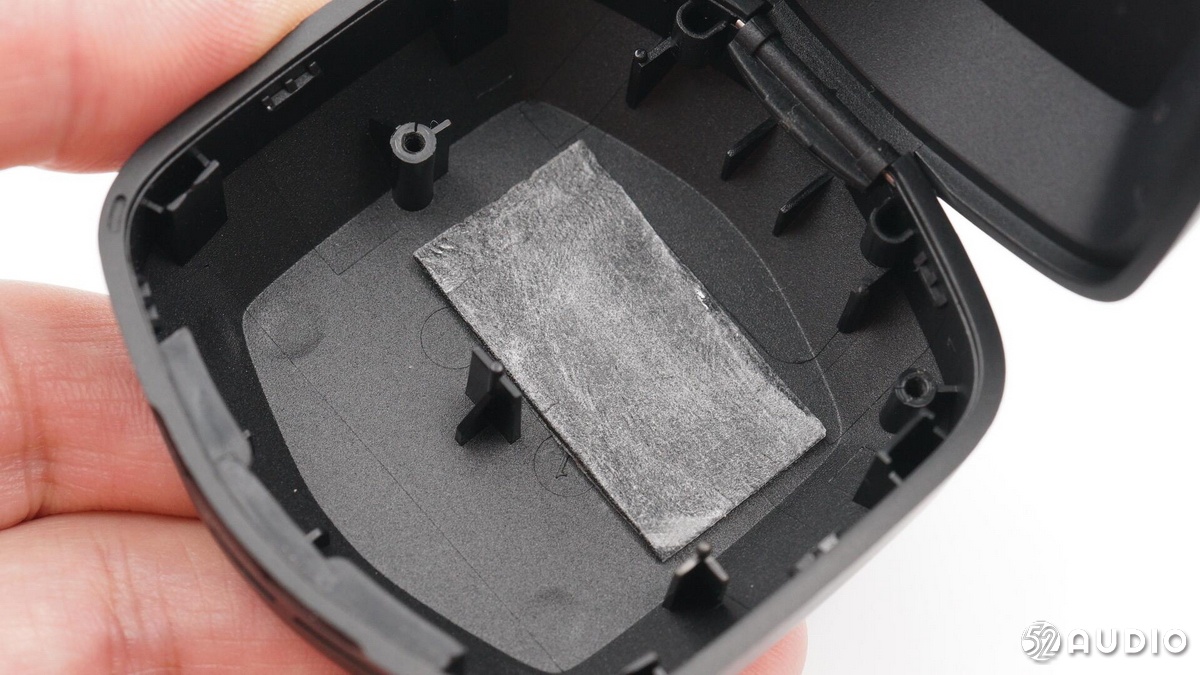

主板下面的电池使用双面胶固定。充电盒壳体内部展示。

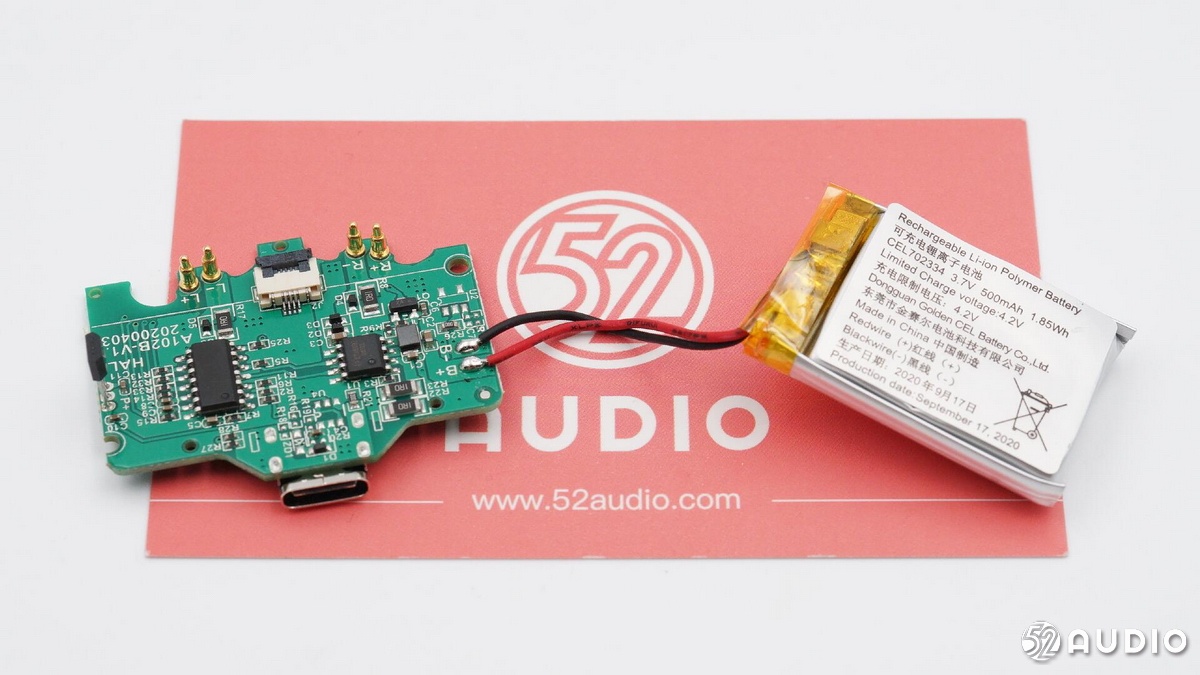

充电盒主电路展示，电池通过导线与主板相连。

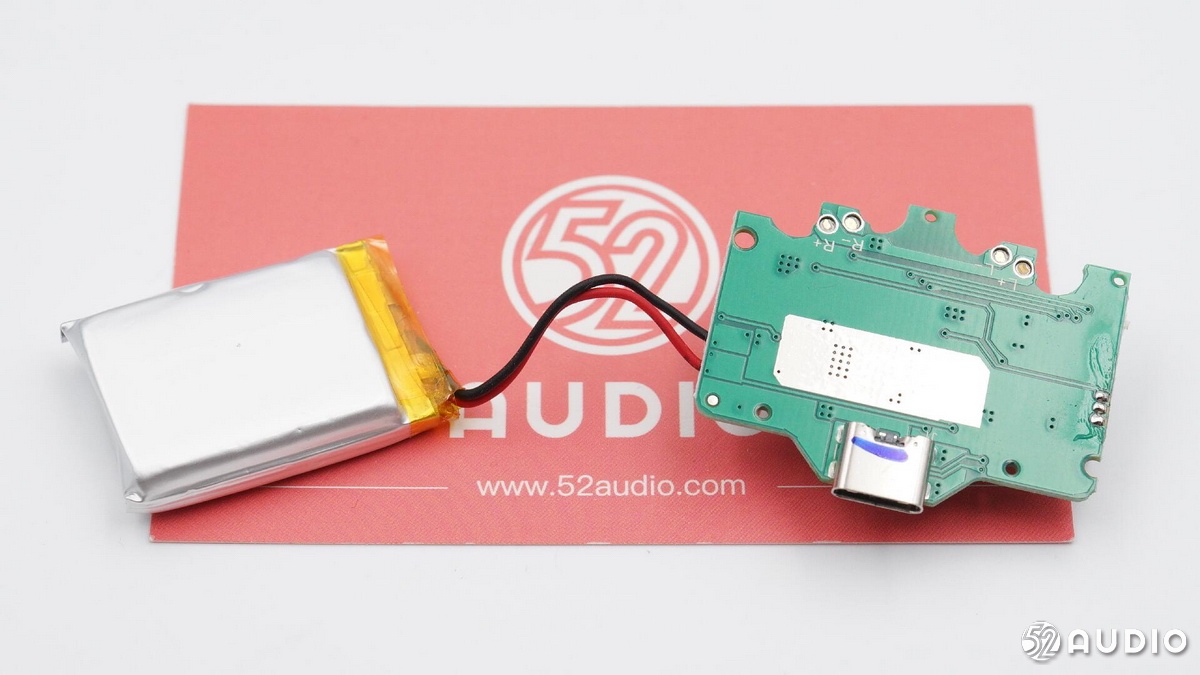

充电盒主电路另一侧展示。

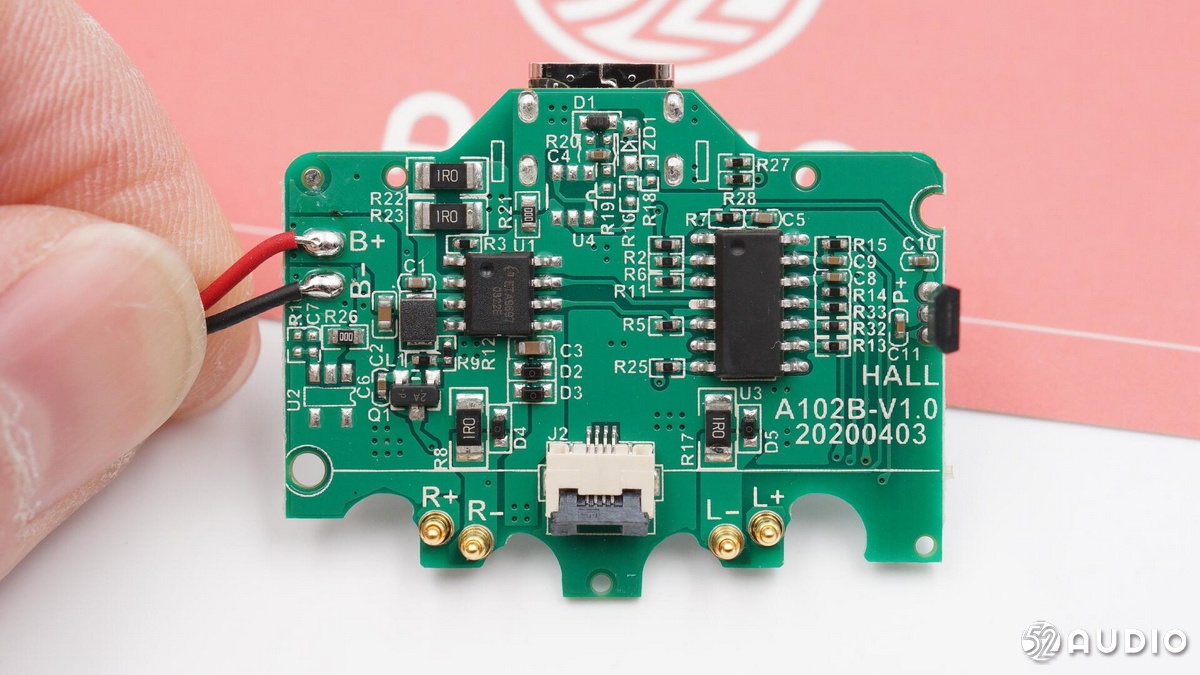

充电盒主板电路展示，左侧是电源管理电路，右侧是MCU相关电路。
充电盒主板电路另一侧展示，电源管理芯片背面过孔露铜散热。

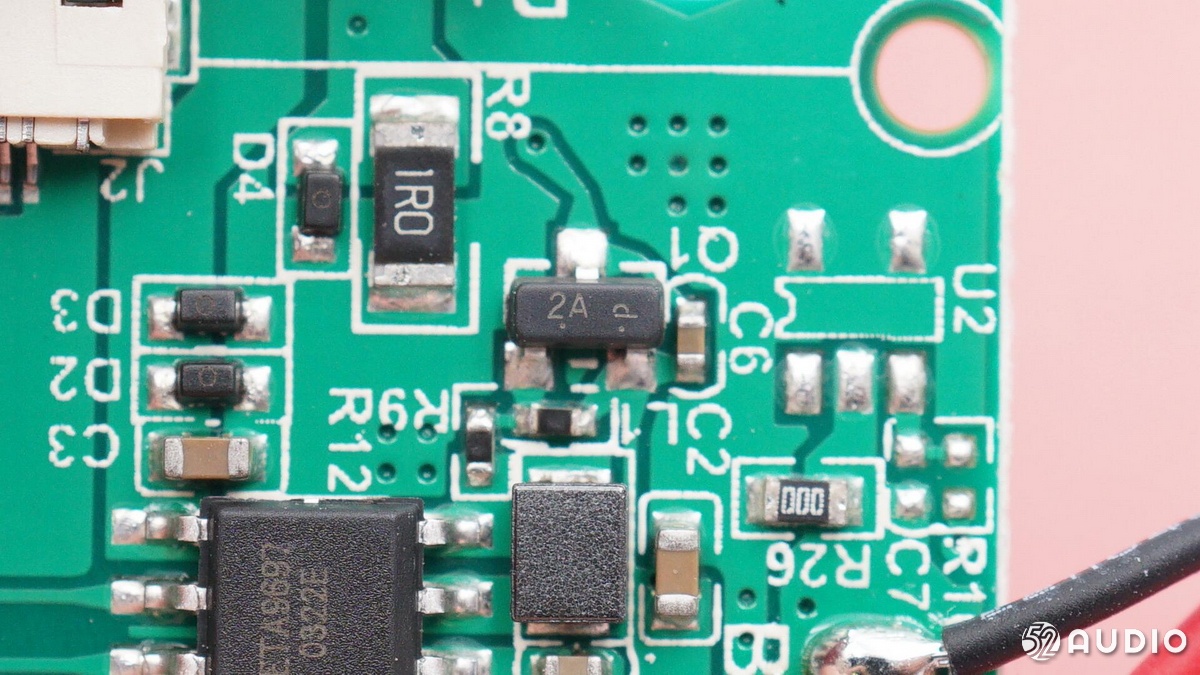

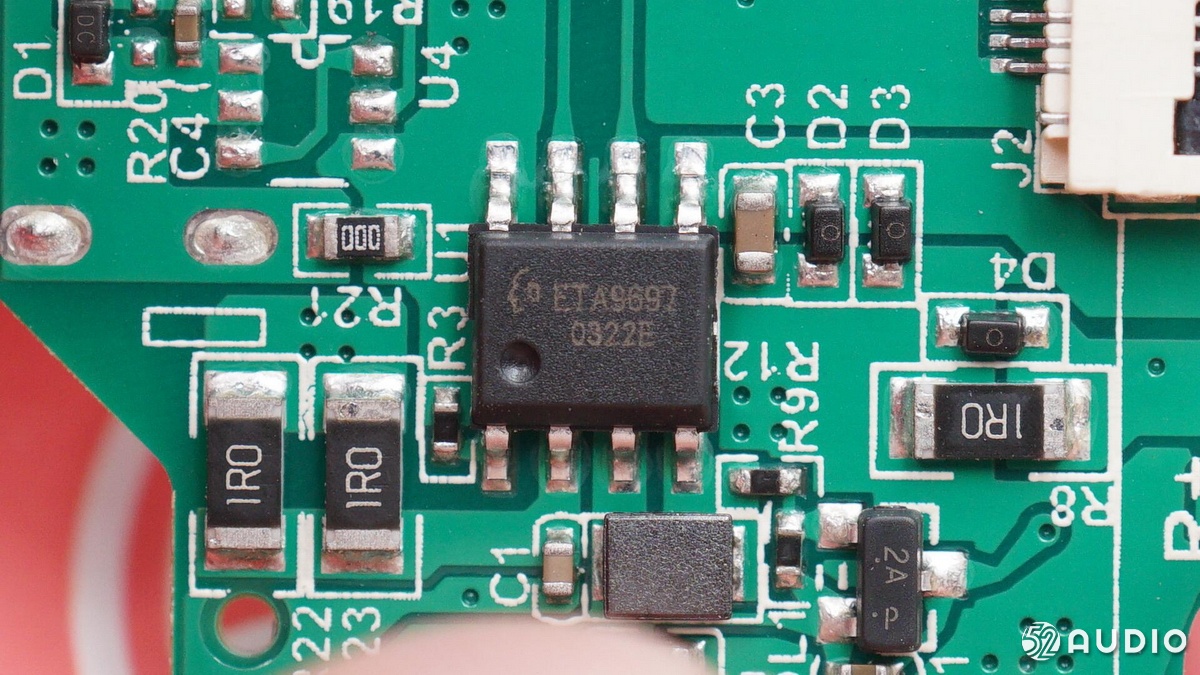

钰泰半导体的ETA9697超低功耗双通道PMU，采用ESOP8封装：集成了16V耐压的线性充电器和5V同步升压变换器。5V升压常开，功耗低至1.7uA，可支持0.4A最大升压输出，且可以通过控制ENBST引脚，来开关5V输出。钰泰ETA9697内置1.4MHz的开关频率，可以使用小体积的2.2uH电感器，是理想的蓝牙充电仓二合一解决方案。
据我爱音频网拆解了解到，目前已有包括漫步者、万魔、小米、紫米、realme、百度、摩托罗拉、JVC、杰士、松下、JBL等知名品牌的音频产品大量采用了钰泰半导体的电源管理芯片。
3906通用小功率PNP型三级管。
软包电池供应商来自东莞市金赛尔电池科技有限公司，型号CEL702334，额定电压3.7V，充电限制电压4.2V，额定容量500mAh/1.85Wh。

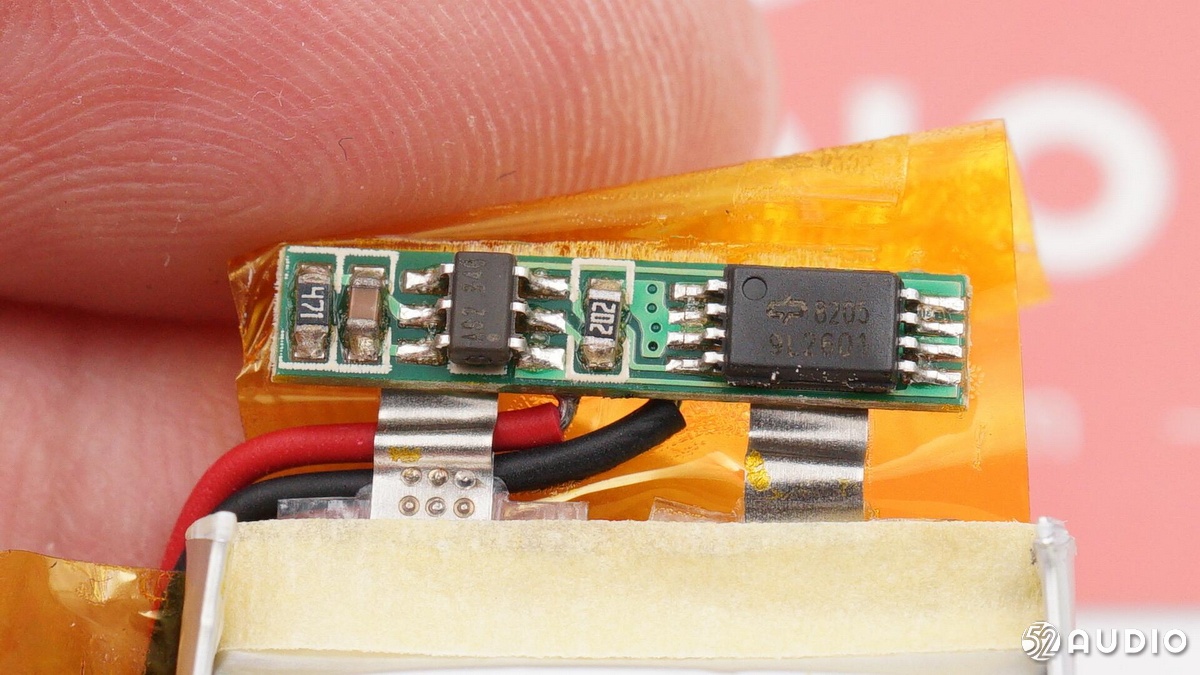

电池保护板特写，由一颗锂电保护IC和8205A N-MOS管组成，负责电池的过充过放过流保护功能。

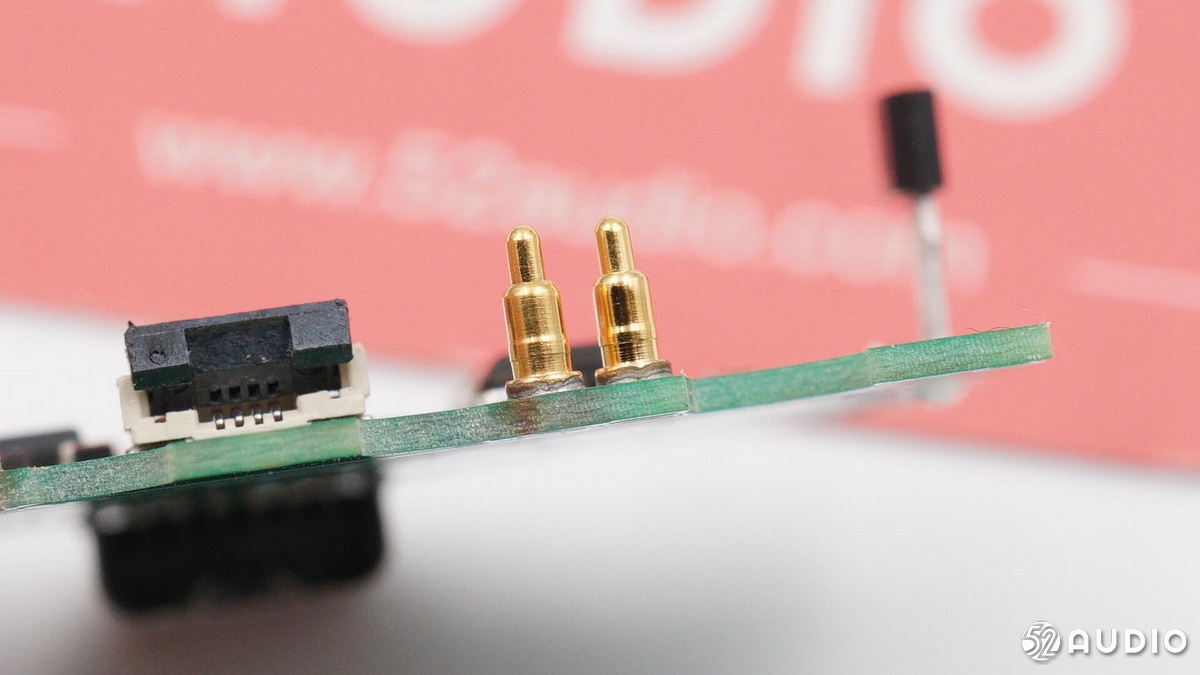

给耳机充电的Pogo Pin特写。

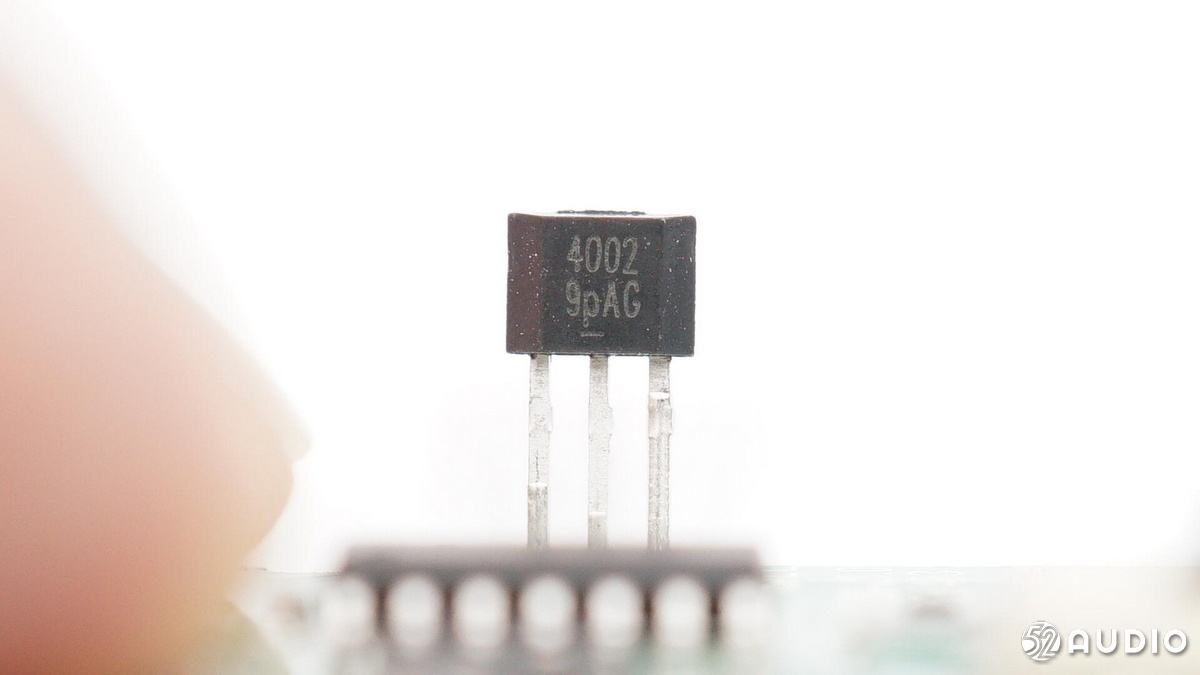

丝印4002 9PAG的霍尔元件。充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到，进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

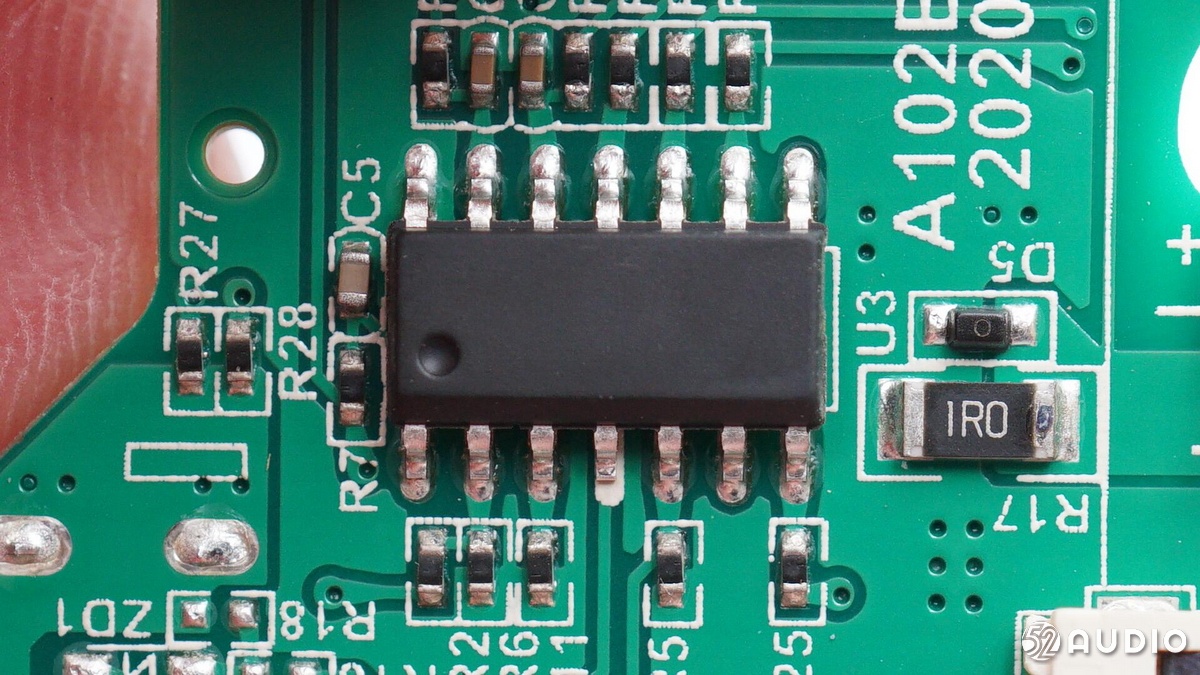

一颗无标MCU，负责电量显示、指示灯控制等充电盒功能。
