电阻器用于电路中的许多应用。但并非所有电阻都适合所有应用。电阻器使用不同的参数进行选择。

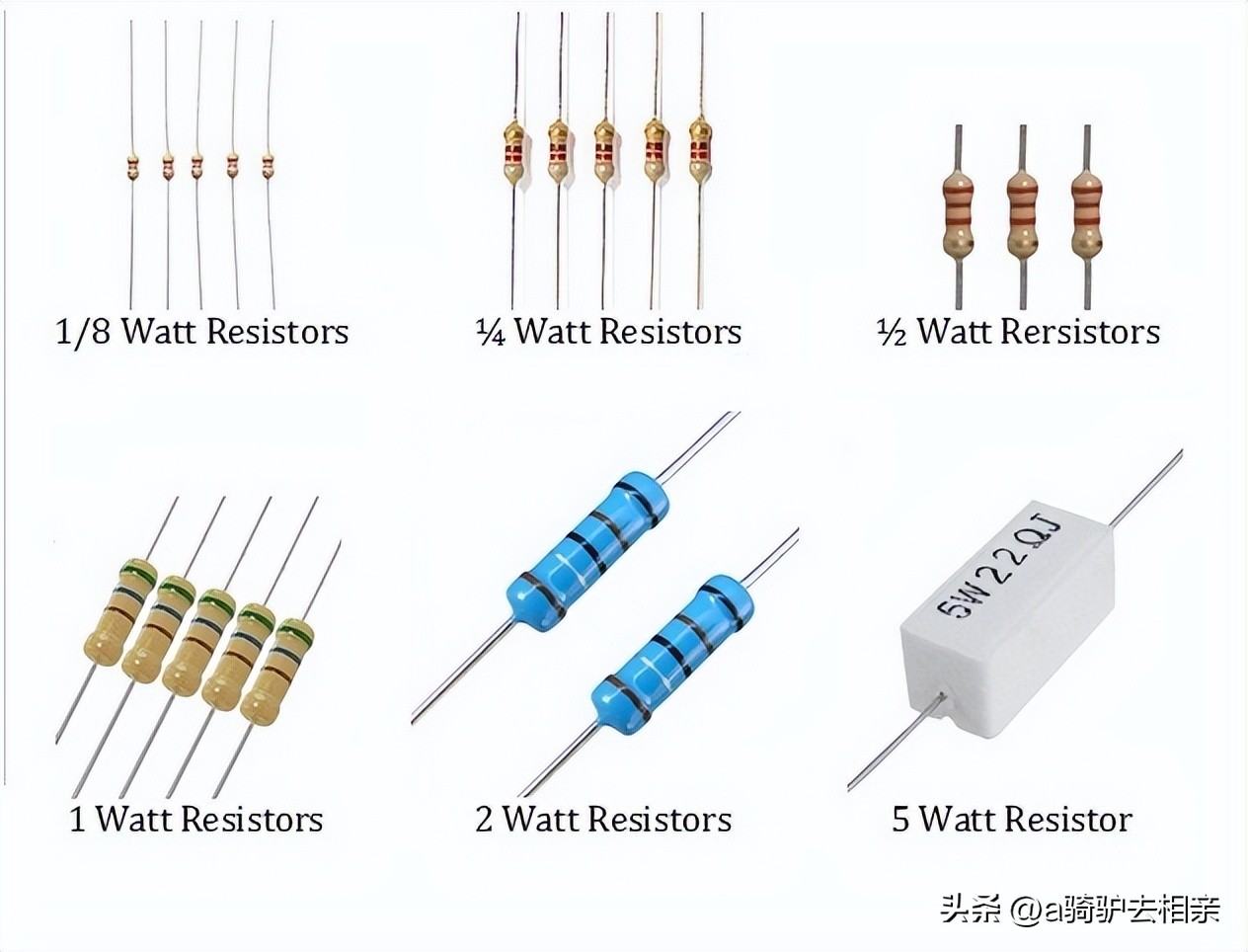

电阻器颜色代码有助于读取电阻、容差和电压。除了这三个值之外，在电路中使用电阻还需要另一个重要参数。这是电阻器的额定功率。在电路中使用正确的额定功率电阻器以防止电路损坏非常重要。
电阻器用于电路中的许多应用。但并非所有电阻都适合所有应用。电阻器使用不同的参数进行选择。
电阻器颜色代码有助于读取电阻、容差和电压。除了这三个值之外，在电路中使用电阻还需要另一个重要参数。这是电阻器的额定功率。在电路中使用正确的额定功率电阻器以防止电路损坏非常重要。
如何确定电阻器的瓦数？
电功率为 P=V x I
其中 v 是电压
我是当前的
根据欧姆定律，我们有 V = I × R
其中 R 是电阻
因此 P = I2×·
和 P = V2, 1
因此，电阻中的功耗可以使用以下任何标准公式计算
- 功率 P = V × I
- P = I2×·
- P = V2, 1
以下是计算电路中使用的电阻额定值的示例。
考虑一个源电压为 12v 和电阻为 800 欧姆的 LED 供电的电路。现在计算电路中可以使用什么功率的电阻器？
我们知道V=12v，R=800欧姆。现在计算电流
I=V/R=12/800 = 0.015=15 mA 电流。
因此，电阻的功耗由P= 12x15x10计算-3=0.18 瓦
因此，这里必须使用1/4瓦电阻。使用 1/8 瓦电阻会损坏电路。
功率电阻器
- 设计用于处理高功率的电阻器称为功率电阻器。
- 额定功率至少为 5W 的电阻器属于功率电阻器。
- 用于构建功率电阻器的材料必须具有高导热性。
- 功率电阻器通常带有散热器，这有助于它们散热。
线绕功率电阻器
- 绕线功率电阻器很常见，但它们也可以在其他类型中找到。
- 如果镍铬合金基绕线电阻器与适当的非导电漆一起使用，它们可以承受高达450的温度0C.
网格电阻器
- 网格电阻器用于承受大量电流。
- 它们可以承受高达 500 安培的电流，电阻值低至 0.04 Ω。
- 网格电阻器的结构包括两个电极，它们之间以矩阵的形式连接大金属条纹。
- 电网电阻器用作变电站的接地电阻器、制动电阻器和谐波滤波器。
水电阻器
- 该结构包括携带盐溶液的管，电极连接在管的两端。
- 盐溶液或盐水的浓度将决定电阻。
- 由于管中存在水，水电阻器提供较大的热容量，从而导致高功率耗散。
贴片功率电阻器
功率电阻器也可以以表面贴装器件的形式制造。
由于体积小，SMD电阻器的功耗能力小于网格型电阻器和水电阻器。
通常，SMD电阻的功耗约为几瓦。不同类型功率电阻的功耗范围如下
- 贴片电阻 5 W 或更低
- 螺旋绕线 50 W 或更低
- 边缘缠绕 3.5 KW 或更低
- 100 KW 或以下的网格电阻器
- 水电阻器 500 KW 或更低
功率电阻器的应用
功率电阻器用于需要耗散大功率的应用。功率电阻器的一些应用是
- 重型机车和有轨电车中的发动机制动器使用功率电阻器。机车高速行驶，动能高。在停止这些高速机车的同时，它们的动能转化为热量。根据机车的速度，产生的热量可以在几千瓦左右。经典盘式制动器不能使用，因为它们很容易磨损。因此，机车中使用了再生制动器或网格电阻器形式的高功率电阻器。
- 功率电阻器用作接地电阻器，以限制故障电流、高电压并充当保护继电器。这些电阻器的额定电流可达 8 Kos。
- 功率电阻器在涡轮机和不间断电源中用作负载电阻器。它们可以设计为提供可调节的电阻，并且可以耗散高达 6 兆瓦的功率。由于这种高功率耗散，负载电阻器配备了高效的冷却系统，以控制温度并防止器件烧坏。
