很多人不知道断火限位器怎么接线，看不懂说明书接线图，搞懂原理了其实很简单。今天我就重点讲解一下断火限位器。限位器是电动葫芦上的安全保护装置，装在起升机座上，与限位导杆连动，以达到上升、下降双向限位的目的。断火限位器直接断开的是电机主线电源。和我们前面学的行程开关有所区别。
一，认识断火限位器

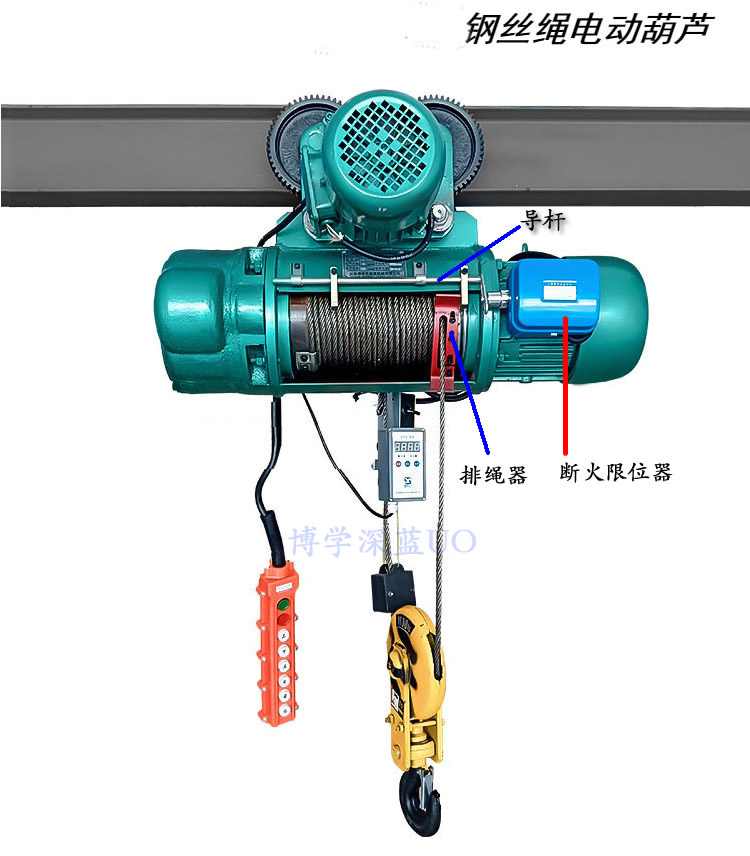

1，外观如下图

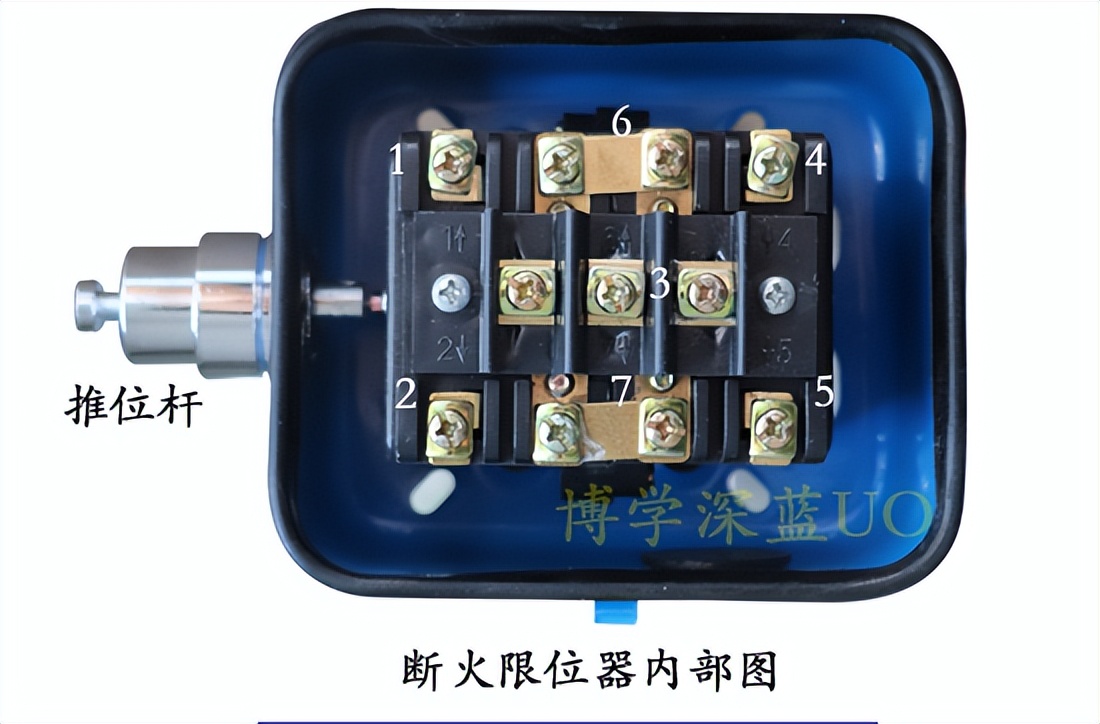

2，内部结构如下图，可往里推也可往外拉，外力消失自动复位
3，工作原理，接线端子标号如上图，（不同厂家端子编号可能不一样，但原理一样）中间一排3是独立的，不与任何通

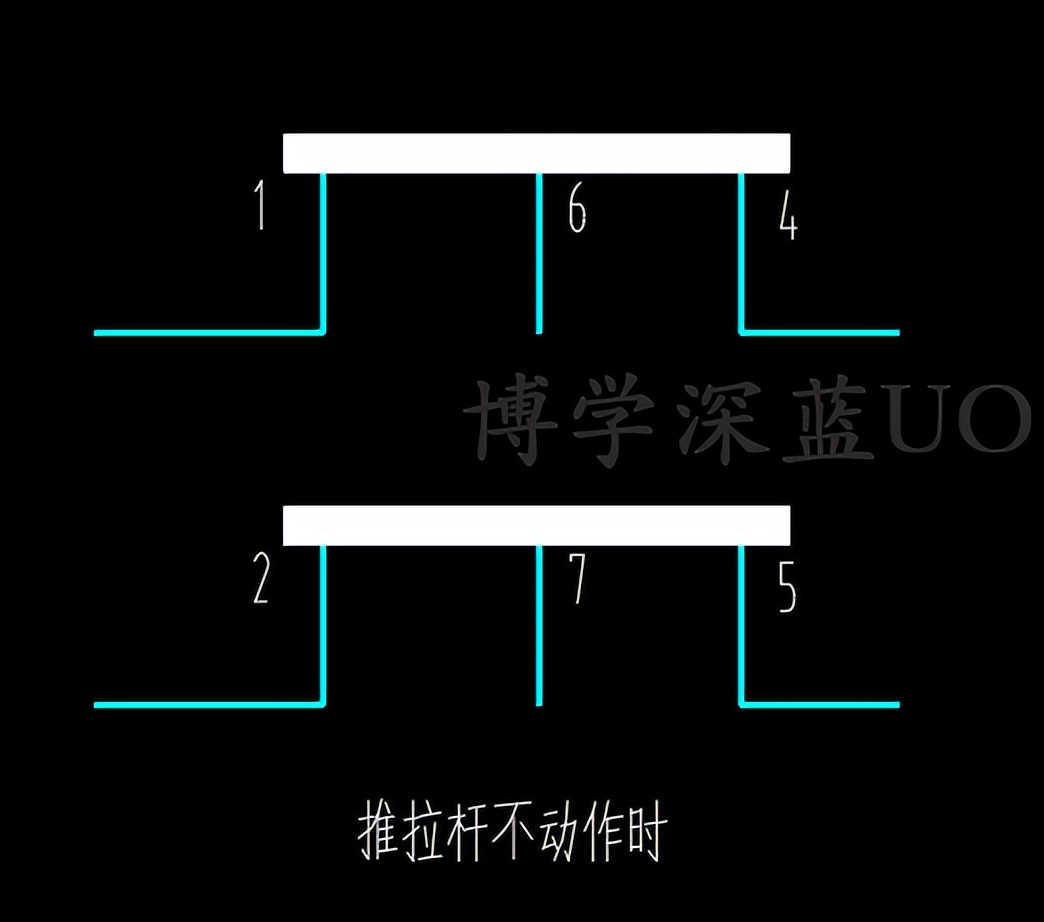

当推拉杆不动作时上排164连通 下排275连通如下图

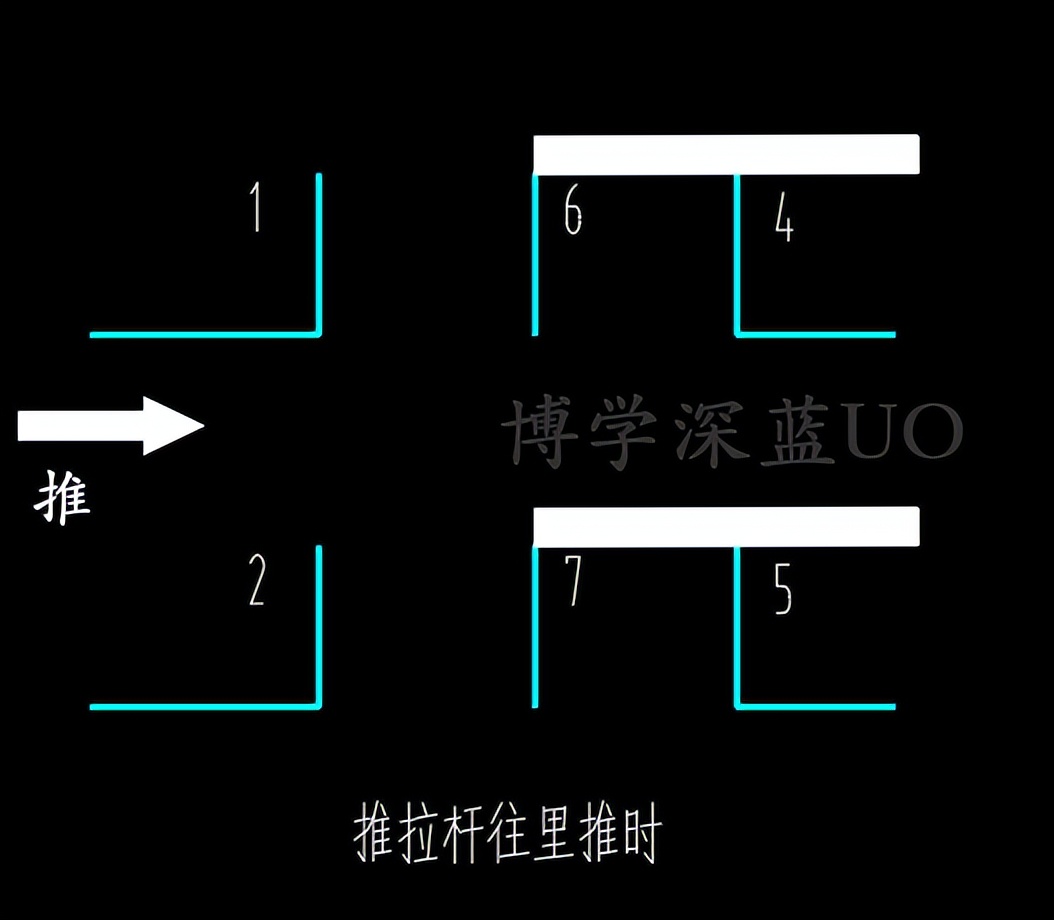

当推拉杆往里推时:上排16断开，64连通。下排27断开，75连通如下图

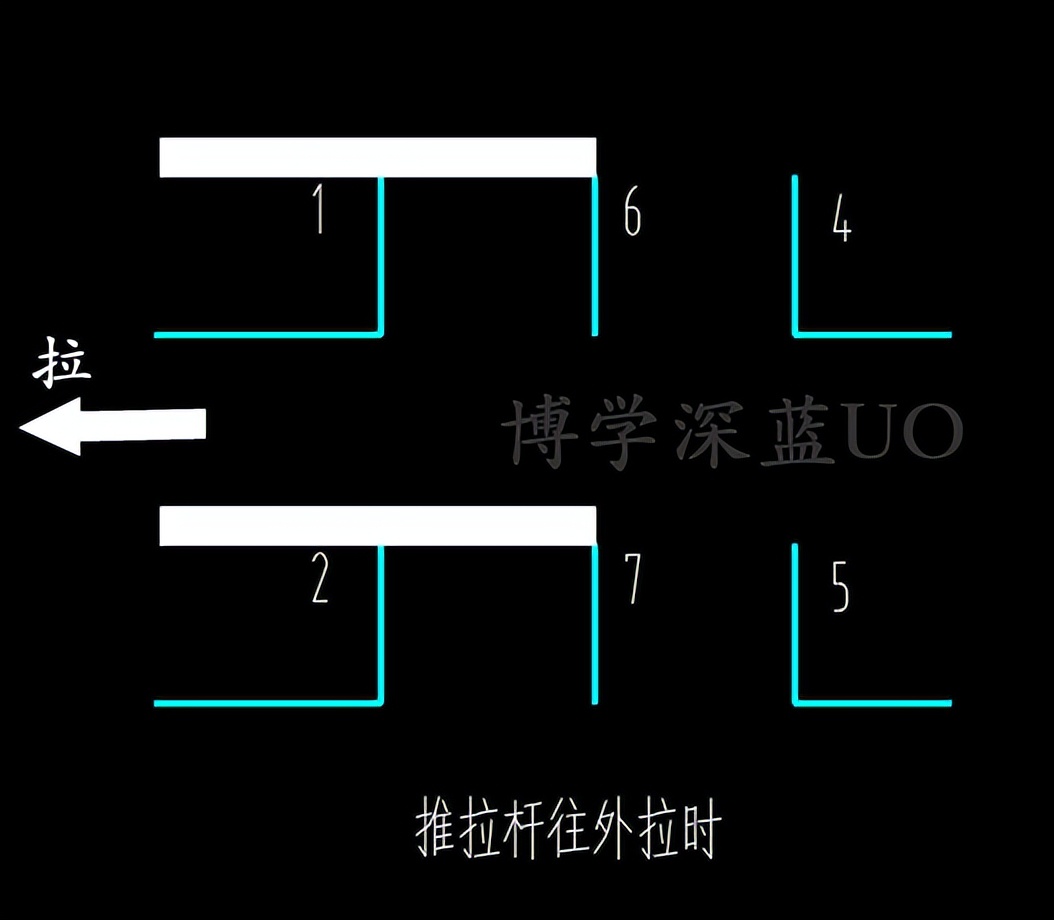

当推拉杆往外拉时：上排64断开，16连通。下排75断开，27连通如下图
这是原理示意图，这样看起是不是很简单？就像一个滑块一样，推过去又拉过来，以连通不同端子。但限位器里面不是滑块哈，这样画是方便理解动作原理。
二，控制电路图

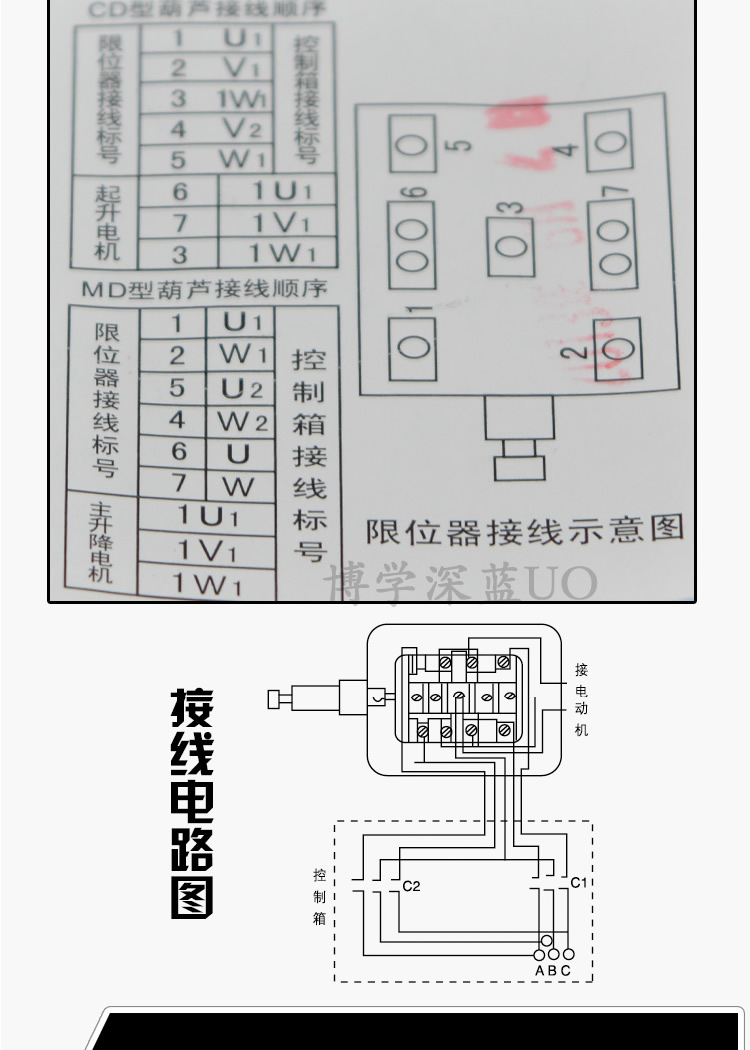

1，看看说明书的上接线图
是不是有点晕？

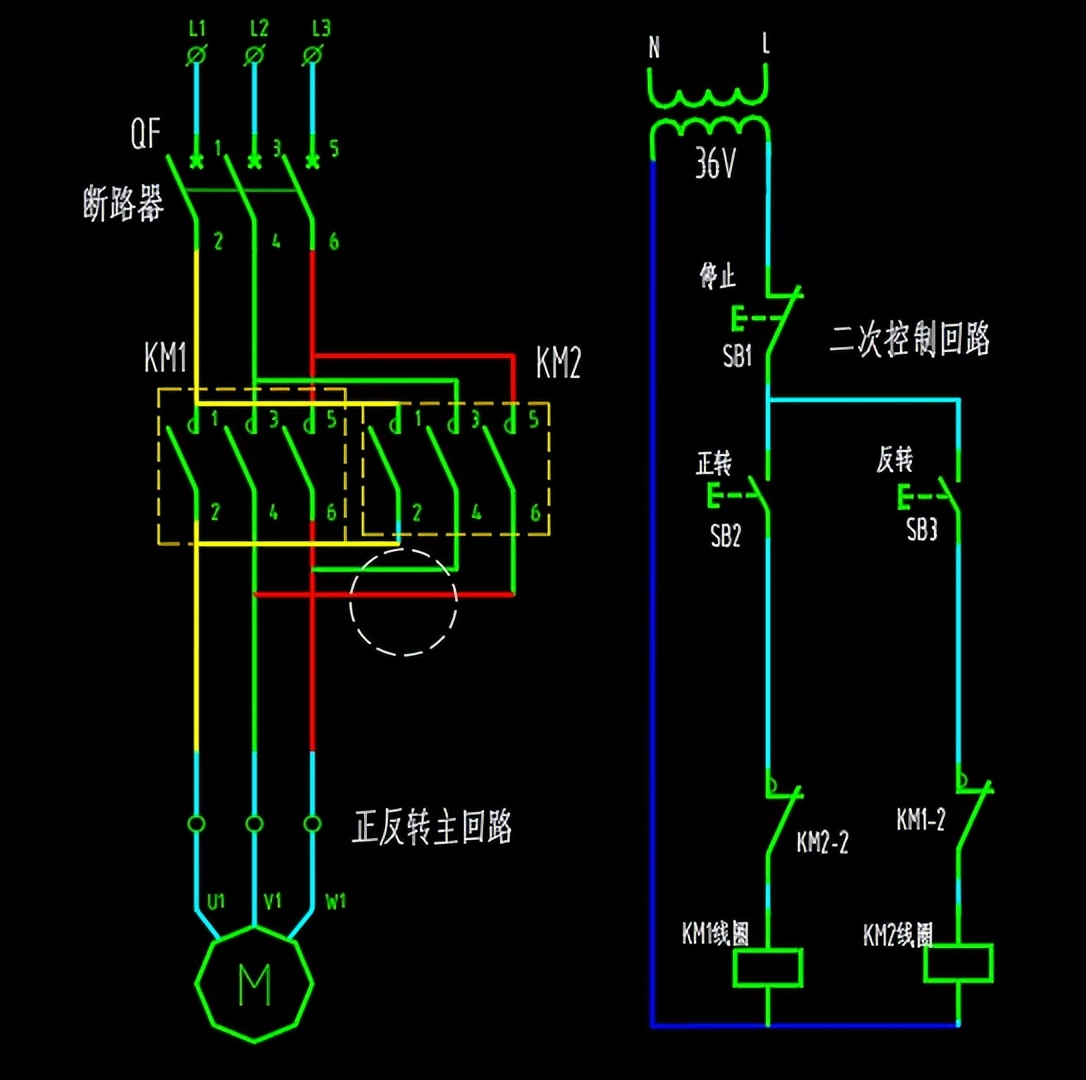

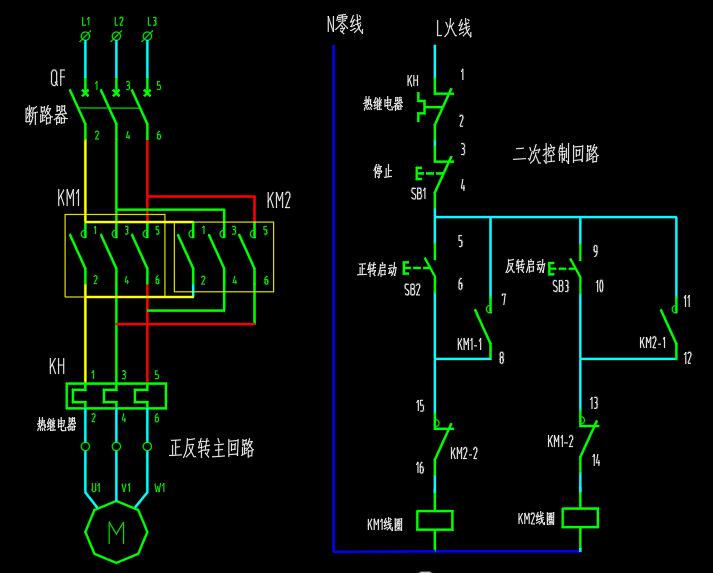

2，不要急，我们从电路图分析入手，它就是一个正反转电路，前面我们已学过如下

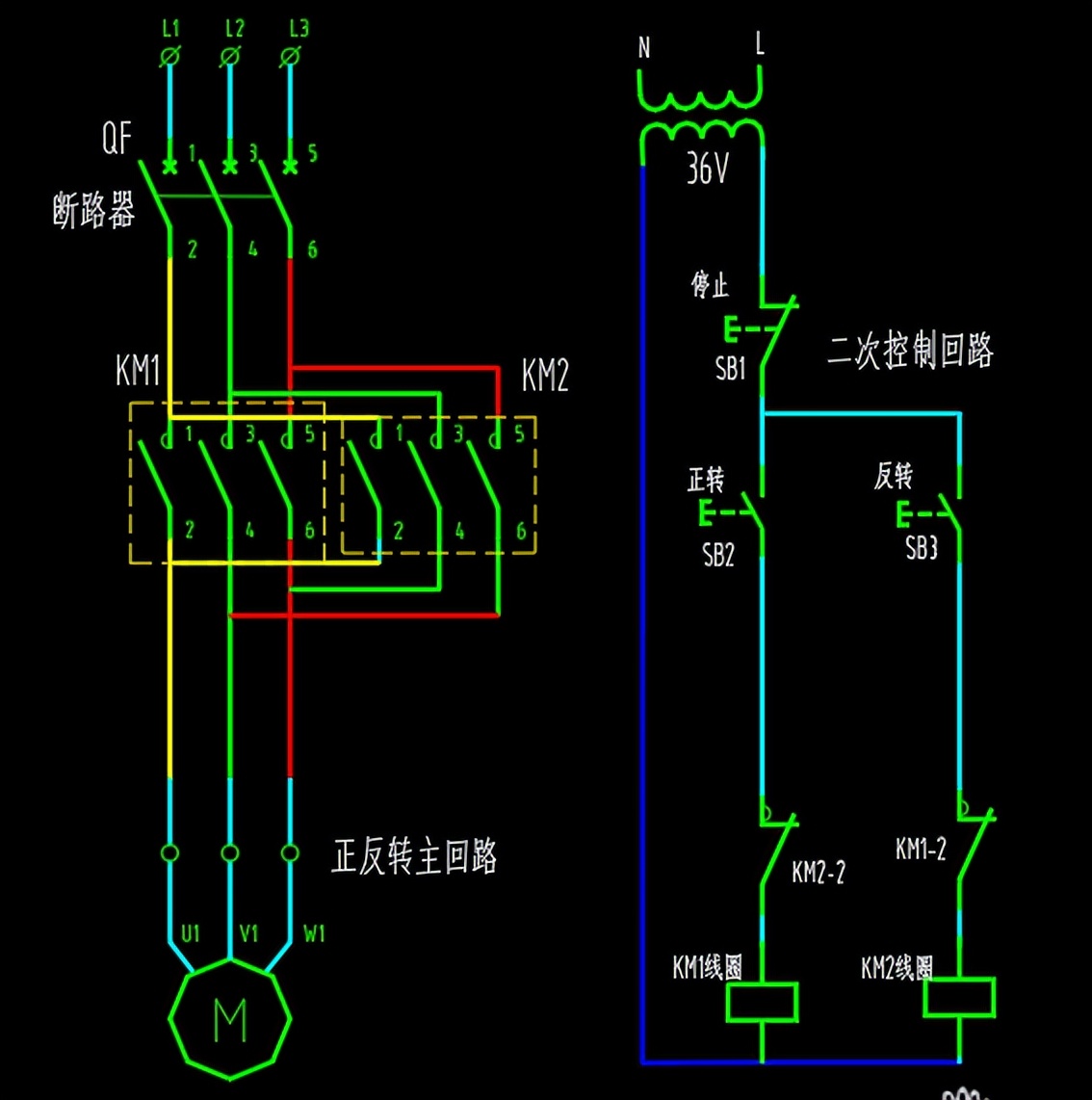

3，我们用不上热继电器，上升和下降都是点动，控制电源采用的是36V去除不需要的部分，如下图
是不是看起来简单多了？

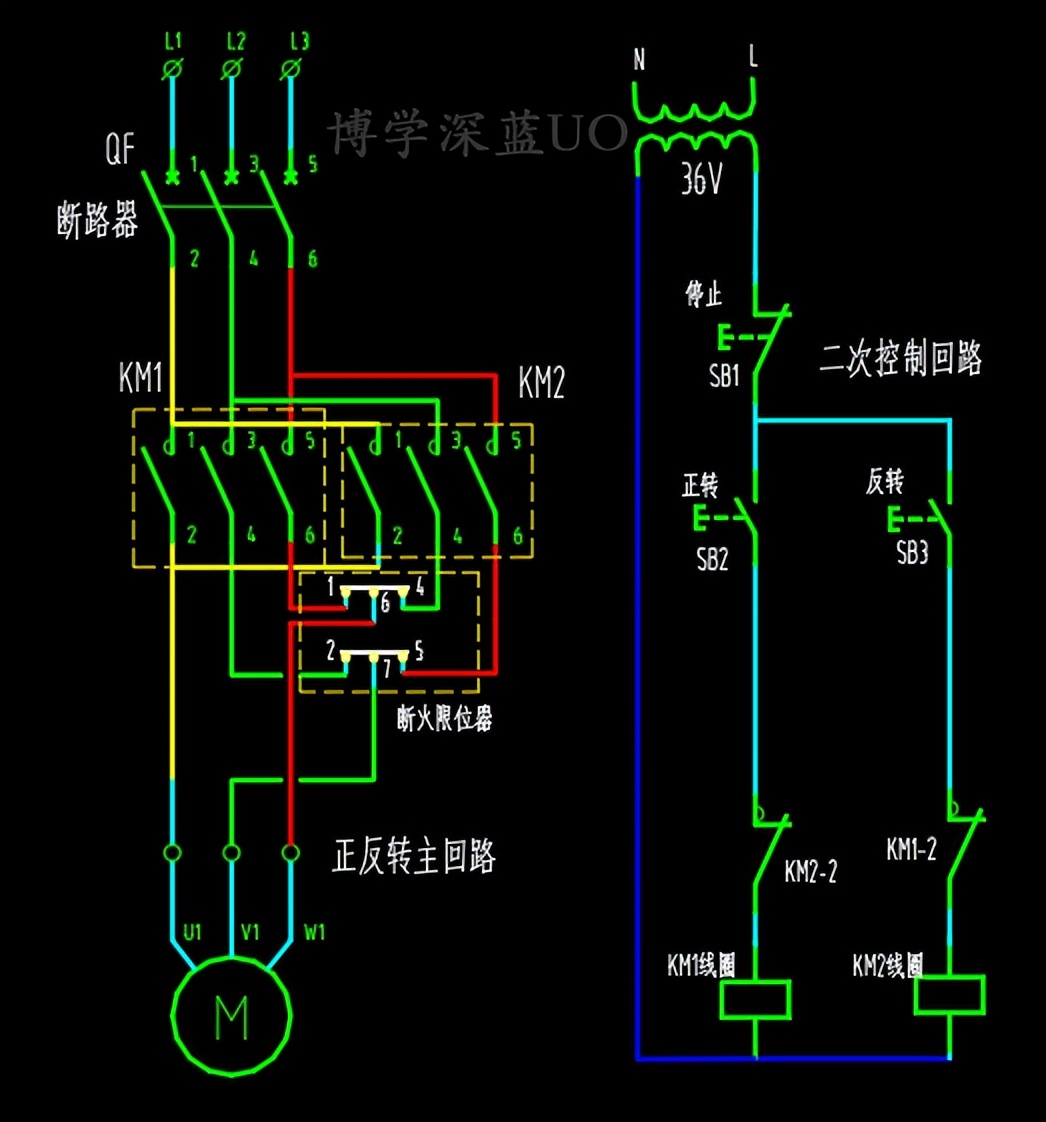

4，我们现在要做的就是把断火限位器接到主电路中。接在下图画圈的地方
把画圈的地方断开，分别接1,4和 2，5,电机进线接6,7
连接是不是很简单？
5 工作原理：
按下SB2,、KM1启动电机正转上升，到达顶点时导杆 推动 断火限位器推拉杆，1，6断开，2，7断开，强制停机。
按下SB3，KM2启动反转下降，到最低点时导杆 拉动 断火限位器推拉杆4，6断开，5，7断开，强制停机。

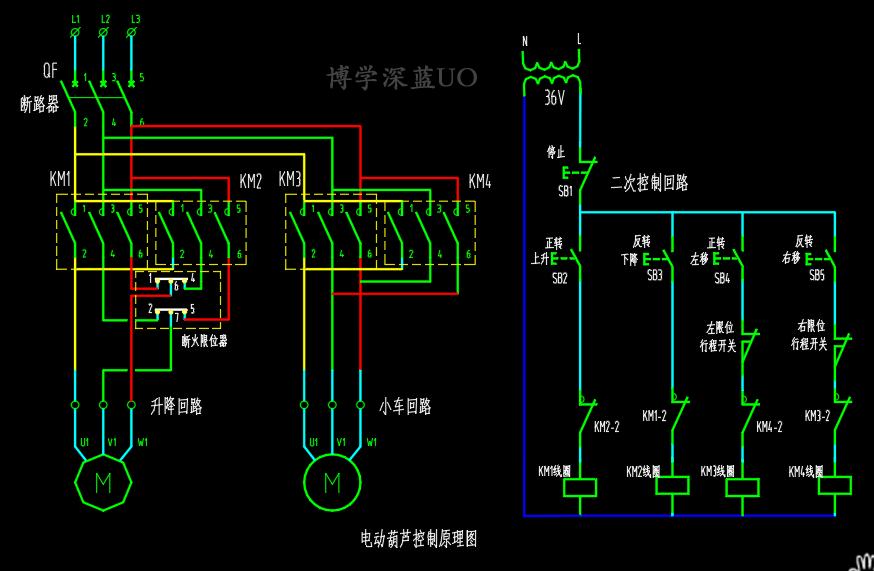

6.再加上左右平移小车原理图就是一个完整的电动葫芦控制原理图
左右平移和我们前面学过的水闸上下控制原理是一样的，如不清楚看一下前面的讲解。
有还不清楚的话欢迎讨论，下次弄个视频。
