一、分析与说明

1.1、一个绘制圆、正多边形的练习题。

1.2、因为外圆的直径已经给定，所以绘制此图的思路是从外面的圆开始向内一层一层地绘制。

1.3、想要绘制出正中间的正方形，就要先绘制出它的一条与水平线成45°角的对角线，确定出正方形的两个对角点。

1.4、绘制与水平线成45°角的直线，方法很多，可以选择使用“构造线”命令来绘制。

20210729_01

二、详细绘制步骤

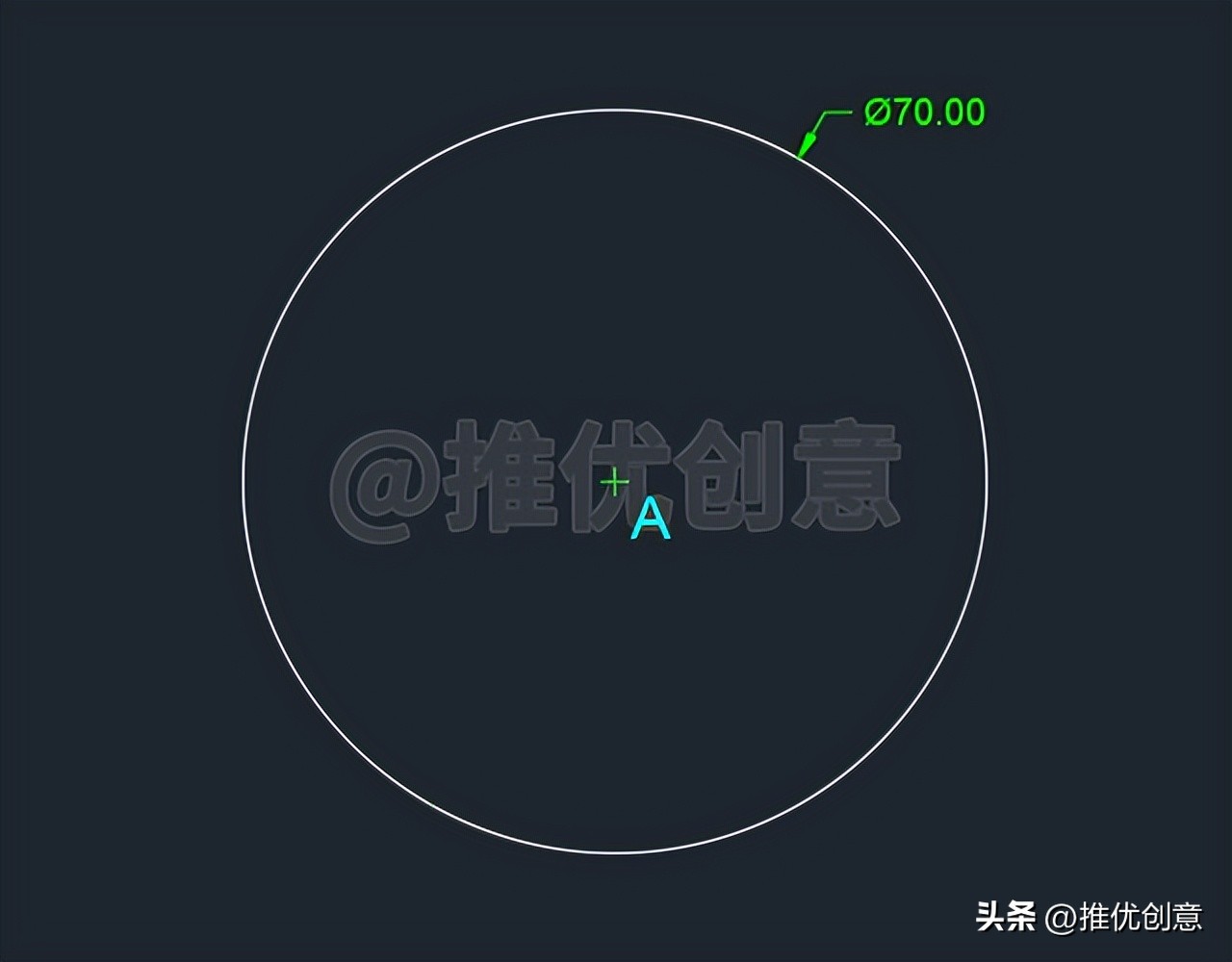

2.1、命令行输入“C”后回车，启用“圆”命令，绘制一个直径为70个单位的白色圆A。

20210729_01

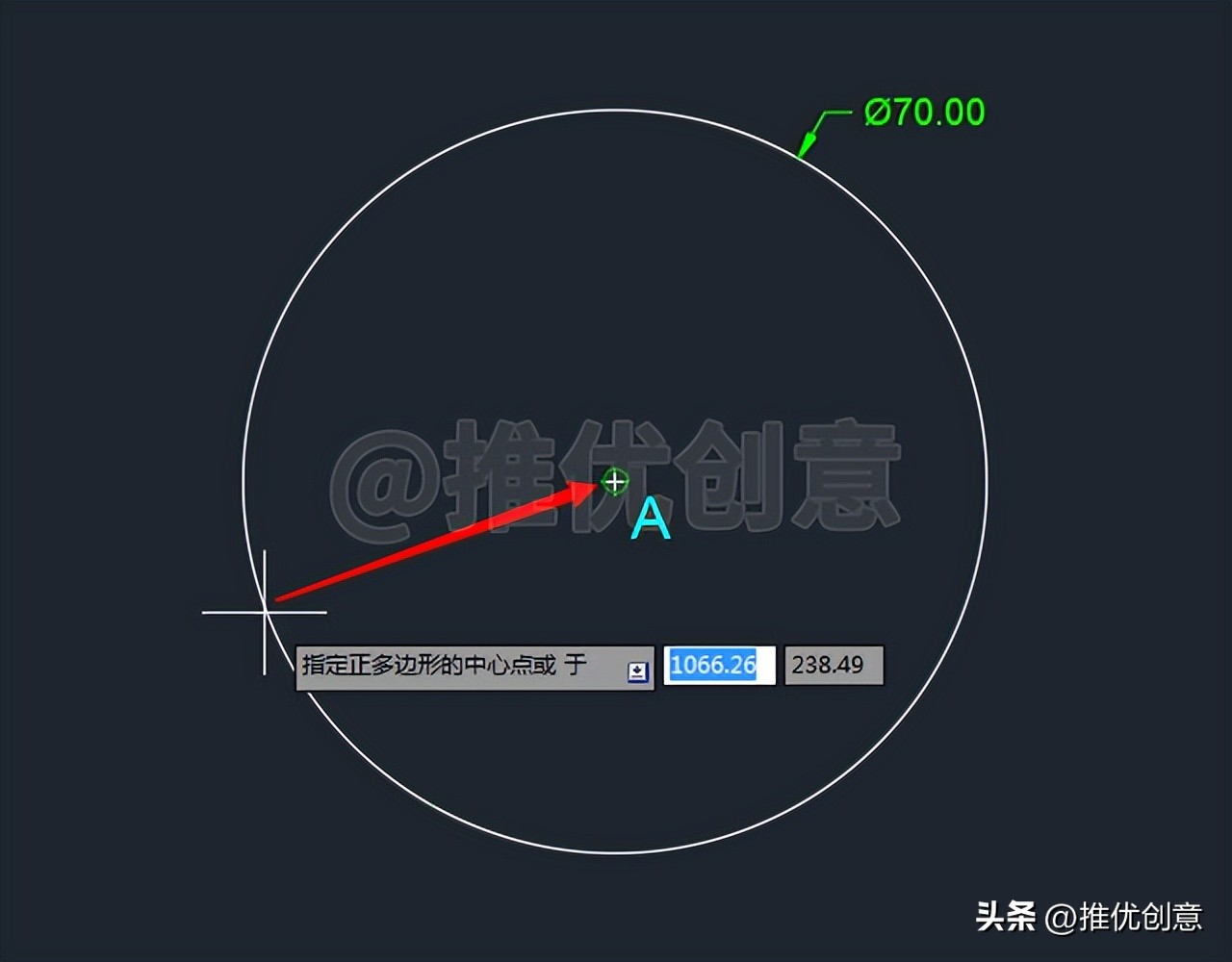

2.2、命令行输入“POL”后回车，启用“多边形”命令。

2.3、输入“6”后回车，指定绘制正六边形。

2.4、捕捉圆心A作为正多边形的中心点。

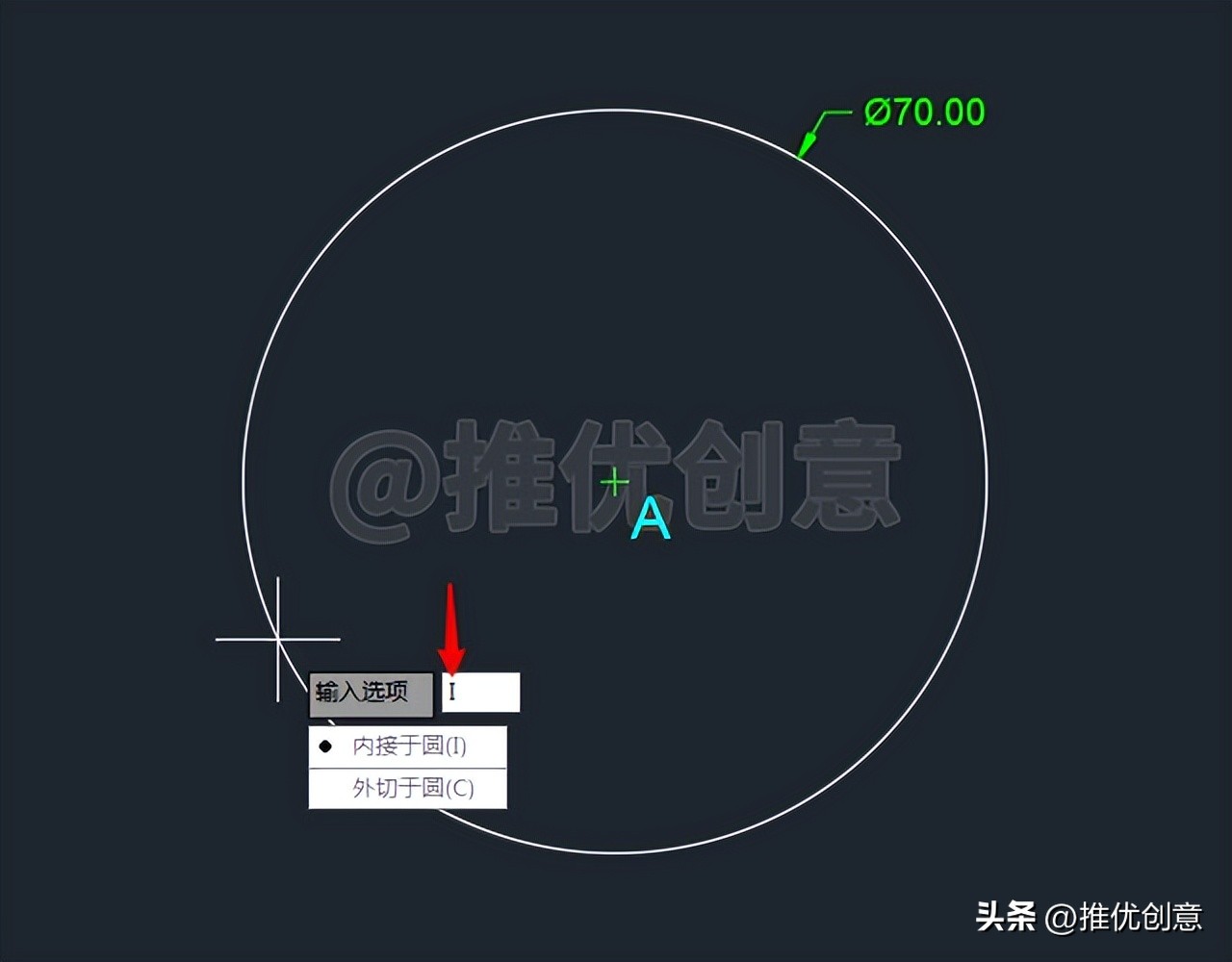

2.5、输入“I”后回车，选择内接于圆的方式绘制正多边形。

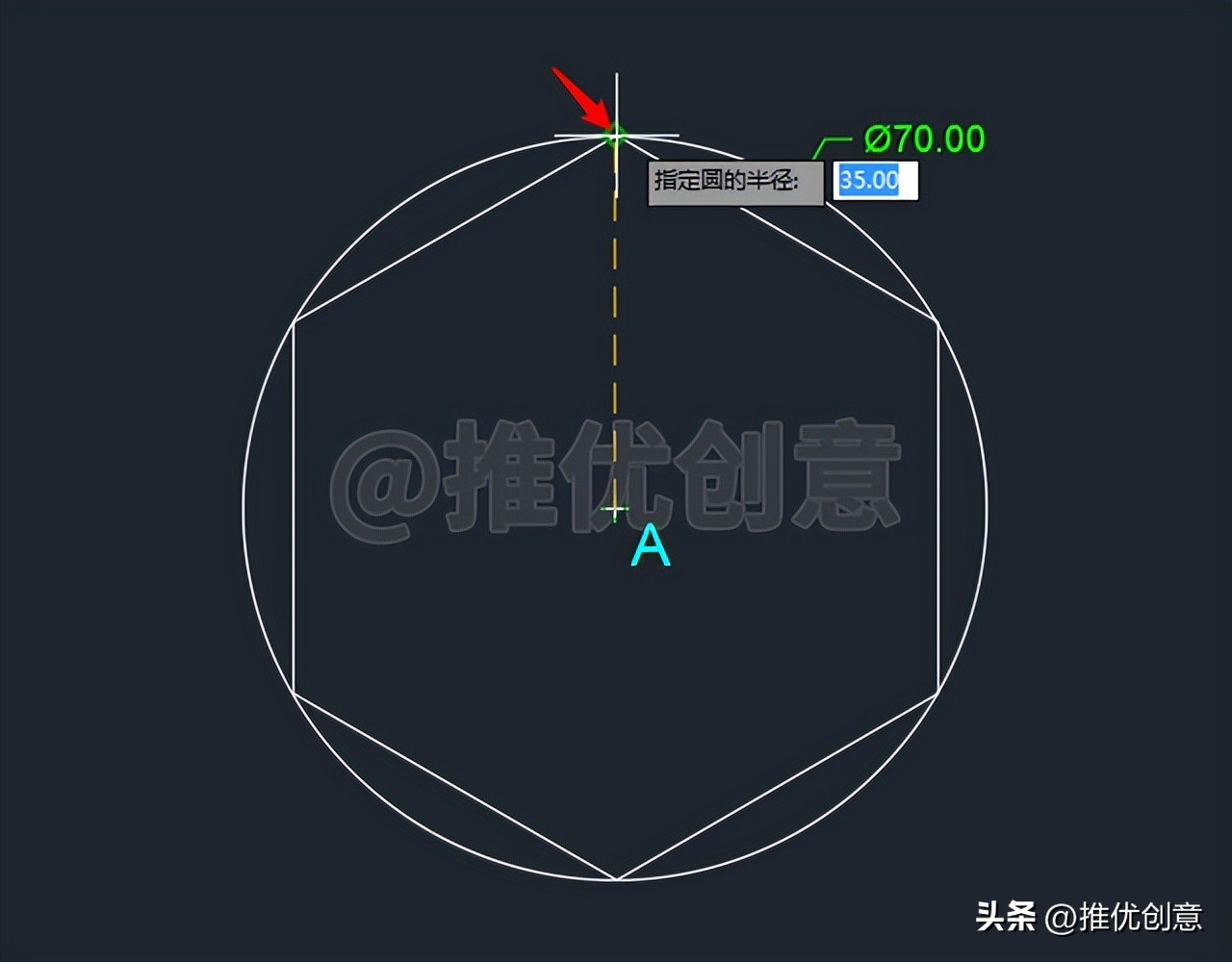

2.6、捕捉白色圆A的上面象限点指定圆的半径。

这样就绘制出了一个内接于白色圆A的白色正六边形BCDEFG。

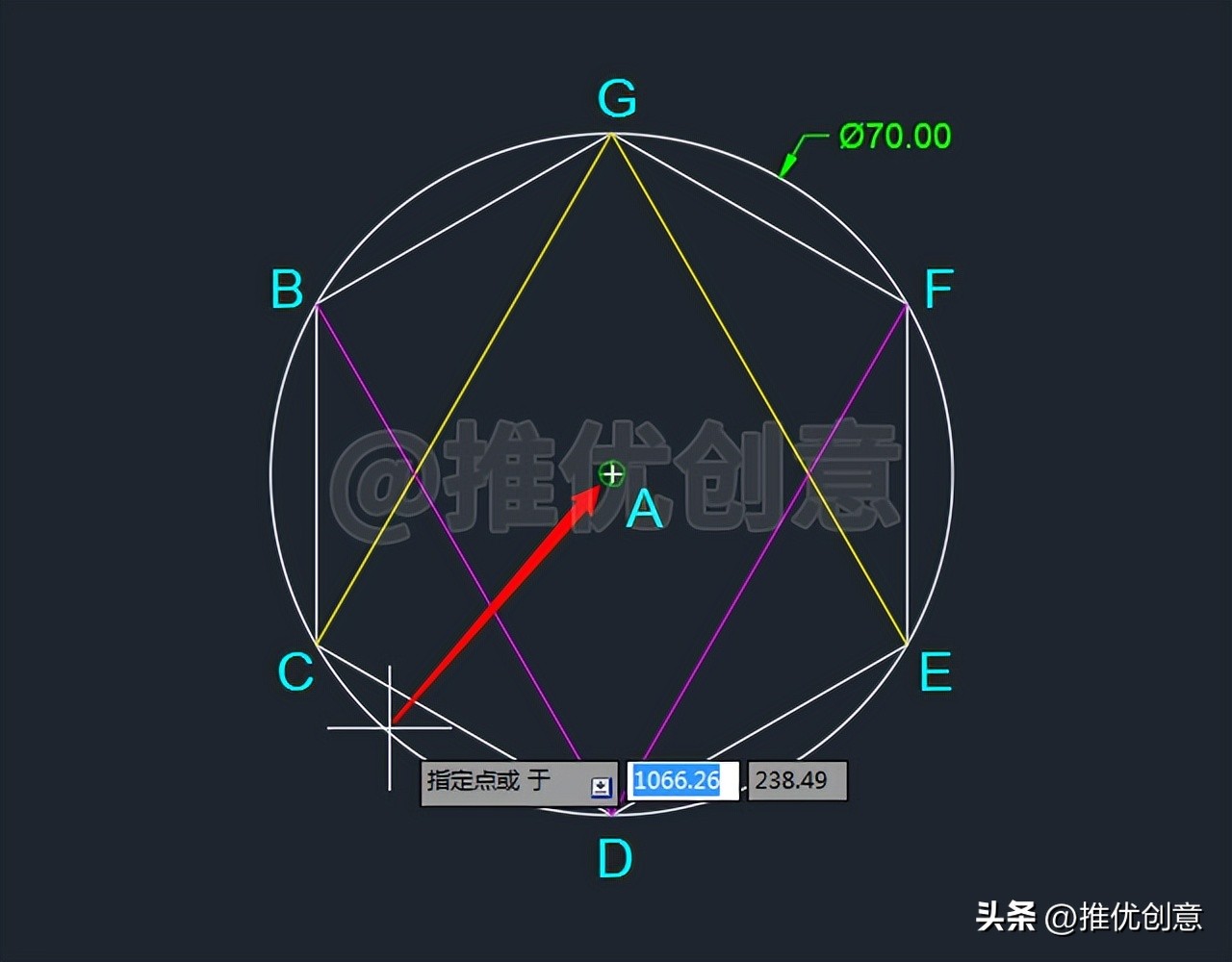

2.7、命令行输入“L”后回车，启用“直线”命令，捕捉端点C、端点G、端点E绘制黄色线段CG、黄色线段GE。

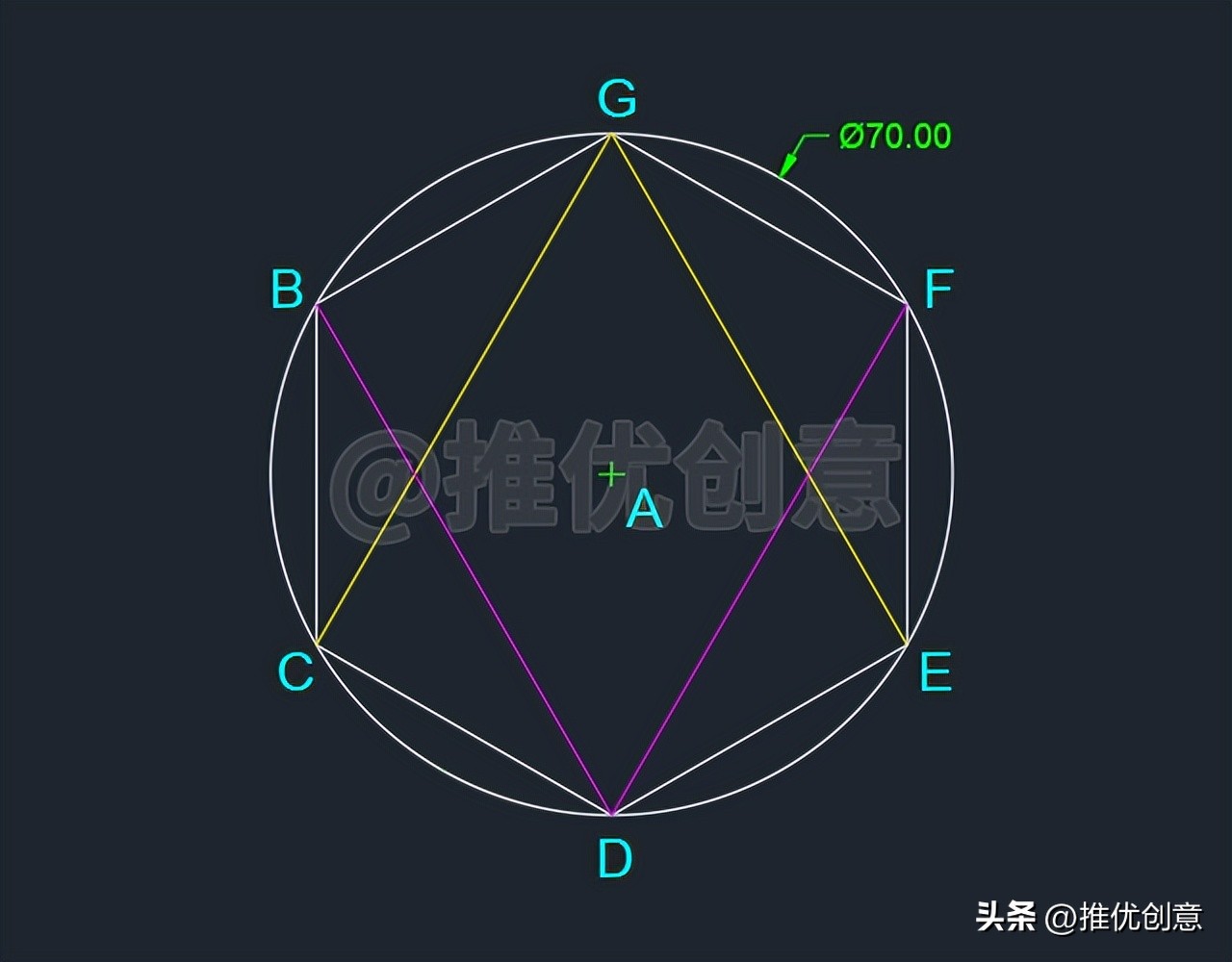

2.8、直接回车，再次启用“直线”命令，捕捉端点B、端点D、端点F绘制红色线段BD、红色线段DF。

2.9、命令行输入“XL”后回车，启用“构造线”命令。

2.10、捕捉圆心A指定构造线通过的点。

2.11、输入构造线通过的下一点的相对极坐标值“@1<45”后回车。

2.12、这样过圆心A就绘制出了一条黄色构造线AH，与黄色线段GE交于点H，与红色线段BD交于点K，与水平线的夹角为45°。

2.13、命令行输入“REC”后回车，启用“矩形”命令，捕捉交点K作为矩形的第一个角点，捕捉交点H作为矩形的另一个角点，这样就绘制出了一个白色正方形。

2.14、命令行输入“C”后回车，启用“圆”命令，捕捉圆心A为圆心，捕捉边PH的中点Q指定圆的半径，绘制一个红色同心圆A，它内切于中间的白色正方形。

2.15、命令行输入“E”后回车，启用“删除”命令，删除掉不再需要的对象，完成后如下图。

至此，整幅图绘制完毕。

2.16、使用“图层”管理图形，标注尺寸，最终完成效果见下图。

20210729_01
