砂 石是在我国现代化建设中必不可少的一种施工原料，但是河砂的数量正在逐年减少，如果过度开发可能会出现竭泽而渔的局面。
为此，需要利用机制砂部分替代河砂，以保障我国基础设施建设及建筑行业的繁荣发展，且机制砂具有可调节性，能够根据施工要求来调整性能，受到了许多施工企业的青睐。
机制砂在商品混凝土中的应用
机制砂对混凝土质量影响
在商品混凝土的使用中，其强度一般在C15～C60，将石灰石、机制砂、河砂进行对比，可以得出机制砂对于混凝土的质量有所影响。
机制砂与河砂强度、坍落度对比
砂石的强度与坍落度会影响到混凝土的质量，也是影响整个施工质量的关键所在，通过对比河砂与机制砂的初始坍落度、3h坍损和28d强度，可得出如下表格：
在3h后的坍损方面，机制砂坍损程度要大于河砂，但是在实际的施工中对于混凝土的影响并不是很大，可以满足施工项目的要求；在强度方面，机制砂的强度要高于河砂，这也大大提升了混凝土的性能。
此外，机制砂的表面一般比较粗糙，这就使得在与胶凝材料混合的时候其粘结性更好，能够充分保障混凝土的强度符合施工要求。通过河砂与机制砂的强度、坍落度对比，我们可以看到机制砂与河砂的差别不是很大，甚至在强度方面还优于河砂，所以在实际的施工中，将机制砂替代河砂完全没有问题，这样一来，不仅可以保障商品混凝土的强度，还能保障施工质量。
机制砂与河砂试块密度对比
通过将机制砂和河砂分别进行合理配比，对成型混凝土试块进行密度的对比，可得到如下表格：
机制砂混凝土在密度上要比河砂混凝土高，且强度更加可靠，能够避免出现因为混凝土密度不够而导致强度下降的情况。所以，机制砂混凝土可取代河砂混凝土，成为施工中的最优选择。

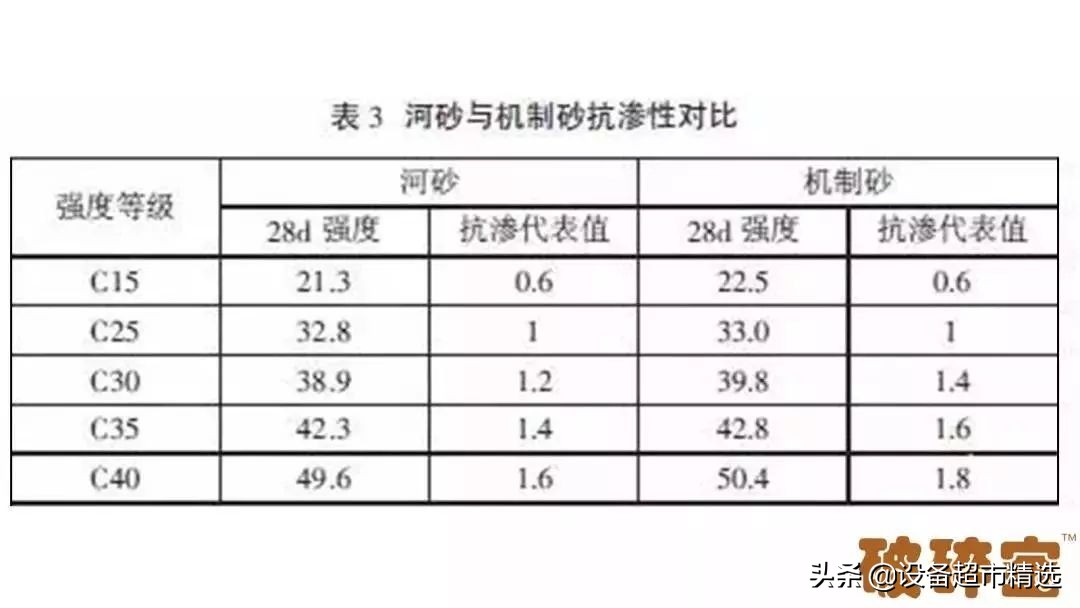

河砂与机制砂抗渗性对比
混凝土的耐久性会影响到工程的质量，而影响混凝土耐久性的一个重要因素就是抗渗性，因此研究河砂与机制砂抗渗性，对于混凝土的使用至关重要。
如上图所示，在28d强度方面，机制砂的性能要稍微强于河砂；在抗渗性方面，虽然C15和C25强度等级两者没有区别，但是在高于C25强度之后，机制砂的抗渗性能逐渐显现出来，要高于河砂的抗渗性。
所以，将机制砂应用于商品混凝土，不但能够保障其抗渗性，甚至比河砂抗渗性能还要强，这就保障了混凝土的耐久性，使得工程能够在投入使用中保持高质量。
机制砂的应用策略
控制石粉含量
机制砂本身就含有一定量的石粉，而石粉能够提升混凝土的和易性，从而加强混凝土的性能，保障施工的质量。此外，石粉会对环境造成污染，适量的控制石粉也可有效保障绿色施工的实施。
控制细度模数和级配
在细度模数相同的情况下，机制砂级配相较于河砂偏低，为了让机制砂能够在混凝土发挥重大作用，应当降低细度模数来提升级配。
在配置混凝土时，应当采用专用机组来生产机制砂，并保障其均匀性、硬度，且细度模数在2.6～3.1之间最为合适，另外在级别上，机制砂应处于Ⅱ级以上，且具有25%以下的压碎指标。
控制含砂率
机制砂应当根据细度模数、级配等来控制含砂率，在测定含砂率时常采用的方法是“五点法”，当混凝土的和易性达到最佳值时，就是含砂率的最佳值。
在机制砂应用于商品混凝土的时候，应当注意石粉量、细度模数和级配、含砂率的控制，保障其发挥最优性能。当机制砂的级配与石粉量偏高且细度模数偏低时，其含砂率就越低，为了保障施工成本，需要在混凝土满足相关技术标准的情况下，降低含砂率。
机制砂与河砂相比优势明显，在自然资源有限的情况下，机制砂取代河砂必将成为工程项目中的一个趋势，这对于环境保护和经济的可持续发展至关重要。
