为了用户或施工单位了解施工、远传工程操作，更好完成远传、抄表等工程项目的实施，特编写此文件。

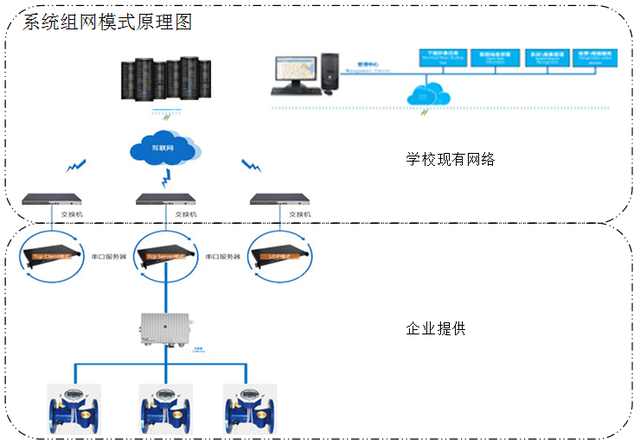

网络配图
管理部门、工程施工人员在操作前应阅读本文，了解系统的施工特点和技术要求。工程人员应该在了解民用或工业弱电施工相关的专业知识基础上再参照本文针对本系统的特定要求进行工程设计和工程实施。本系统表计通讯规范是CJ/T 188-2004 《户用计量仪表数据传输技术条件》可选用两种抄表模式（集中抄表、自动抄表），本系统的工程施工可分为表计安装施工、布线施工、管理软件的安装调试。
1、该项目为大学，住宿、办公、食堂、洗浴、图书馆等13栋楼；
2、经校方领导介绍、提供的图纸分析，得出结论如下：
2.1、需求：通过超声波热量表温度、温差、压力等参数的实时（5分钟/次）采集，发现该栋楼的热量耗散。每栋楼热源入口处均安装，从而能够找到所有楼栋的供热效果，将供热过赢的楼栋热源入口阀门关闭一定程度，将过赢的热量汇集到供热不足的楼栋，达到学校内楼栋供热的平衡。
2.2、数据远传方式采用TCP/IP传输，每只表信号线从地下井穿入室内的交换机，通过internet互联最终接入服务器（B/S架构）后台。
2.3、表安装于楼栋外侧的垂直地下井内，深度约1.2米-1.5米，但当前井直径只有1米左右，不满足安装条件，经过沟通确认，可有施工方在原井旁边深挖一个长1.5米，宽1米的垂直井，在此空进内安装热量表及阀门。
1、RS485总线：一根信号总线，且每栋楼的表计全部并联到这根总线上，能同时获得抄表瞬间电源和传递表计数据信号线的统称。
2、超声波热量表：用于准确计量每栋楼的累积热量、流量、瞬时流速、进、回水温度的仪表。
3、采集器：数据从热量表采集上来，并通过采集器、以太网串口服务器，传输至服务器的中间设备，同时可以通过该设备从服务器向下发送控制命令，在整个远传系统中起到承上启下的作用。
4、以太网串口服务器：将采集器的TTL信号转换成TCP/IP信号，上行至交换机；
5、服务器管理系统平台：即管理软件，汇集每户表计的数据并显示出来，以便于数据的存储、统计、运算、分析、收费、查询、指令下发并显示等。
6、通信协议：实现终端仪表与管理系统平台数据远程传输的约定数据格式，满足CJ/T 188-2004《户用计量仪表数据传输技术条件》之要求。
1、本系统（Web部分）基于 B/S 架构，以internet为传输媒介，是一个集自动抄表、设备管理和数据分析的分布式网络系统。用户无需安装任何软件即可通过 Web 浏览器登录系统，进行系统的管理和查看相关抄表数据。
2、系统运行原理：系统由超声波热量表、采集器、串口以太网服务器、系理软件四大部分组成。该系统可在最大程度上简化用户的操作，实现真正意义上的足不出户、智能抄表。
热量表时时计算取暖用户的累积热量，采集器器通过RS485数据总线抄读每栋楼用表的累积热量，同时将抄收的数据通过串口服务器上传至服务器软件。此时服务器软件将抄收上来的数据进行存储、走势图分析、费用结算等。

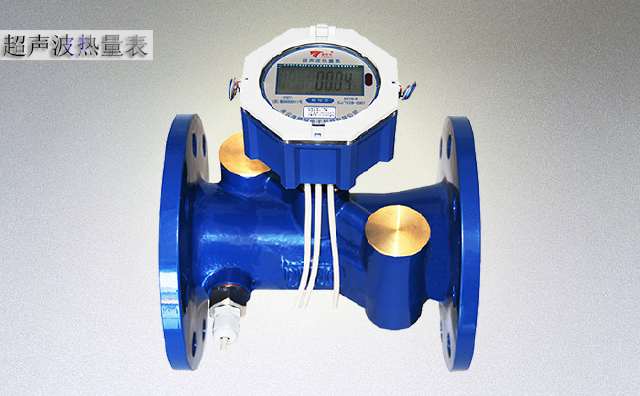

1、大口径超声波热量表：
1.1、准确度等级：2级；
1.2、外部供电：DC12V；
1.3、温度分辨率：0.01℃；
1.4、温度范围：（4-95）℃；
1.5、时差芯片：德国ACAM-GP2-2；
1.6、抄表频率：最小抄表时间5分钟每次。
2、采集器：
2.1、工作电源：AC220V；
2.2、带负载能力：<240PCS；
2.3、数据容量：2年历史数据；
2.4、通讯方式：TCP/IP，带压力采集远传；
2.5、远程升级：采集器具有远程升级功能，可由上位机通过GPRS下发程序文件进行远程升级。
3、串口以太网服务器：
3.1、IP访问控制：IP白名单；
3.2、提供1 个RS-232/422/485 串口，4个接口；
3.3、高安全性能：SSL 数据加密；可通过HTTPS 和SSH 安全的进行设备管理；
3.4、支持多种工作模式：Virtual Com、Serial Tunnel、TCP Server、TCP Client、UDP和Modbus、网关。
4、管理软件技术特点：
4.1、采用oracle旗下mysql数据库。（为了更好的实现弹性云计算，目前主流互联网服务商在逐渐摆脱传统oracle数据库，即所谓“去IOE”，mysql数据库集群可以更好的在性能和成本上获得平衡）。
4.2、系统架构的设计理念以弹性云计算作为支撑。随着业务量的增大，逐渐增加服务器形成集群。即可以避免一开始大量的服务器建设投入，又可以根据业务量需求随时拓展系统运算能力。系统存储分析采用互联网业界最领先的搜索引擎技术，其与数据库技术互相配合补充，可以满足百万户以上的快速数据分析和查询。
4.3、基于 B/S 架构设计，实现对外网进行WEB发布。是一个集自动抄表、设备管理和数据分析的分布式网络系统。用户无需安装任何软件即可通过 Web 浏览器登录系统，进行系统的管理和查看相关抄表数据。
4.4、存储、定期备份。根据用户设置采集数据方式，系统将自动对采集回来的数据进行自动存储，存储数据量的能力视硬盘大小而定。在供热期间，可人为备份或指定路径系统自动备份。
热量表的所有部件（包括流量计，温度传感器和计算器）安装位置应避免曝晒、水淹、冰冻、化学和电磁污染，并方便拆装和抄表。
1、流量传感器的安装：
1.1、安装前应彻底清洗系统管路，清除支管内的麻丝、砂石等杂物，以免造成流量计故障；
1.2、流量计水平或垂直于管道安装；
1.3、水流方向应与流量计上的箭头标示相一致；
1.4、前后管道直径要与流量计口径相符；
1.5、表前应留10倍DN、表后应留8倍DN的直管段（DN为热量表的公称直径）；
1.6、建议安装在进水管道；
1.7、安装完毕，应在连接螺母与热量表之间、测温球阀与温度传感器之间打铅封。
2、温度传感器的安装：
2.1、带有红色标签的温度传感器应安装在进水管上，必须安装在表体或专用的测温球阀、测温三通、测温座上；
2.2、带有蓝色标签的温度传感器应安装在回水管上，必须安装在表体或专用的测温球阀、测温三通、测温座上；
2.3、温度传感器引线不得随意增减、变更。
3、安装示意图：

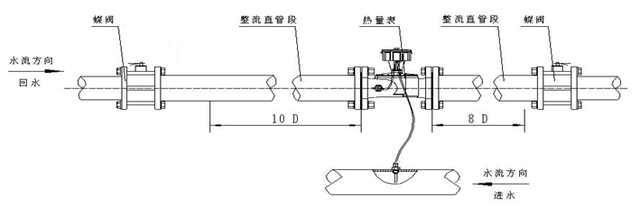

安装示意图（1）
4、推荐安装方案（备选）：
在减少成本投入情况下，为解决校区管网水力、温度不均衡，推荐安装自立式流量平衡阀，安装图如下：

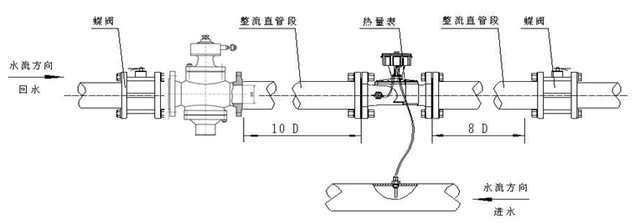

安装示意图（2）
请点击此处输入图片描述管网中安装自立式流量平衡阀可直接根据工况需求来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，从而有效的解决管网水力失调、温度分布不均问题，使管网流量按需分配，解决冷热不均问题。
加装自立式流量平衡阀后，优越性体如下：
4.1、不需要进行系统调试，节约大量的时间，增加使用的面积和空间，解决水力、温度不均衡问题的同时，不会影响其它区域的水系统设计和平衡；
4.2、具有明显的节能效果; 降低磨损和减少浪费，保障所有设备的耐用性，避免流量过大而造成的铜管损耗，同时提高了供热管网区域安全性。
