技 术 交 底 记 录
|
工程名称 |
*********项目 |
施工单位 |
******建设工程有限公司 |
|
交底部位 |
楼板及混凝土墙 |
交底日期 |
****年**月**日 |
交底提要：洞口预留预埋及电气管道预埋技术交底；安全文明施工；
一、电气导管预埋
1. 施工准备
1.1 材料要求：
1.1.1 使用的阻燃型（PVC）塑料管必须符合施工总包合同中建设单位对材料的品牌要求，其材质应为B1级阻燃、有检验报告单和产品出厂合格证。
2.1.2 阻燃型塑料管，其外壁应有间距不大于1m的连续阻燃标记和制造厂厂标，管里外应光滑，无凸棱、凹陷、针孔、气泡；内外径尺寸应符合国家统一标准，管壁厚度应均匀一致。
2.1.3 所用阻燃型塑料管附件及暗配阻燃型塑料制品，如各种灯头盒、开关盒、接线盒、插座盒、端接头、管箍等，必须使用配套的阻燃型塑料制品。
2.1.4 阻燃型塑料灯头盒，开关盒、接线盒，均应外观整齐，开孔齐全，无开裂损坏等现象。
2.1.5 辅助材料：镀锌铁丝，专用粘接剂等。
2.2 主要机具：
2.2.3 弯管弹簧（简称弯簧），剪管器，手电钻、钻头、开孔器、绝缘手套，，煨管器。高凳等。
2.3 作业条件：
2.3.2 配合土建混凝土结构施工时，大模板、滑模板施工混凝土墙、在钢筋绑扎过程中，根据设计图要求预埋套盒及管路，同时办理隐检手续。
2.3.3 加气混凝土楼板、圆孔板、应配合土建调整好吊装楼板的板缝时，同时根据设计图进行配管。
3 操作工艺
3.1 工艺流程：
弹线定位→加工管弯→稳注盒箱→暗敷管路→扫管穿带线
3.2 弹线定位：
3.2.1 根据施工图，以板寺或构造柱为基准点在模板上确定盒、箱位置，进行弹线定位，按弹出的水平线用小线和水平尺测量出盒，箱准确位置并标出尺寸，标注出灯头盒的准确位置尺寸。
3.3 加工管弯：
预制管弯可采用冷煨法和热煨法。
3.3.1 阻燃塑料管敷设与煨弯对环境温度的要求如下：阻燃塑料管及其配件的敷设，安装和煨弯制作，均应在原材料规定的允许环境温度下进行，其温度不宜低于-10℃。
3.3.2.1 断管：小管径可使用剪管器，大管径可使用钢锯断管，断口应锉平，光滑。
3.3.2.2 机械弯管：将弯管弹簧插入PVC管内需要煨弯处，两手抓牢管子两头，顶在膝盖上用手扳，逐步煨出所需弯度，然后抽出弯簧，弯曲弧度直径应大于管径的6倍。
3.3.2.3 使用手扳弯管器煨弯，将管子插入配套的弯管器，手板一次煨出所需弯度，见3-1图3-l所示。
3.3.3 热煨法：
对于直径大于40的PVC管一般采用热煨法，管内灌砂，两头封堵，用电炉、热风机等加热均匀，烘烤管子煨弯处，待管子被加热到可随意弯曲时，立即将管子放在木板上，固定管子一头，逐步煨出所需管弯度，并用湿布抹擦使弯曲部位冷却定型，然后抽出弯簧。不得因煨弯使管出现烤伤、变色、破裂等现象。
3.4 预埋盒、箱：
3.4.1 盒、箱固定应平正牢固、灰浆饱满，收口平整，纵横座标准确，符合设计和施工验收规范规定。
3.5 暗敷管路：
3.5.1 管路连接：
粘接剂性能要求粘接后1min内不移位，粘性保持时间长，并具有防水性。
3.5.1.2 管路垂直或水平敷设时，每隔1m距离应有一个固定点，在弯曲部位应以圆弧中心点为始点距两端300～500mm处各加一个固定点。
3.5.1.3 管进盒、箱，一管一孔，先接端接头然后用内锁母固定在盒、箱上，在管孔上用顶帽型护口堵好管口，最后用纸或泡沫塑料块堵好盒子口（堵盒子口的材料可采用现场现有柔软物件，如水泥纸袋等）。
3.5.2 管路暗敷设：
3.5.2.1 现浇混凝土墙板内管路暗敷设：
管路应敷设在两层钢筋中间，管进盒，箱时应煨成灯叉弯，管路每隔1m处用镀锌铁丝绑扎牢，弯曲部位按要求固定，往上引管不宜过长，以能煨弯为准，向墙外引管可使用“管帽”预留管口，待拆模后取出“管帽”再接管。

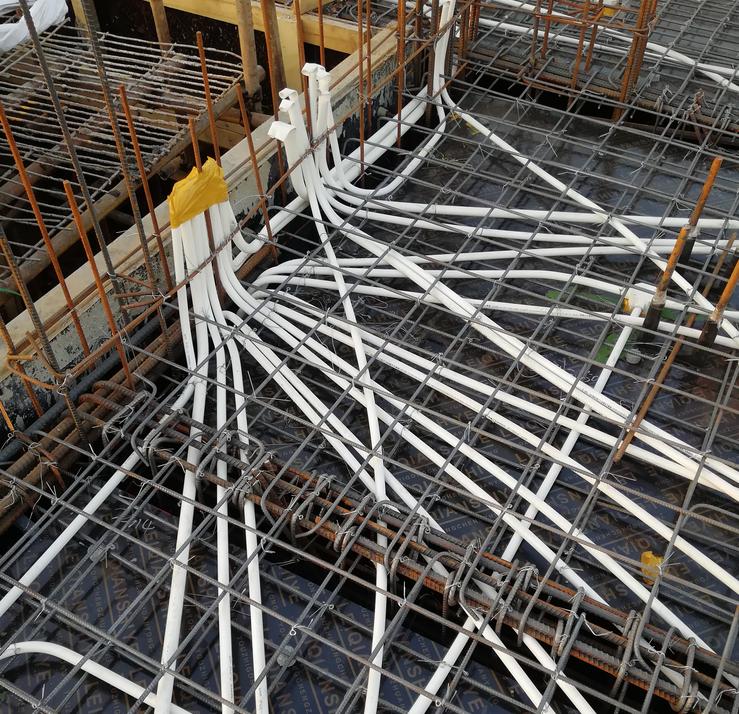

3.5.2.2 现浇混凝土楼板管路暗敷设：
根据建筑物内房间四周墙的厚度，弹十字线确定灯头盒的位置，将端接头、内锁母固定在盒子的管孔上，使用顶帽护口堵好管口，并堵好盒口，将固定好盒子，用机螺丝或短钢筋固定在底筋上。跟着敷管、管路应敷设在弓筋的下面底筋的上面，管路每隔1m用镀锌铁丝绑扎牢。引向隔断墙的管子、可使用“管帽”预留管口，拆模后取出管帽再接管。
3.5.2.3暗敷管道应走向合理，叠层不允许超过2层，并排管道间隔大于20mm。标准层管道路径必须上下层一致。
3.6 扫管穿带线：
对于现浇混凝土结构，如墙、楼板应及时进行扫管，即随拆模随扫管这样能够及时发现堵管不通现象，便于处理因为在混凝土未终凝时，修补管路。
经过扫管后确认管路畅通，及时穿好带线，并将管口、盒口、箱口堵好，加强成品配管保护，防止出现二次堵塞管路现象。
4.2.2 盒、箱内设置正确，固定可靠，管子进入盒、箱处顺直，一孔一管，以端接头与内锁母将管固定在盒、箱管孔处，牢固不松动。
4.2.3 管路保护应符合以下规定：
穿过变形缝处有补偿装置，补偿装置能活动自如，穿过建筑物和设备基础处，应加保护管；补偿装置平正，管口光滑，内锁母与管子连接可靠，加套保护管在隐蔽工程记录中标示正确。
5 成品保护
5.4 配合土建浇灌混凝土时，应派电工看护，以防管路移位或受机械损伤。
6 应注意的质量问题
6.2 埋盒、箱有歪斜；暗盒、箱有凹进、凸出墙面现象；盒、箱破口；座标超出允许偏差值。对于稳埋盒、箱应先用线坠找正、座标正确再固定稳埋；暗装盒子口或箱口，应与墙面平齐，不出现凹凸墙面的现象。暗箱贴脸与墙面缝隙预留好；用水泥砂浆将盒箱底部四周填实抹平，盒子收口平整。
6.5 管路不通，朝上管口未及时堵好管堵，造成杂物落入管中。应在立管时，随时堵好管堵，其它工种作业时，应注意不要碰坏已经敷设完毕的管路，避免造成管路堵塞。
6.6 PVC管用火煨弯时，容易出现烤变色、凹扁过大、煨弯倍数不够等现象。因此在用热煨弯时，应注意避免出现以上问题。
7、色标 动力照明接线盒不刷色，消防接线盒刷红色，弱电智能刷绿色。

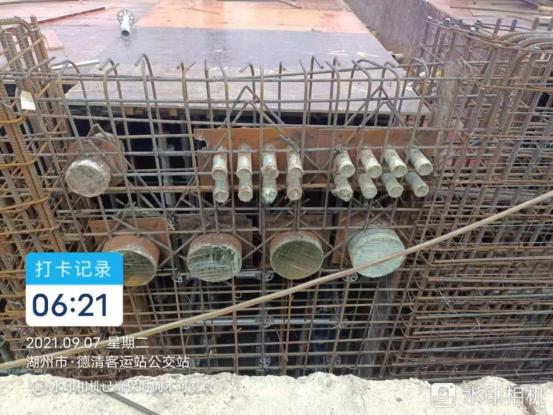

二、套管预埋、洞口预留
1、室外进建筑物给排水套管为防水套管，外侧出模板10cm，内侧出模板2cm；
2、楼板套管：材质施工平面图纸要求，厨房、卫生间套管高出地面5cm，其它地面高出2cm；
3、水泵吸水管穿钢筋混凝土水池边墙为柔性防水套管；
4、套管比穿越管道大两级；
|
设置场所 |
套管型式 |
套管材质 |
|
给水管穿楼板、防火墙；核心筒管道井内立管 |
防水钢套管 |
钢 |
|
给、排水管穿室内无防水要求的梁及结构墙 |
一般钢套管 |
钢 |
|
排水立管穿厨房楼板；地漏及各卫生洁具排水管穿阳台楼板 |
钢套管带单翼环 |
钢 |
|
排水立管、地漏及各卫生洁具排水管穿卫生间楼板 |
钢套管带单翼环 |
钢 |
|
排水立管穿设备平台 |
一般钢套管 |
钢 |
|
管道穿防空地下室围护结构、两个防护单元隔墙 |
防护密闭套管 |
钢 |
5、室外进建筑物电气导管长度为0.5m，设止水环。
6、桥架洞口预留尺寸：按桥架规格+10cm预留，例：400*100桥架，则洞口预留500*200；
7、所有套管、洞口必须进行封堵，以防堵塞和物体坠落伤人。
安全文明施工：
1、施工人员进入施工现场后必须戴好安全帽；
2、焊工必须有焊工证，电焊作业前必须办理动火审批手续。作业时将周边易燃物体清理干净，在作业场所准备好灭火器材，并有专人看护；电工有电工证。
3、禁止酒后上岗；
4、不准从正在起吊、运吊中的物件下通过、施工。
5、不得在施工现场嬉戏打闹。
6、作业结束，应工完料清并切施工用电电源，并检查作业地点，施焊处确认无火灾隐患，方可离开。
项目（专业）技术负责人 发底人 接受人
