一、案例任务控制要求描述

利用FX5U的变频器专用通讯协议完成与三菱变频器E700的通讯，实现功能：更改频率、正转、反转、停止、监视。如图1-1所示。

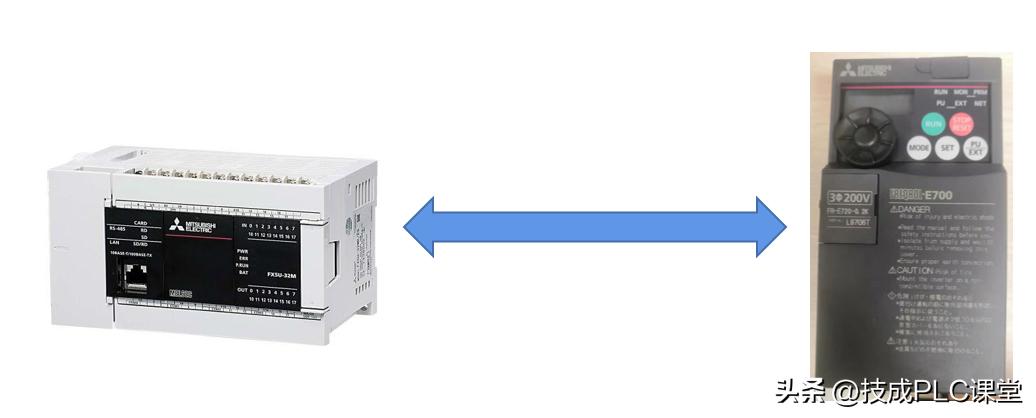

图1-1 FX5U与三菱变频器E700

二、相关基础知识

任务中的案例基于三菱FX5U系列PLC的应用案例，在学习本案例前请先自评下是否具备以下基础，若对相关的基础知识不熟悉，请进行预先学习。

重点知识讲解

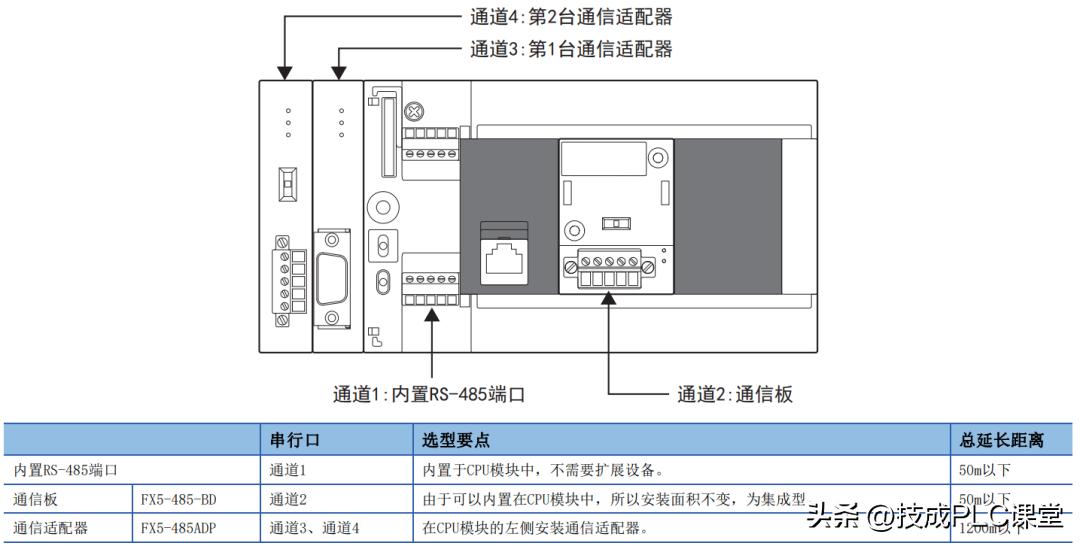

01、硬件接口

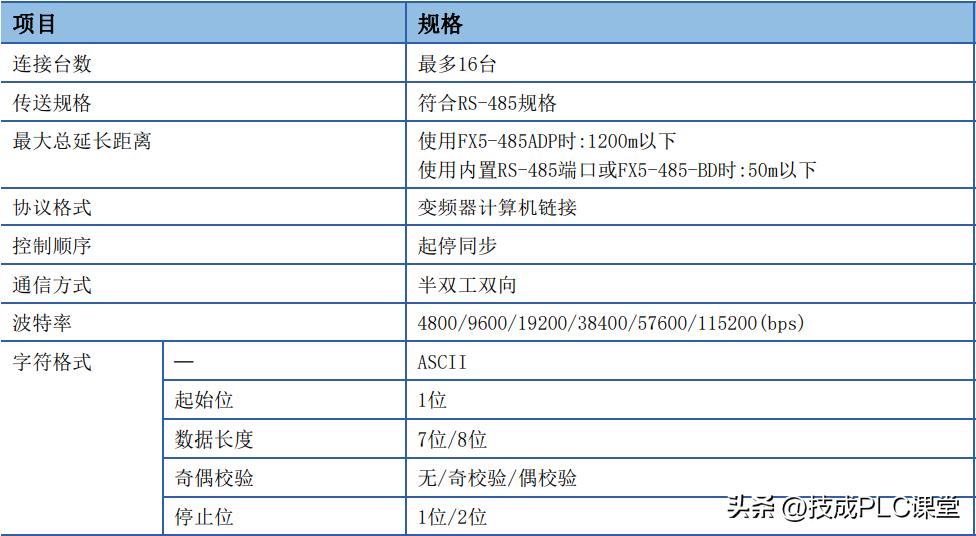

02、通信规格

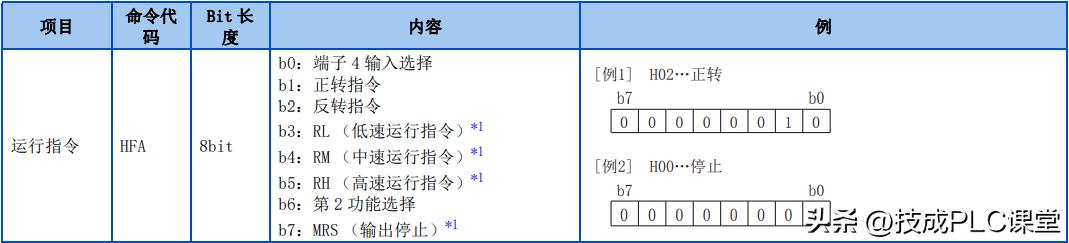

03、常用的命令代码与数据内容（详见《E800-通信说明书》）

设定频率的地址：HED；

监视频率的地址：H6F；

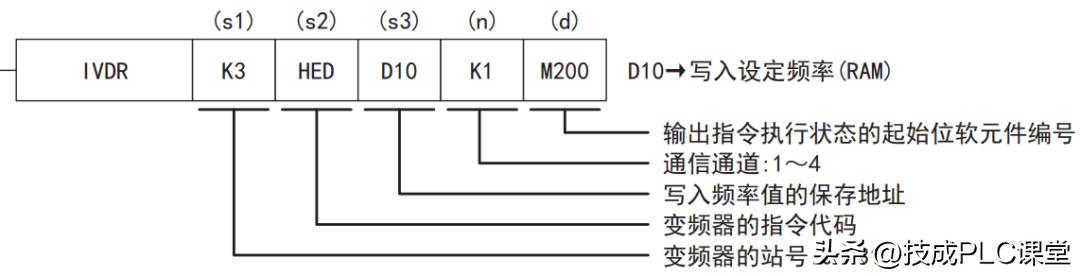

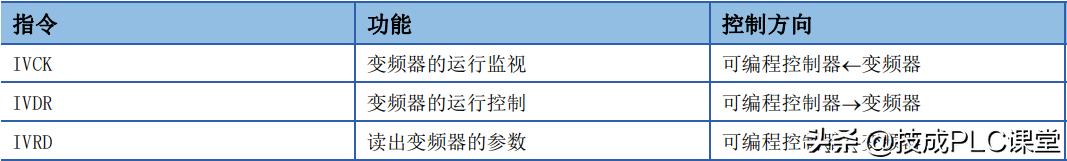

04、常用的指令说明（详见《MELSEC iQ-F FX5 用户手册(串行通信篇)》）

三、任务的实施

本案例会从硬件接线—变频器参数设置—PLC软件程序设计这三个方面进行讲解。

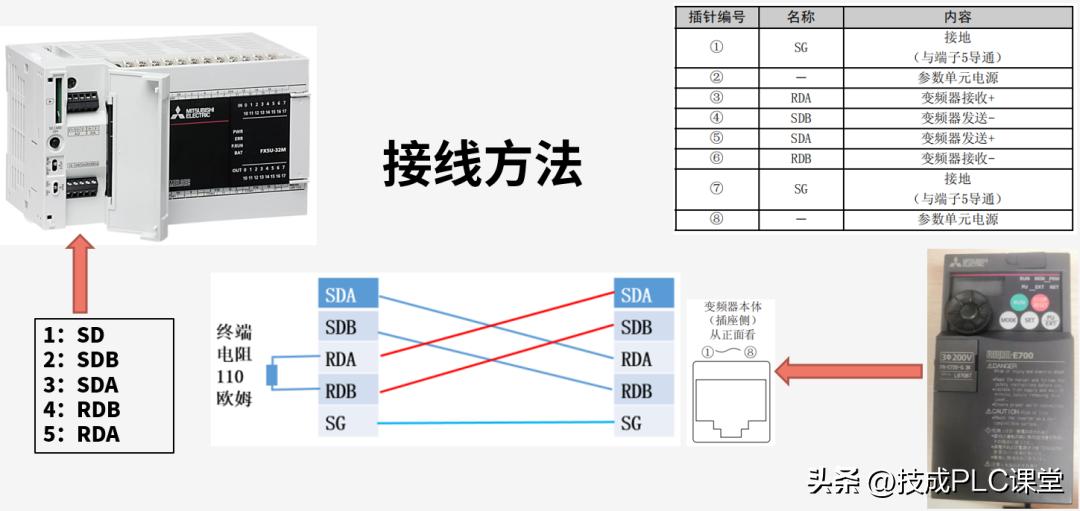

1、硬件接线图

图3-1 FX5U与三菱变频器接线图

2、变频器参数设置

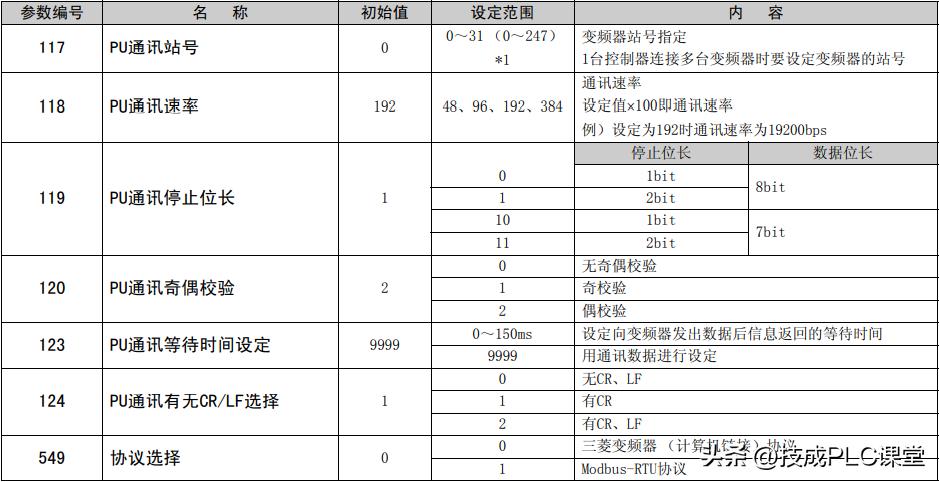

在设定参数前，将变频器参数调至ALLC，将参数设置为1，清除所有参数。

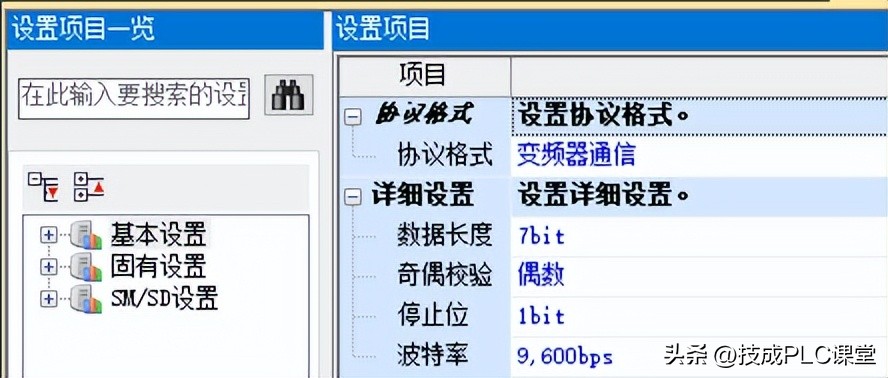

在网络运行模式下，将117设置为1，118设置为96，119设置为10，其他保持默认。

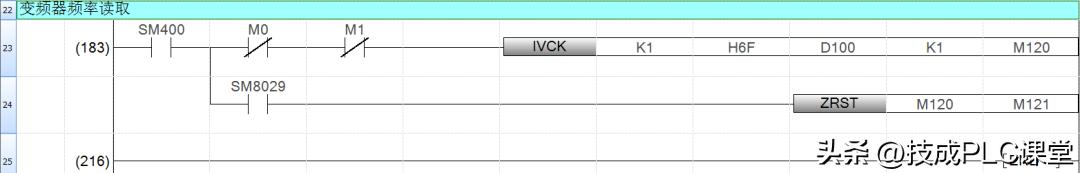

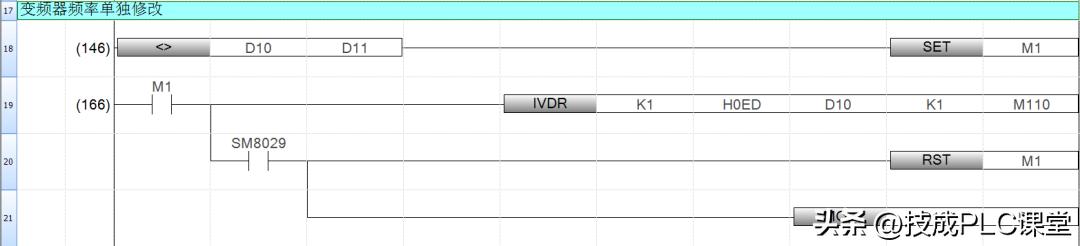

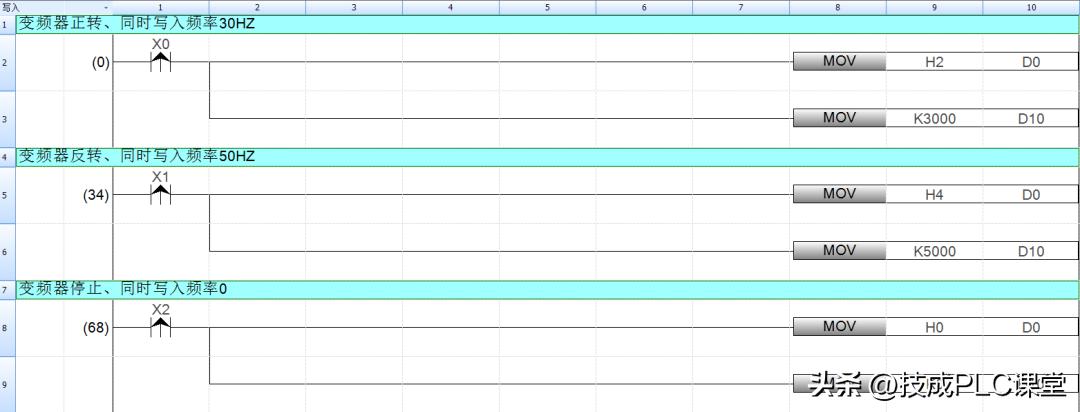

3、PLC软件程序设计
