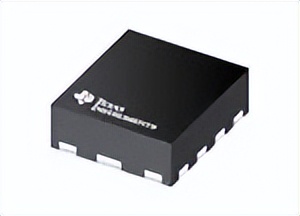

描述 TPS745-Q1 是一款具有电源正常指示功能的 500mA 超低压降稳压器 (LDO)。此器件采用具有可湿性侧面的小型 6 引脚 2mm × 2mm 和小型 8 引脚、3mm × 3mm WSON 封装以执行光学检测。TPS745-Q1 具有低静态电流消耗，并且可提供快速线路和负载瞬态性能。TPS745-Q1 支持 1.5V 至 6.0V 的输入电压范围和 0.55V 至 5.5V 的外部可调输出电压范围，因而是一款灵活的后置稳压器件。该器件还提供固定输出电压，为常用电压轨供电。TPS745-Q1 具有可监控反馈引脚电压的电源正常 (PG) 输出，用于指示输出电压状态。EN 输入和 PG 输出可用于对系统中多个电源进行定序。TPS745-Q1 在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。精密带隙和误差放大器具有高精度特性，在 25°C 时可提供 ±0.85%（最大值）的精度，在整个工作温度范围内可提供 ±1.5%（最大值）的精度。该器件包括集成的热关断、电流限制和欠压锁定 (UVLO) 功能。TPS745-Q1 具有内部折返电流限制，有助于在短路事件中减少热耗散。TPS745-Q1 是一款具有电源正常指示功能的 500mA 超低压降稳压器 (LDO)。此器件采用具有可湿性侧面的小型 6 引脚 2mm × 2mm 和小型 8 引脚、3mm × 3mm WSON 封装以执行光学检测。TPS745-Q1 具有低静态电流消耗，并且可提供快速线路和负载瞬态性能。TPS745-Q1 支持 1.5V 至 6.0V 的输入电压范围和 0.55V 至 5.5V 的外部可调输出电压范围，因而是一款灵活的后置稳压器件。该器件还提供固定输出电压，为常用电压轨供电。TPS745-Q1 具有可监控反馈引脚电压的电源正常 (PG) 输出，用于指示输出电压状态。EN 输入和 PG 输出可用于对系统中多个电源进行定序。TPS745-Q1 在与支持小尺寸总体解决方案的小型陶瓷输出电容器搭配使用时，可保持稳定。精密带隙和误差放大器具有高精度特性，在 25°C 时可提供 ±0.85%（最大值）的精度，在整个工作温度范围内可提供 ±1.5%（最大值）的精度。该器件包括集成的热关断、电流限制和欠压锁定 (UVLO) 功能。TPS745-Q1 具有内部折返电流限制，有助于在短路事件中减少热耗散。 特性 • 符合面向汽车应用的 AEC-Q100 标准：• 温度等级 1：–40°C 至 +125°C，TA• 器件结温：–40°C 至 150°C• 封装：• 2mm × 2mm 可湿性侧面 WSON 封装• 3mm × 3mm 可湿性侧面 WSON 封装• 输入电压范围：1.5V 至 6.0V• 输出电压范围：• 固定电压：0.65V 至 5.0V• 可调节电压：0.55V 至 5.5V• 高 PSRR：100kHz 时为 45dB• 输出精度：±0.85% (25°C)，±1.5%（最大值）• 电源正常输出选项：• 开漏和推挽• 超低压降：• 500mA 时为 160mV（最大值）(3.3VOUT)• 与 1µF 或更大的电容器搭配使用时可保持稳定• 低 IQ：25µA（典型值），1.5µA（关断时）• 有源输出放电• 低热阻：• DRV（6 引脚 WSON），RθJA = 80.3°C/W• DRB（8 引脚 WSON），RθJA = 62.0°C/W

规格
