一、三联胶管卷盘型号
一般有左旋与右旋的区别
二、拆卸注意事项
1、将三联胶管待拆卸部位及周边用清洗剂或柴油清洗干净，避免污染液压油。
2、操作卷盘时注意戴好手套或用布料包裹卷盘，以防止手被卷盘割伤
3、拆开卷盘处胶管接头后用干净布料堵住胶管口（防止后续操作粉尘进入污染）。
4、注意卷盘弹簧弹力突然意外释放可能造成的人身伤害。
三、拆卸实用技巧

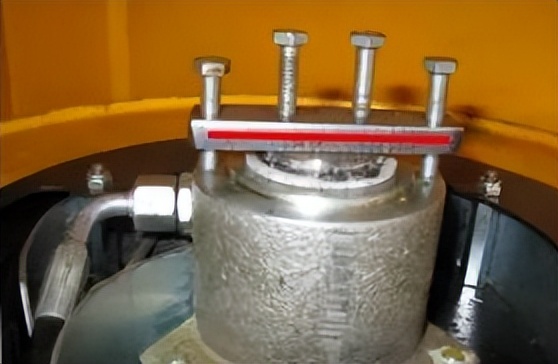

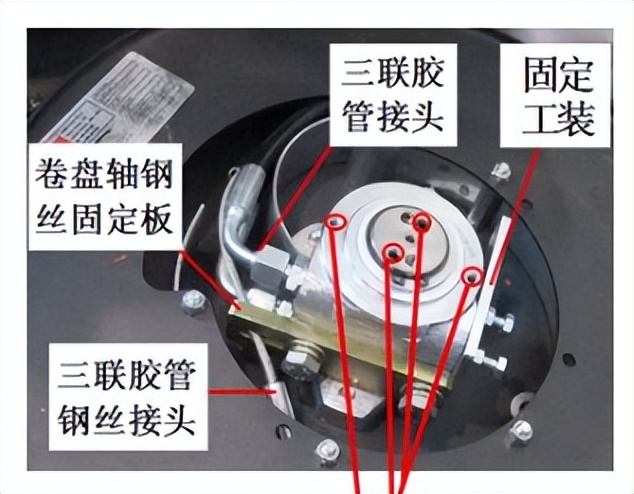

1、拆开卷盘顶盖，取出预紧固定工装，沿着胶管伸出方向拉动胶管，待旋转接头外圈2个螺孔与中间轴2个螺孔成一条直线时迅速用4个M6螺栓锁住预紧固定工装，此时卷盘的弹力被锁住。
如下图所示：
2、在与待拆卸三联胶管相连接的钢管(支腿钢管)上做好记号，避免后续安装时混淆钢管上下位置关系；拆下副轮；拆开三联胶管与支腿内钢管处连接管接头，并用干净布料堵住钢管口。
3、将缠绕在卷盘上的三联胶管全部松开拉直，一人拉紧胶管，另一人配合卸掉预紧固定工装，让卷盘慢慢自动回收胶管至恢复到初始状态(卷盘弹力为零)。

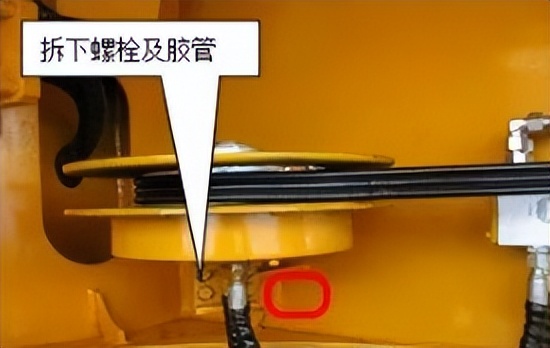

4、拆开连接三联胶管卷盘处胶管接头，拆开卷盘安装板与支座连接螺栓，卸下卷盘。

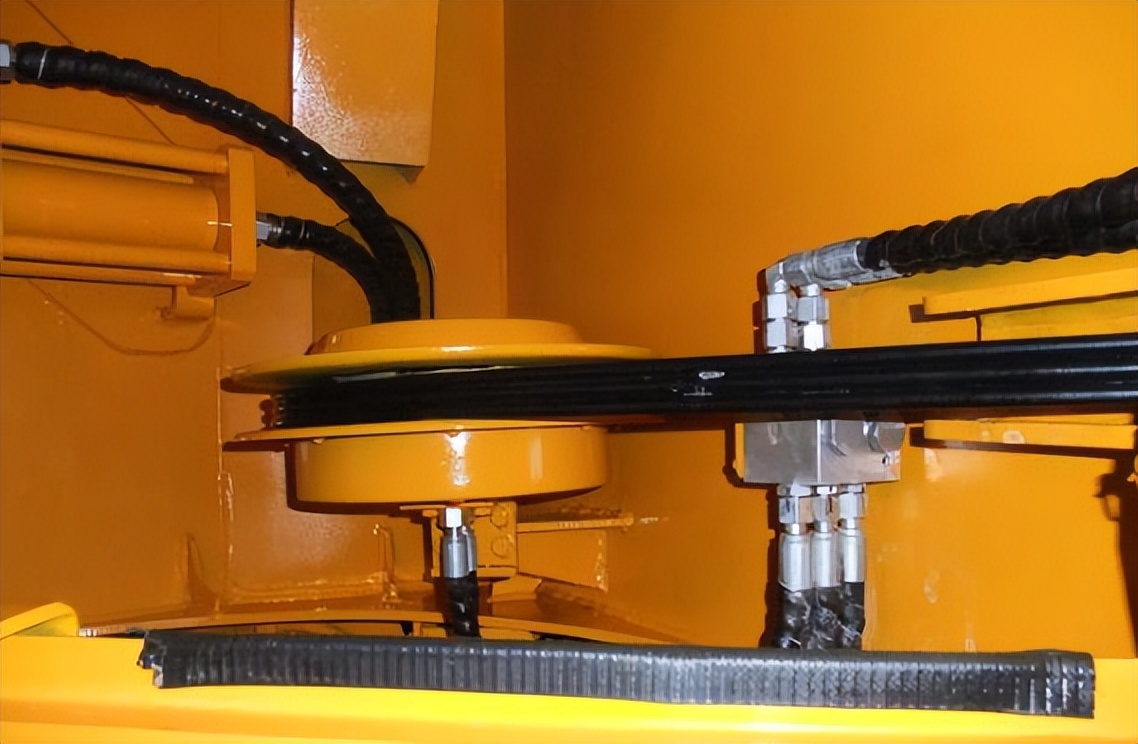

5、安装三联胶管卷盘于卷盘支座上，接好卷盘下部油口胶管接头。如上图所示。

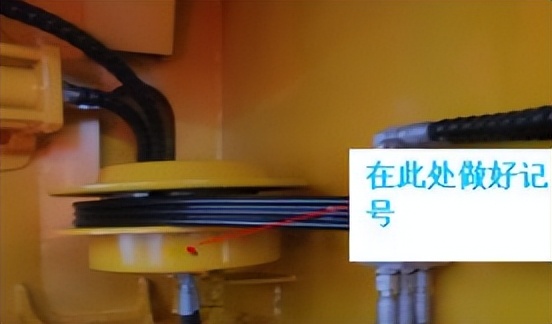

6、拉扯三联胶管，确认卷盘恢复到零位（卷盘此时完全无预紧力，但稍微正转卷盘即有预紧力出现），在卷盘上用记号笔或者胶带纸做好此处记号。
拉扯三联胶管，确认卷盘恢复到零位（卷盘此时完全无预紧力，但稍微正转卷盘即有预紧力出现），在卷盘上用记号笔或者胶带纸做好记号。
7、拉动三联胶管，使三联胶管卷盘正转3圈~4圈（目标预紧圈数为3圈，多转动量为便于三联胶管接头与钢管的安装），用预紧固定工装锁住卷盘（操作方法见步骤1）。记下此时转盘正转圈数X；
8、把三联胶管缠绕在卷盘上，缠绕圈数不定，剩余胶管长度要求够接上钢管接头，且富余量(即固定工装拆开后由于卷盘回转而缠绕的胶管长度)不能过多，可参考此时卷盘正转圈数大致估计，目标是保证卷盘被松开后卷盘弹簧剩余预紧力为2.5黑至3.5圈之间。
注意:仔细观察卷盘上记号以确认卷盘转动圈数，务必保证三联胶管在接上管接头后恢复初始状态时预紧圈数在3圈左右 (可观察第6步中记号位置得出)

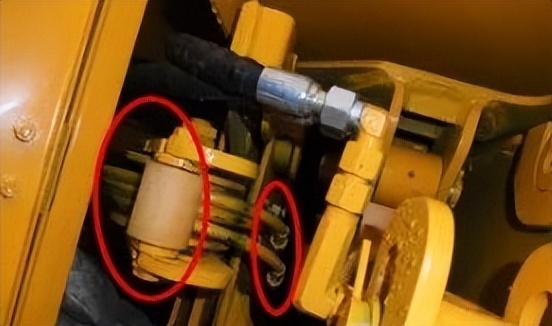

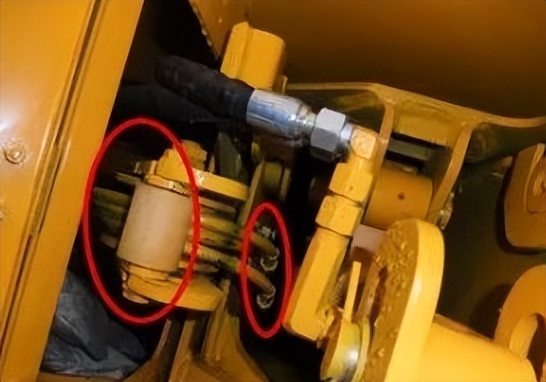

9、把两支服钢管和二联胶管钢丝接头放入三联胶管上下管夹体内，并固定三联管夹连接螺栓，固定好副导向轮于台适位置
注意:若同时固定两钢管与钢丝接头时双手操作空间不够，可首先把下部钢管放入管夹体内稍稍带入下部三联管夹连接螺栓，使三联管夹上下管夹体成一V字型开口，然后从开口处放入钢丝接头和钢管，再拧紧上下部螺栓即可。

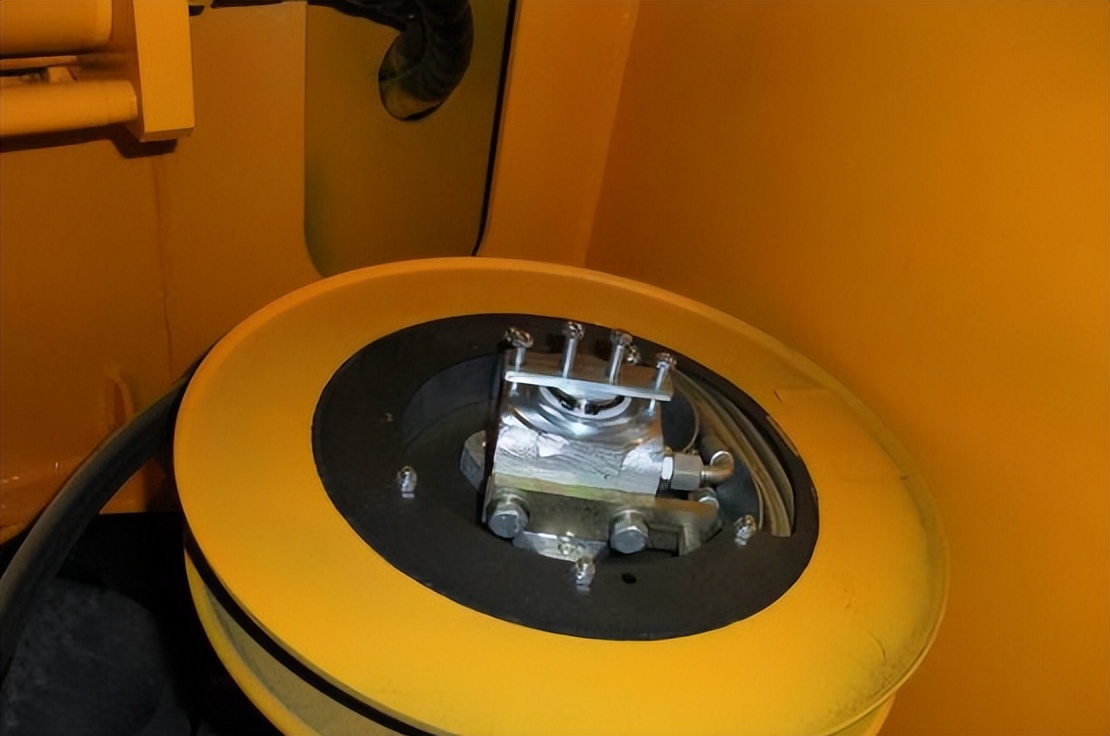

10、拆下固定工装并安装于原位置，接好三联胶管管接头，盖好原卷盘顶盖，动作支腿音看效果。若正常，则可对另侧胶管卷盘更换.
注意:拆下固定工装后注意观察卷盘回转圈数Y，与第8步正转圈数比较，若(X减去Y)位于2.5圈至3.5圈之间，则满足要求，若不满足要求，则需返回至第8步重新操作至满足要求为止。
查看胶管运动过程是否存在干涉、卡滞等，特别注意导向轮处胶管运动过程。
