设计说明是如何炼成的？
场景一：老法师喝着玻璃杯里泡着枸杞的茶水，气定神闲的撰写了一份手稿。由一名绘图员捧着这版珍贵的手稿，一行一行输入到CAD里，遇到表格还要画横线自制，形成一份武林秘籍设计说明。
场景二：快出图了，专业负责人深夜两点惊醒，哎呀设计说明还没写，于是第二天一早急忙找到一份类似项目的模板，稍加改动，就这样结束了。于是，我经常能看到北京的项目居然参照了上海的规范这样的事，会心一笑。
场景三：不在CAD里写了，而是在word里写，成文后在word里插入图框做成的图片。在word里编辑文字比CAD要快100倍，你懂得。速度加快了，但是那个图框做成的图片清晰度有限，打出图纸来强迫症患者会犯病。
经过潜心研究加学习创新，我掌握了一门秘籍：在Word里写说明，在CAD里套图框，同时解决了提高工作效率+高贵大方两个问题。不要以为这个操作很简单，要达到完美的效果需要过五关斩六将。
第一关：在Word里编辑文字。如果你在深夜加班过在CAD里编辑过段落和图表，你一定了解在Word里编辑文字是多么畅快淋漓的一件事，但是Word里的字体打印出来跟CAD里那种瘦版工程字体差距太大，一度会让强迫症患者看到这份说明觉得是走错了片场。
其实Word也是可以做到近似工程字体的，怎么办到的呢？

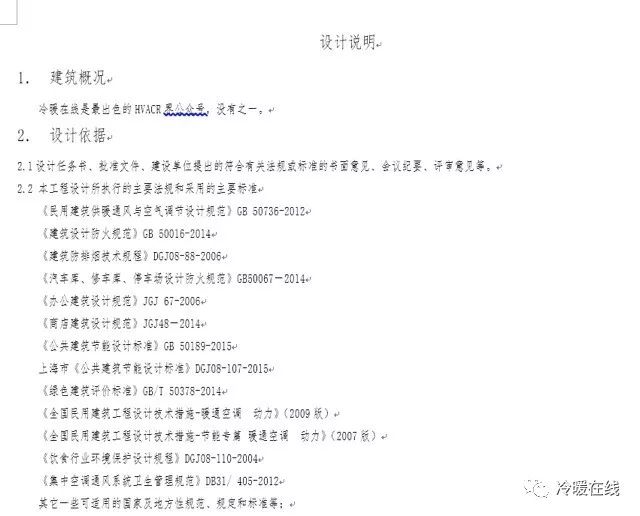

首先，字体选择：仿宋，其次，字符缩放选择：80%。看看，是不是跟CAD里的HZTXT差不多了。

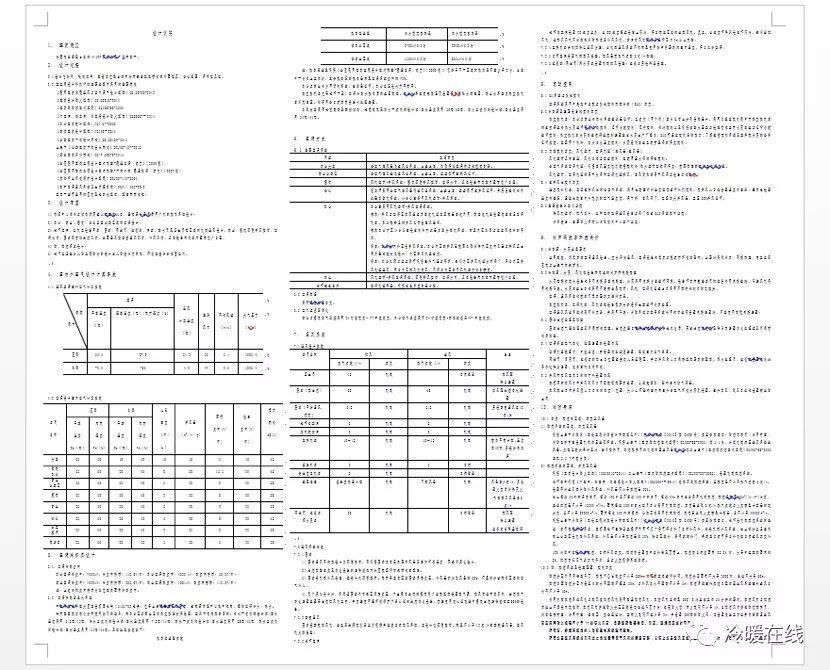

第二关：Word里的字不能是5号或者小四，否则打印成A1的蓝图，一张里盛不下多少信息。建议字体大小为7号，分成三栏。比如像这样：

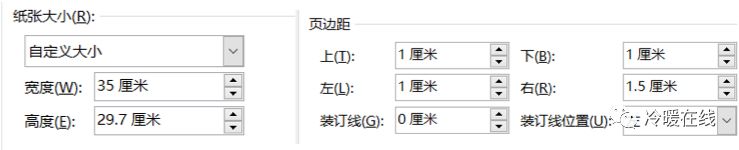

第三关：终于在Word里把说明都搞定了，咦？为什么复制粘贴到CAD里只能看到一部分？看不全？那就对了，CAD不是对Word的什么尺寸都是照单全收的，建议采用：
这个组合经历了10086次尝试哦。
第四关：在CAD里套图框，写图框信息。就像常规的图纸那样。
插入的Word图元可以在CAD里随意缩放，并且双击还能直接编辑，简直不能更方便。所以不管你喜欢在模型里套图框还是喜欢在布局里折腾，都是能实现的。
第五关：打印前一定一定，把Word图元特性里设置成：单色。否则打印出来就是一片空白。最好选个dwg to pdf的虚拟打印机，出来的效果棒棒哒。
这么出色与优秀的技能，一定要尝试一下啊，过程中遇到任何问题，一定给我们留言哦。
