一、分析与说明

1.1、先不用理会尺寸“50”的大小，先绘制出五个等圆和矩形。

1.2、如果一个圆与另外两个已经确定位置的对象相切，并且半径已经给定，那么首选“相切、相切、半径”方式绘制该圆。

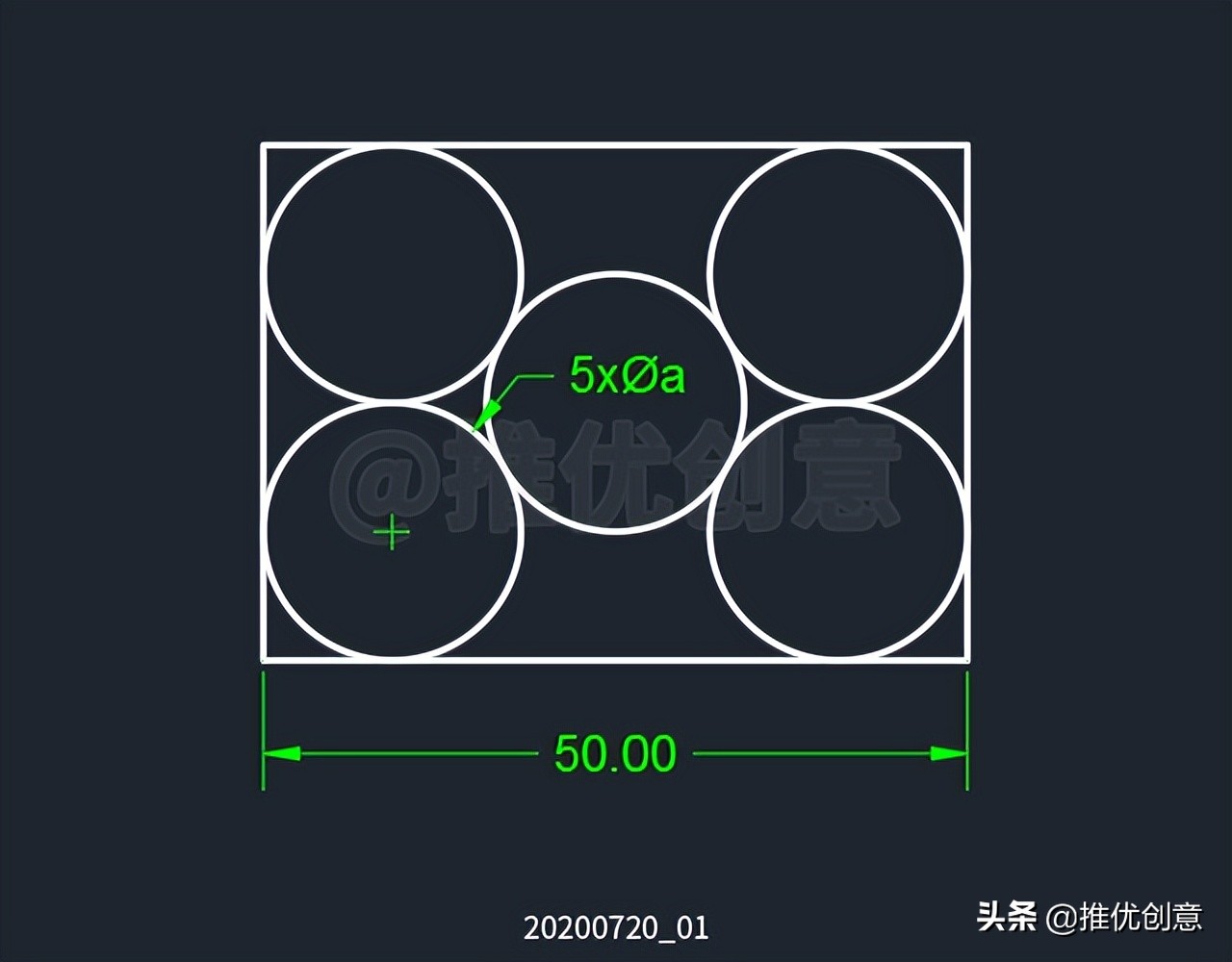

1.3、最后使用“参照缩放”或者“对齐缩放”调整图形尺寸。

20200720_01

二、详细绘制步骤

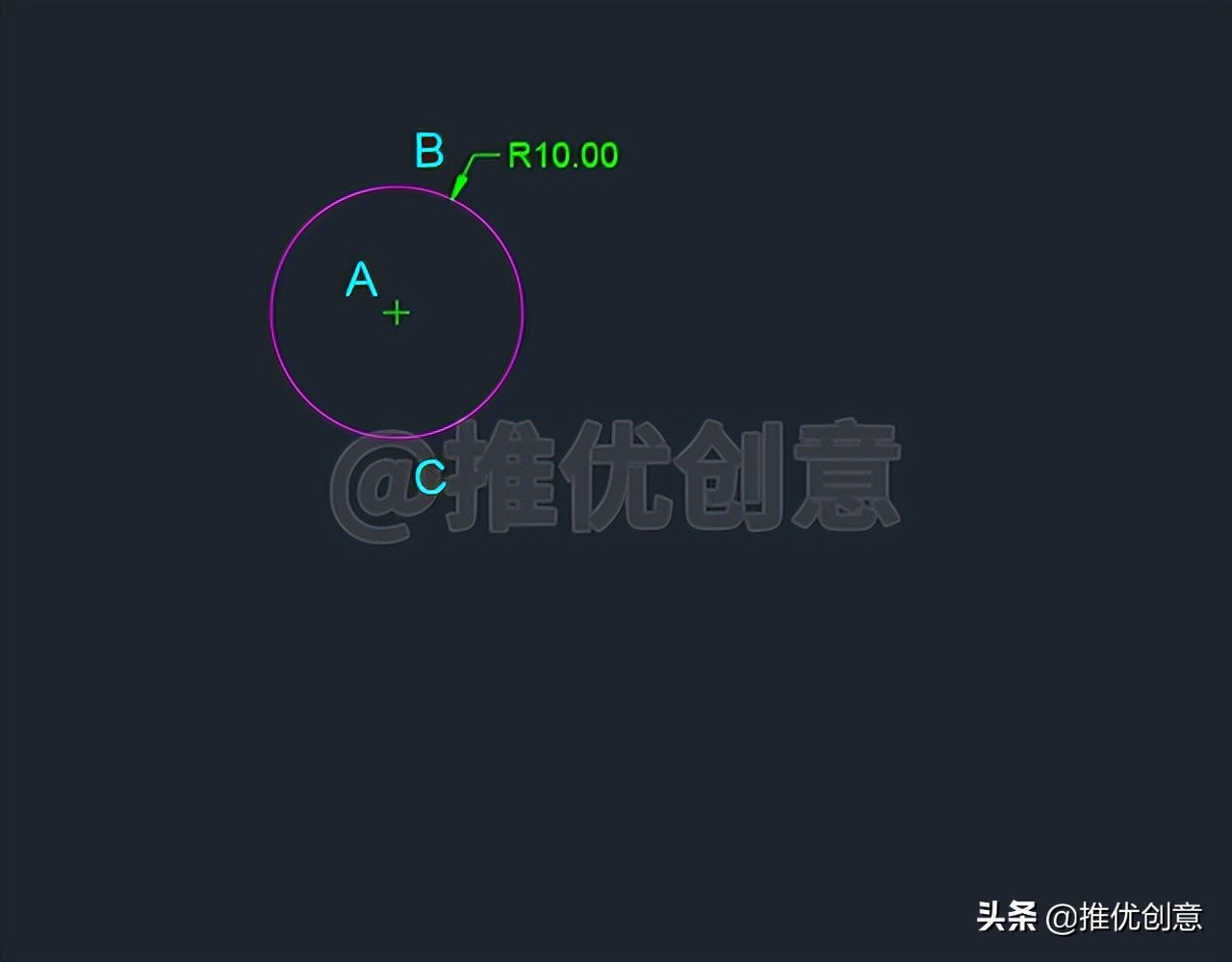

2.1、命令行输入“C”后回车，启用“圆”命令，绘制一个半径为10个单位的红色圆A，设它的上象限点、下象限点分别为点B、点C。

20200720_01

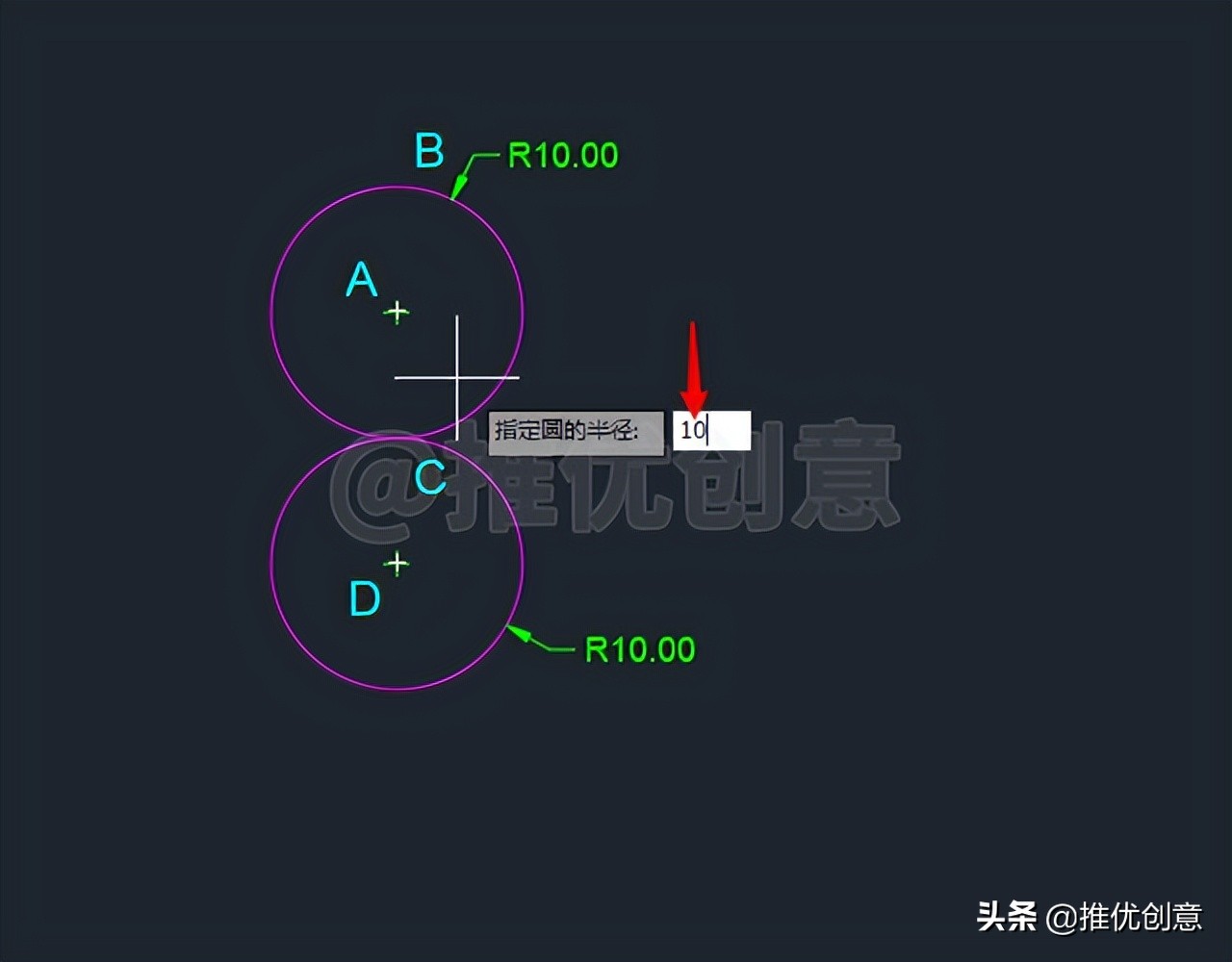

2.2、选中红色圆A，命令行输入“CO”后回车，启用“复制”命令，捕捉红色圆A上象限点B作为复制的基点，捕捉红色圆A下象限点C作为复制的目标点。

2.3、复制完成后得到等大的红色圆D，与红色圆A相切于象限点C。

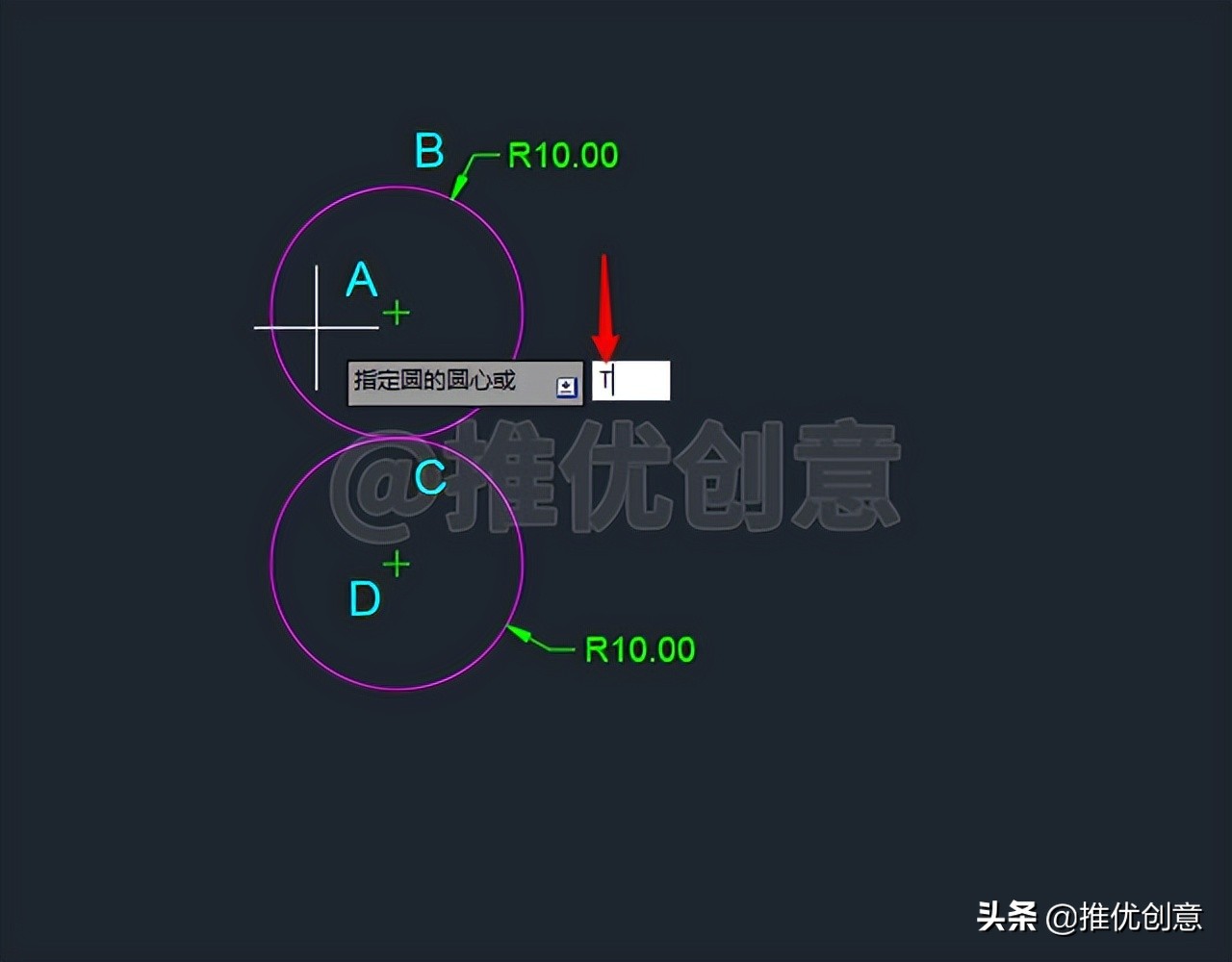

2.4、命令行输入“C”后回车，启用“圆”命令。

2.5、接着输入“T”后回车，选择“相切、相切、半径”方式绘制圆。

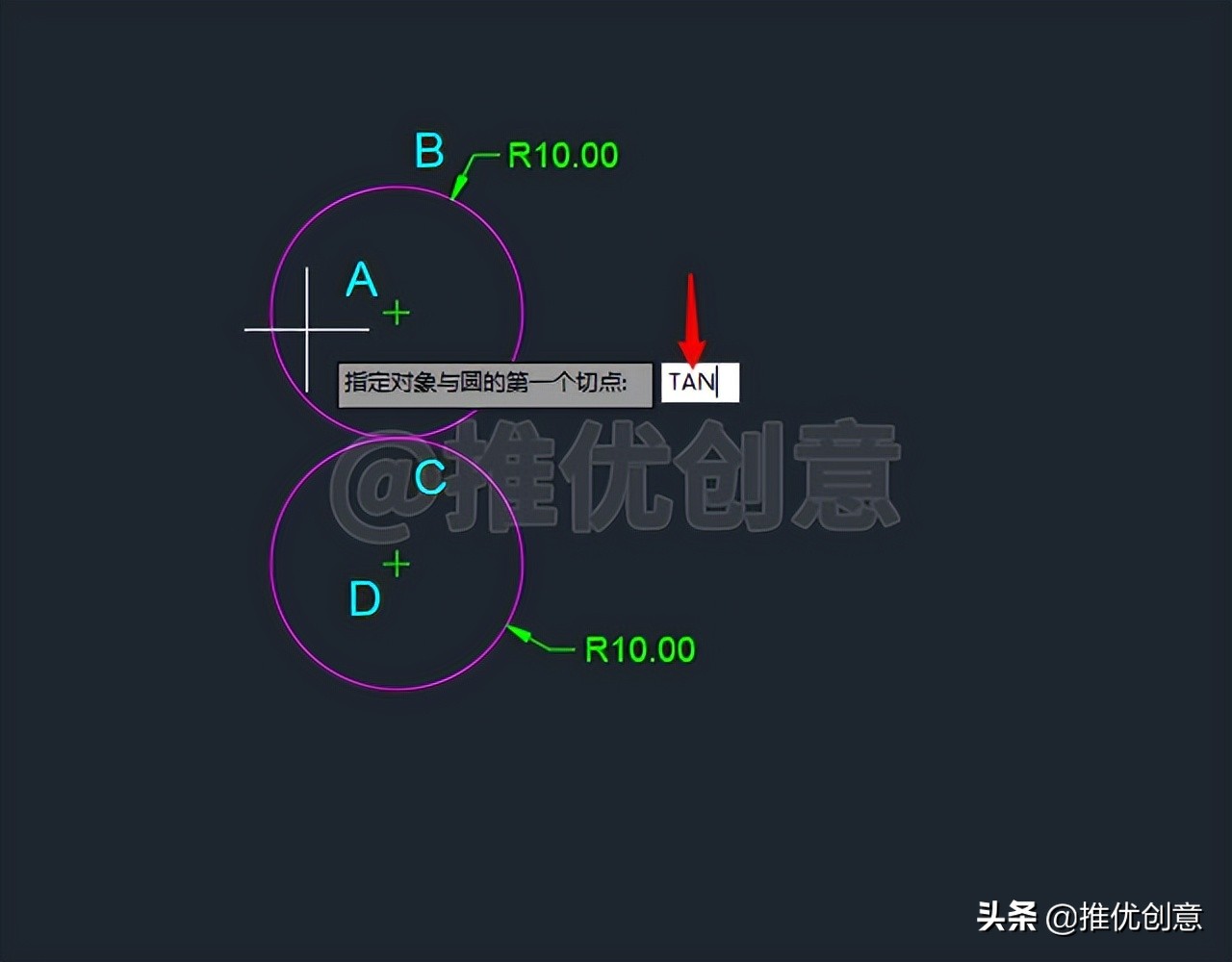

2.6、输入“TAN”后回车，启用捕捉“切点”。

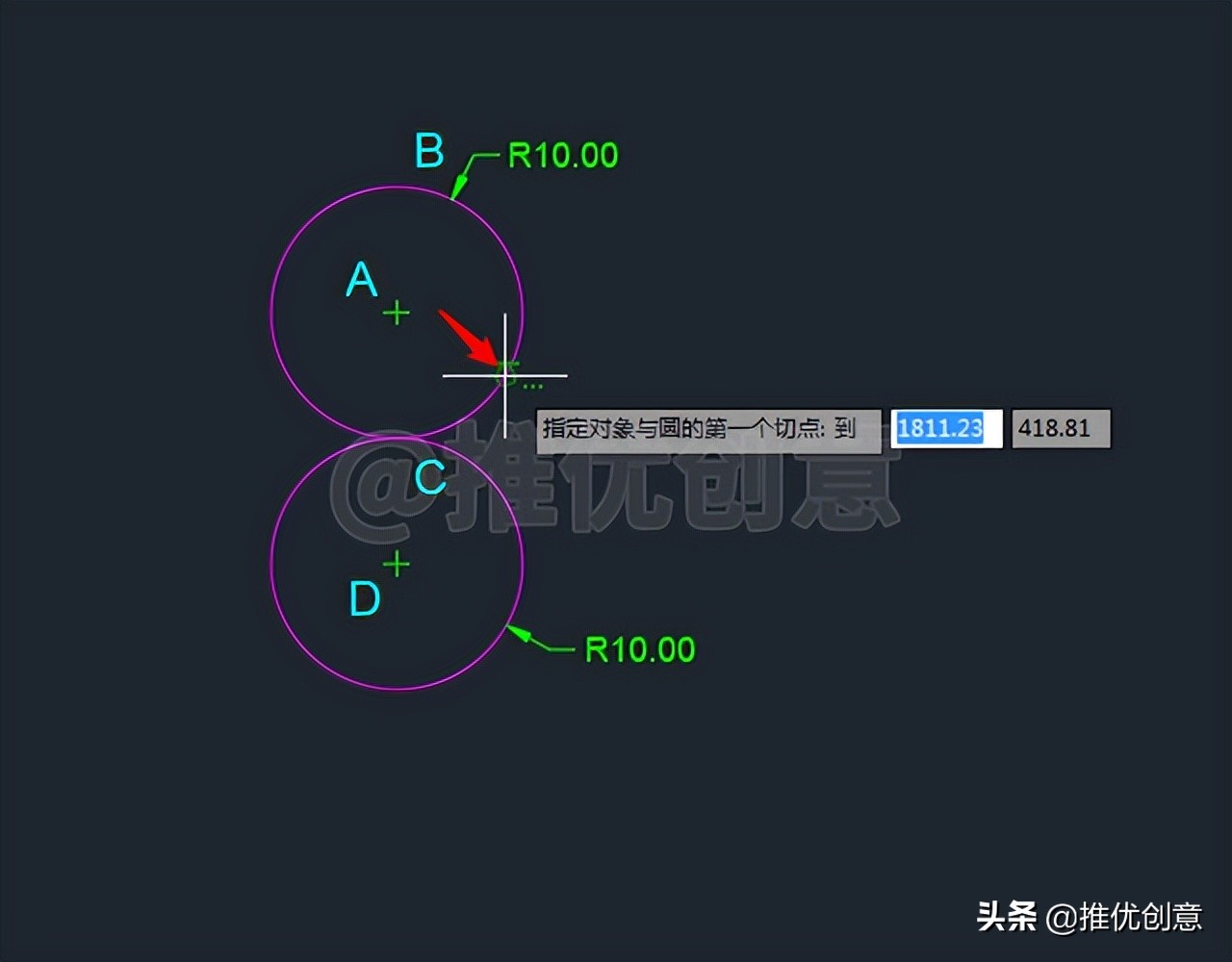

2.7、将光标移到红色圆A右下角的位置上，当出现绿色“递延切点”标识时，单击捕捉该“递延切点”作为对象与圆的第一个切点。

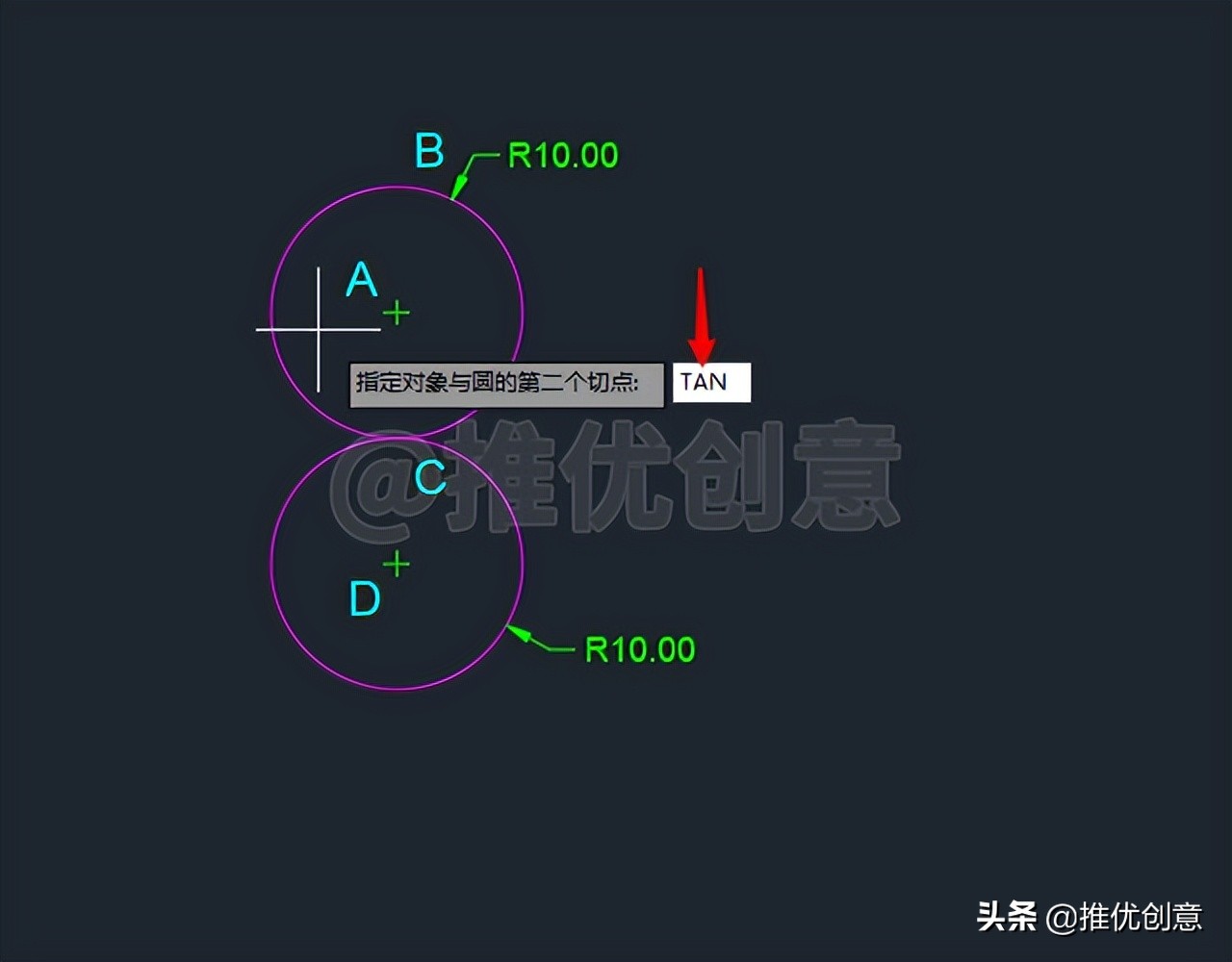

2.8、输入“TAN”后回车，启用捕捉“切点”。

2.9、将光标移到红色圆D右上角的位置上，当出现绿色“递延切点”标识时，单击捕捉该“递延切点”作为对象与圆的第二个切点。

2.10、输入圆的半径值“10”后回车。

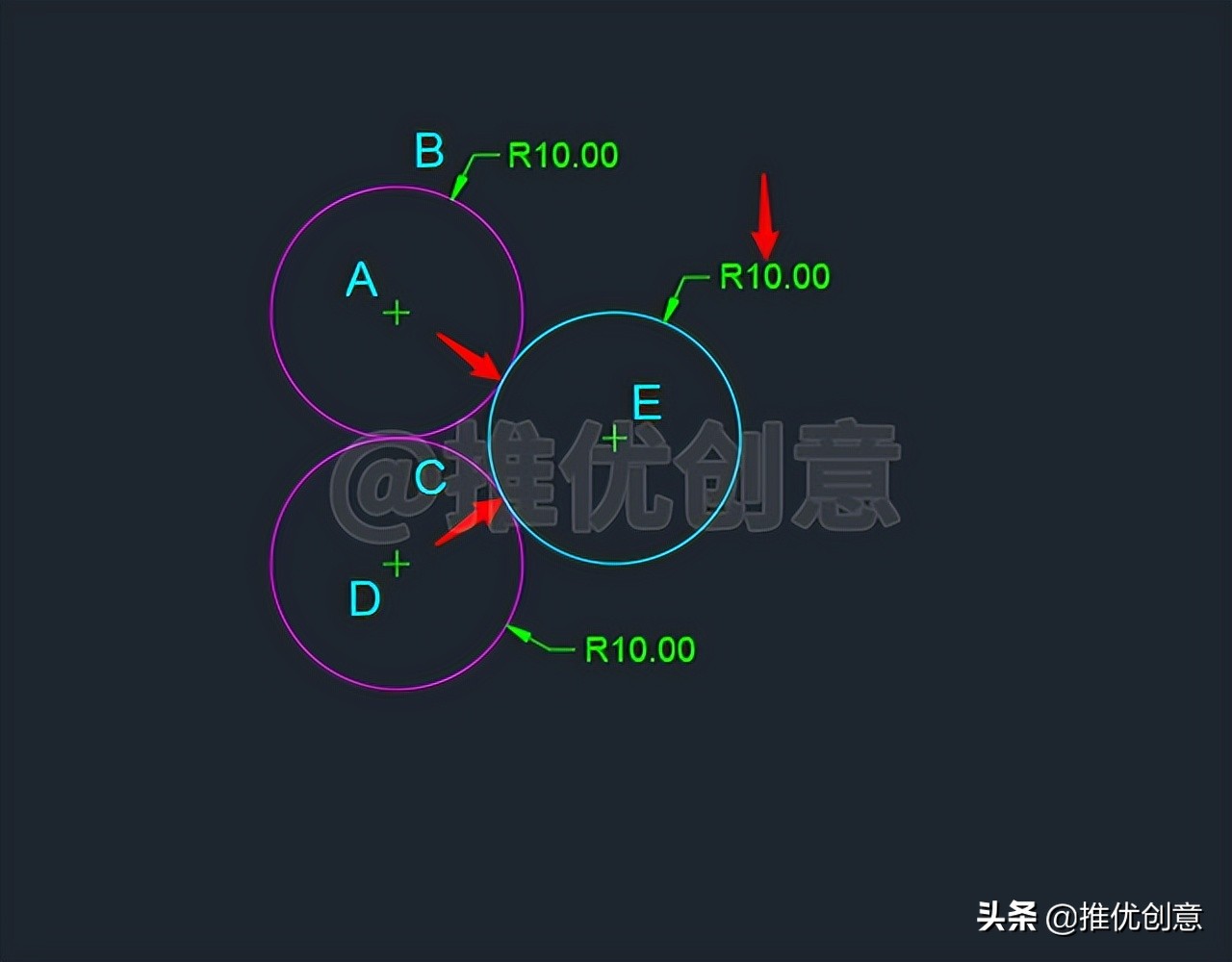

2.11、这样就通过“相切、相切、半径”方式绘制出了一个青色圆E，该圆分别与红色圆A、红色圆D相切，半径为10个单位。

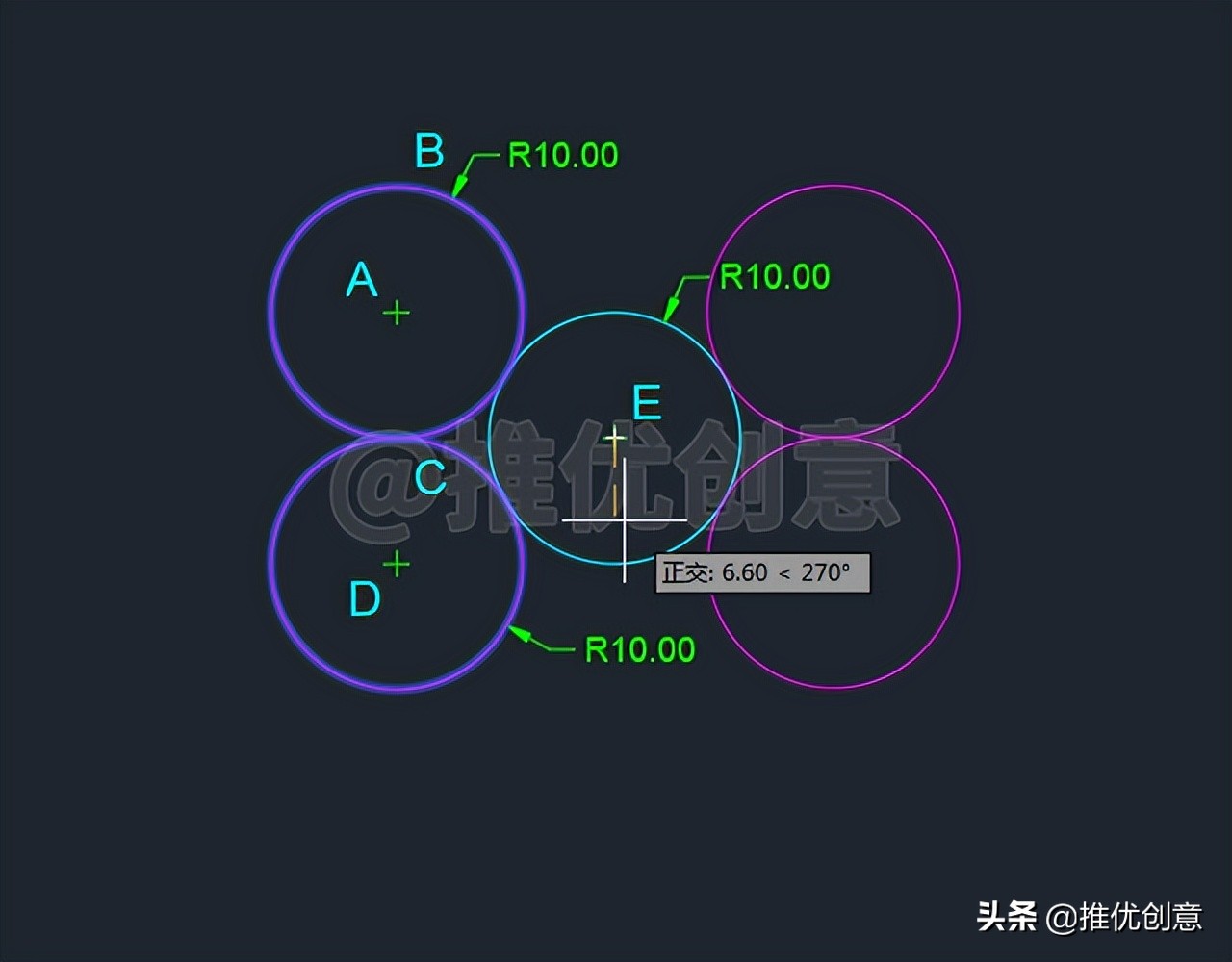

2.12、选中红色圆A、红色圆D，命令行输入“MI”后回车，启用“镜像”命令，以过圆心E的竖直线为镜像线，将它们镜像到右边，镜像完成后在右边得到等大的红色圆F、红色圆G。

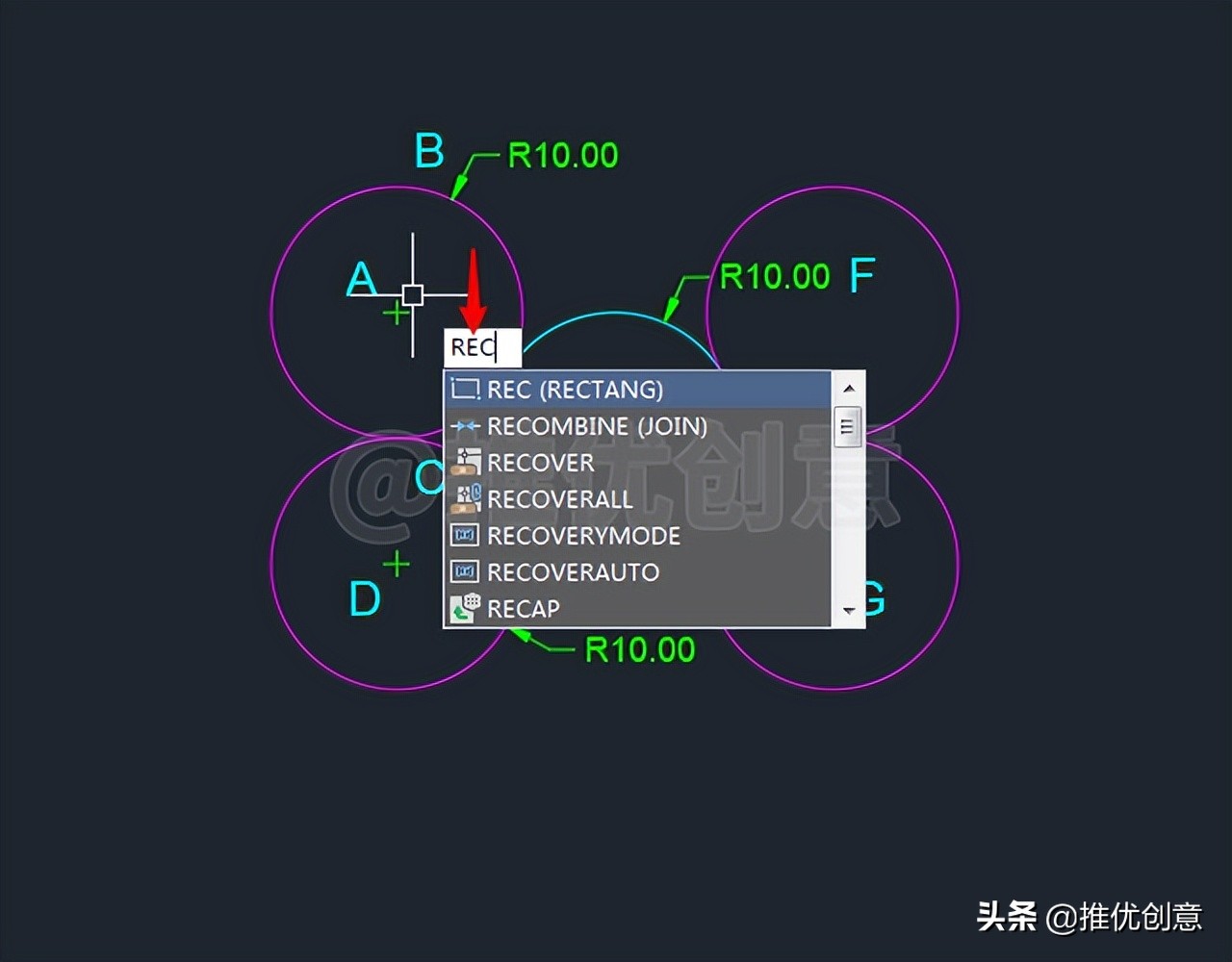

2.13、命令行输入“REC”后回车，启用“矩形”命令。

2.14、捕捉圆心A作为矩形的第一个角点。

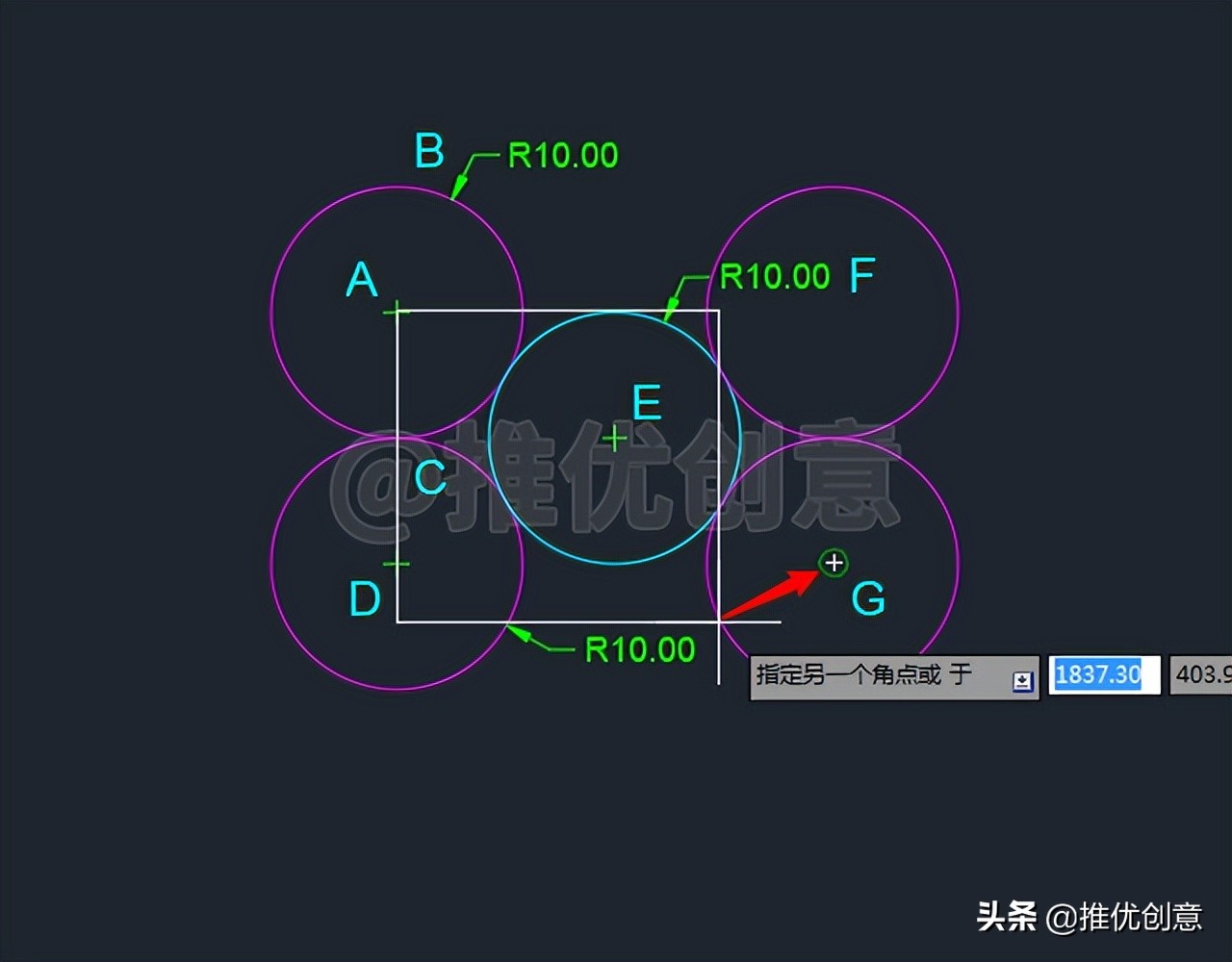

2.15、捕捉圆心G作为矩形的另一个角点。

2.16、这样就绘制出了一个白色矩形ADGF。

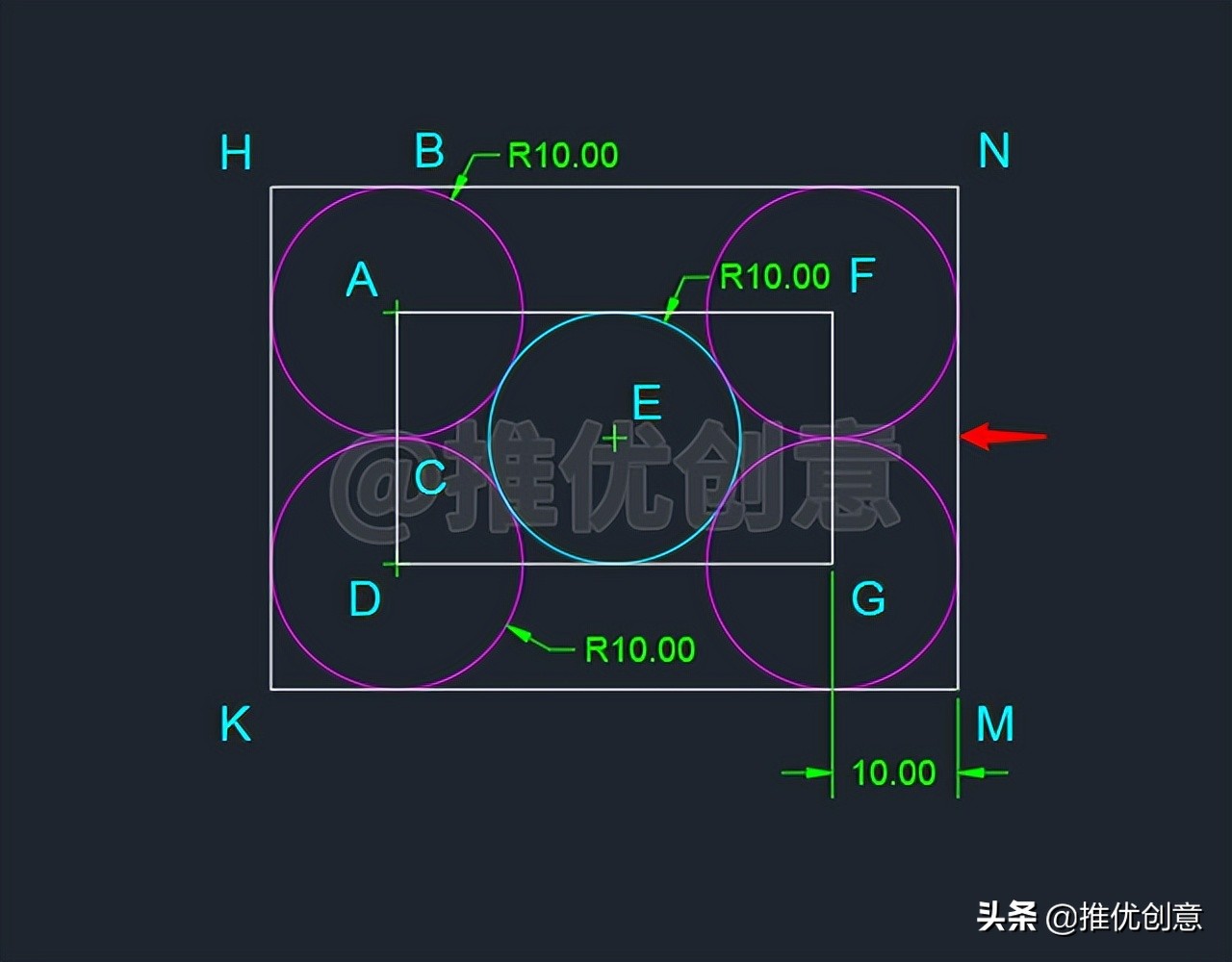

2.17、命令行输入“O”后回车，启用“偏移”命令，将白色矩形ADGF向外偏移10个单位，得到的白色矩形HKMN与四个红色圆都相切。

这应该是绘制外面矩形的最佳方法了，比绘制四条切线，再倒半径为“0”的圆角方法快捷得多。

2.18、命令行输入“E”后回车，启用“删除”命令，删除掉白色矩形ADGF，完成后如下图。

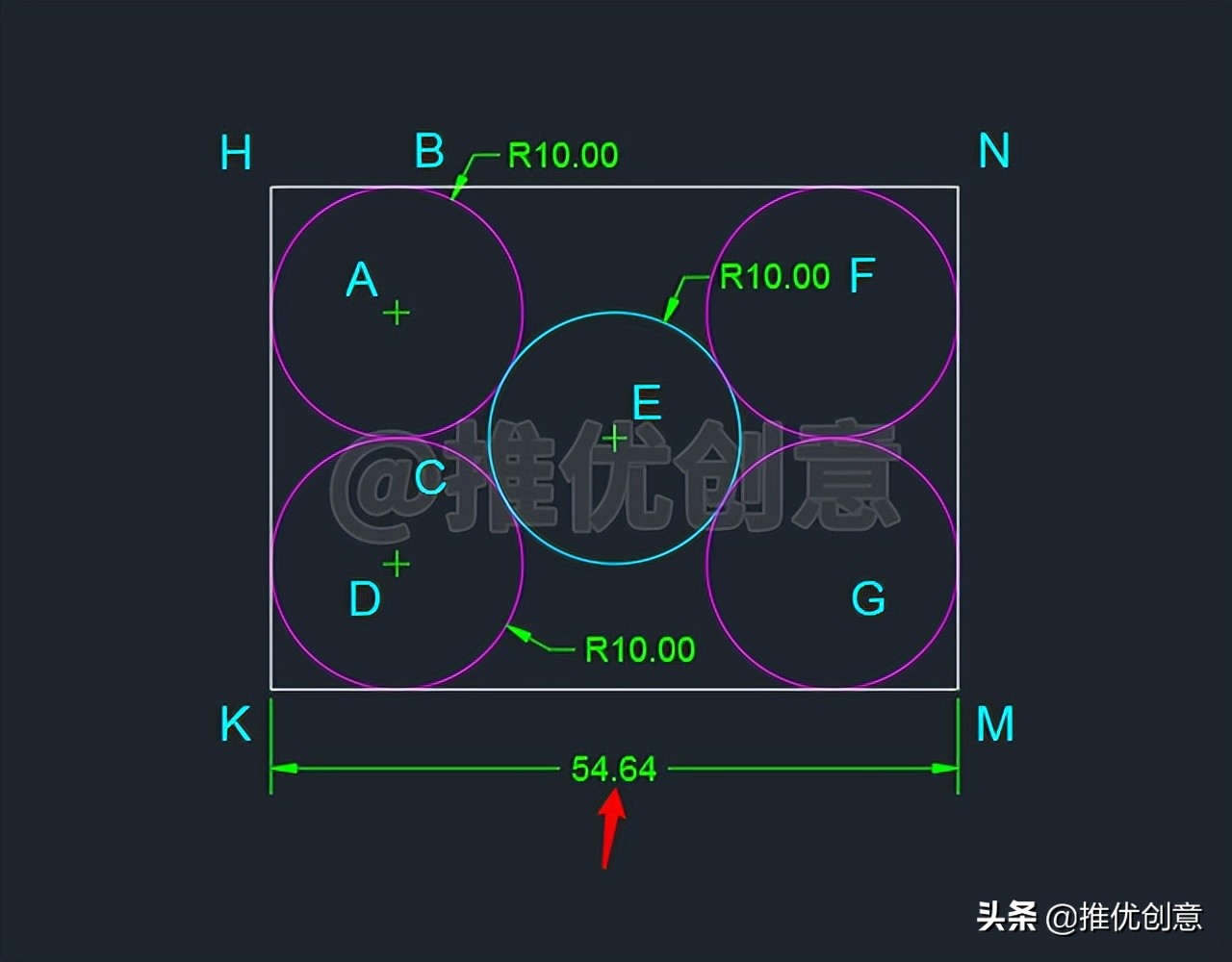

2.19、命令行输入“DLI”后回车，启用“线性标注”命令，标注出线段KM的长度，可以看到不符合原图的尺寸要求，没关系，下面就通过“参照缩放”来调整尺寸。

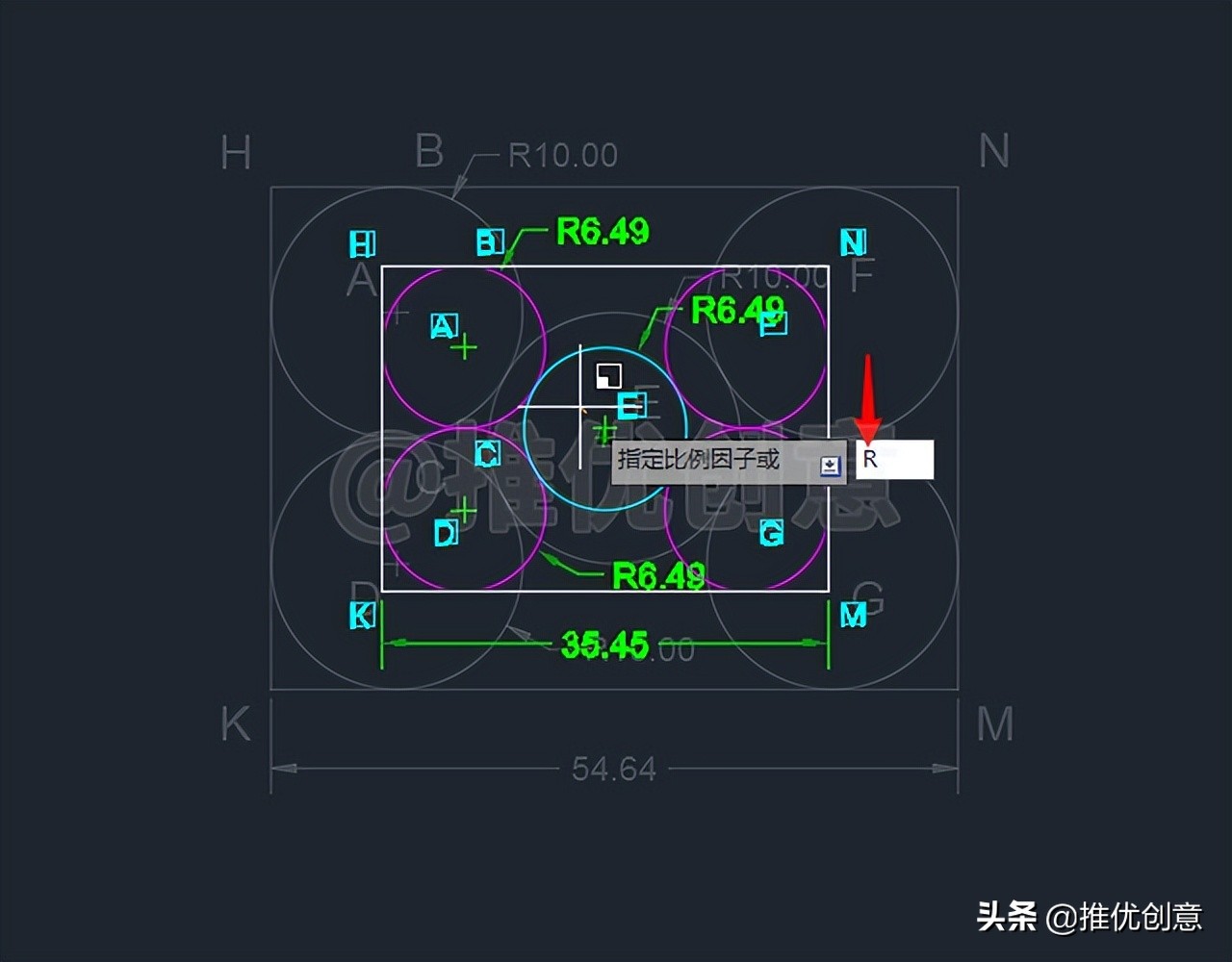

2.20、按快捷键“Ctrl+A”，选中所有对象，命令行输入“SC”后回车，启用“缩放”命令。

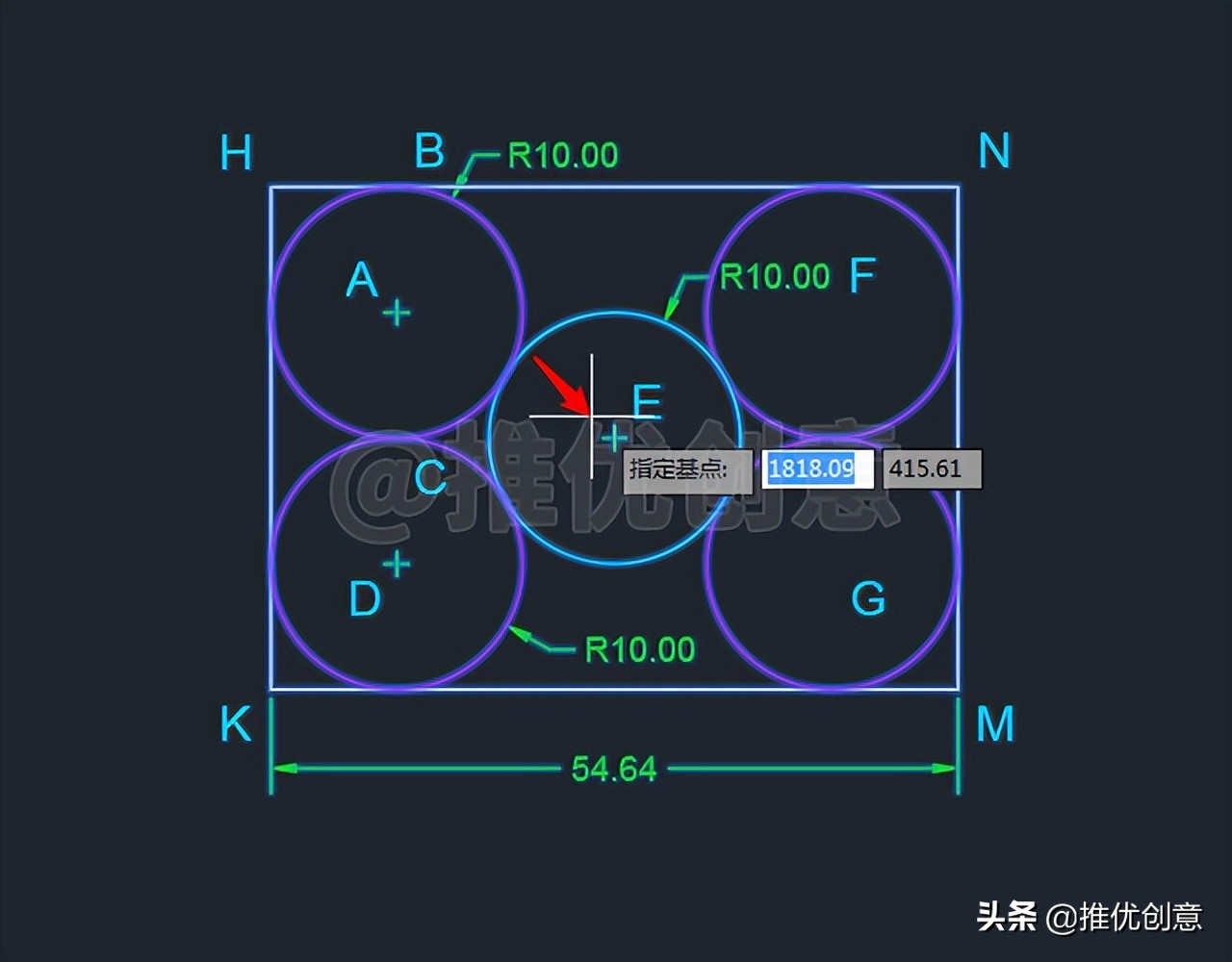

2.21、在绘图区任意位置单击拾取一点作为缩放的基点。

2.22、命令行输入“R”后回车，选择参照缩放。

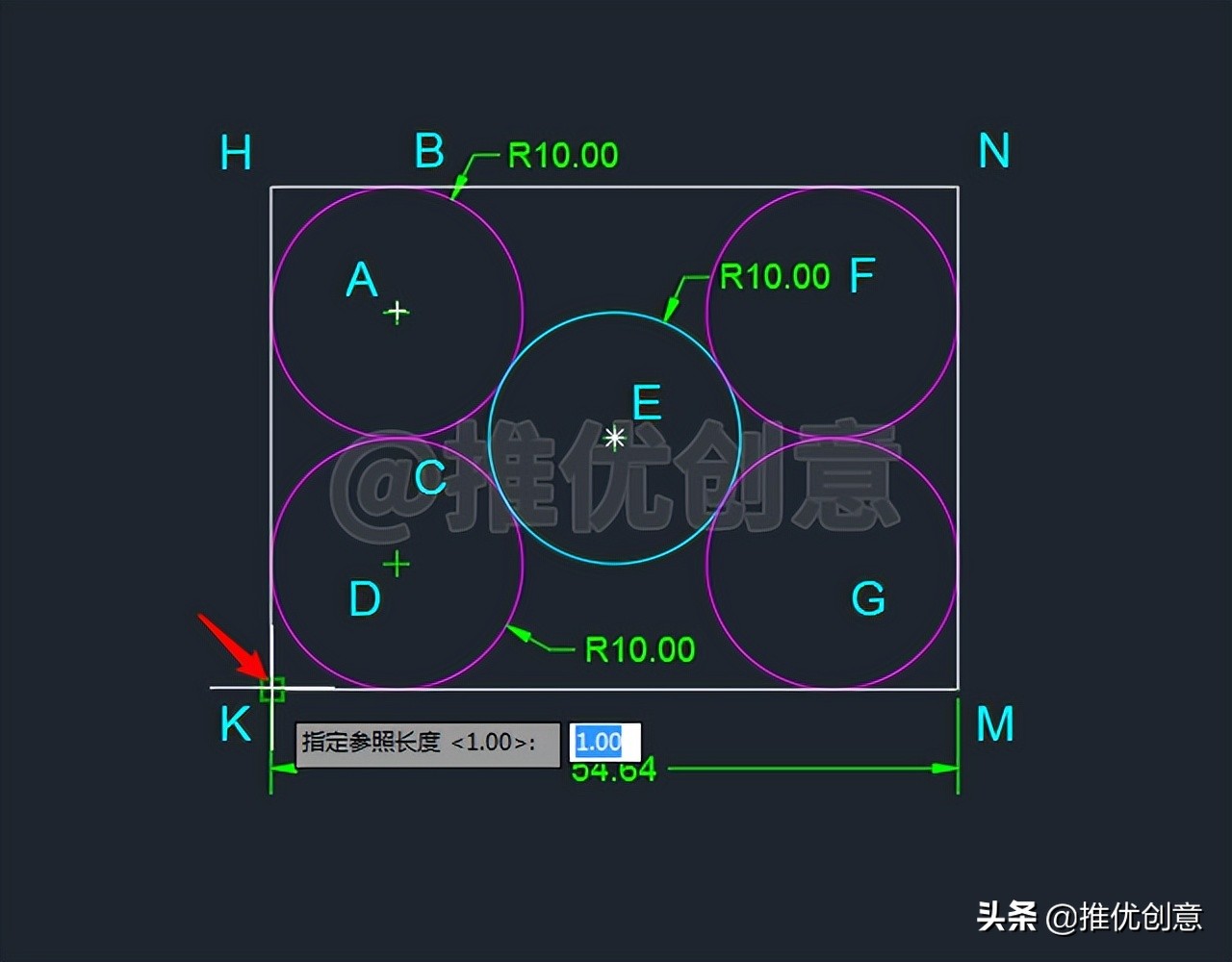

2.23、单击捕捉点K作为参照长度的第一点。

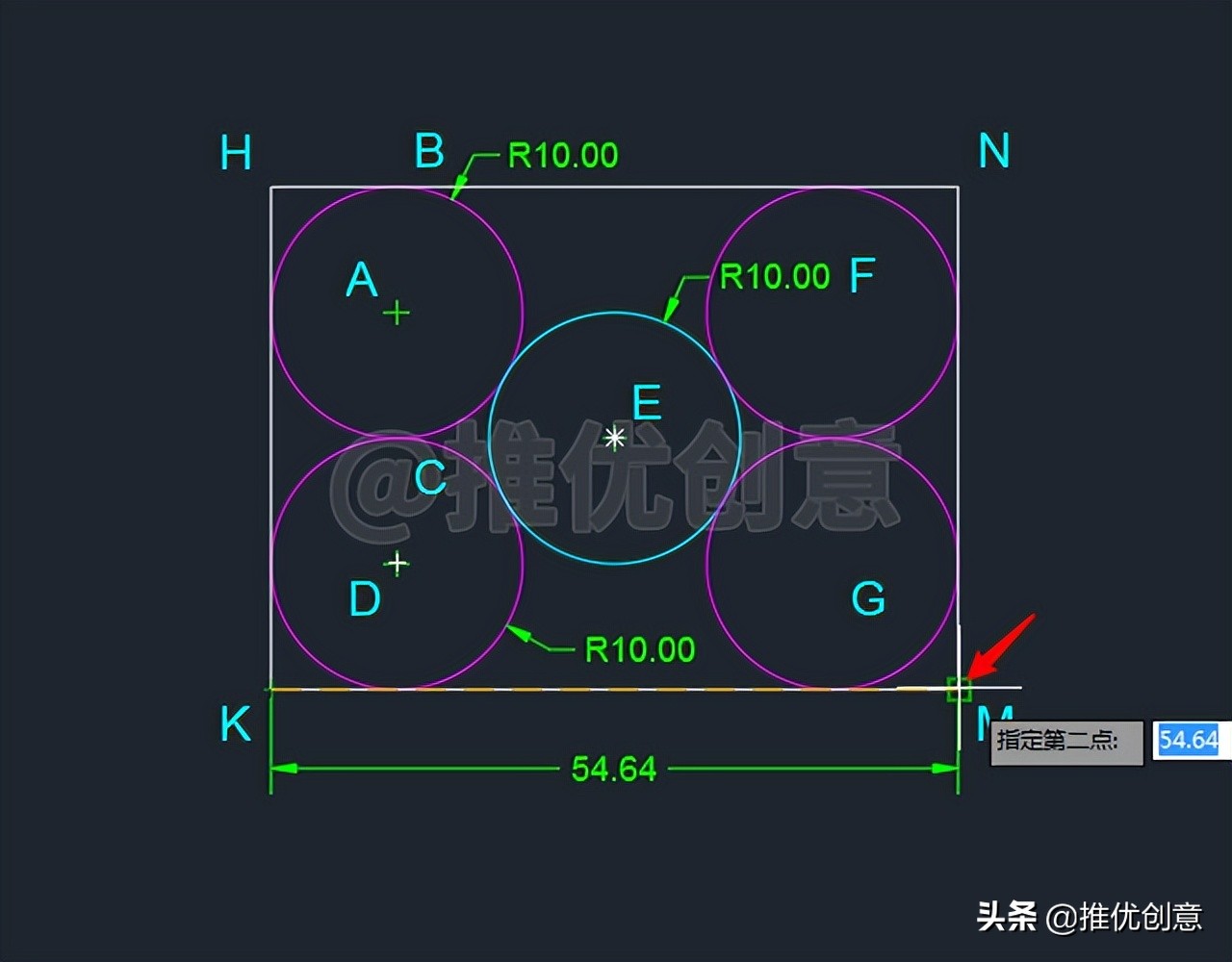

2.24、单击捕捉点M作为参照长度的第二点。

即指定线段KM的长度作为参照长度。

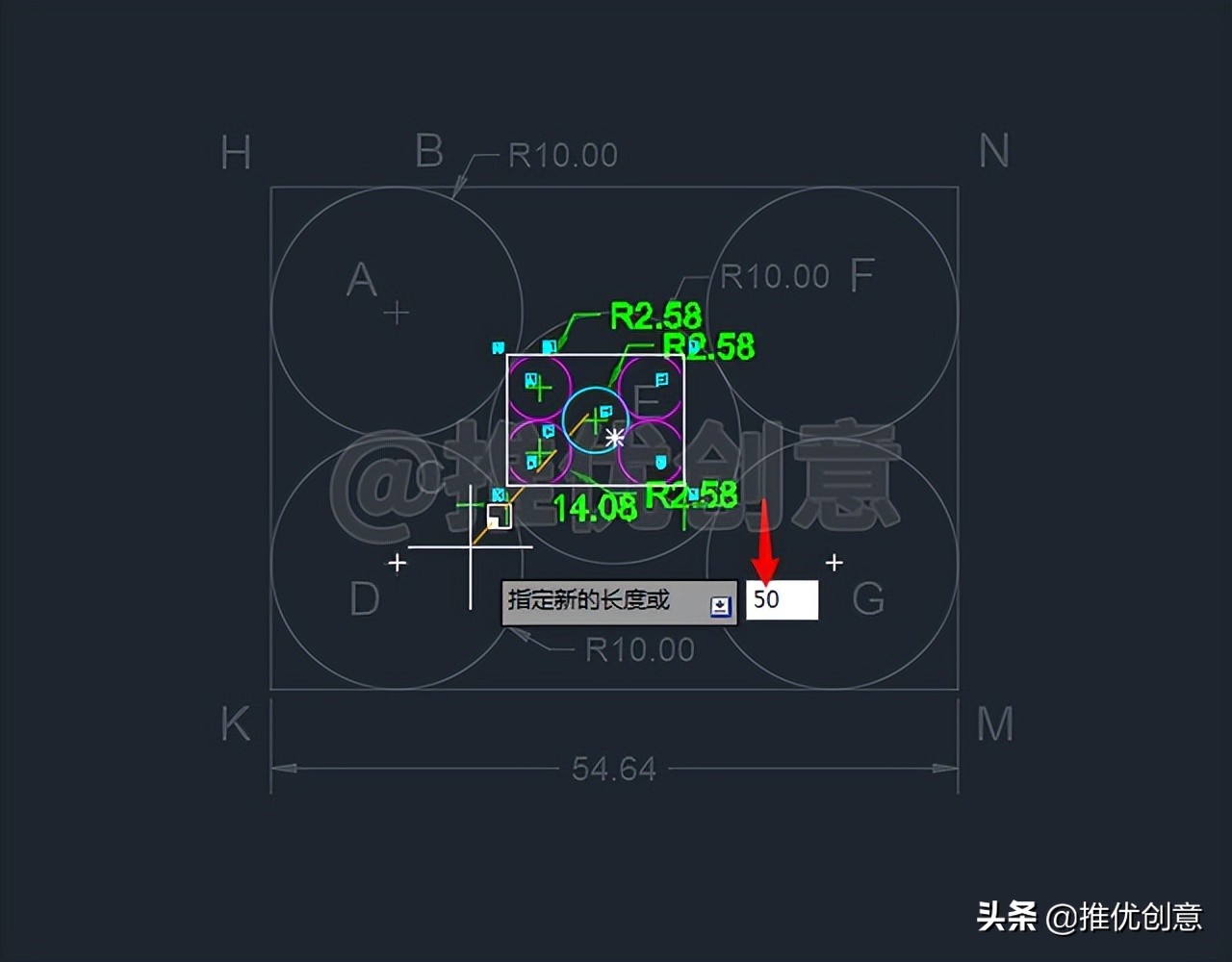

2.25、输入新的长度值“50”后回车。

2.26、参照缩放完成后如下图，可以看到线段KM的长度已经符合原图要求的“50”个单位了。

至此，整幅图绘制完毕。

2.27、使用“图层”管理图形，标注尺寸，最终完成效果见下图。
