本产品请勿当作人体保护用的检测装置使用。 （以人体保护为目的的检测，请使用符合OSHA，ANSI和IEC等与各国人体保护用有关的法律和规格的产品。）

※ 1 在操作速度50～200mm/min条件下※ 2 无因振动引起的误运作，并且在额定电压和电流条件下使用时※ 3 保护构造IP67型因为是封闭构造，所以低温（5℃以下）条件下使用时，返回有时会发生延迟。

特点

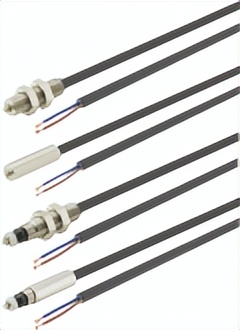

不受被检测物体的材质·形状，磁场，明亮度等的影响，可以进行精度较高的位置检测的接触式开关。

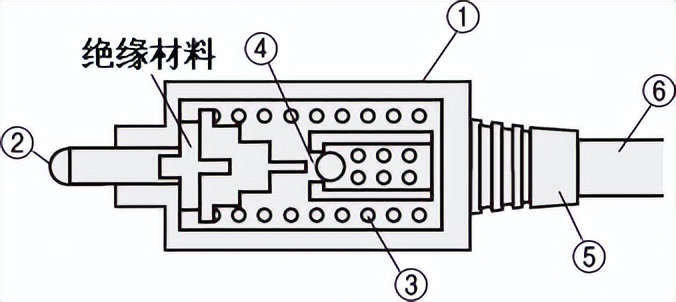

基本构造

与接触部的运作发生联动，重复精度良好，接点进行开闭的构造。

① 开关外壳② 接触部③ 弹簧④ 接点⑤ 电线保护器⑥ 电线

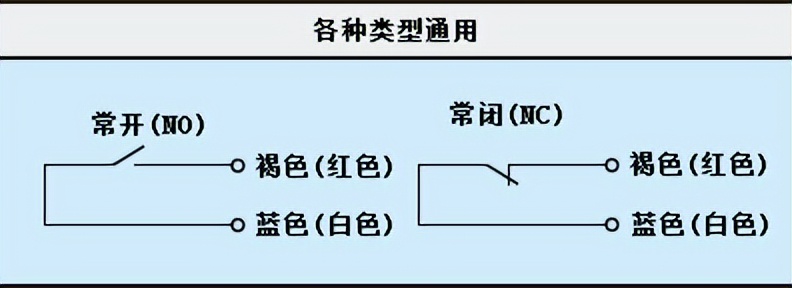

电路图

机械规格

电气规格

请务必在接点额定值内使用。如果在接点额定值以上使用，则有可能导致故障。

其它

本开关因为是低电压·低电流专用产品，所以不适用出口贸易管理令，CE标记，中国认证制度。

危险和警告事项

1. 下述情形时，有可能因异常发热，冒烟，起火等损伤电路，导致事故发生。a. 超过额定，开闭寿命，环境条件等使用范围时b. 对于连接到开关的电线和连接器等，使用电流超出了容许范围时c. 电线靠近发热体时
2. 当预计因为误运作有可能导致重大人身事故和重大损失时，请采取组装进双重回路等安全措施。
3. 因为开关的产品质量无法输出信号，由此有可能损坏装置和机械等时，请在装置和机械上另外安装安全装置等，以便能够进行紧急停止。

设计时的注意事项

● 保护构造

因为切削油，药剂，粉尘等使用条件和环境有可能影响开关的密封性，所以请参阅IP代码后，选择机型。

橡胶垫外露型开关，在有碎屑的环境中，橡胶垫会发生损伤，所以请勿在此种环境中使用。

● 接触角度

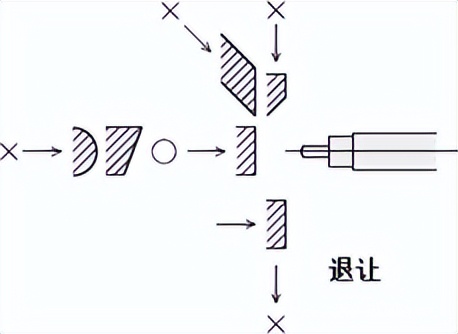

被检测物体与开关的接触角度请设定在±3°（减速信号型为±1°）以内。（偏角容许型，球形接触部型，球形柱塞型除外）（图1）

● 行程量

带止动器开关以外的开关类型，请勿将被检测体按押到行程边缘以上，以免与主体发生冲撞。

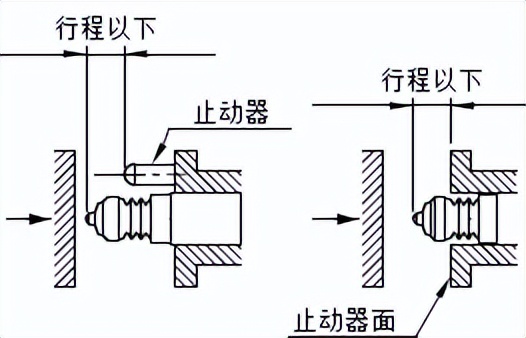

有可能发生冲撞时，请务必设置止动器。（图2）

（带止动器开关的耐冲击性请参阅各产品页面内容。）

● 接触速度

请勿在低速接触（10mm/min以下）条件下使用。否则运作不稳定状态将持续延长，导致接点质量劣化。

● 微振动的影响

请勿在因微振动而产生蜂鸣的环境下使用本开关。

图1

图2

安装时的注意事项

● 关于电线断线

如果对电线接口部和开关主体施加过大的力，则有可能发生断线。散线请勿使用15N以上的力进行拉伸或者扭曲，橡皮绝缘电线请勿使用30N以上的力进行拉伸或者扭曲。

弯曲半径请设定在R7以上。

电线可以移动时，请在中途使用夹子固定，以免直接对电线接口部和开关主体施加过大的力。尤其，汇总数根电线夹持固定时，请注意不要向各开关施加不合理的力。

● 关于滚花部的紧固

如果使用扁嘴钳等工具进行紧固，则有可能发生损伤，所以不应使用工具，而应该用手指切实地拧紧。

电线连接时注意事项

● 关于连接到电源

如果直接连接到电源，则会损伤开关和内部元件。

因为具有极性，所以连接时请勿接反。

● 关于与电感负载（ Inductive load ）的连接

本开关如果直接与电感负载连接，则会发生损伤。

要连接到电感负载时，请设计负载用的驱动回路后进行连接。

正确的连接事例

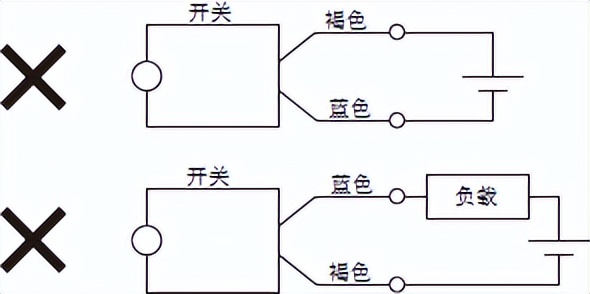

错误的连接事例

● 关于与地线的连接

机器主体的DC电源OV已经连接了地线时，建议在GND侧连接开关。（在

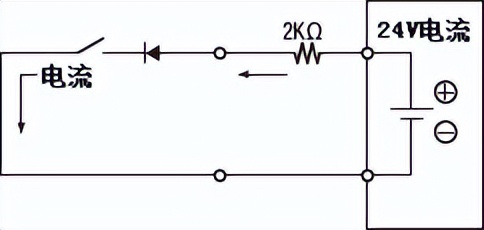

● 关于带LED型的配线

为了防止因无法预想的过电流导致LED损坏，请加入限流电阻。

安装到开关额定值内的负载和序列发生器上时，如果电流值在7mA左右，则无需电阻。

带LED型开关具有极性。褐色电缆为正极

● 配线

1．请在接点额定值内使用。

2．请勿强力拉伸或者扭曲电线和芯线。弯曲半径请设定在R7以上。

3．机器主体连接了地线时，请在地线侧连接开关。

4．有时会因噪声，浪涌电流等感应，流过额定值以上的电流，导致开关的接点损坏，所以开关的配线请远离动力源和噪声源。

5．要延长电线时，请使用截面0.2mm2以上的橡皮绝缘电缆。

6.要使用开关直接驱动继电器等时，请使用线圈电流在10mA左右的产品。

关于开关的运作确认

● 使用电路测试仪的正确导通确认方法

如果接点闭合，则LED灯亮。电路测试仪 在欧姆量程×10范围内确认。

使用数字测试仪（万用表）测量接点电阻带LED开关时，在通常的Ω量程无法正确确认运作。

仅在有电压输出端子时，才能确认LED灯亮。

冲撞能量的计算公式

带止动器开关的耐冲击性请参阅各产品页面内容。

E＝1/2mv2E： 能量Jm： 重量kgv： 速度m/s

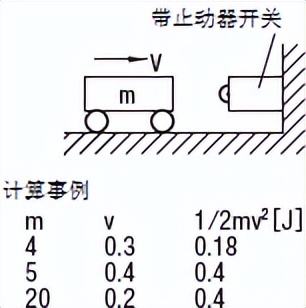

单纯水平冲撞

E＝mghE： 能量Jg： 重力加速度9.8m/s2h： 降落高度 m

垂直自由降落
