兆欧表(megger)俗称摇表，兆欧表大多采用手摇发电机供电，故又称摇表。它的刻度是以兆欧(MΩ)为单位的。它是电工常用的一种测量仪表，主要用来检查电气设备、家用电器或电气线路对地及相间的绝缘电阻，以保证这些设备、电器和线路工作在正常状态，避免发生触电伤亡及设备损坏等事故。
它的刻度是以兆欧(MΩ)为单位的。兆欧表由中大规模集成电路组成。本表输出功率大，短路电流值高，输出电压等级多(每种机型有四个电压等级)。兆欧表是电力、邮电、通信、机电安装和维修以及利用电力作为工业动力或能源的工业企业部门常用而必不可少的仪表。它适用于测量各种绝缘材料的电阻值及变压器、电机、电缆及电器设备等的绝缘电阻。
兆欧表结构

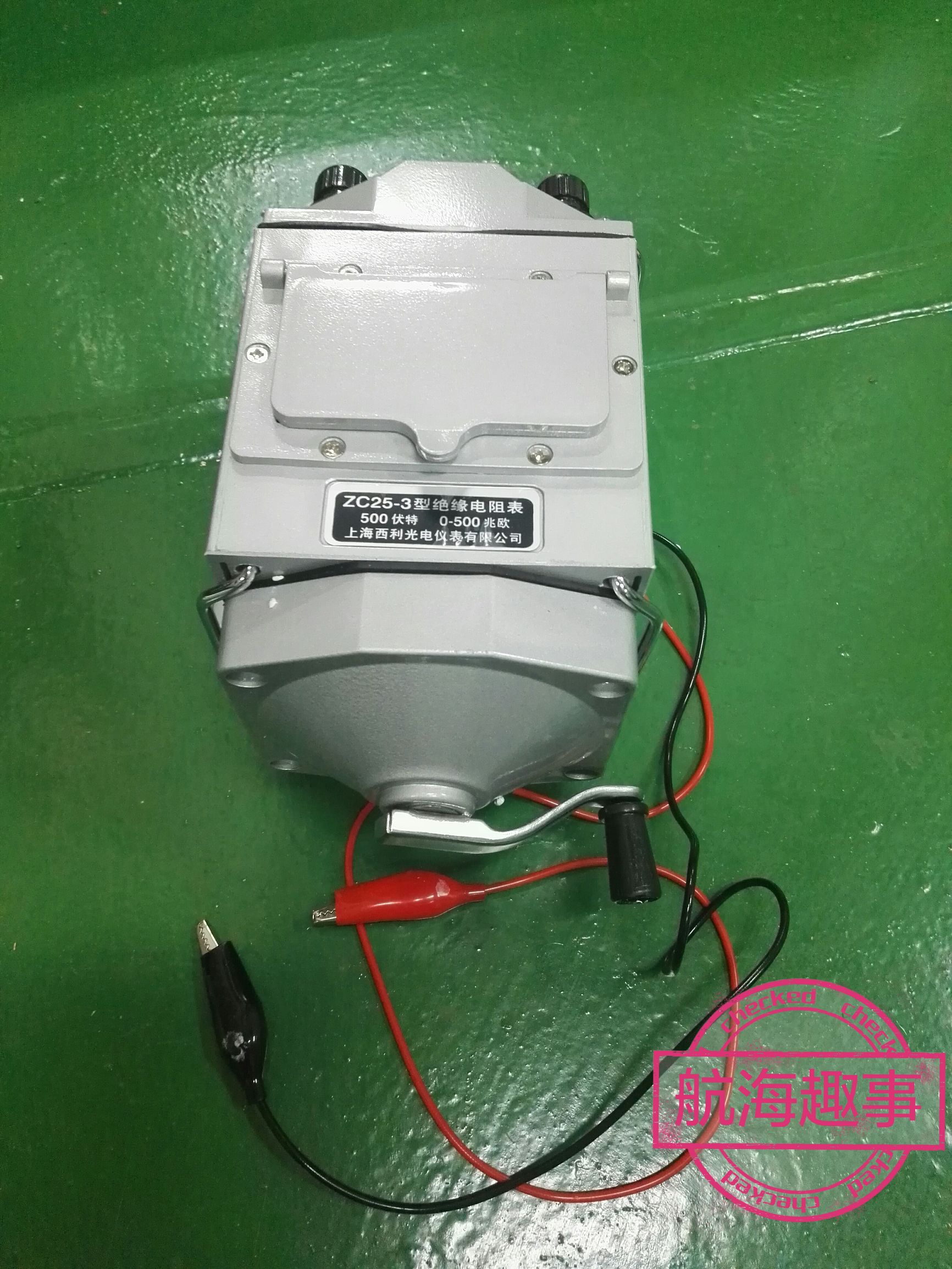

兆欧表的主要组成部分是一个磁电式流比计和一只手摇发电机。发电机是兆欧表的电源，可以采用直流发电机，也可以用交流发电机与整流装置配用。直流发电机的容量很小，但电压很高（100—5000V）。磁电式流比计是兆欧表的测量机构，由固定的永久磁铁和可在磁场中转动的两个线圈组成。

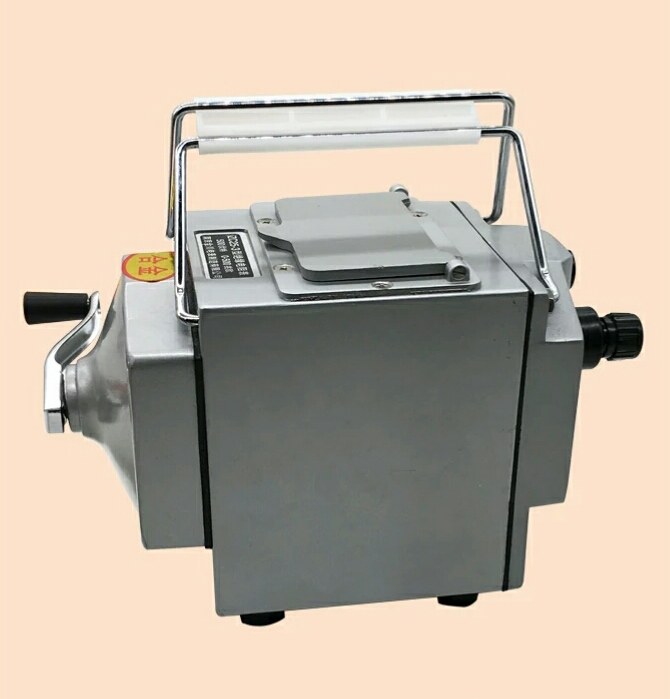

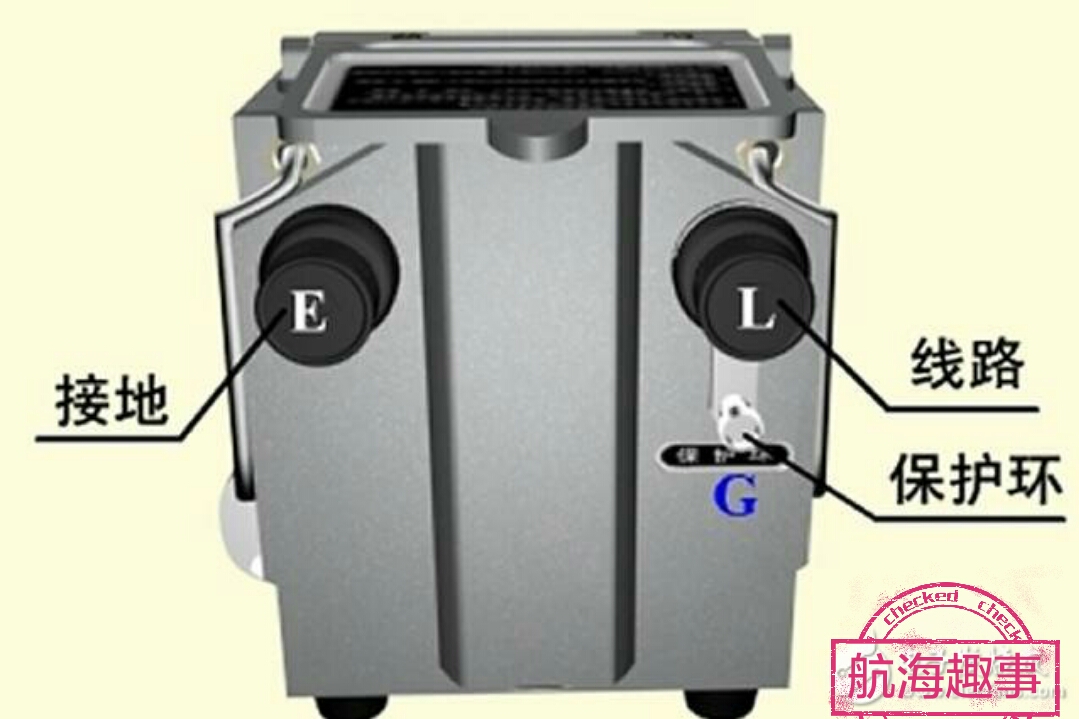

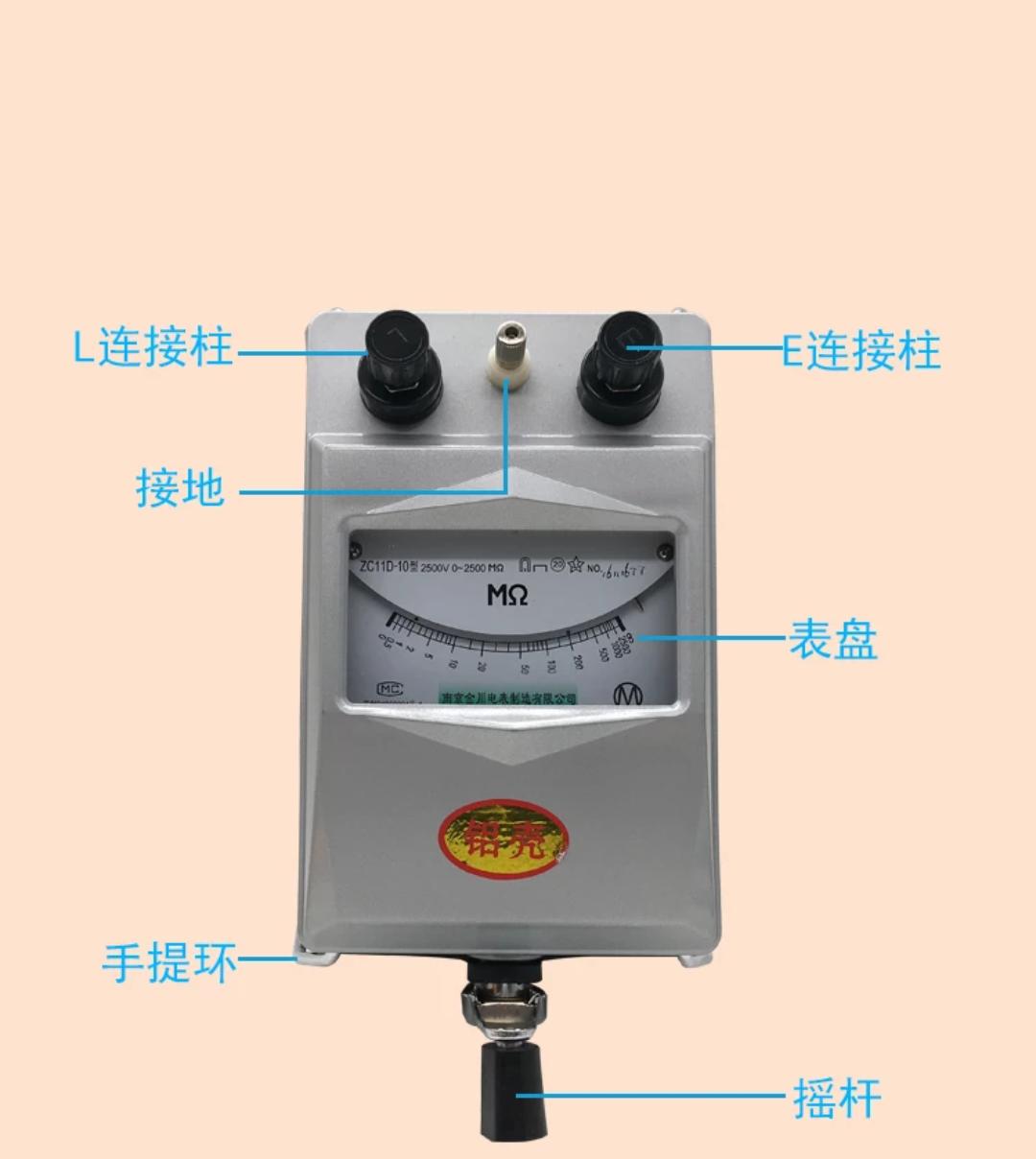

摇表（绝缘电阻表）主要结构是由手摇发电机、电磁式无机械反作用的表头组成，对外有接线柱（L：线路段、E：接地端、G：屏蔽端）。新型的绝缘电阻测试仪通常和数字万用表差不多的外形。

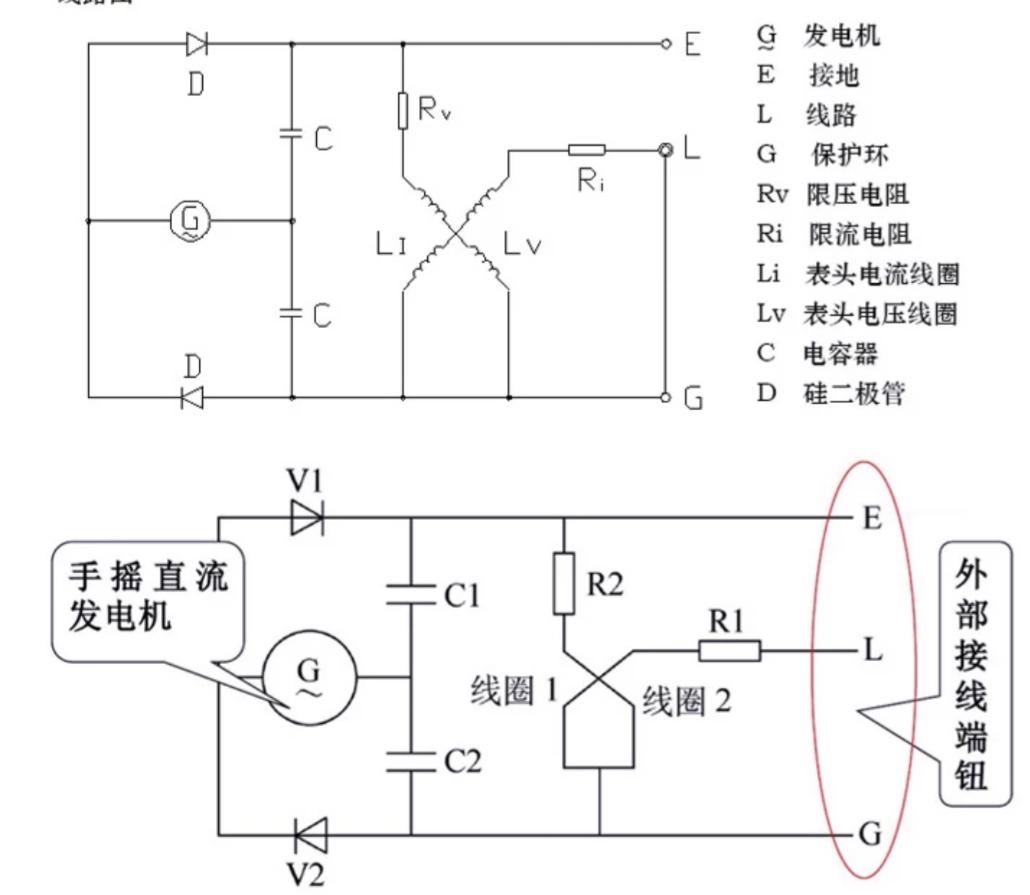

摇表（绝缘电阻表）的工作原理如下图所示，它的磁电式表头有两个互成一定角度的可动线圈，装在一个有缺口的圆柱铁芯外面，并与指针一起固定在一转轴上，构成表头的可动部分，被置于永久磁铁中，磁铁的磁极与铁芯之间的气隙是不均匀的。由于指针没有阻尼弹簧，在仪表不用时，指针可以停留在任何位置。
摇动手柄，直流发电机可输出电流，其中，一路电流I1流入线圈1和被测电阻Rx的回路，另一路的电流I2流入线圈2与附加电阻Rf回路，设线圈1的电阻为R1，线圈2的电阻为R2，根据欧姆定律有：
I1=U÷（Rc+R1+Rx）、R2=U÷（Rf+R2）处在磁场中的通电线圈受到磁场力的作用，使线圈1产生转动力矩M1，线圈2产生转动力矩M2，由于两线圈绕向相反，从而M1与M2方向相反，两个力矩作用的合力矩使指针发生偏转。在M1=M2时，指针静止不动，这时指针所指出的就是被测设备的绝缘电阻值。当Rx断开时（即X=∞（无穷大）），I1=0，M1=0，指针在M2的作用下向左偏转，最后指向标尺度Rx=∞处，若将Rx短接（即Rx=0），此时I1最大，M1最大，使指针顺时针方向偏转，指针指到标尺度的Rx=0处。根据此原理可以检验摇表的好坏。
摇表的使用方法

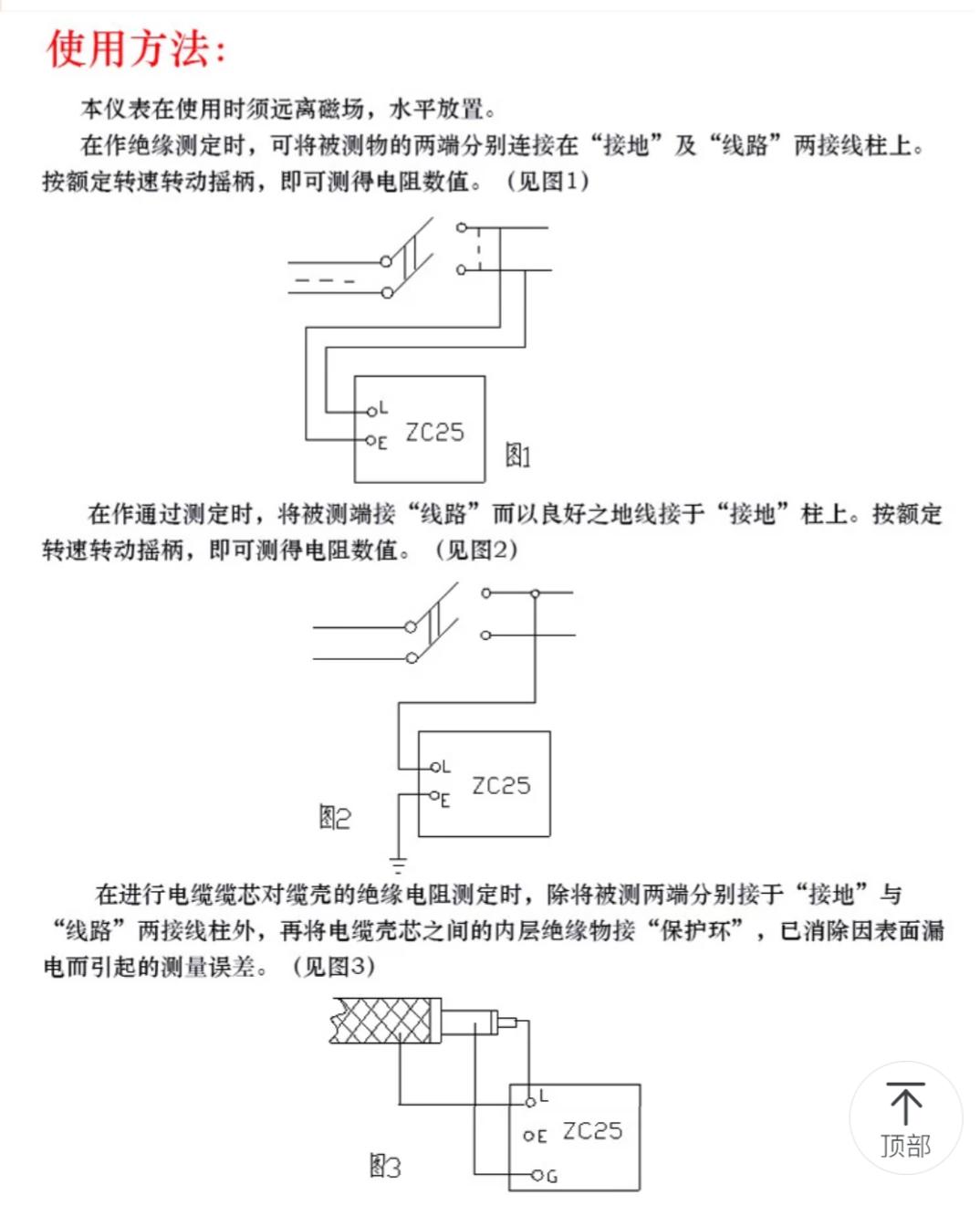

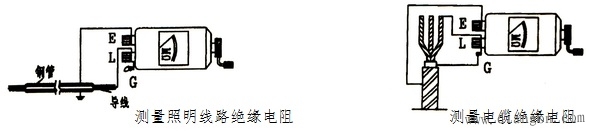

摇表（兆欧表）有三个测量端钮，一个线路端钮（L），另一个是接地端钮（E），还有一个为屏蔽端钮（G）。一般测量照片或电力线路对地的绝缘电阻时，只用L和E端，接线如下左图所示。“L”端接到被测设备的“火”或“相端”，“E”端接到被测设备的“地”端。在测量电缆对地绝缘电阻时或被测设备的漏电流严重时，使用“G”端钮。如下右图所示为测量电缆绝缘电阻接线图。
线路接好后，可按顺时针方向转动摇表的发电机摇把，使发电机转子发出的电压供测量使用。摇把的转速应由慢而快，当转速达到一定值时，要保持转速均匀稳定。（一般普通摇表转速为120转左右），当摇表的发电机转速稳定后，表盘上的指针也稳定下来，这时表针指示的数值就是所测得的绝缘电阻值。
摇表（绝缘电阻表）的选用原则
（1）额定电压等级的选择。一般情况下，额定电压在500V以下的设备，应选用500V或1000V的摇表；额定电压在500V以上的设备，选用1000V~2500V的摇表。 （2）电阻量程范围的选择。摇表的表盘刻度线上有两个小黑点，小黑点之间的区域为准确测量区域。所以在选表时应使被测设备的绝缘电阻值在准确测量区域内。
摇表(绝缘电阻表)的使用及注意事项
(1）校表。测量前应将摇表进行一次开路和短路试验，检查摇表是否良好。将两连接线开路，摇动手柄，指针应指在“∞”处，再把两连接线短接一下，指针应指在“0”处，符合上述条件者即良好，否则不能使用。
（2）被测设备与线路断开，对于大电容设备还要进行放电。
（3）选用电压等级符合的摇表。

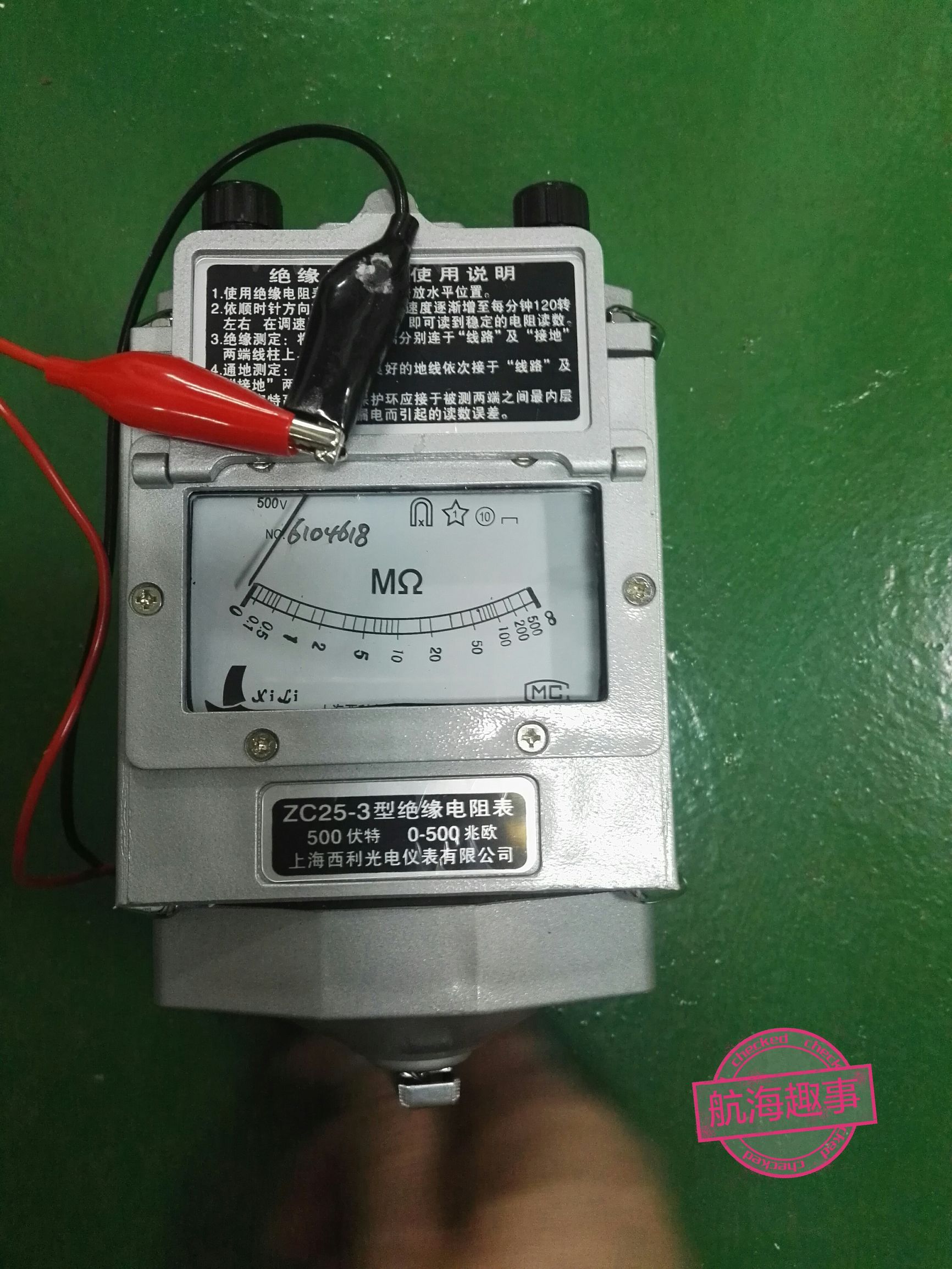

（4）测量绝缘电阻时，一般只用“L”和“E”端，但在测量电缆对地的绝缘电阻或被测设备的漏电流较严重时，就要使用“G”端，并将“G”端接屏蔽层或外壳。线路接好后，可按顺时针方向转动摇把，摇动的速度应由慢而快，当转速达到每分钟120转左右时（ZC-25型），保持匀速转动，1分钟后读数，并且要边摇边读数，不能停下来读数。
（5）拆线放电。读数完毕，一边慢摇，一边拆线，然后将被测设备放电。放电方法是将测量时使用的地线从摇表上取下来与被测设备短接一下即可（不是摇表放电）。 （6）摇表应定期校验：校验方法是直接测量有确定值的标准电阻，测量它是否测量误差，是否在允许范围以后。（7）测量时，摇动摇表手柄的速度要均匀120r/min为宜;保持稳定转速1min后，取读数，以便躲开吸收电流的影响。
5、接线必须正确无误，兆欧表有三个接线桩，“E”（接地）、“L”（线路）和“G”（保护环或叫屏蔽端子）。在测量电气设备对地绝缘电阻时，“L”用单根导线接设备的待测部位，“E”用单根导线接设备外壳。

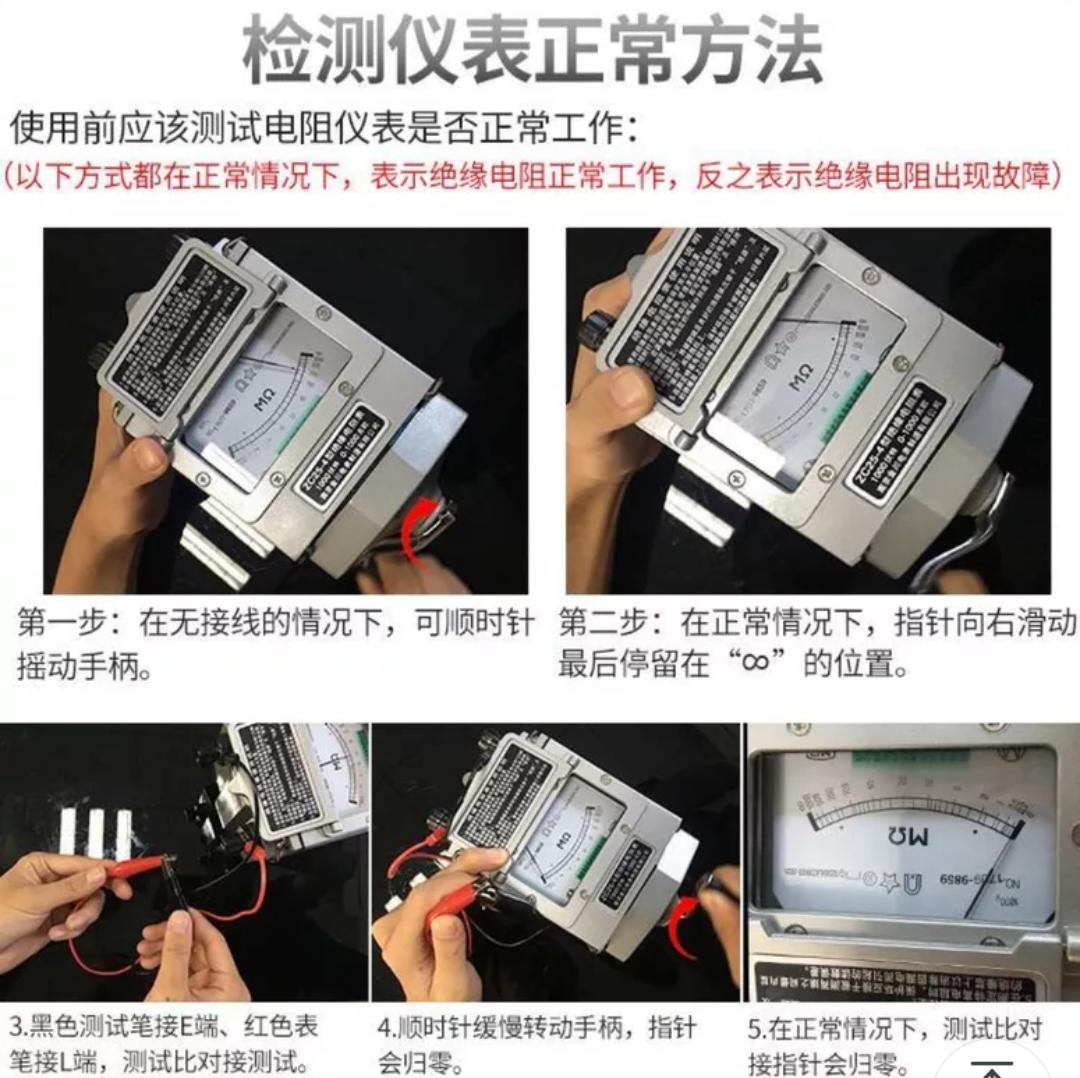

一、使用前准备
第一步：检查兆欧表是否能正常工作，将兆欧表水平放置。
第二步：空摇兆欧表手柄，指针应该指到无穷大（最左边）处。
第三步：使 L 和 E 两接线桩输出线瞬时短接，再慢慢摇动手柄，指针应迅速指零（最右边）。
摇表(绝缘电阻表)的测量步骤：
（1）被测设备的停电，验电，放电； （2）根据被测设备选择合适的摇表； （3）对摇表进行检查，它又分为断路检查和短路检查，断路是两表笔不接触，匀速转动摇柄，指针指向无穷大；短路检查是匀速转动摇柄，两表笔接触，指针指向零点； （4）先将E段接地，匀速转动摇柄，达到每分钟120转，再将L段接如线路； （5）测量完毕，放电。

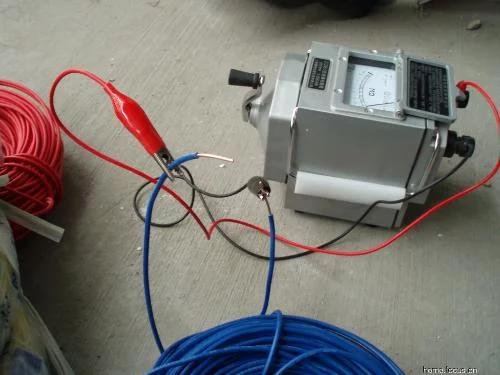

使用摇表测量电线(缆)的绝缘电阻及绝缘性能

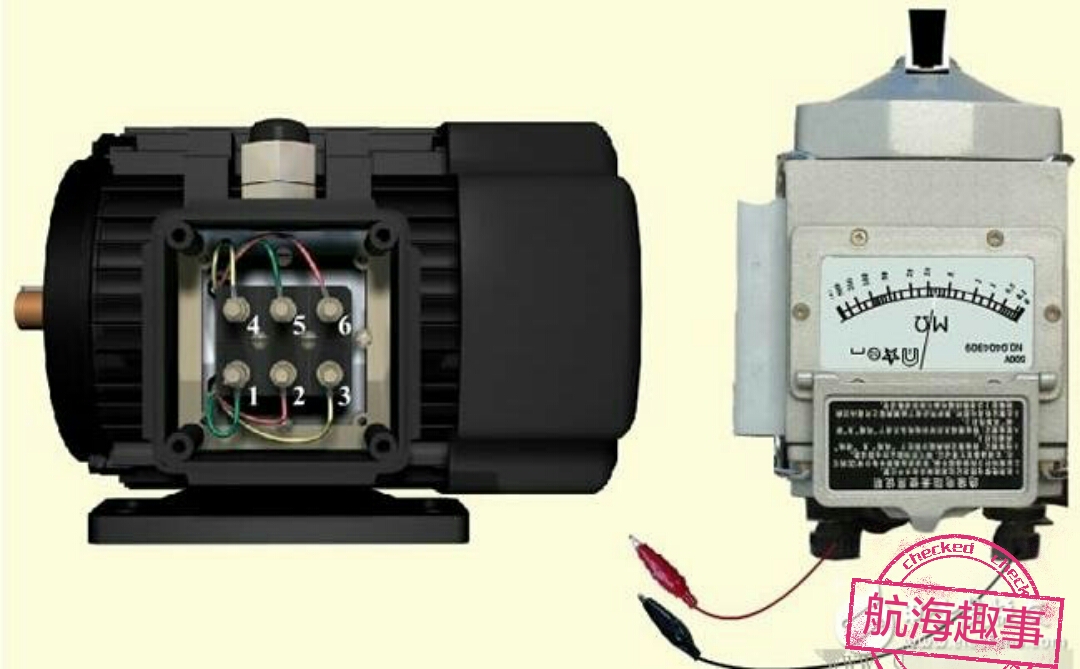

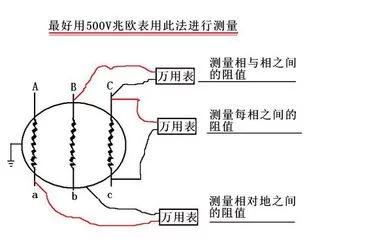

使用兆欧表测量三相异步电动机的绝缘电阻
如何测量电动机的绝缘电阻，下面就来讲讲如何测量三相异步电动机的绝缘电阻，以380V三相异步电动机为例:
1:对于380V电动机，选用500V或者1000V等级的摇表。
2:测量时候，要验电。要在没电情况下，没电的情况下，没电的情况下，重要的事情说三遍。
3:拆开各绕组之间的连接片，用万用表测量各个绕组的直流电阻，检查绕组是否完好。
4:先测量绕组对地的绝缘电阻，测试前先对摇表进行完好性测试，做一次开路和短路测试，正常后，摇表L端接绕组，E端接电机外壳，摇动摇表，保持匀速120r/min，1min后，读取读数，阻值不得低于0.5兆欧。
5:测量相间绝缘，摇表L端接一组绕组，E端接另外一组绕组，摇动摇表，保持匀速120r/min，1min后，读取读数，阻值不得低于0.5兆欧。然后更换绕组，三绕组两两相测。
6:测量完毕后，如果正常，恢复电动机的连接片和接线。如果不正常，要对电动机进行恢复绝缘处理，一般是烘干或者浸漆处理。
