【AutoCAD之边界】巧用XCLIPFRAME，让图块裁切操作放飞自我。

引言

在应用CAD进行设计的过程中，我们经常会对图块进行各种编辑，包括但不限于：块编辑器编辑、在位编辑、属性编辑、裁切等等。

今天要介绍的是图块裁切的一些相关知识。

首先，我们来认识图块裁切命令XCLIP / CLIP：

图块裁切的主要作用在于显示设计中所需要采用的部分，其操作过程如上图所示，在命令行中会显示以下提示：

输入剪裁选项

[开(ON)/关(OFF)/剪裁深度(C)/删除(D)/生成多段线(P)/新建边界(N)] <新建边界>:

按照提示，选择我们需要的裁切选项完成操作即可。

在AUTOCAD中，命令一般都有与其对应的系统变量，与XCLIP命令对应的系统变量为XCLIPFRAME，"XCLIP"与"FRAME"（框架、边界）的合成词。

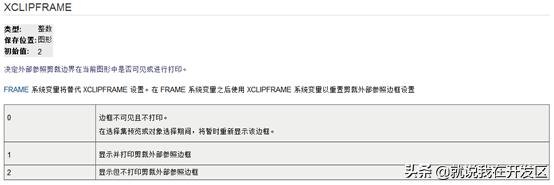

在帮助文件中对于XCLIPFRAME的介绍如下：

即便在未进行此变量的实际操作之前，从字面理解，也能猜想到这个变量与边界相关。

实战操作：

• 原料：图块-头条@就说我在开发区
• 工具：XCLIPFRAME
• 实战次数：3次

运行命令XCLIPFRAME，命令行出现以下提示：

命令: XCLIPFRAME

输入 XCLIPFRAME 的新值 <0>:

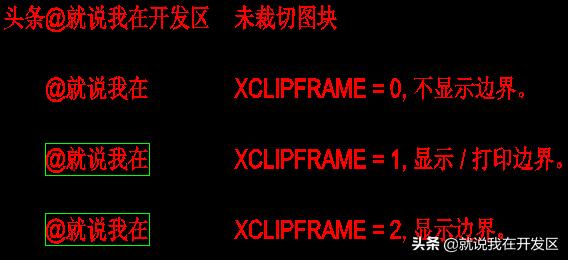

为便于比较，每次操作，我们采用的裁切边界相同，裁切后均显示"@就说我在"，其余部分被裁切不显示。

• 当赋值为"0"时，裁切边界不显示。
• 当赋值为"1"时，裁切边界显示。
• 当赋值为"2"时，裁切边界显示。

我们发现除了赋值为"0"，其余两种赋值结果均显示裁切边界。

【补充】如需对第一种情况提取边界，运行XCLIP命令生成边界（在选项中选取"生成多段线(P)"即可）。

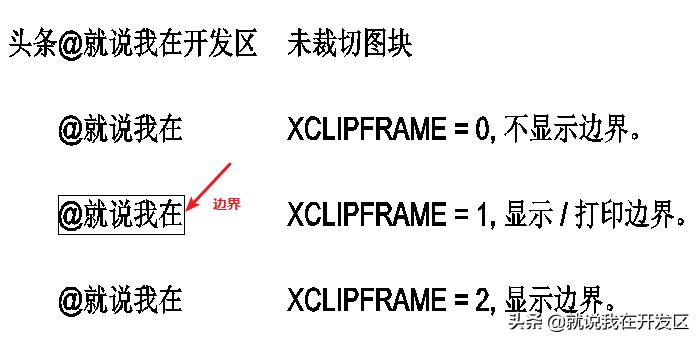

接下来我们比较第二和第三种的区别，为了方便对比，我们生成预览图如下：

由预览图可见，差别一目了然，当赋值为"1"时，裁切边界是可以打印显示出来的，而赋值为"2"时则不能。

写到这里，又衍生出一个新的问题，裁切就裁切了，啰里啰嗦地三个选项有什么作用呢？

给一个很负责任的回答：

我 也 不 知 道！

如果一定要有一个答案的话，我只能说是按需选取，私人订制吧。

请继续看下图

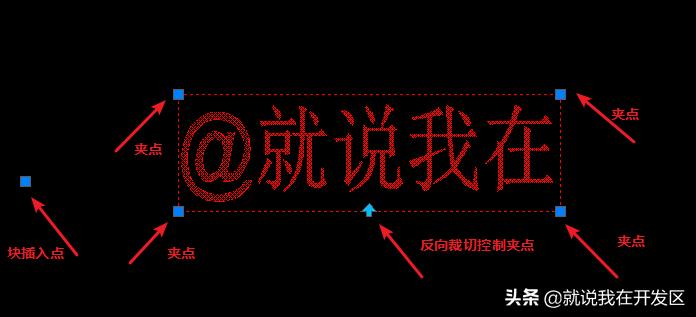

在赋值为"1"或"2"的情况下，鼠标选中图块，将出现六个点：

• 块插入点1个；
• 夹点4个，分别位于矩形边界的四个顶点；
• 反向裁切控制点1个。

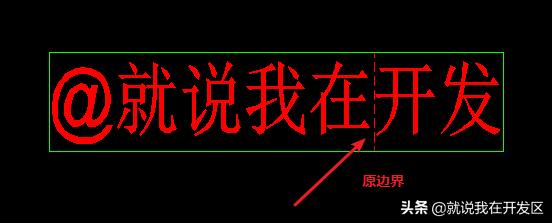

夹点用于拖动以改变裁切的范围，所拖动至的位置即为显示与隐藏部分之间的边境线。

一边是海水，一边是火焰。

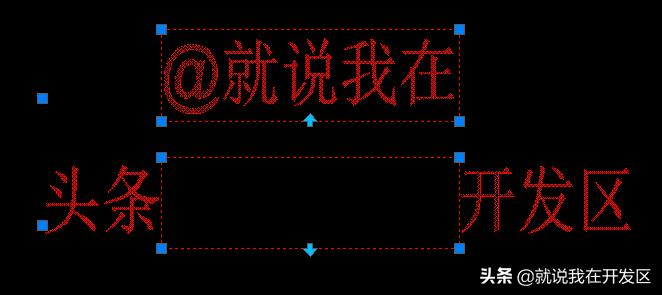

反向裁切控制点用于显示/隐藏部分之间的切换

按一下，王子变青蛙

按两下，青蛙变王子

按三下，王子变青蛙

按四下，青蛙变王子

……

我们惊奇地发现，奇数次和偶数次的变化结果是一样的。

其实，我本来下定决心要把这一篇写得严肃一点的。

可是到了最后收尾阶段，又发现自己实在做不到啊。

写在最后

AutoCAD的命令繁多，彼此之间多有交集，再加上系统变量的设置选项，衍生出了更多的可能。

在用AutoCAD进行设计，既是将头脑中的设计意图进行可行性探索的过程，同时也是对增强与工具软件之间亲密互动的过程。

好的设计是集体智慧的结晶，单靠个人的力量很难做到。

同样，我们与工具软件的关系也是合作的关系。

亲近它、了解它，那么它就会给你带来更多的惊喜与快捷。
