电子设备中有各种各样的图。能够说明它们工作原理的是电原理图，简称电路图。电路图有两种，一种是说明模拟电子电路工作原理的。它用各种图形符号表示电阻器、电容器、开关、晶体管等实物，用线条把元器件和单元电路按工作原理的关系连接起来。这种图长期以来就一直被叫做电路图。另一种是说明数字电子电路工作原理的。它用各种图形符号表示门、触发器和各种逻辑部件，用线条把它们按逻辑关系连接起来，它是用来说明各个逻辑单元之间的逻辑关系和整机的逻辑功能的。为了和模拟电路的电路图区别开来，就把这种图叫做逻辑电路图，简称逻辑图。除了这两种图外，常用的还有方框图。它用一个框表示电路的一部分，它能简洁明了地说明电路各部分的关系和整机的工作原理。

一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂电路图，还得从认识单词—— 元器件开始。

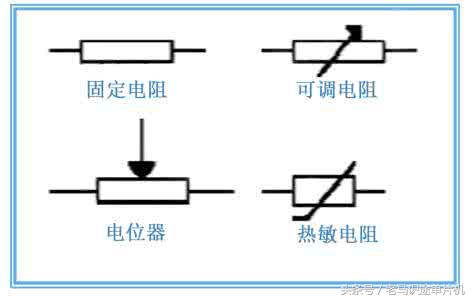

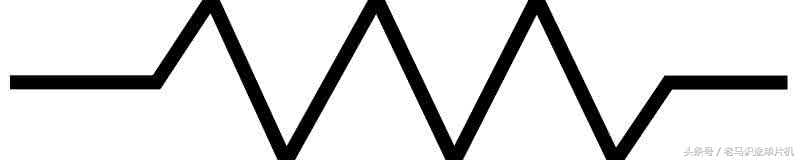

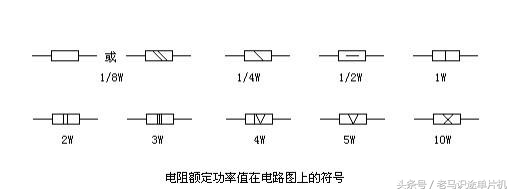

电阻器、电位器、电阻传感器在电路图中的常见符号

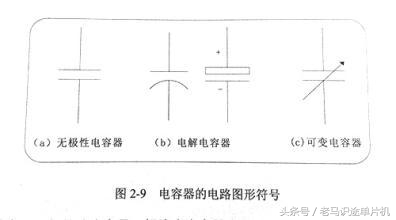

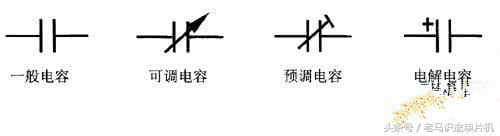

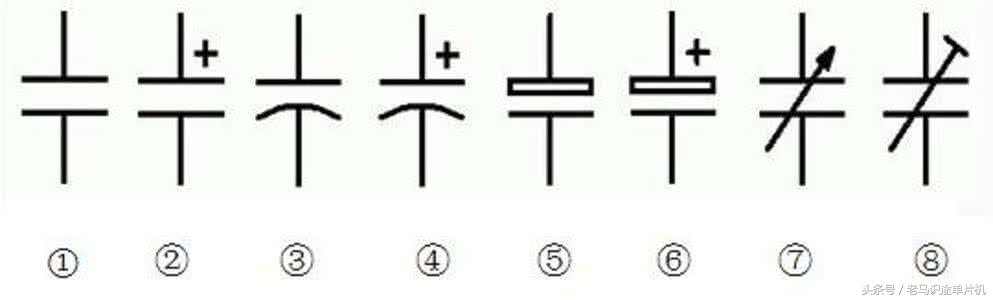

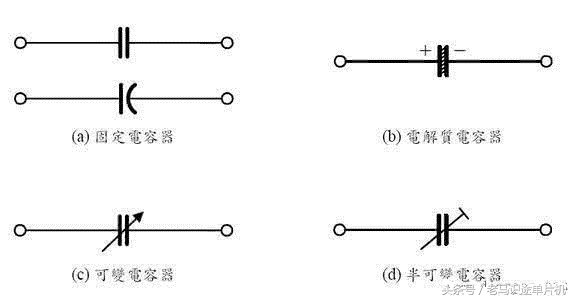

电容器在电路图中的常见符号

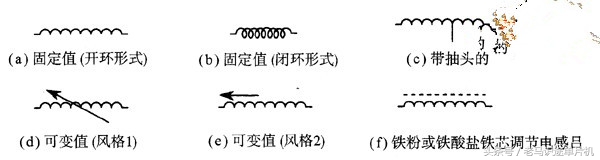

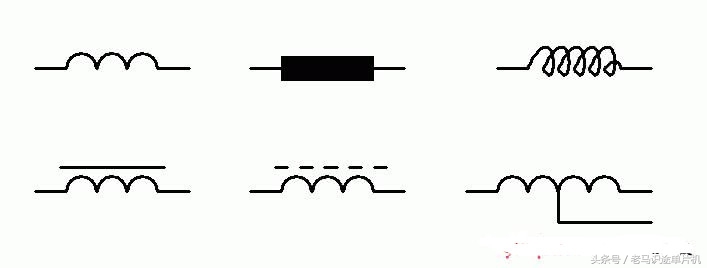

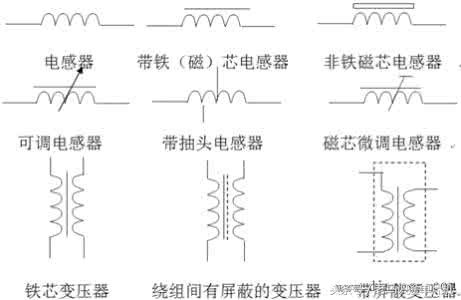

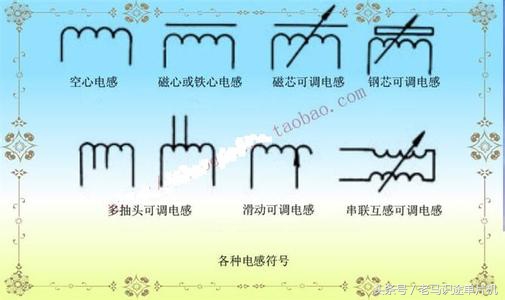

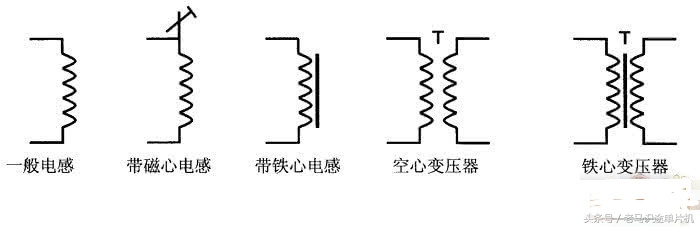

电感器、变压器在电路图中的常见符号

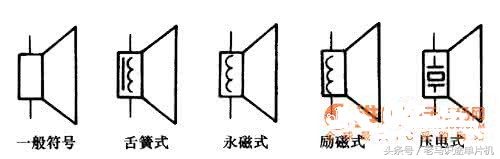

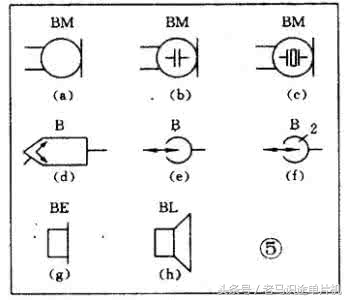

扬声器、蜂鸣器等发声器件在电路图中的常见符号

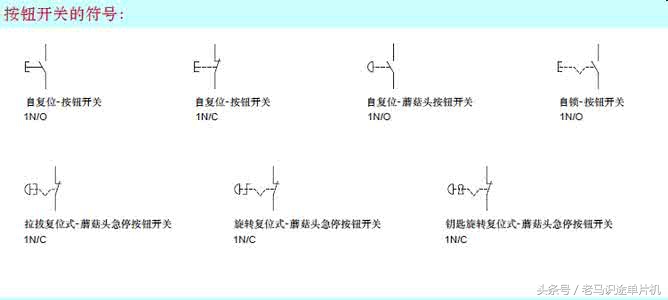

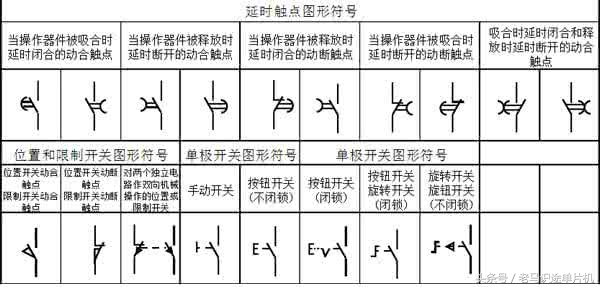

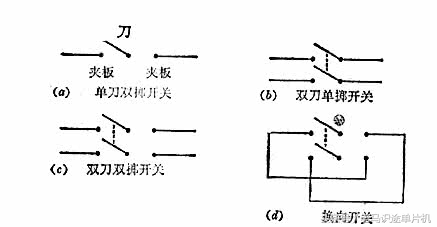

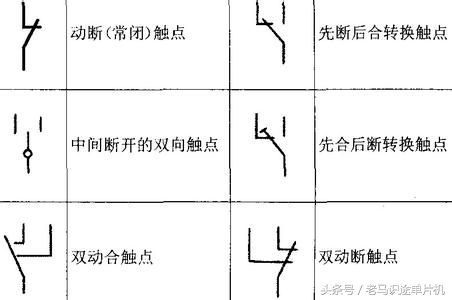

开关器件在电路图中的常见符号

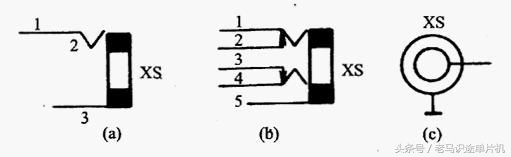

接插件在电路图中的常见符号

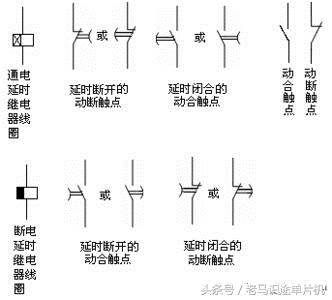

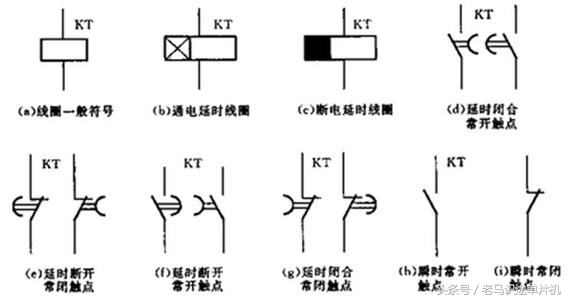

继电器在电路图中的常见符号

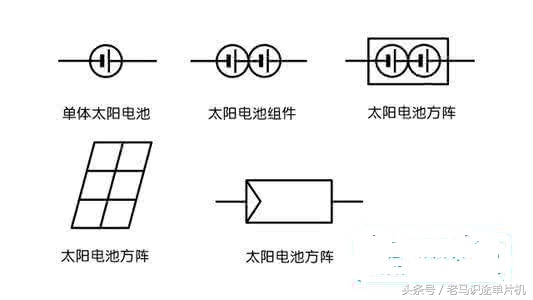

电池在电路图中的常见符号

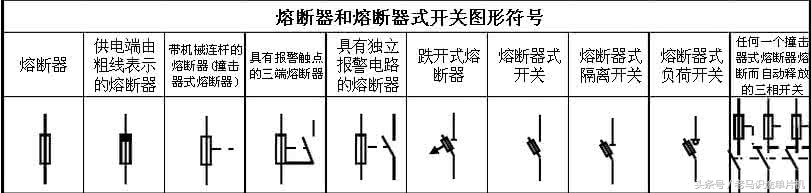

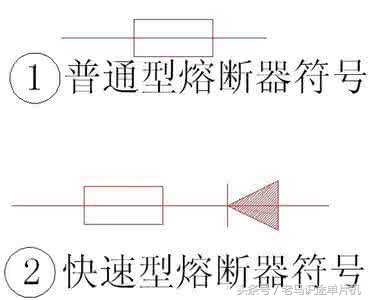

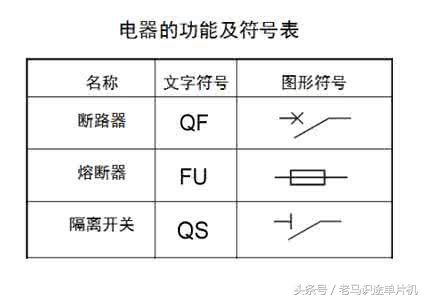

熔断器在电路图中的常见符号

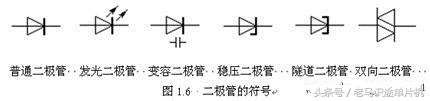

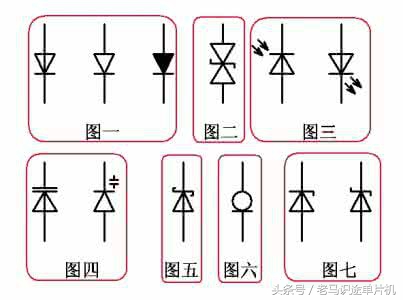

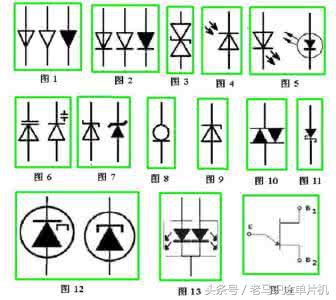

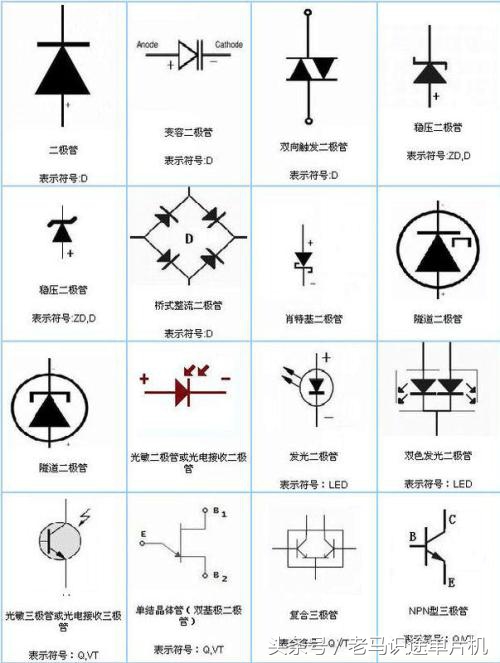

二极管在电路图中的常见符号

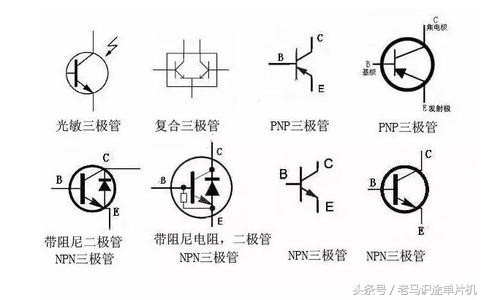

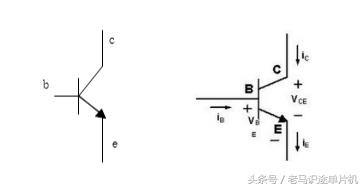

三极管在电路图中的常见符号

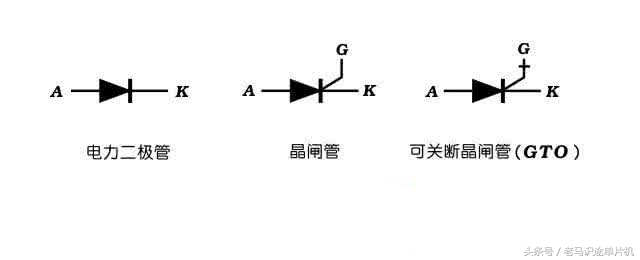

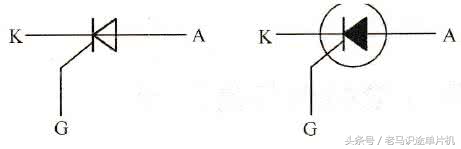

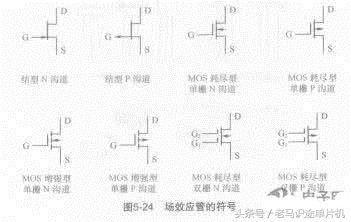

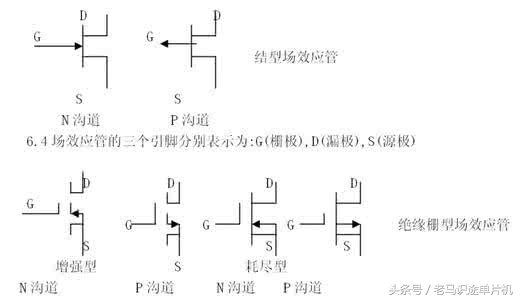

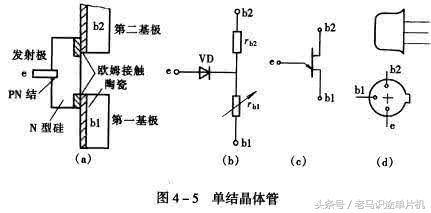

晶闸管、单结晶体管、场效应管在电路图中的常见符号
