1.1.1 管（槽）、沟、井、杆施工应符合下列规定：
1 基本要求
1） 与建（构）筑物不同步建设的管（槽）、沟、井、杆施工，应依本规范4.14节信号传输设计规定进行。
2） 查验关键材料的出厂合格证明或报告，必要的应送样复试合格。
3） 安全文明施工，不扬尘、低噪音、环境整洁。
2 管（槽）施工
1） 基于使用环境，并根据电气连接、布线路由、施工工艺、防火阻燃等规范要求，进行线缆管（槽）的施工。
2） 根据使用场景、建筑物防水、缝隙补偿的规范要求，开展线缆管（槽）材质、工艺的选择、敷设。
3 电缆沟施工
1） 根据国家建筑规程规范埋深、间隔距离等设计要求，进行电缆沟的施工。
2） 按设计标高开挖基槽土方，电缆沟基槽两侧设置排水沟及集水井。
3） 砂浆按配比搅拌，控制好稠度，完成电缆沟的砌砖施工。
4 线缆井施工
1） 根据线缆竖井、手孔井的位置数量、工艺要求，进行施工。
2） 手孔井地板下土体密实稳定，按规定砌制拱圈，做到内壁弧顺、无裂缝、无渗漏。
3） 竖井楼板下方用膨胀螺栓固定防火板，在防火板上填塞防火包或速固型无机防火材料。
5 根据用户下线需要、地形情况、路线负荷、气象条件以及发展改建要求等因素，按设计要求进行线缆杆箱、基础施工。
1.1.2 线缆敷设应符合下列规定：
1 基本要求
1） 线缆的布放应自然平直，不应交叉缠绕、打圈。
2） 线缆在布放过程应牵引力均衡，布放完成应避免外力挤压造成线缆结构变形和损伤。
【条文说明】
为保障线缆布放过程的均衡牵引，以及避免外力挤压造成线缆结构变形和损伤，采取以下措施：
1．线缆布放时，在线缆卷轴处、过线盒、管口处等部位，安排布线施工人员边送线、边收线，逐段敷设，避免强力拖拽，线缆拉伸时不要超过规定的线缆拉伸张力。
2．避免使线缆扎线带过紧而压缩线缆。压力过大会使线缆内部的绞线变形，影响其性能，一般会使回波损耗处于不合格状态。
3．布放线缆的牵引端头应做好技术处理，保证线缆的每个元件受到均衡的牵引力。
4．合理摆放，避免线缆过度弯曲，避免重物压、砸。
3） 应对隐蔽敷设过程、线缆敷设情况等进行记录，宜进行照片留存或视频记录。
4） 应设置符合规定的线缆两端、检修孔、人孔等位置标签。
【条文说明】
线缆的工程标识是指在敷设及之后维护时使用的一种识别标识，以保证安装时的条理化、正确性及维护检查时的便捷。线缆的工程标识符合下列要求：
1、基本要求
1) 线缆的编码准确反映线缆的类别、属性、连接关系并具有唯一性，线缆编码表根据工程设计文件中的系统图、施工图等要求编制。
2) 线缆敷设完成后，在线缆两端、接续位置及需要维护的部位设置“永久性标识”，标识的位置易于查看。
3) 标识字迹清晰，不易脱落、褪色，附着力强且耐磨损。
2、标识要求
1) 标识有选择粘贴型、套管型、吊挂型等形式。
2) 标识的材质选择过塑面纸质、塑料、金属等，应与使用环境相适应。
3) 标识内容选择印刷或打印方式。
4) 接地体和接地导线的标识使用专用接地标识符；标识设置的位置处在靠近导线和接地体连接处的明显部位。
5） 线缆敷设应随工检验并做好随工检验记录。
【条文说明】
线缆敷设的随工检验是指在敷设过程中，对线缆所进行与设计有关的各方面的核查和检验，是安全防范工程线缆敷设施工的基础性工作之一。

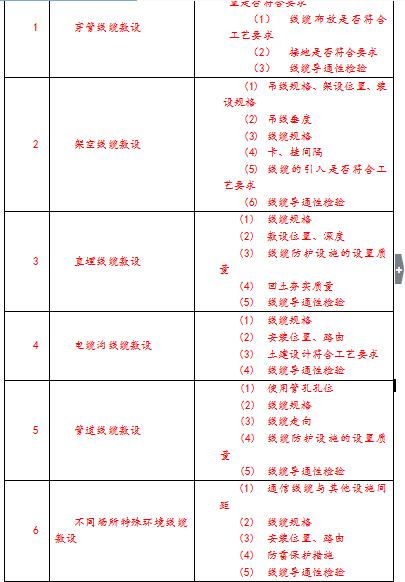

线缆敷设随工检验（验收）项目如下：
2 敷设准备
1） 敷设环境已具备进场条件，如防潮、防腐蚀等符合施工要求。
2） 检查敷设方式、间距，线缆规格型号、管线截面利用率等符合设计规范要求。
3） 对线缆路由进行测算、配线，符合布线设计要求。
4） 对线缆进行导通测试，确保线缆可用。
【条文说明】
在线缆敷设前，通过观察或仪器测试线缆的导通性能（开路、短路等故障）以判断是否符合敷设要求。
1. 数据线、电源线、音视频线用万用表测试通断。
2. 光缆采用目测方式，确保外观无折损，如有必要采用仪器检查，合格后方可继续施工。
3. 其他线缆，用相应专业测试仪表测试通断。
3 穿管线缆敷设
1） 依据本规范4.14节信号传输设计规定进行穿管线缆的敷设。
2） 确保导线在管内或线槽内无接头和扭结，导线接头在接线盒内焊接或用端子连接，进出的两端用堵头封堵。
4 架空线缆敷设
1） 依据本规范4.14节信号传输设计规定进行架空线缆的敷设。
2） 确保线缆挂钩间距、最低点的高度、伸缩余兜参数符合设计规范。
3） 确保自承式线缆的承拉元件强度符合要求。
4） 光缆架设完毕，应将余缆端头用塑料胶带包扎，盘成圈置于光缆预留盒中；预留盒应固定在立杆上。
5 直埋线缆敷设
1） 依据本规范4.14节信号传输设计规定进行直埋线缆的敷设。
2） 确保直埋线缆的深度和保护措施符合设计规范。
6 电缆沟线缆敷设
1） 依据本规范4.14节信号传输设计规定进行电缆沟线缆的敷设。
2） 确保线缆沟道与建筑物间隔离密闭。
3） 确保与其他弱电系统共用缆沟时采取分隔措施。
7 管道线缆敷设
1） 依据本规范4.14节信号传输设计规定进行管道线缆的敷设。
2） 确保管道线缆的敷设符合设计规范要求。
8 不同场所特殊环境线缆敷设
1） 依据本规范4.14节信号传输设计规定进行室内线缆、室外线缆、前端设备线缆、监控中心、设备间线缆和跨越河流、位移冻土、*物文**保护单位、特殊用途的建（构）筑物等特殊环境的线缆敷设。
2） 根据场所环境的不同，针对性确保线缆敷设的施工工艺、防火隔离、防水封堵、信号隔离、*物文**保护、防雷接地、系统运行、维修维护等符合设计规范要求。
1.1.3 系统设备安装应符合下列规定：
1 基本要求
1） 产品列入《中华人民共和国实施强制性产品认证的产品目录》的应取得生产许可证，未列入强制性认证目录的主要产品应按规定通过产品检测。
2） 系统设备安装前，应就设备进行型号一致性、功能完好性检查，确保设备可用。
3） 在强电磁干扰环境下，设备安装应有防干扰措施。
4） 控制台、机柜（架）、电视墙安装位置应符合设计要求，安装应平稳牢固、便于操作维护。机柜（架）背面、侧面离墙净距离应符合本规范4.15节监控中心设计的规定。
5） 所有控制、显示、记录等终端设备的安装应平稳，便于操作。应避免外来光直射，当不可避免时，应采取避光措施。在控制台、机柜（架）、电视墙内安装的设备应有通风散热措施，内部接插件与设备连接应牢靠。
6） 控制室内所有设备的线缆端应合理编号，并有永久性标志。
7） 系统控制、管理主机等应安装在设备机房、控制室或监控中心等具有安全保护措施的受控区，安装应牢固、稳定。
【条文说明】
1. 入侵和紧急报警系统、视频监控系统的控制、管理主机安装在设备机房、控制室或监控中心。
2. 出入口控制系统控制主机安装在控制室、监控中心或竖井，管理主机安装在控制室或监控中心。
3. 停车库（场）安全管理系统的控制主机安装在控制室、监控中心或小区出入口的值班室，管理主机安装在控制室或监控中心。
4. 楼寓对讲（访客对讲）系统的管理主机安装在控制室、监控中心或小区出入口的值班室。
5. 电子巡查系统的管理主机安装在控制室或监控中心。
2 入侵和紧急报警系统设备安装
1） 各类探测器的安装，应根据所选产品的特性、警戒范围要求和环境影响等，确定设备的安装点（位置和高度）。
2） 入侵探测器的安装，应能保证防区交叉，并应考虑使用环境的影响。当多个探测器的探测范围有交叉覆盖时，应避免相互干扰。
3） 探测器底座和支架应固定牢固。
4） 导线连接应牢固可靠，外接部分不得外露，并留有适当余量。
5） 紧急按钮安装，应隐蔽或便于操作。
【条文说明】
1．对于银行柜台、家庭防盗等场景，紧急报警按钮采取隐蔽式安装。
2．对于火灾报警、安全保障等应用场景，紧急报警按钮安装在便于操作的位置并设明显标志。
3 视频监控系统设备安装
1） 摄像机安装
——摄像机及其配套装置，如镜头、防护罩、支架、雨刷、辅助光源等，安装应牢固，运转应灵活，安装的高度应在满足监视目标视场范围要求的基础上同时避免人身伤害、便于系统维护。
——电梯厢内的摄像机应安装在厢门上方的左或右侧，并能有效监视电梯厢内乘员面部特征。
——应注意防破坏，并与周边环境相协调。
——信号线和电源线应分别引入，外露部分用软管保护，并不影响云台的转动。
2） 云台、解码器安装
——云台的安装应牢固，转动时无晃动。
——应根据产品技术条件和系统设计要求，检查云台的转动角度范围是否满足要求，限位开关是否正常。
——解码器应安装在云台附近或吊顶内（但须留有检修孔）。
3） 拾音器安装应注意防破坏，并与周边环境相协调。
4 出入口控制系统设备安装
1） 各类识读装置的安装应便于目标的识读操作，高度离地不宜高于1.5m，安装应牢固。
2） 感应式读卡机在安装时应注意可感应范围，不得靠近高频、强磁场。
3） 锁具安装应符合产品技术要求，安装应牢固，启闭应灵活。
5 停车库（场）安全管理系统设备安装
1） 读卡机（IC卡机、磁卡机、出票读卡机、验卡票机）与挡车器安装
——安装应平整、牢固，保持与水平面垂直、不得倾斜；
——读卡机与挡车器的中心间距应符合设计要求或产品使用要求；
——宜安装在室内，当安装在室外时，应考虑防水及防撞措施。
——读卡机安装位置方便驾驶员读卡；
——读卡机中心距离挡车器的安装距离宜大于2.8 m；
——读卡区域的安装高度宜大于0.9 m。
2） 感应线圈安装
——感应线圈埋设位置与埋设深度应符合设计要求或产品使用要求；
——感应线圈至机箱处的线缆应采用金属管保护，并固定牢固。
3） 信号指示器安装
——车位状况信号指示器应安装在车道出入口的明显位置；
——车位状况信号指示器宜安装在室内；安装在室外时，应考虑防水措施；
——车位引导显示器应安装在车道中央上方，便于识别与引导。
4） 摄像机安装
——安装位置宜使所拍摄图像清晰显示车辆号牌、车型等车体特征。
【条文说明】
照片能清晰显示号牌种类、号牌字符、号牌颜色，车身颜色、车型种类等信息，详细识别内容如下：
1.号牌识别
1) 号牌种类包括GA36规定的号牌（摩托车号牌、低速车号牌、临时号牌、拖拉机号牌除外）、*警武**汽车号牌和*队军**汽车号牌等。
2) 能识别GA36规定的号牌字符*队军**和*警武**号牌字符以及其他号牌字符。
3) 能识别GA36规定的号牌颜色、*队军**和*警武**号牌颜色。
2.车身识别
1) 车身识别的颜色种类包括白、灰、黄、粉、紫、绿、蓝、红、棕、黑。
2) 车型种类具备汽车、挂车、摩托车等车辆类型的识别功能；对于车辆类型为汽车的车辆，能识别轿车、客车、面包车、重中型货车、轻微型货车等车辆子类别。
6 楼寓对讲（访客对讲）系统设备安装
1） 可视访客呼叫机宜安装在单元防护门上或墙体主机预埋盒内，访客呼叫机操作面板的安装高度离地不宜高于1.5m，操作面板应面向访客，便于操作。
2） 调整访客呼叫机内置摄像机的方位和视角于最佳位置，对不具备逆光补偿的摄像机，宜作环境亮度处理。夜间照度不能满足应用需求时，应采取相应的补光措施。
3） 用户接收机宜安装在住户室内的内墙上，安装应牢固，其高度离地1.4～1.6m。
7 电子巡查系统设备安装
1） 在线巡查或离线巡查的信息采集点（巡查点）的数目应符合设计与使用要求。
2） 根据建筑物的规模、特点、现场防护目标的数量及管理要求合理设置巡查装置。
3） 现场设备安装高度离地1.3～1.5m，便于识读、易于操作，注意防破坏。
8 防爆安全检查系统设备安装
1） 设备使用环境条件（温湿度）应满足说明书标注的正常运行要求，且防止任何腐蚀性气体和粉尘的侵入；防止设备进水；避免强电磁场干扰；避免阳光直射。
2） X射线行李检查设备的安装场地地面应平整，无台阶和10度以上陡坡；场地承重和空间应能满足设备重量、尺寸、通道的要求。
3） 通过式金属探测门设备的安装应选择平整、坚实的场地，落地应平稳，机械连接和构件应牢固。
1.1.4 线缆连接应符合下列规定：
1 基本要求
1） 电缆、电气设备之间的线缆连接，连接器件应与电气设备的性能相符。
2） 电缆终接和中间接续应满足接续技术规范，做到导体连接良好，绝缘可靠，密封良好，有足够的机械强度。
【条文说明】
1．电缆接续过程中小心地剥除导线连接部位的绝缘层，避免损伤芯线。
2．电缆建议采用焊接方式进行接续并做好绝缘、防水、防腐蚀处理。
3．线缆接续或分支在接线箱（盒）内进行，不得将接头留在穿线管孔或线槽内。
4．各类跳接线缆和连接器件间满足接触应良好，接线无误，标识齐全。
5．不同型电缆之间必须经过符合要求的接线盒或连接器进行连接。
3） 接续点和终端应作永久标识。
2 视频同轴电缆的连接
1） 同轴电缆的线间接续，接续点应在接线箱（盒）内，采用专用连接器件连接。接续点应做记录。
2） 同轴电缆的终接宜采用与连接设备相匹配的可焊接的连接器件。
3 多芯电缆的连接
1） 芯线线序应正确接续，芯线间不得交错连接。
2） 芯线间的接续点应相互错位，接续点的焊接应牢固光滑。
【条文说明】

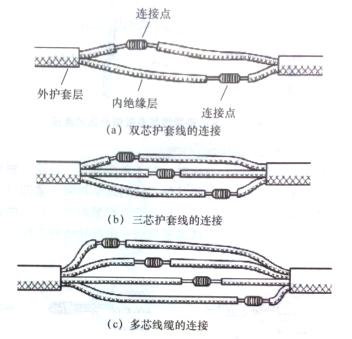

双芯、三芯、多芯电缆的连接方式参考如下：
3） 采用压接方式接续的，宜选择金属压接器件；压接器件和电缆表面应无氧化和沾污物，确保良好接触及压接牢固、不易脱落。
4） 电缆接续位置应做绝缘、防水、防腐蚀及加固处理。
4 RS-485总线信号电缆的连接
1） RS-485总线信号电缆采用首尾依次相连的结构方式，逐个连接各台设备。
2） RS-485总线的主设备应置于主干线路的一端。
3） 设备尾线与主干线宜采用焊接方式进行端接。
5 网络数据电缆的连接
1） 数据网络电缆进行线间接续时，接续点应在接线箱（盒）内，采用专用连接器件连接。接续点应做记录。
2） 终接时，每对对绞线应保持扭绞状态。
【条文说明】
1. 5类电缆扭绞松开长度不大于13mm；
2. 6类电缆应尽量保持扭绞状态，减小扭绞松开长度。
3） 网络数据电缆与8位模块式通用插头或插座相连时，应按色标和线对顺序进行卡接。
【条文说明】
网络数据电缆与8位模块式通用插头或插座相连时，插座类型、色标和编号参考如下：
8位模块式通用插座连接
两种连接方式均可采用，但在同一布线工程中两种连接方式不应混合使用。
4） 网络数据电缆与连接器件连接应认准线号、线位色标，不得颠倒和错接。
5） 屏蔽对绞电缆的屏蔽层与连接器件终接处屏蔽罩应通过紧固器件可靠接触，线缆屏蔽层应与连接器件屏蔽罩360°圆周接触，接触长度不宜小于l0mm。屏蔽层不应用于受力的场合。
6） 对不同的屏蔽对绞线或屏蔽电缆，屏蔽层应采用不同的端接方法。应对编织层或金属箔与汇流导线进行有效的端接。
6 光缆的连接
1） 光缆接续要求
——光缆敷设后，应检查光纤有无损伤，并对光缆敷设损耗进行抽测。确认没有损伤后，再进行接续。
——光缆接续时应采用光功率计或其他仪器进行监视，使接续损耗达到最小。接续后应做好保护，并安装好光缆接头护套。
——应根据相关工艺要求接续，纤芯应采用熔接方式接续。
——光缆接续时，应根据接头套管(盒)的工艺尺寸开剥光缆外护层，不得损伤光纤，并按纤序对应相接，不得交叉错序。
——光缆接头盒应选择密封防水结构，并具有防腐蚀和一定的抗压力、张力和冲击力的能力。
——光缆加强芯在接头盒内必须固定牢固，金属构件在接头处应成电气断开状态。
2） 光缆芯线终接要求
——应采用光缆纤芯连接盘对光纤进行连接、保护，在连接盘中光纤的弯曲半径应符合安装工艺要求。
——光缆纤芯与尾纤连接可采用熔接或机械连接方式。
——光缆熔接处应加以保护和固定，纤芯连接盘面板应有标识。
3） 光缆接续完毕成后，宜测量通道的总损耗及所有接续点的损耗，并观察光纤通道全程波导衰减特性曲线，填写光缆测试报告。
