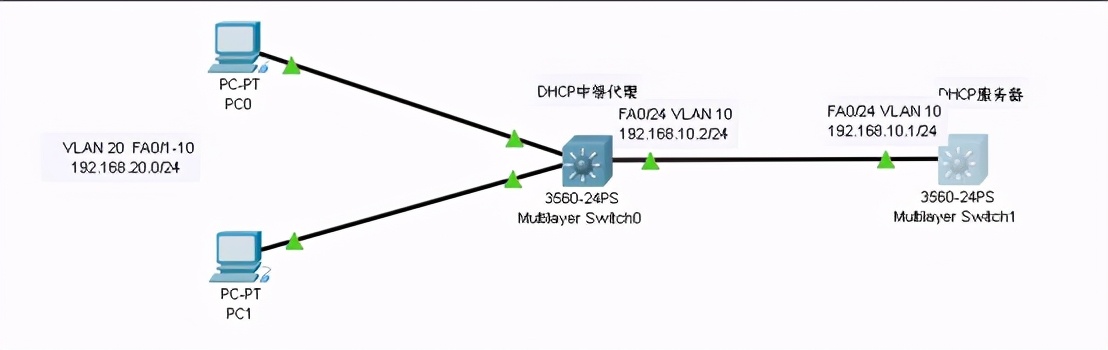

一、配置DHCP服务器
1.路由器命名
Switch>en
Switch#conf
Switch(config)#hostname L3SW1
2.配置vlan
L3SW1(config)#vlan 10
L3SW1(config)#int vlan 10
L3SW1(config-if)#ip address 192.168.10.1 255.255.255.0
L3SW1(config-if)#e
3.配置rip路由协议
L3SW1(config)#ip routing
L3SW1(config)#router rip
L3SW1(config-router)#version 2
L3SW1(config-router)#network 192.168.10.0
L3SW1(config-router)#e
4.配置DHCP服务器
L3SW1(config)#service dhcp
L3SW1(config)#ip dhcp pool vlan20
L3SW1(dhcp-config)#network 192.168.20.0 255.255.255.0
L3SW1(dhcp-config)#default-router 192.168.20.1
L3SW1(dhcp-config)#dns-server 8.8.8.8
L3SW1(dhcp-config)#e
5.配置FA0/24端口为trunk
L3SW1(config)#int fa0/24
L3SW1(config-if)#switchport access vlan 10
L3SW1(config-if)#switchport trunk encapsulation dot1q
L3SW1(config-if)#switchport mode trunk
二、配置DHCP中继代理
1.路由器命名
Switch>en
Switch#conf
Switch(config)#hostname L3SW2
2.配置VLAN
L3SW2(config)#vlan 10
L3SW2(config-vlan)#vlan 20
L3SW2(config-vlan)#e
L3SW2(config)#int vlan 10
L3SW2(config-if)#ip address 192.168.10.2 255.255.255.0
L3SW2(config-if)#int vlan 20
L3SW2(config-if)#ip address 192.168.20.1 255.255.255.0
L3SW2(config-if)#e
L3SW2(config)#int range fa0/1-10
L3SW2(config-if-range)#switchport access vlan 20
L3SW2(config-if-range)#e
3.配置RIP协议
L3SW2(config)#ip routing
L3SW2(config)#router rip
L3SW2(config-router)#version 2
L3SW2(config-router)#network 192.168.10.0
L3SW2(config-router)#network 192.168.20.0
L3SW2(config-router)#e
4.配置DHCP中继代理
L3SW2(config)#service dhcp
L3SW2(config)#ip forward-protocol udp bootps
L3SW2(config)#int vlan 20
L3SW2(config-if)#ip helper-address 192.168.10.1
L3SW2(config-if)#e
5.配置FA0/24端口为trunk
L3SW2(config)#int fa0/24
L3SW2(config-if)#switchport access vlan 10
L3SW2(config-if)#switchport trunk encapsulation dot1q
L3SW2(config-if)#switchport mode trunk
在DHCP服务器上使用show ip router命令，查看路由表是否获取到192.168.10.0和192.168.20.0网段
